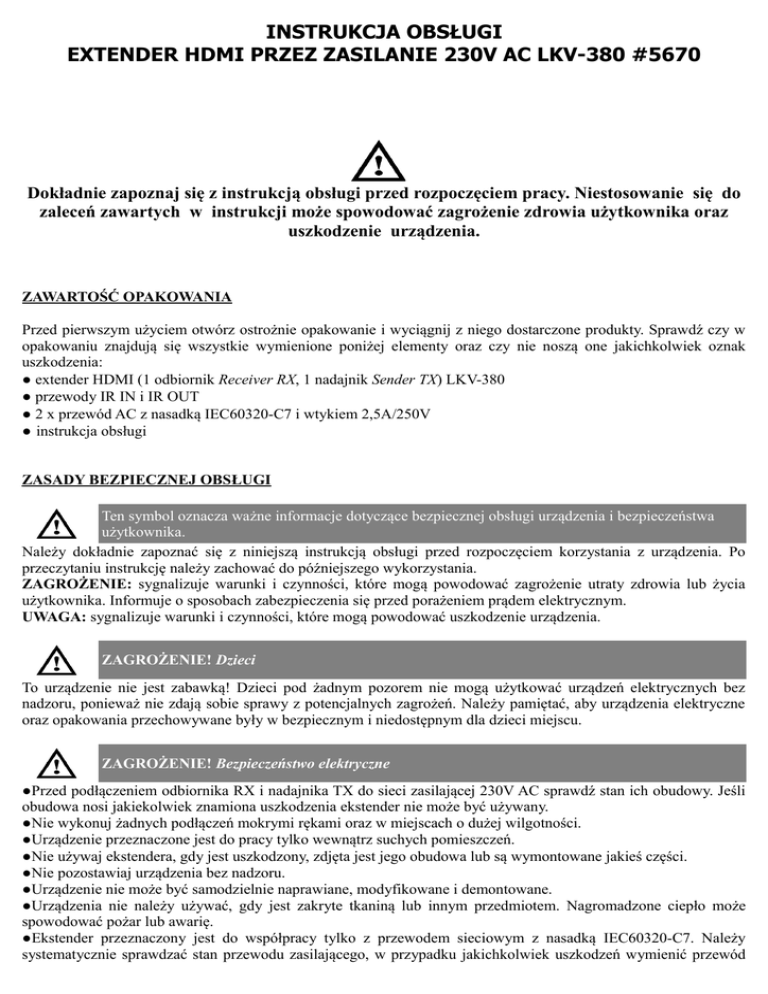

INSTRUKCJA OBSŁUGI
EXTENDER HDMI PRZEZ ZASILANIE 230V AC LKV-380 #5670
Dokładnie zapoznaj się z instrukcją obsługi przed rozpoczęciem pracy. Niestosowanie się do
zaleceń zawartych w instrukcji może spowodować zagrożenie zdrowia użytkownika oraz
uszkodzenie urządzenia.
ZAWARTOŚĆ OPAKOWANIA
Przed pierwszym użyciem otwórz ostrożnie opakowanie i wyciągnij z niego dostarczone produkty. Sprawdź czy w
opakowaniu znajdują się wszystkie wymienione poniżej elementy oraz czy nie noszą one jakichkolwiek oznak
uszkodzenia:
● extender HDMI (1 odbiornik Receiver RX, 1 nadajnik Sender TX) LKV-380
● przewody IR IN i IR OUT
● 2 x przewód AC z nasadką IEC60320-C7 i wtykiem 2,5A/250V
● instrukcja obsługi
ZASADY BEZPIECZNEJ OBSŁUGI
Ten symbol oznacza ważne informacje dotyczące bezpiecznej obsługi urządzenia i bezpieczeństwa
użytkownika.
Należy dokładnie zapoznać się z niniejszą instrukcją obsługi przed rozpoczęciem korzystania z urządzenia. Po
przeczytaniu instrukcję należy zachować do późniejszego wykorzystania.
ZAGROŻENIE: sygnalizuje warunki i czynności, które mogą powodować zagrożenie utraty zdrowia lub życia
użytkownika. Informuje o sposobach zabezpieczenia się przed porażeniem prądem elektrycznym.
UWAGA: sygnalizuje warunki i czynności, które mogą powodować uszkodzenie urządzenia.
ZAGROŻENIE! Dzieci
To urządzenie nie jest zabawką! Dzieci pod żadnym pozorem nie mogą użytkować urządzeń elektrycznych bez
nadzoru, ponieważ nie zdają sobie sprawy z potencjalnych zagrożeń. Należy pamiętać, aby urządzenia elektryczne
oraz opakowania przechowywane były w bezpiecznym i niedostępnym dla dzieci miejscu.
ZAGROŻENIE! Bezpieczeństwo elektryczne
●Przed podłączeniem odbiornika RX i nadajnika TX do sieci zasilającej 230V AC sprawdź stan ich obudowy. Jeśli
obudowa nosi jakiekolwiek znamiona uszkodzenia ekstender nie może być używany.
●Nie wykonuj żadnych podłączeń mokrymi rękami oraz w miejscach o dużej wilgotności.
●Urządzenie przeznaczone jest do pracy tylko wewnątrz suchych pomieszczeń.
●Nie używaj ekstendera, gdy jest uszkodzony, zdjęta jest jego obudowa lub są wymontowane jakieś części.
●Nie pozostawiaj urządzenia bez nadzoru.
●Urządzenie nie może być samodzielnie naprawiane, modyfikowane i demontowane.
●Urządzenia nie należy używać, gdy jest zakryte tkaniną lub innym przedmiotem. Nagromadzone ciepło może
spowodować pożar lub awarię.
●Ekstender przeznaczony jest do współpracy tylko z przewodem sieciowym z nasadką IEC60320-C7. Należy
systematycznie sprawdzać stan przewodu zasilającego, w przypadku jakichkolwiek uszkodzeń wymienić przewód
na nowy o takich samych parametrach.
●Gniazdko elektryczne sieci zasilającej 230V AC powinno być zainstalowane w pobliżu sprzętu i łatwo dostępne.
ZAGROŻENIE! Bezpieczeństwo osobiste
●Nie używaj urządzenia w środowisku wybuchowym (gazy, opary).
●Nie pozostawiaj urządzenia bez nadzoru.
UWAGA!
●Chroń urządzenie przed ekstremalnymi temperaturami, bezpośrednim światłem słonecznym, silnymi wibracjami
oraz wysoką wilgotnością.
●Wszelkie naprawy może wykonywać tylko wykwalifikowany personel.
●Niedopuszczalne są jakiekolwiek modyfikacje urządzenia.
DANE TECHNICZNE
Dopuszczalne rozdzielczości HDMI:
Przewód połączeniowy:
Maksymalny zasięg transmisji:
Zasilanie:
Pobór mocy:
480p/576p/720p /1080p 480i/576i/720i /1080i
przewody zasilające sieci 230V AC IEC60320-C7
300m
100-240V AC 50/60HZ
nadajnik maksymalnie 7,5W, odbiornik maksymalnie 7W
BUDOWA
nadajnik (Sender TX):
1.
2.
3.
4.
5.
6.
7.
Dioda sygnalizacji podłączenia zasilania.
Dioda sygnalizacji transmisji danych.
Przycisk RESET.
Gniazdo HdbitT TX 100-240V AC 50/60Hz.
Gniazdo jack 3,5mm przewodu IR OUT.
Gniazdo HDMI OUTPUT do podłączenia lokalnego odbiornika TV.
Wejście HDMI HDMI INPUT.
odbiornik (receiver RX):
1.
2.
3.
4.
Dioda sygnalizacji podłączenia zasilania.
Dioda sygnalizacji transmisji danych.
Przycisk RESET.
Gniazdo HdbitT RX 100-240V AC 50/60Hz.
5. Gniazdo jack 3,5mm przewodu IR IN.
6. Gniazdo HDMI OUTPUT.
przewód zasilający sieci 230V AC IEC60320-C7:
1. Wtyk 2,5A/250V.
2. Nasadka IEC60320-C7.
OBSŁUGA
UWAGA!
Należy bezwzględnie przestrzegać kolejności wszystkich podłączeń opisanych w instrukcji obsługi. Podłączenie
ekstendera podczas pracy urządzeń HDMI może spowodować trwałe uszkodzenie urządzenia.
1. Wyłącz zasilanie urządzeń HDMI (telewizora, odtwarzacza DVD, tunera satelitarnego, itp.)
2. Wejście HDMI INPUT nadajnika (Sender TX) połącz jak najkrótszym przewodem HDMI ze źródłem
sygnału.
3. Wyjście HDMI OUT odbiornika (Receiver RX) połącz jak najkrótszym przewodem HDMI z telewizorem.
4. W razie potrzeby przesłania sygnału pilota zdalnego sterowania podłącz przewód oznaczony IR OUT do
gniazda IR OUT w nadajniku (Sender TX), a przewód IR IN do gniazda IR IN w odbiorniku (Receiver
RX). Pamiętaj, aby diody IR na końcach przewodów były skierowane w stronę diody IR w pilocie zdalnego
sterowania i diody IR w telewizorze i w odległości maksymalnie 5m od tych urządzeń.
5. Włącz zasilanie urządzeń HDMI.
6. Podłącz nasadkę IEC60320-C7 jednego przewodu zasilającego do gniazda HdbitT TX w nadajniku, a
nasadkę IEC60320-C7 drugiego przewodu zasilającego do gniazda HdbitT RX w odbiorniku.
7. Podłącz wtyki 2,5A /250VDC przewodów zasilających do do gniazd sieci zasilającej 230V AC.
8. W przypadku braku sygnału HDMI w telewizorze sprawdź wszystkie połączenia, ewentualnie wciśnij
przycisk RESET.
Podłączenie:
