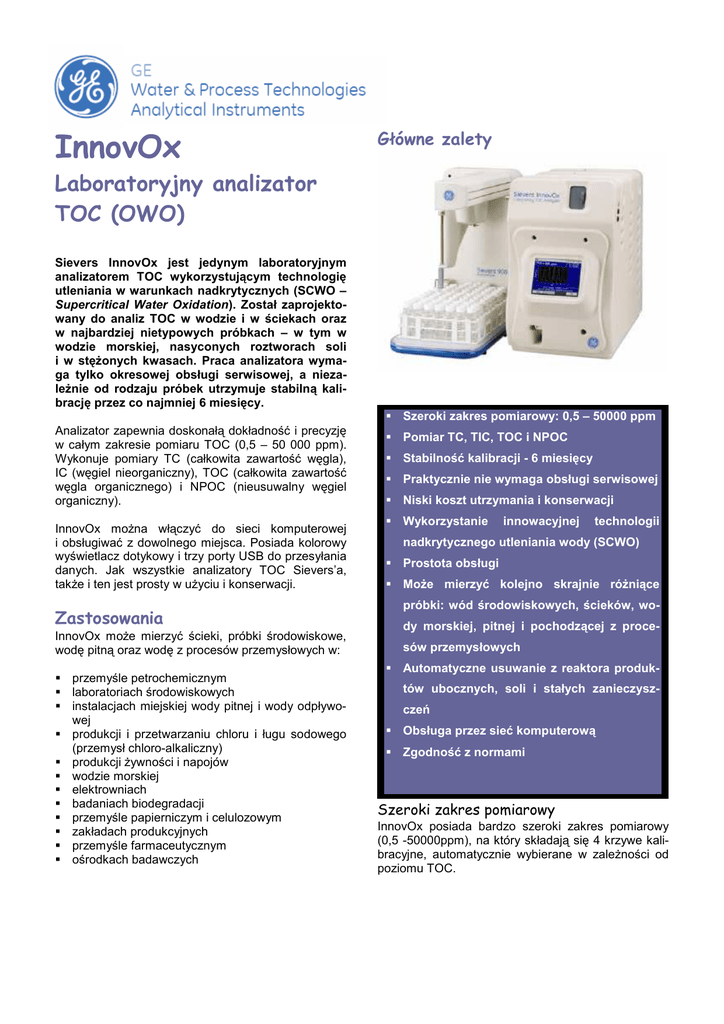

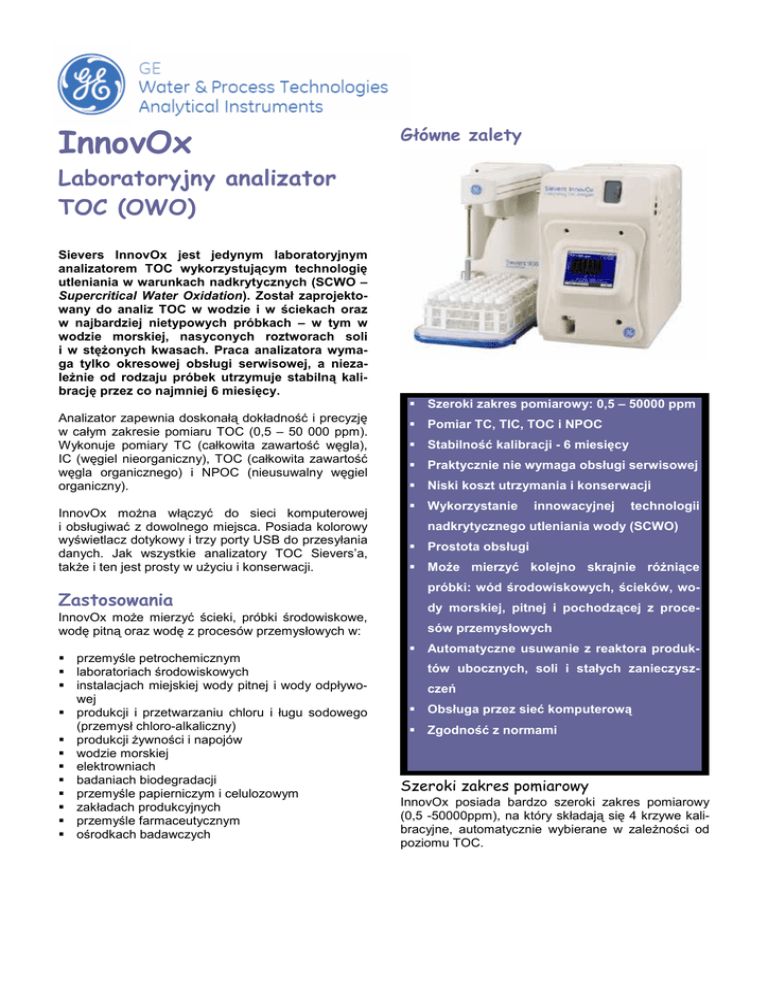

InnovOx
Główne zalety
Laboratoryjny analizator
TOC (OWO)
Sievers InnovOx jest jedynym laboratoryjnym
analizatorem TOC wykorzystującym technologię
utleniania w warunkach nadkrytycznych (SCWO –
Supercritical Water Oxidation). Został zaprojektowany do analiz TOC w wodzie i w ściekach oraz
w najbardziej nietypowych próbkach – w tym w
wodzie morskiej, nasyconych roztworach soli
i w stęŜonych kwasach. Praca analizatora wymaga tylko okresowej obsługi serwisowej, a niezaleŜnie od rodzaju próbek utrzymuje stabilną kalibrację przez co najmniej 6 miesięcy.
Szeroki zakres pomiarowy: 0,5 – 50000 ppm
Analizator zapewnia doskonałą dokładność i precyzję
w całym zakresie pomiaru TOC (0,5 – 50 000 ppm).
Wykonuje pomiary TC (całkowita zawartość węgla),
IC (węgiel nieorganiczny), TOC (całkowita zawartość
węgla organicznego) i NPOC (nieusuwalny węgiel
organiczny).
InnovOx moŜna włączyć do sieci komputerowej
i obsługiwać z dowolnego miejsca. Posiada kolorowy
wyświetlacz dotykowy i trzy porty USB do przesyłania
danych. Jak wszystkie analizatory TOC Sievers’a,
takŜe i ten jest prosty w uŜyciu i konserwacji.
Zastosowania
InnovOx moŜe mierzyć ścieki, próbki środowiskowe,
wodę pitną oraz wodę z procesów przemysłowych w:
przemyśle petrochemicznym
laboratoriach środowiskowych
instalacjach miejskiej wody pitnej i wody odpływowej
produkcji i przetwarzaniu chloru i ługu sodowego
(przemysł chloro-alkaliczny)
produkcji Ŝywności i napojów
wodzie morskiej
elektrowniach
badaniach biodegradacji
przemyśle papierniczym i celulozowym
zakładach produkcyjnych
przemyśle farmaceutycznym
ośrodkach badawczych
Pomiar TC, TIC, TOC i NPOC
Stabilność kalibracji - 6 miesięcy
Praktycznie nie wymaga obsługi serwisowej
Niski koszt utrzymania i konserwacji
Wykorzystanie
innowacyjnej
technologii
nadkrytycznego utleniania wody (SCWO)
Prostota obsługi
MoŜe mierzyć kolejno skrajnie róŜniące
próbki: wód środowiskowych, ścieków, wody morskiej, pitnej i pochodzącej z procesów przemysłowych
Automatyczne usuwanie z reaktora produktów ubocznych, soli i stałych zanieczyszczeń
Obsługa przez sieć komputerową
Zgodność z normami
Szeroki zakres pomiarowy
InnovOx posiada bardzo szeroki zakres pomiarowy
(0,5 -50000ppm), na który składają się 4 krzywe kalibracyjne, automatycznie wybierane w zaleŜności od
poziomu TOC.
Pomiar TC, TIC, TOC i NPOC
InnovOx mierzy całkowitą zawartość węgla (TC),
węgla nieorganicznego (TIC), całkowitą zawartość
ogólnego węgla organicznego(TOC lub OWO) i zawartość węgla w nielotnych związkach organicznych
(NPOC). Wynikiem pojedynczego pomiaru moŜe być
dowolna wielkość z wyŜej wymienionych lub wszystkie na raz.
Stabilność kalibracji
W odróŜnieniu od innych analizatorów, często wymagających kalibracji raz w tygodniu lub nawet raz
dziennie, InnovOx zapewnia 6-miesięczną stabilność kalibracji. Kalibracja jest łatwa do wykonania
i przeprowadzana w oparciu o instrukcje wyświetlane
na kolorowym wyświetlaczu. Kalibrację wielopunktową moŜna przeprowadzić uŜywając jednego standardu.
intuicyjny wyświetlacz dotykowy- obsługa bez uŜycia komputera
kompatybilność z autosamplerem Sievers 900
Obsługa przez sieć komputerową
InnovOx umoŜliwia uŜytkownikom zdalne monitorowanie i kontrolę pracy analizatora przy uŜyciu sieci
komputerowej. NaleŜy jedynie otworzyć przeglądarkę
internetową i wprowadzić adres IP instrumentu. Dane
moŜna takŜe ściągać i przesyłać przez port USB, a
raporty są automatycznie generowane w wygodnym
formacie PDF.
Zgodność z normami
Sievers InnovOx spełnia wymagania norm ASTM,
Standard Methods, ISO i EPA ora polskiej normy
oznaczania OWO PN:EN 1999:1494 .
TRUDNE PRÓBKI
Czas bez obsługi serwisowej
Dzięki zastosowaniu innowacyjnej techniki SCWO,
Innovox moŜe mierzyć tysiące róŜnego rodzaju próbek bez konieczności wykonywania czasochłonnego
czyszczenia reaktora czy wymiany drogiego katalizatora. Prostota przygotowania i uzupełniania odczynników oraz automatyczne procedury kalibracji zapewniają wyjątkowo długi czas bez konieczności interwencji serwisu.
Niski koszt utrzymania i konserwacji
Analizator wymaga tylko kilku godzin profilaktycznej
konserwacji rocznie, którą ułatwia jego modułowa
konstrukcja i filmy instruktaŜowe „krok-po-kroku” dostępne na stronie internetowej. InnovOx jest niezwykle tani w eksploatacji poniewaŜ wykorzystuje jedynie
chemiczne utleniacze zamiast oczyszczonych gazów
i platynowego katalizatora.
Innowacyjna technologia utleniania próbek
Zastosowana w analizatorze technika nadkrytycznego
utleniania wody SCWO umoŜliwia pełne, precyzyjne
i powtarzalne utlenienie węgla organicznego znajdującego się w ciekłej próbce, niezaleŜnie od zawartości
składników organicznych, stęŜenia soli i zanieczyszczeń stałych.
Powtórzenia
1
2
3
4
5
6
7
8
9
Średnia
Odchylenie
standardowe
RSD
28%
roztwór
NaCl
Zawiesina
celulozy
90 µm
5,80
5,69
5,59
5,68
5,69
5,53
5,49
5,70
5,57
5,66
110
103
101
109
112
119
108
117
107
109,6
Zawiesina
kwasów
humusowych
10,2
10,1
10,4
10,4
10,2
10,2
10,4
9,91
9,86
10,19
0,12
5,9
0,20
2,13%
5,4%
2,0%
Technologia pomiaru
Trzy główne etapy analizy:
Pobieranie próbki i dozowanie odczynników
Reakcja nadkrytycznego utleniania wody
Usuwanie zanieczyszczeń z reaktora
Dzięki skropleniu wody po kaŜdym pomiarze,
z reaktora usuwane są wszystkie substancje osadzające się ściankach.
Prostota obsługi
InnovOx jest niezwykle prosty w obsłudze i przyjazny
uŜytkownikowi dzięki takim cechom jak:
natychmiastowa gotowość do pracy – nie wymaga
nagrzewania ani czasu na stabilizację
automatyczne czyszczenie ścieŜki przepływu
próbki po kaŜdej analizie
SCWO
Detekcja NDIR
Na kaŜdym etapie zastosowano innowacyjne
rozwiązania:
Pobieranie próbki i dozowanie odczynników
Detekcja NDIR
Dzięki automatycznie regulowanej objętości próbki
(0,05 – 3 ml) i innowacyjnej technice jej mieszania
InnovOx analizuje reprezentatywne próbki z wyjątkową dokładnością. Próbka i odczynniki dodawane są
przez opatentowany układ zapobiegający zanieczyszczaniu strzykawki.
Zastosowano nowoczesny i pozbawiony ruchomych
części detektor promieni podczerwonych (NDIR),
charakteryzujący się wysoką stabilnością oraz lepszą
kontrolą temperatury źródła promieniowania i detektora.
Reakcja nadkrytycznego utleniania wody
(SCWO)
Akcesoria i opcje
Po wprowadzeniu do reaktora próbka wody zostaje
przeprowadzona w stan nadkrytyczny (Podgrzanie i
zwiększenie ciśnienia). Właściwości wody w stanie
nadkrytycznym
umoŜliwiają
bardzo
wydajne
i szybkie utlenianie węgla organicznego do CO2. Reakcja utleniania substancji organicznych zachodzi w
fazie gazowej co sprawia, iŜ jest ona niezwykle szybka (99% masy większości substancji organicznych
jest utleniana w czasie poniŜej 30 sekund). Jednocześnie wszystkie substancje nieorganiczne są nierozpuszczalne w wodzie w stanie nadkrytycznympozostają w stanie stałym, nie przeszkadzają w reakcji i są bardzo łatwo usuwalne z reaktora po skropleniu próbki. Całkowite utlenianie zachodzi nawet w
obecności chlorków i innych jonów nieorganicznych,
które dotychczas utrudniały całkowite utlenianie.
Filtr powietrza (fot. 1)
Jest alternatywą dla niewygodnych, duŜych, zewnętrznie instalowanych butli z gazem. Instalowany w
tylnej części instrumentu i wymieniany zwykle co trzy
miesiące.
Autosampler Sievers 900 (fot. 2)
W przypadku duŜych ilości analizowanych próbek
InnovOx moŜna wyposaŜyć w autosampler zwiększający wydajność pracy (63 fiolki 40 ml).
Certyfikowane wzorce i fiolki (fot. 3)
Dla potrzeb kalibracji i weryfikacji analizatora dostępne są certyfikowane wzorce, jak równieŜ niezawodne
i ekonomiczne fiolki 40 ml.
Nadkrytyczne utlenianie wody SCWO
Technologia SCWO została opracowana w celu skutecznej utylizacji najtrudniej utlenialnych substancji
organicznych znajdujących się m. in. w ściekach, szlamach i toksynach. SCWO niszczy organiczne odpady dzięki utleniaczom zawartych w wodzie o parametrach nadkrytycznych (temperatura powyŜej 375
0
C oraz ciśnienie powyŜej 220 at). Takie warunki zapewniają szybkie i całkowite utlenianie wszystkich
substancji organicznych.
Badania i rozwój SCWO skupiają się obecnie na neutralizacji róŜnorodnych toksycznych i niebezpiecznych odpadów organicznych. GE Analitycal Instruments jest pierwszą firmą stosującą tę technikę
w komercyjnych laboratoryjnych analizatorach TOC.
(Fot. 1) Filtr powietrza
(Fot. 2) Autosampler Sievers 900
(Fot. 3) Fiolki do TOC
Specyfikacja
Rodzaje analizy
TOC (Ogólny węgiel organiczny),
TC (Węgiel całkowity)
IC (Węgiel nieorganiczny),
NPOC (Nieusuwalny węgiel organiczny)
Zakres TOC
0,5 – 50 000 ppm
Poziom wykrywalności:
0,05 ppm
Dokładność TOC
± 3%
Precyzja TOC
RSD ≤ 5%
Liniowość TOC
R ≥ 0,995
Czas trwania analizy
2 – 7 min w zaleŜności od rodzaju analizy
Stabilność kalibracji
6 miesięcy
Dopuszczalna średnica cząstek stałych
≤ 800 µm
Temperatura otoczenia
10 – 40 C
Temperatura próbki
10 – 60 C
Wyjścia
Ethernet i 3 porty USB
Wyświetlacz
kolorowy, dotykowy, LCD
Zasilanie
100-240 V, 400W, 50/60 Hz
Wymiary
wys. 52 cm, szer.. 32 cm, gł. 58 cm
Waga
22,4 kg
Certyfikaty
CE, ETL, UL Std. 61010-1, CSA C22.2 No 61010-1
2
0
0
Materiały ekspoatacyjne
Wymiana
Kwas
wg zapotrzebowania, zazwyczaj co 6 miesięcy
Utleniacz
wg zapotrzebowania, stabilny przez 30 dni
Woda do rozcieńczania
wg zapotrzebowania
Filtr powietrza
3 miesiące
Głowice pompy
24 miesiące
Przewody przepływu próbki
12 miesięcy
Na stronie www.geinstruments.com w sekcji Products-TOC-Innovox moŜna znaleźć
m.in.:
- animację przedstawiającą zasadę działania analizatora
- szczegółowe broszury i specyfikację analizatora
- publikacje opisujące wykorzystanie InnovOx’a do analiz trudnych próbek
wersja 1.5
