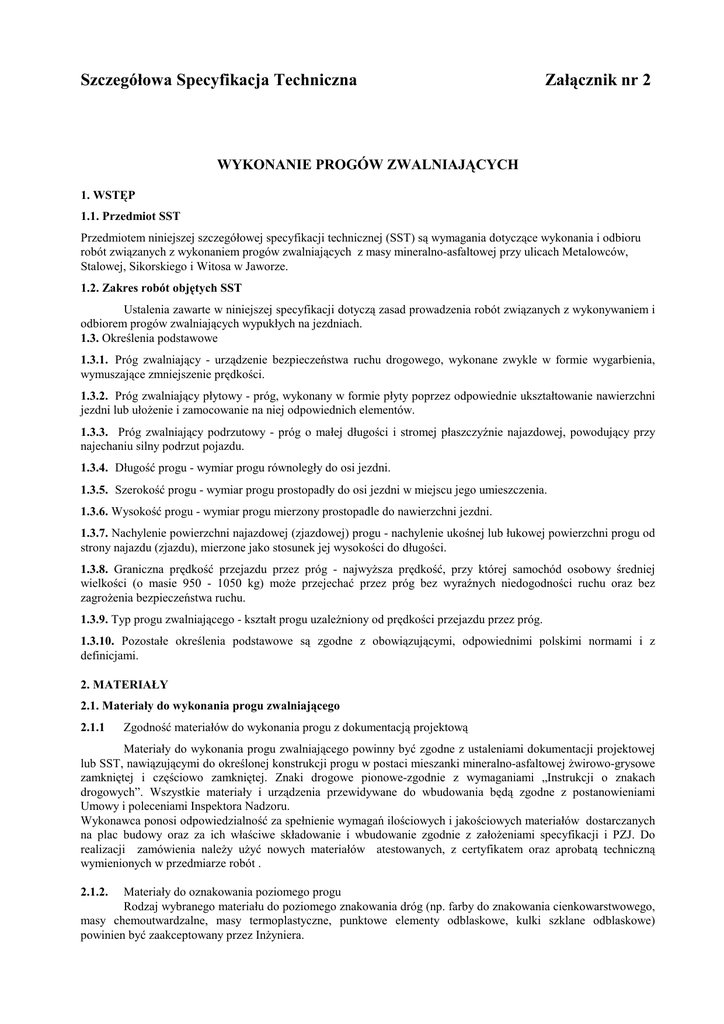

Szczegółowa Specyfikacja Techniczna
Załącznik nr 2
WYKONANIE PROGÓW ZWALNIAJĄCYCH
1. WSTĘP
1.1. Przedmiot SST
Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru
robót związanych z wykonaniem progów zwalniających z masy mineralno-asfaltowej przy ulicach Metalowców,
Stalowej, Sikorskiego i Witosa w Jaworze.
1.2. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem i
odbiorem progów zwalniających wypukłych na jezdniach.
1.3. Określenia podstawowe
1.3.1. Próg zwalniający - urządzenie bezpieczeństwa ruchu drogowego, wykonane zwykle w formie wygarbienia,
wymuszające zmniejszenie prędkości.
1.3.2. Próg zwalniający płytowy - próg, wykonany w formie płyty poprzez odpowiednie ukształtowanie nawierzchni
jezdni lub ułoŜenie i zamocowanie na niej odpowiednich elementów.
1.3.3. Próg zwalniający podrzutowy - próg o małej długości i stromej płaszczyźnie najazdowej, powodujący przy
najechaniu silny podrzut pojazdu.
1.3.4. Długość progu - wymiar progu równoległy do osi jezdni.
1.3.5. Szerokość progu - wymiar progu prostopadły do osi jezdni w miejscu jego umieszczenia.
1.3.6. Wysokość progu - wymiar progu mierzony prostopadle do nawierzchni jezdni.
1.3.7. Nachylenie powierzchni najazdowej (zjazdowej) progu - nachylenie ukośnej lub łukowej powierzchni progu od
strony najazdu (zjazdu), mierzone jako stosunek jej wysokości do długości.
1.3.8. Graniczna prędkość przejazdu przez próg - najwyŜsza prędkość, przy której samochód osobowy średniej
wielkości (o masie 950 - 1050 kg) moŜe przejechać przez próg bez wyraźnych niedogodności ruchu oraz bez
zagroŜenia bezpieczeństwa ruchu.
1.3.9. Typ progu zwalniającego - kształt progu uzaleŜniony od prędkości przejazdu przez próg.
1.3.10. Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z
definicjami.
2. MATERIAŁY
2.1. Materiały do wykonania progu zwalniającego
2.1.1
Zgodność materiałów do wykonania progu z dokumentacją projektową
Materiały do wykonania progu zwalniającego powinny być zgodne z ustaleniami dokumentacji projektowej
lub SST, nawiązującymi do określonej konstrukcji progu w postaci mieszanki mineralno-asfaltowej Ŝwirowo-grysowe
zamkniętej i częściowo zamkniętej. Znaki drogowe pionowe-zgodnie z wymaganiami „Instrukcji o znakach
drogowych”. Wszystkie materiały i urządzenia przewidywane do wbudowania będą zgodne z postanowieniami
Umowy i poleceniami Inspektora Nadzoru.
Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych
na plac budowy oraz za ich właściwe składowanie i wbudowanie zgodnie z załoŜeniami specyfikacji i PZJ. Do
realizacji zamówienia naleŜy uŜyć nowych materiałów atestowanych, z certyfikatem oraz aprobatą techniczną
wymienionych w przedmiarze robót .
2.1.2.
Materiały do oznakowania poziomego progu
Rodzaj wybranego materiału do poziomego znakowania dróg (np. farby do znakowania cienkowarstwowego,
masy chemoutwardzalne, masy termoplastyczne, punktowe elementy odblaskowe, kulki szklane odblaskowe)
powinien być zaakceptowany przez InŜyniera.
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
Do wykonania robót będących przedmiotem niniejszej ST powinno się stosować następujący, sprawny
technicznie i zaakceptowany przez Inspektora Nadzoru sprzęt:
-walec samojezdny wibracyjny 10 t.
-walec wibracyjny samojezdny 7.5 t.
-samochód 10 - 15.0 t.
-rozkładarka mas bitumicznych,
-malowarka do oznakowania poziomego
Wykonawca jest zobowiązany do uŜywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na
jakość i środowisko wykonywanych robót.
Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do
uŜytkowania zgodnie z jego przeznaczeniem.
4. WYKONANIE ROBÓT
4.1. Ogólne zasady wykonania robót
1.
2.
3.
4.
5.
6.
−
−
−
−
Konstrukcja progu zwalniającego powinna być zgodna z SST.
Wykonanie progu na istniejącej nawierzchni obejmuje:
rozebranie istniejących progów podrzutowych
rozebranie istniejącej nawierzchni,
ew. wykonanie warstwy wyrównującej,
ew. wykonanie podsypki,
ułoŜenie nawierzchni z czynnościami pomocniczymi, jak ubicie, wałowanie, wypełnienie spoin, profilowanie itp.,
ew. pielęgnacja nawierzchni progu.
Próg naleŜy wykonać w taki sposób, aby:
nie był utrudniony przepływ wody wzdłuŜ krawęŜników,
wykluczone było powstawanie kałuŜy wody lub tafli lodu przed i za progiem,
nie był ograniczony dostęp do urządzeń znajdujących się w jezdni lub pod nią (np. studzienek ściekowych,
rewizyjnych),
był odpowiednio oznakowany.
4.2. Próg zwalniający z nawierzchni drogowych
Sposób wykonania progu zwalniającego z nawierzchni drogowych powinien być zgodny z ustaleniami SST,
a w przypadku niepełnych danych, zaproponowany przez Wykonawcę do akceptacji InŜyniera po przedstawieniu:
− kształtu i wymiarów progu (np. wg zał. 3),
− rodzaju nawierzchni (np. wg zał. 5).
4.3. Oznakowanie progu
Oznakowanie poziome progu z nawierzchni drogowych powinno być zgodne z dokumentacją projektową lub
SST, a w przypadku niepełnych danych, zaproponowane przez Wykonawcę do akceptacji InŜyniera,
Oznakowanie pionowe progu powinno być zgodne z SST. Przykład oznakowania pionowego progu,
na podstawie zaleceń „Tymczasowych wytycznych stosowania progów zwalniających” podano w załączniku Nr 1 do
SST,
Ze względu na konieczność skoordynowania oznakowania pionowego progu z oznakowaniem
pionowym całej ulicy lub jej fragmentu, zaleca się traktować te roboty jako towarzyszące, ujęte w osobnych
pozycjach kosztorysowych (niŜ próg).
5. KONTROLA JAKOŚCI ROBÓT
5.1. Ogólne zasady kontroli jakości robót
Przed przystąpieniem do robót Wykonawca powinien:
− uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania
(certyfikaty na znak bezpieczeństwa, aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew.
badania materiałów wykonane przez dostawców itp.),
Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia InŜynierowi do akceptacji.
5.2. Badania w czasie robót
Częstotliwość oraz zakres badań i pomiarów, które naleŜy wykonać w czasie robót podaje tablica 2.
5.3. Badania wykonanych robót
−
−
−
−
−
−
Po zakończeniu robót naleŜy sprawdzić wizualnie:
konstrukcję, wygląd zewnętrzny i kompletność wykonania progu,
ukształtowanie wysokościowe progu,
moŜliwość przepływu wody przy progu, wzdłuŜ krawęŜników ulicznych,
brak zagłębień przed i za progiem, w których powstawałyby kałuŜe wody lub tafle lodu,
kompletność oznakowania poziomego i pionowego,
zgodność oświetlenia progu z wymaganiami przepisów (patrz pkt 5.7.3).
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
Jednostką obmiarową jest m2 (metr kwadratowy) wykonanego progu zwalniającego.
8. ODBIÓR ROBÓT
8.1. Ogólne zasady odbioru robót
Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami InŜyniera,
jeśli wszystkie pomiary i badania dały wyniki pozytywne.
8.2. Odbiór robót zanikających i ulegających zakryciu
Odbiorowi robót zanikających i ulegających zakryciu podlegają:
- rozebranie istniejących progów podrzutowych,
- ew. rozbiórka istniejącej nawierzchni,
- ew. warstwa wyrównująca i/lub podsypka.
9. PODSTAWA PŁATNOŚCI
9.1. Ogólne ustalenia dotyczące podstawy płatności
Cena wykonania 1 m2 progu obejmuje:
- prace pomiarowe i roboty przygotowawcze,
- oznakowanie robót,
- przygotowanie podłoŜa,
- dostarczenie materiałów,
- ew. rozebranie istniejącej nawierzchni,
- ew. wykonanie warstwy wyrównującej i/lub podsypki,
- ułoŜenie kompletnej konstrukcji (nawierzchni) progu z wszystkimi czynnościami pomocniczymi,
- oznakowanie poziome progu,
- przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej,
- odwiezienie sprzętu.
Cena wykonania 1 m2 progu zwalniającego nie obejmuje robót towarzyszących (np. podbudowy,
oznakowania pionowego, oświetlenia), które powinny być ujęte w innych pozycjach kosztorysowych.
10. PRZEPISY ZWIĄZANE
-PN-74/S-96022-Drogi samochodowe i lotniskowe. Nawierzchnie z betonu asfaltowego
-BN-74/8934-06.Drogi samochodowe. Nawierzchnie z mas bitumicznych otaczanych na gorąco
- Tymczasowe wytyczne stosowania progów zwalniających, GDDP, Warszawa 1994 (wprowadzone do stosowania
zarządzeniem nr 17/94 z dnia 17 października 1994 r. Generalnego Dyrektora Dróg Publicznych)
SPORZĄDZIŁ
30.03.2016r.
(data i podpis)
ZAŁĄCZNIK NR DO SST 1
Próg w przekroju poprzecznym jezdni
Próg płytowy w planie
Próg płytowy typu przekrój
OZNAKOWANIE PROGÓW ZWALNIAJĄCYCH
Oznakowanie poziome
