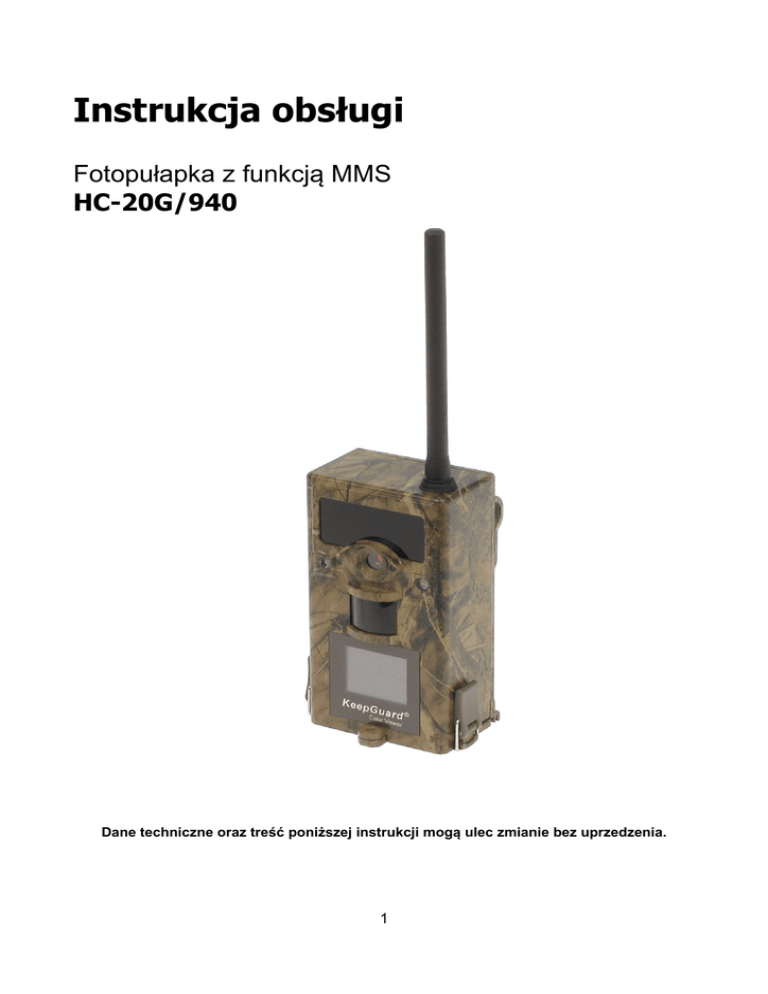

Instrukcja obsługi
Fotopułapka z funkcją MMS
HC-20G/940
Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia.
1
Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej
przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej
oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania
przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa
związanego z obsługą urządzeń elektrycznych.
Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po
zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami
gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu
zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u
władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas
zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja
urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego
wpływu na zdrowie i środowisko, które może być zagrożone w przypadku
niewłaściwego postępowania z odpadami.
2
Spis treści
1. Wstęp.................................................................................................................................4
2. Opis urządzenia.................................................................................................................4
3. Instalacja............................................................................................................................6
4. Obsługa urządzenia...........................................................................................................7
4.1 Przełącznik ON/SETUP/OFF.......................................................................................7
4.2 Tryb testowy.................................................................................................................8
4.3 Menu rejestratora.........................................................................................................9
5. Montaż kamery.................................................................................................................16
6. Odtwarzanie i kopiowanie plików.....................................................................................16
6.1 Odtwarzanie plików na wyświetlaczu LCD................................................................16
6.2 Odtwarzanie plików na zewnętrznym monitorze.......................................................16
6.3 Usuwanie plików........................................................................................................16
6.4 Kopiowanie plików do komputera..............................................................................17
7. Ustawienia MMS..............................................................................................................18
7.1 Plik konfiguracyjny.....................................................................................................19
7.2 Konfiguracja za pomocą menu..................................................................................20
7.3 Parametry wybranych operatorów sieci GSM...........................................................21
PLAY:...............................................................................................................................21
T-MOBILE:.......................................................................................................................21
PLUS................................................................................................................................21
ORANGE.........................................................................................................................21
8.Specyfikacja techniczna....................................................................................................22
3
1. Wstęp
Fotopułapka to kamera cyfrowa przeznaczona do rejestracji zdjęć wysokiej rozdzielczość
oraz nagrań video. Rejestracja zdjęć lub nagrań video może być uruchamiana z detekcji ruchu
(czujka PIR). Zdjęcia/nagrania video zapisywane są na kartę SD (maksymalny rozmiar 32GB).
Urządzenie pobiera niewiele prądu dlatego może pracować przez długi okres czasu, zasilanym
bateriami AA. Rejestrator wyposażony jest w wewnętrzny oświetlacz podczerwieni, umożliwiający
wykonywanie zdjęć w całkowitej ciemności. Fotopułapka posiada obudowę odporną na wilgoć,
dlatego może być montowana na zewnątrz budynków oraz w lasach.
2. Opis urządzenia
Fotopułapka posiada następujące złącza: USB 2.0, gniazdo karty SD, gniazdo karty SIM
wyjście TV, gniazdo zewnętrznego zasilania. Przełącznikiem trój pozycyjnym: OFF/ON/TEST
można wybrać tryb pracy.
2.1 Widok z przodu
5
6
1
7
8
2
9
3
4
1
Antena GSM
2
Oświetlacz podczerwieni (IR)
3
Dioda LED sygnalizująca tryb pracy
4
Czujnik ruchu (PIR)
5
Kamera z filtrem ICR
6
Czujnik światła
7
Wyświetlacz LCD
8
Zatrzask
9
Miejsce na baterie.
4
2.2 Panel złącz
1
2
3
4
5
1 Gniazdo karty SIM
2 Gniazdo zasilania
3 Wyjście Video (jack 2,5mm)
4 Gniazdo karty SD
5 Port USB
6 Przełącznik ON / SETUP / OFF
2.3 Pilot zdalnego sterowania
MENU
Wejście do menu
SHOT
Manualne wykonanie zdjęcia/ nagrania video
▲▼
Poruszanie się po menu „góra”, „dół”
◄►
Poruszanie się po menu „prawo”, „lewo”
OK
Zapis ustawień
Zmiana trybu: zdjęcia / nagrywanie video
Backspace – usuwanie znaku
0 ... 9
Przyciski do wprowadzania ustawień
5
6
3. Instalacja
Przed pierwszym zamontowaniem baterii, karty SD ORAZ karty SIM należy zapoznać się z
poniższymi informacjami:
3.1 Baterie
Po otworzeniu obudowy umieścić cztery lub osiem baterii. Gniazda baterii połączone są w dwie
grupy po cztery baterie. W przypadku zasilania tylko czterema bateriami, należy je umieścić w
jednej grupie.
Należy pamiętać o odpowiedniej polaryzacji baterii. Używać tylko wysokiej jakości baterii
alkalicznych. Można stosować akumulatory NiMH, jednak trzeba pamiętać o ich mniejszej
pojemności od baterii alkalicznych.
3.2 Zasilacz zewnętrzny
Opcjonalnie można podłączyć zewnętrzny zasilacz DC 6V o wydajności prądowej 1A. Przed
podłączeniem zasilacza należy sprawdzić poprawną polaryzację na wtyczce zasilającej.
3.3 Karta SD
Rejestrator został wyposażony w wewnętrzną pamięć 32MB, która może pomieścić maksymalnie
18 zdjęć o rozdzielczości 12 Mpix. Aby zwiększyć przestrzeń pamięci do zapisu należy umieścić w
slocie kartę SD o maksymalnej pojemności 32GB.
Przed włożeniem lub wyciągnięciem karty SD, fotopułapkę należy wyłączyć!
3.4 Karta SIM
Rejestrator umożliwia wysyłanie MMS-ów ze zdjęciami z detekcji ruchu.
Przed włożeniem lub wyciągnięciem karty SIM, fotopułapkę należy wyłączyć!
6
4. Obsługa urządzenia
4.1 Przełącznik ON/SETUP/OFF
OFF
W tej pozycji urządzenie jest wyłączone i można bezpiecznie wymieniać baterie oraz kartę
SD. Także w trakcie użycia połączenia poprzez USB z komputerem PC należy użyć tego
trybu pracy. Urządzenie w trybie OFF pobiera niewielki prąd z baterii. Dlatego zaleca się
wymontowanie baterii gdy fotopułapka nie jest używana przez dłuższy czas..
ON
Po ustawieniu przełącznika w pozycję ON, kamera przechodzi do trybu zapisu. Przez 10
sekund po uruchomieniu fotopułapka nie jest aktywna i sygnalizuje to pulsowaniem diody
LED. Daje to czas na zamknięcie obudowy i oddalenie się od monitorowanej strefy.
SETUP
Ten tryb pracy urządzenia przeznaczony jest do konfiguracji fotopułapki. Po przejściu do tego trybu
na wyświetlaczu zostanie wyświetlone MENU.
INFORMACJA: Aby przejść do trybu SETUP należy przesunąć przełącznik z pozycji OFF do
pozycji SETUP. W przypadku pracy urządzenia w pozycji ON, należy w pierwszej kolejności
wyłączyć urządzenie (OFF), a następnie przesunąć przełącznik w pozycję SETUP.
7
4.2 Tryb testowy
Po ustawieniu przełącznika w trybie SETUP istnieje możliwość użycia przycisków z
przypisanymi funkcjami.
1
2
3
6
4
5
● Wciśnij MENU aby wejść do trybu ustawień,
● Użyj przycisków ▲▼◄► aby poruszać się po menu,
● Wciśnij przycisk SHOT aby wykonać zdjęcie lub nagrać video.
1 Rozdzielczość zdjęć
2
Fotografowanie/nagrywanie video
Poziom odbieranego sygnału GSM
3 Informacja o zapisie daty i czasu na nagraniach
4 Informacje systemowe np. Brak karty SIM
5 Wskaźnik zużycia baterii
6 Ilość zapisanych plików / maksymalna ilość plików do zapisania
8
4.3 Menu rejestratora
Parametr
Opcja
Opis
Mode
•
•
•
Camera
Video
Dual
Tryb pracy rejestratora:
Camera – fotografowanie
Video – nagrywanie video
Dual – Kamera i video
jednocześnie
Image Size (tryb Camera)
•
•
•
•
12M
8M
5M
3M
Ustawienia rozdzielczości zdjęć
(mega piksele)
Capture Number (tryb
Camera)
•
•
•
1 Photo
2 Photo
3 Photo
Ustawienia ilości wykonanych
zdjęć w przypadku wykrycia ruchu.
Video Size (tryb Video)
•
•
•
1280x720
640x480
320x240
Ustawienia rozdzielczości
zapisywanych nagrań video.
9
Video Lenght (tryb Video)
5 ... 60 s
Ustawienia czasu trwania zapisu
nagrań video
Interval
1s ... 60m
• zakres 1m ...
60m – zmiana o
1minutę
• zakres 1s ... 60s
– zmiana o 1
sekundę
Ustawienia okresu przerwy po
wykonaniu zdjęcia lub nagraniu
video. Podczas trwania tego
okresu kamera nie reaguje na
wyzwalanie z detekcji ruchu.
Funkcja ta zapobiega wykonaniu
nadmiernej ilości zdjęć,
zabezpieczając przed
przepełnieniem karty SD.
Sensor Level
Format
•
•
•
Ustawienia czułości detekcji ruchu.
(Low – niska, High - wysoka)
Low
Normal
High
Wybierz „Execute” aby
sformatować kartę
10
Formatowanie karty SD
TV Out
•
•
NTSC
PAL
Ustawienia standardu video na
wyjściu: PAL lub NTSC
Time Stamp
•
•
On
Off
Włączanie lub wyłączanie
znacznika czasowego (data i czas)
na zapisanym zdjęciu.
Set Clock
•
Set
Ustawienia aktualnego czasu.
Wciśnij OK aby zmienić. Użyj
przycisku ▲▼ aby zmienić
ustawienia lub ◄► aby przejść do
następnego parametru.
Set Timed Scan
•
•
On
Off
Ustaw On i zatwierdź OK aby
włączyć tryb skanowania. Funkcja
wykonuje zdjęcie lub nagranie
video co określony czas
(1,5,15,30,60m). Dodatkowo
można zdefiniować okres czasu, w
którym ma być aktywna funkcja.
11
Set Video Sound
•
•
On
Off
Włączanie lub wyłączanie
nagrywania dźwięku przy zapisie
video.
Password Set
•
•
On
Off
Włączanie zabezpieczenia hasłem
Default
•
•
Cancel
Execute
Wybierz „Execute” aby ustawić
konfigurację domyślną rejestratora.
GPRS Setting
•
•
•
Net setting
Send to
Work mode
Net setting – ustawienia sieciowe
Send to – adresy i numery do
których będą wysyłane MMSy
Work mode – tryb pracy
12
> Net Setting
•
•
•
•
Parametry konfiguracji MMS.
Przed konfiguracją należy
sprawdzić dane u operatora.
URL
APN
IP
Port
> Send To
Numery telefonów, do których ma
być wysyłany MMS.
> Work Mode
•
•
ON
OFF
Wybór trybu pracy. Wybierz ON
aby przejść do ustawień:
„Send set”
>>Send set
•
Text report
Text report – wysyłanie
13
>>>Send Image Size
•
•
•
powiadomienia,
Daily report
Send image size Daily report – wysyłanie dziennego
raportu
Send Interval
Send image size (patrz poniżej)
Send Interval (patrz poniżej)
•
•
•
VGA
CIF
QVGA
Rozdzielczość zdjęcia wysyłanego
poprzez MMS
>>>Send Interval
Okres czas między wysłanymi
MMS-ami.
14
5. Montaż kamery
Fotopułapkę po skonfigurowaniu można zamontować w docelowym miejscu. Zaleca
się montaż w miejscach nienasłonecznionych, najlepiej kamerę ustawić w kierunku
północnym. Przy ustalaniu miejsca monitorowanego należy zwrócić uwagę na przedmioty,
które mogą fałszywie wyzwalać fotopułapkę (krzaki, wysokie trawy, ruchome elementy,
nagrzane przedmioty).
Montując fotopułapkę na drzewie należy zwrócić uwagę na grubość pnia lub gałęzi, tak
aby kamerą nie poruszało zbyt mocno.
Zaleca się montowanie na wysokości ok 1,5...2m. Odległość monitorowana ze względu na
moc oświetlacza powinna zawierać się w granicach 3-14 metrów.
Fotopułapka z opcją wysyłania MMS-ów musi znajdować się w zasięgu sieci GSM.
Poziom sygnału sieci GSM ma główny wpływ na zużycie baterii.
6. Odtwarzanie i kopiowanie plików
6.1 Odtwarzanie plików na wyświetlaczu LCD
•
Włącz fotopułapkę, a następnie ustaw przełącznik w pozycję SETUP,
•
Wciśnij przycisk OK aby włączyć tryb odtwarzania plików,
•
Użyj przycisków ▲▼ aby przełączać między kolejnymi plikami.
•
Wciśnij MENU aby usunąć plik.
6.2 Odtwarzanie plików na zewnętrznym monitorze
•
Podłącz monitor do fotopułapki za pomocą odpowiedniego kabla,
•
Przesuń przełącznik z pozycji OFF do SETUP,
•
Wciśnij przycisk OK aby włączyć tryb odtwarzania plików,
•
Użyj przycisków ▲▼ aby przełączać między kolejnymi plikami.
6.3 Usuwanie plików
•
Podczas przeglądania plików wciśnij przycisk MENU na wybranym pliku i zatwierdź
OK
15
6.4 Kopiowanie plików do komputera
 Za pomocą kabla: podłącz fotopułapkę do portu USB komputera PC. Po
automatycznym zainstalowaniu sterowników, fotopułapka będzie widoczna jako
dysk.
 lub wyjmij kartę SD i włóż do czytnika kart SD.
16
7. Ustawienia MMS
Ustawienia parametrów sieci GSM wprowadza się do menu za pomocą przygotowanego
pliku konfiguracyjnego lub bezpośrednio z menu.
Po przeprowadzeniu konfiguracji należy uruchomić urządzenie w trybie TEST aby
ustawienia zostały zapisane.
UWAGA:
W trakcie testów oraz po zamontowaniu urządzania w miejscu docelowym, należy
włączyć fotopułapkę w tryb TEST i sprawdzić czy w danym miejscu jest zasięg sieci.
SYGNALIZACJA BRAKU
ZASIĘGU SIECI
Urządzenie podczas normalnej pracy (tryb ON) nie sygnalizuje braku dostępu do
sieci. Przed włożeniem karty SIM sprawdź stan oraz ważność konta za pomocą
innego urządzenia.
17
7.1 Plik konfiguracyjny
Plik należy utworzyć na sformatowanej karcie SD i nazwać go jako: „MMS.INI” . Zawartość
pliku:
[MMS]
URL=
APN=
IP=
Port=
Phone1=
Phone2=
Phone3=
Phone4=
Phone5=
Email1=
Email2=
Email3=
Email4=
Email5=
gdzie:
URL, APN, IP, Port
Phone 1..5 – nr telefonu powiadamianego w formacie 48XXXXXXXXX
Email 1..5 – opcja nieaktywna
18
7.2 Konfiguracja za pomocą menu
Należy wejść do menu, a następnie wybrać zakładkę GPRS Setting:
Szczegółowy opis menu w punkcie 4.3.
● Net Setting – parametry sieci operatora karty SIM,
● Send to – numery telefonów powiadamianych,
19
7.3 Parametry wybranych operatorów sieci GSM.
PLAY:
Punkt dostępu: mms
Adres proxy: 10.10.25.5
Port proxy: 8080
Adres serwera MMS: http://10.10.28.164/mms/wapenc
T-MOBILE:
Punkt dostępu: mms
Adres proxy: 213.158.194.226
Port proxy: 8080
Adres serwera MMS: http://mms/servlets/mms
PLUS
Punkt dostępu: MMS
Adres proxy: 212.002.096.016
Port proxy: 8080
Adres serwera MMS: http://mms.plusgsm.pl:8002
ORANGE
Punkt dostępu: mms
Adres proxy: 192.168.6.104
Port proxy: 9201
Adres serwera MMS: http://mms.orange.pl
20
8.Specyfikacja techniczna
Przetwornik:
CMOS 12 Mpx
Obiektyw:
2.8 mm
Kąt widzenia:
40°
Zasięg oświetlacza IR:
15 – 25 m
Zasięg detekcji PIR:
14 m
Wewnętrzny monitor:
Tak, 2.3", wyświetlanie parametrów i opcji,
podgląd obrazu na żywo, odtwarzanie zdjęć i
nagrań video
Wewnętrzna pamięć:
tak, 32 MB
Karta pamięci:
SD, max. 32GB (brak w zestawie)
Rozdzielczości zdjęć:
12 Mpx = 4000x3000,
8 Mpx = 3264x2448,
5 Mpx = 2592x1944,
3 Mpx = 2048x1536
Rozdzielczość nagrań video:
1280x720
640 x 480
320 x 240
Migawka
1/10 ... 1/2000s
Czujnik PIR:
Wielostrefowy, o ustawianej czułości (3 poziomy)
Długość nagrania video:
5 ... 60 s
Tryb dzień/noc
tak
Zasilanie:
Baterie: 8 x AA lub 4 x AA, zasilacz DC 6V (brak
w zestawie)
Zużycie energii w trybie Standok. 280 µA
by:
Zużycie energii w trybie pracy:
poniżej 200 mA (+600mA z użyciem oświetlacza
IR)
Temperatura pracy /
wilgotność:
-20°C ... 60°C / 5% ... 90% (bez kondensacji)
Wymiary:
159 x 94 x 69 mm
Masa:
300 g
21
