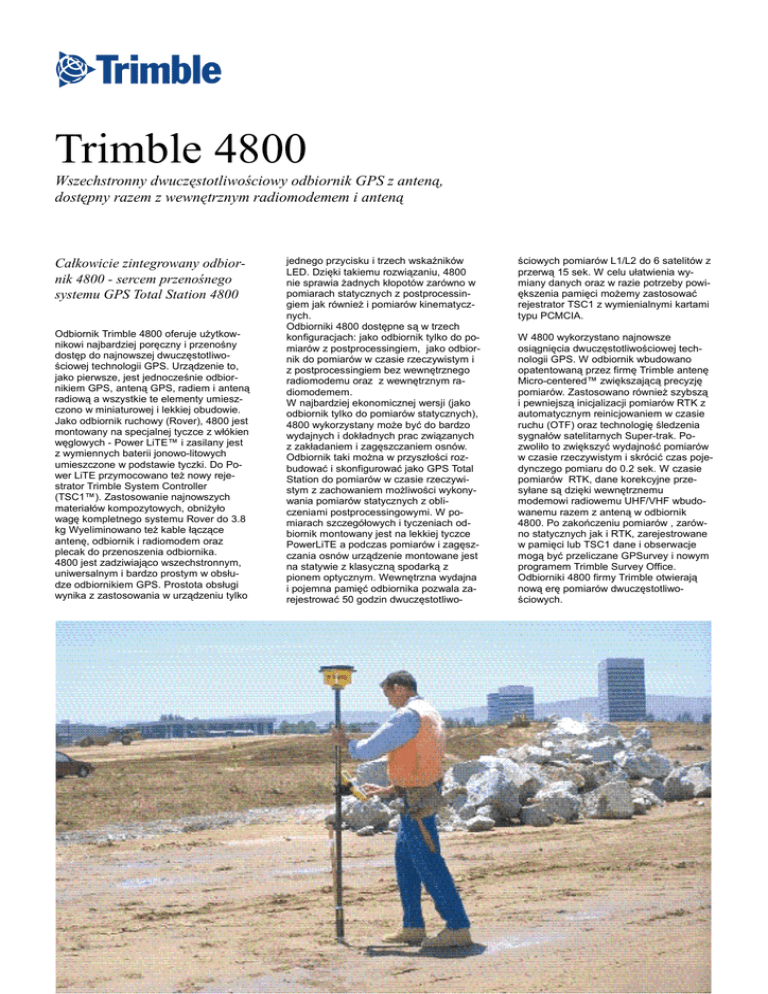

Trimble 4800
Wszechstronny dwuczęstotliwościowy odbiornik GPS z anteną,
dostępny razem z wewnętrznym radiomodemem i anteną
Całkowicie zintegrowany odbior­
nik 4800 - sercem przenośnego
systemu GPS Total Station 4800
Odbiornik Trimble 4800 oferuje użytkow­
nikowi najbardziej poręczny i przenośny
dostęp do najnowszej dwuczęstotliwo­
ściowej technologii GPS. Urządzenie to,
jako pierwsze, jest jednocześnie odbior­
nikiem GPS, anteną GPS, radiem i anteną
radiową a wszystkie te elementy umiesz­
czono w miniaturowej i lekkiej obudowie.
Jako odbiornik ruchowy (Rover), 4800 jest
montowany na specjalnej tyczce z włókien
węglowych - Power LiTE™ i zasilany jest
z wymiennych baterii jonowo-litowych
umieszczone w podstawie tyczki. Do Po­
wer LiTE przymocowano też nowy reje­
strator Trimble System Controller
(TSC1™). Zastosowanie najnowszych
materiałów kompozytowych, obniżyło
wagę kompletnego systemu Rover do 3.8
kg Wyeliminowano też kable łączące
antenę, odbiornik i radiomodem oraz
plecak do przenoszenia odbiornika.
4800 jest zadziwiająco wszechstronnym,
uniwersalnym i bardzo prostym w obsłu­
dze odbiornikiem GPS. Prostota obsługi
wynika z zastosowania w urządzeniu tylko
jednego przycisku i trzech wskaźników
LED. Dzięki takiemu rozwiązaniu, 4800
nie sprawia żadnych kłopotów zarówno w
pomiarach statycznych z postprocessin­
giem jak również i pomiarów kinematycz­
nych.
Odbiorniki 4800 dostępne są w trzech
konfiguracjach: jako odbiornik tylko do po­
miarów z postprocessingiem, jako odbior­
nik do pomiarów w czasie rzeczywistym i
z postprocessingiem bez wewnętrznego
radiomodemu oraz z wewnętrznym ra­
diomodemem.
W najbardziej ekonomicznej wersji (jako
odbiornik tylko do pomiarów statycznych),
4800 wykorzystany może być do bardzo
wydajnych i dokładnych prac związanych
z zakładaniem i zagęszczaniem osnów.
Odbiornik taki można w przyszłości roz­
budować i skonfigurować jako GPS Total
Station do pomiarów w czasie rzeczywi­
stym z zachowaniem możliwości wykony­
wania pomiarów statycznych z obli­
czeniami postprocessingowymi. W po­
miarach szczegółowych i tyczeniach od­
biornik montowany jest na lekkiej tyczce
PowerLiTE a podczas pomiarów i zagęsz­
czania osnów urządzenie montowane jest
na statywie z klasyczną spodarką z
pionem optycznym. Wewnętrzna wydajna
i pojemna pamięć odbiornika pozwala za­
rejestrować 50 godzin dwuczęstotliwo­
ściowych pomiarów L1/L2 do 6 satelitów z
przerwą 15 sek. W celu ułatwienia wy­
miany danych oraz w razie potrzeby powi­
ększenia pamięci możemy zastosować
rejestrator TSC1 z wymienialnymi kartami
typu PCMCIA.
W 4800 wykorzystano najnowsze
osiągnięcia dwuczęstotliwościowej tech­
nologii GPS. W odbiornik wbudowano
opatentowaną przez firmę Trimble antenę
Micro-centered™ zwiększającą precyzję
pomiarów. Zastosowano również szybszą
i pewniejszą inicjalizacji pomiarów RTK z
automatycznym reinicjowaniem w czasie
ruchu (OTF) oraz technologię śledzenia
sygnałów satelitarnych Super-trak. Po­
zwoliło to zwiększyć wydajność pomiarów
w czasie rzeczywistym i skrócić czas poje­
dynczego pomiaru do 0.2 sek. W czasie
pomiarów RTK, dane korekcyjne prze­
syłane są dzięki wewnętrznemu
modemowi radiowemu UHF/VHF wbudo­
wanemu razem z anteną w odbiornik
4800. Po zakończeniu pomiarów , zarów­
no statycznych jak i RTK, zarejestrowane
w pamięci lub TSC1 dane i obserwacje
mogą być przeliczane GPSurvey i nowym
programem Trimble Survey Office.
Odbiorniki 4800 firmy Trimble otwierają
nową erę pomiarów dwuczęstotliwo­
ściowych.
Parametry Standardowe
Pomiary w czasie rzeczywistym (real-time)
Real-time Continuous, real-time stop & go
Metody pomiarów:
Dokładność:
Tryb
1Hz
Opóźnienie
0.4 sek.
5Hz
0.1 sek.
Coarse
Dokładność
Hor:±1cm+2ppm
Ver:±2cm+2ppm
Hor:±3cm+2ppm
Ver:±5cm+2ppm
20 cm RMS
Do 10 km (zależy od radiomodemów)
Zasięg:
Inicjalizacja:
Typ:
Automatyczna podczas ruchu OTF
Automatyczna stacjonarna
Wiarygodność:
<1 minutę
Czas:
>99.9%
Dokładności pomiarów real-time jest funkcją ilości widocznych satelitów, przesłon horyzontu, długości wektora, występowania zjawiska multipath, dokładno­
ści określenia położenia odbiornika stacjonarnego, warunków środowiskowych.
Pomiary Statyczne (postprocessing)
Metody pomiarów:
Static, FastStatic
Dokładność:
Pozioma (położenie): 5mm+1ppm
Pionowa (wysokość):10mm+1ppm
Kierunku (azymut): 1”+5/L[km]
Wymagana jest ciągła widoczność minimum 5 satelitów, użycie anten geodetic, procedur pomiarów statycznych wykorzystujących sygnały L1 i L2 we wszystkich miej­
scach, precyzyjne efemerydy. Dane metrologiczne mogą być wymagane.
Dokładność pomiarów FastStatic jest funkcją ilości obserwowanych satelitów i warunków podczas pomiaru.
Pomiary Kinetyczne (postprocessing)
Metody pomiarów:
Ciągła, Stop & go
Dokładność:
Pozioma (położenie): 1cm+2ppm zmierzonej długości wektora o L≤ 10 km
2cm+1ppm zmierzonej długości wektora o L>10 km
Pionowa (wysokość):2cm+1ppm zmierzonej długości wektora
Czas pomiaru na punkcie:
Metoda Ciągła
Metoda Stop & go
1 sek.
minimum 2 sek. przy widoczności 5 satelitów
Parametry Ogólne
Ilość śledzonych satelitów:
Rejestrowanie danych:
Pojemność pamięci:
9 kanałów: L1 z pomiarem kodu C/A, L1/L2 z pełnym pomiarem fazy sygnału satelitarnego,
w pełni operatywny przy zniekształconym kodzie P.
Dane mogą być rejestrowane w pamięci wewnętrznej lub opcjonalnie w pamięci wewnętrznej reje­
stratora TSC1 lub opcjonalnie na karcie pamięci PCMCIA rejestratora TSC1
Wewnętrzna pamięć pozwala na zarejestrowanie 50 godzin obserwacji L1/L2 z interwa­
łem 15
sek. z 6 satelitów
Parametry Wewnętrznego Modemu i Anteny
Typ:
Radio UHF o dużym wzmocnieniu
Zasięg radiomodemu wewnętrznego odbiornika ruchomego, gdy radiomodemem nadającym stacji bazowej jest:
Optymalny:
Typowy:
Trimtalk 450S
5km
2-3km
Trimmark II
10km
5-8km
Zasięg zależy od warunków terenowych i warunków pracy i może być rozszerzony poprzez repeatery
Radiomodem*:
Zakresy Częstotliwości
Ilość Kanałów
Odstępy Sąsiedniokanałowe
Prędkość Transmisji i
Modulacja
Powyżej 10 km (zależy od radiomodemów)
430-440 MHz, 440-450 MHz, 450-460 MHz lub 460-470 MHz
do 20 (ustawiana w fabryce)
12.5 KHz lub 25 KHz (tylko jeden do wyboru)
4800 lub 9600 *
GMSK
Dane Techniczne
Fizyczne
23 cm (średnica ) × 17.8 cm (wysokość)
3.9 kg kompletny zestaw Rover zawierający odbiornik, wewnętrzny modem z anteną tyczkę i reje­
strator
Wymiary:
Waga:
Elektryczne
Zasilanie:
Przetwarzanie sygnału:
Wyświetlacz:
Klawiatura:
Antena GPS:
Komunikacja::
Certyfikaty:
Nominalne 10.5-20V napięcie stałe, podwójne wejście zasilające, 6 W (tylko odbiornik 4800), 7 W
(cały zestaw)
32 bitowy procesor w technologii Maxwell, Multibit niskoszumowe przetwarzanie kodu C/A,
Super-trak.
3 diody LED wskazujące stan baterii, śledzenie satelitów, stan pamięci wewnętrznej i transmisji.
Jeden przycisk włączająco-wyłączający
Wewnętrzna antena Micro-centered zintegrowana z odbiornikiem i ekranem.
Dwa porty szeregowe RS 232C do podłączenia rejestratora i komunikacji z komputerem.
Prędkość transmisji: 38400/PORT 1. Dodatkowy port do podłączenia radiomodemu.
FCC, DOC i CE
Inne
Temperatura pracy:
Temperatura przechowywania:
Wodoodporność:
Wstrząsopdporność:
-400 do +600C
-400 do +750C
100% szczelny i hermetyczny.
Odporny na upadek z wysokości 2 m
Akcesoria i Wyposażenie Dodatkowe
Tyczka PowerLiTE
Rejestrator TSC1 Trimble System Controller z pamięcią na karcie PCMCIA 1 MB lub 10 MB
Dodatkowe opcje odbiornika: RTK/OTF Automatyczna Inicjalizacja Pomiarów w trakcie ruchu OTF(On The Fly)
Wejście RTCM SC-104 wersja 2.1
Wyjście RTCM SC-104 wersja 2.1
Wyjście sygnałów nawigacyjnych NMEA-0183
Wewnętrzny radiomodem z anteną
Baterie:
Baterie 6Ah, Baterie jonowo-litowe PowerLiTE
Akcesoria pomiarowe:
Oprogramowanie GPS:
GPSurvey:
oprogramowanie do postprocessingu, planowania misji i kampanii pomiarowych, automatycznego przetwarzania danych, kon­
troli jakości pomiarów i obliczeń, zarządzania projektami, obserwacjami, wynikami, wyrównania sieci (Trimnet Plus)
Trimble Survey Office:
oprogramowanie typu CAD/GPS do przetwarzania pomiarów kinematycznych.
Przedłużona gwarancja
Możliwość unowocześniania sprzętu i oprogramowania
Szkolenie użytkowników
Pomoc techniczna:
* Prędkość transmisji radiowej 9600 bps nie jest dostępna w odbiornikach z odstępem międzykanałowym 12.5 KHz.
