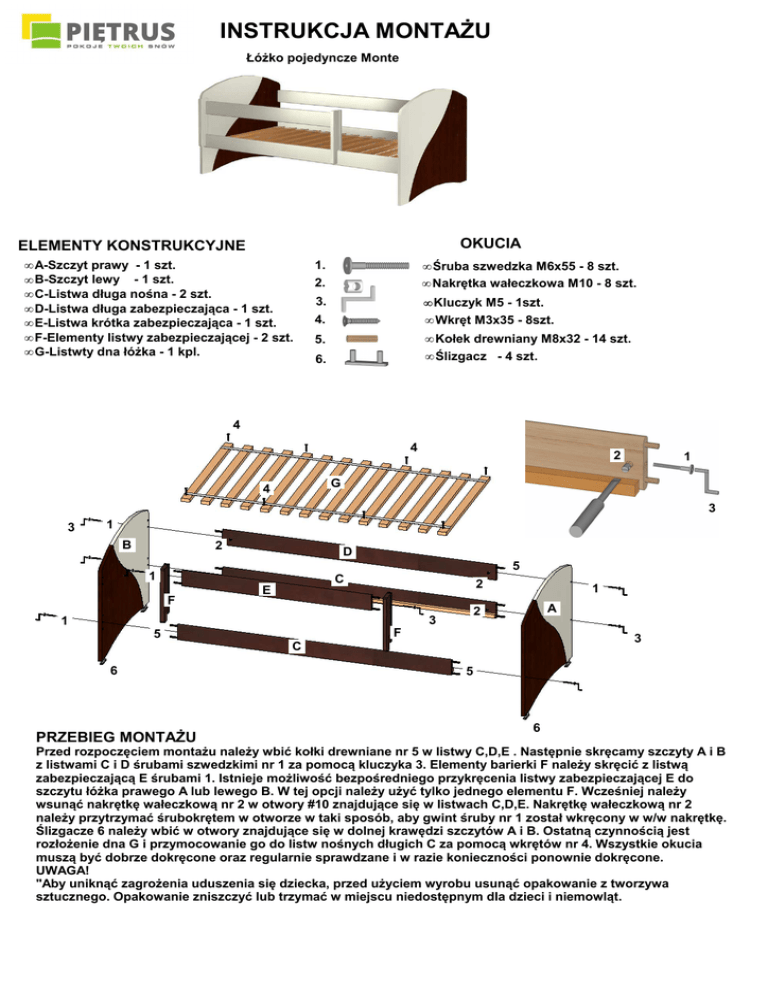

INSTRUKCJA MONTAŻU
Łóżko pojedyncze Monte
OKUCIA
ELEMENTY KONSTRUKCYJNE
•
•
•
•
•
•
•
A-Szczyt prawy - 1 szt.
B-Szczyt lewy - 1 szt.
C-Listwa długa nośna - 2 szt.
D-Listwa długa zabezpieczająca - 1 szt.
E-Listwa krótka zabezpieczająca - 1 szt.
F-Elementy listwy zabezpieczającej - 2 szt.
G-Listwty dna łóżka - 1 kpl.
1.
2.
• Śruba szwedzka M6x55 - 8 szt.
• Nakrętka wałeczkowa M10 - 8 szt.
3.
4.
• Kluczyk M5 - 1szt.
• Wkręt M3x35 - 8szt.
5.
• Kołek drewniany M8x32 - 14 szt.
6.
• Ślizgacz - 4 szt.
4
4
2
1
G
4
3
3
1
B
2
D
5
1
F
C
E
2
A
2
3
1
1
F
5
3
C
6
PRZEBIEG MONTAŻU
5
6
Przed rozpoczęciem montażu należy wbić kołki drewniane nr 5 w listwy C,D,E . Następnie skręcamy szczyty A i B
z listwami C i D śrubami szwedzkimi nr 1 za pomocą kluczyka 3. Elementy barierki F należy skręcić z listwą
zabezpieczającą E śrubami 1. Istnieje możliwość bezpośredniego przykręcenia listwy zabezpieczającej E do
szczytu łóżka prawego A lub lewego B. W tej opcji należy użyć tylko jednego elementu F. Wcześniej należy
wsunąć nakrętkę wałeczkową nr 2 w otwory #10 znajdujące się w listwach C,D,E. Nakrętkę wałeczkową nr 2
należy przytrzymać śrubokrętem w otworze w taki sposób, aby gwint śruby nr 1 został wkręcony w w/w nakrętkę.
Ślizgacze 6 należy wbić w otwory znajdujące się w dolnej krawędzi szczytów A i B. Ostatną czynnością jest
rozłożenie dna G i przymocowanie go do listw nośnych długich C za pomocą wkrętów nr 4. Wszystkie okucia
muszą być dobrze dokręcone oraz regularnie sprawdzane i w razie konieczności ponownie dokręcone.
UWAGA!
"Aby uniknąć zagrożenia uduszenia się dziecka, przed użyciem wyrobu usunąć opakowanie z tworzywa
sztucznego. Opakowanie zniszczyć lub trzymać w miejscu niedostępnym dla dzieci i niemowląt.
