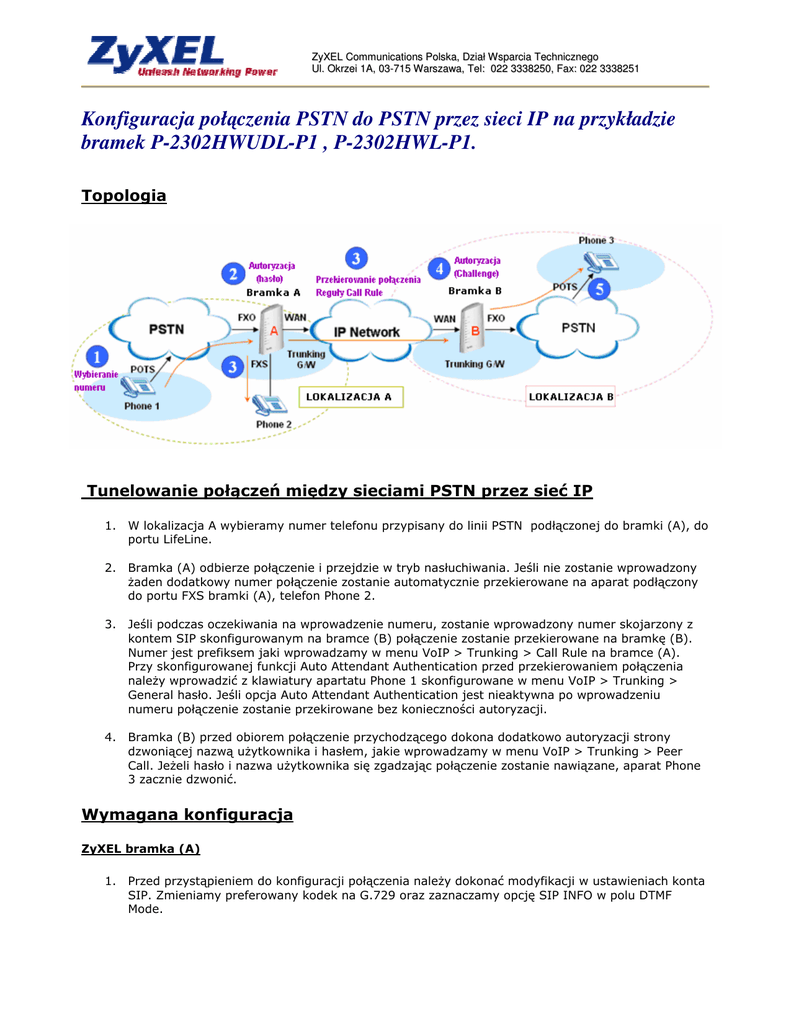

Konfiguracja połączenia PSTN do PSTN przez sieci IP na przykładzie
bramek P-2302HWUDL-P1 , P-2302HWL-P1.
Topologia
Tunelowanie połączeń między sieciami PSTN przez sieć IP
1. W lokalizacja A wybieramy numer telefonu przypisany do linii PSTN podłączonej do bramki (A), do
portu LifeLine.
.
2. Bramka (A) odbierze połączenie i przejdzie w tryb nasłuchiwania. Jeśli nie zostanie wprowadzony
żaden dodatkowy numer połączenie zostanie automatycznie przekierowane na aparat podłączony
do portu FXS bramki (A), telefon Phone 2.
3. Jeśli podczas oczekiwania na wprowadzenie numeru, zostanie wprowadzony numer skojarzony z
kontem SIP skonfigurowanym na bramce (B) połączenie zostanie przekierowane na bramkę (B).
Numer jest prefiksem jaki wprowadzamy w menu VoIP > Trunking > Call Rule na bramce (A).
Przy skonfigurowanej funkcji Auto Attendant Authentication przed przekierowaniem połączenia
należy wprowadzić z klawiatury apartatu Phone 1 skonfigurowane w menu VoIP > Trunking >
General hasło. Jeśli opcja Auto Attendant Authentication jest nieaktywna po wprowadzeniu
numeru połączenie zostanie przekirowane bez konieczności autoryzacji.
4. Bramka (B) przed obiorem połączenie przychodzącego dokona dodatkowo autoryzacji strony
dzwoniącej nazwą użytkownika i hasłem, jakie wprowadzamy w menu VoIP > Trunking > Peer
Call. Jeżeli hasło i nazwa użytkownika się zgadzając połączenie zostanie nawiązane, aparat Phone
3 zacznie dzwonić.
Wymagana konfiguracja
ZyXEL bramka (A)
1. Przed przystąpieniem do konfiguracji połączenia należy dokonać modyfikacji w ustawieniach konta
SIP. Zmieniamy preferowany kodek na G.729 oraz zaznaczamy opcję SIP INFO w polu DTMF
Mode.
ZyXEL Communications Polska, Dział Wsparcia Technicznego
Ul. Okrzei 1A, 03-715 Warszawa, Tel: 022 3338250, Fax: 022 3338251
2. Opcję tunelowania włączamy w menu VoIP > Trunking > General. Jeśli wymagamy autoryzacji
wpisujemy w polu Auto Attendant Timeout (sec) liczbę sekund jaką urządzenie będzie czekało na
wprowadzenie hasła. W sekcji Auto Attendant Authentication wpisujemy hasło jakie w będzie
wymagane do nawiązania połączenia przez sieć IP i jakie musimy wprowadzić z poziomu
klawiatury aparatu Phone 1.
.
.
3. W menu VoIP > Trunking > Peer Call, w sekcji Outgoing Authentication wpisujemy nazwę zdalnej
bramki (B) do której chcemy przekierować połączenie przez sieć IP. Definiujemy nazwę
użytkownika, hasło, adres IP bramki (B) oraz port usługi. Nazwa użytkownika i hasło podczas
nawiązywania połączenia przez sieć IP będzie porównywana ze wpisami dokonanymi w konfiguracji
bramki (B) w menu VoIP > Trunking > Peer Call, w sekcji Incoming Authentication. Dane te
muszą się zgadzać.
ZyXEL Communications Polska, Dział Wsparcia Technicznego
Ul. Okrzei 1A, 03-715 Warszawa, Tel: 022 3338250, Fax: 022 3338251
.
4. Definiujemy reguły połączeń tzw. Call Rule, w menu VoIP > Trunking > Call Rule. Reguła
wskazuje, z którą bramką zdefiniowaną w menu VoIP->Trunking->Peer Call po wybraniu
zdefiniowanego prefiksu w polu Pattern chcemy się połączyć. Nazwa w polu Account jest nazwą
jaką wprowadziliśmy w polu Name w menu VoIP->Trunking->Peer Call..
ZyXEL Communications Polska, Dział Wsparcia Technicznego
Ul. Okrzei 1A, 03-715 Warszawa, Tel: 022 3338250, Fax: 022 3338251
ZyXEL bramka (B)
1. Podobnie jak w przypadku konfiguracji bramki (A) należy dokonać modyfikacji w ustawieniach
konta SIP. Zmieniamy preferowany kodek na G.729 oraz zaznaczamy opcję SIP INFO w polu DTMF
Mode.
2. W menu VoIP > Trunking > General, włączamy opcję Enable Trunking..
W menu VoIP > Trunking > Peer Call, w sekcji Incoming Authentication definiujemy nazwę
użytkownika i hasło. Dane te muszą się zgadzać z danymi wprowadzonymi podczas konfiguracji
bramki (A) w menu VoIP > Trunking > Peer Call, w sekcji Outgoing Authentication..
3.
