ZAGOSPODAROWANIE TERENU, ARCHITEKTUR

Transkrypt

Strona tytułowa
Spis treści
Oświadczenie projektantek
1
2
3

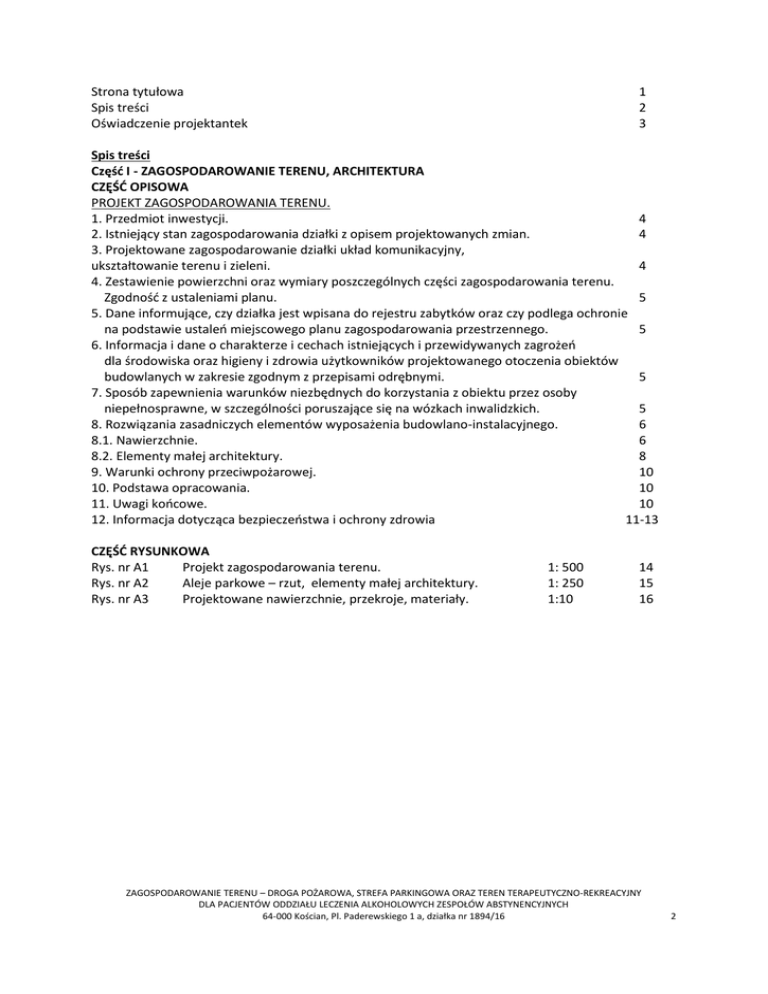

Spis treści
Część I - ZAGOSPODAROWANIE TERENU, ARCHITEKTURA
CZĘŚĆ OPISOWA
PROJEKT ZAGOSPODAROWANIA TERENU.
1. Przedmiot inwestycji.
4
2. Istniejący stan zagospodarowania działki z opisem projektowanych zmian.
4
3. Projektowane zagospodarowanie działki układ komunikacyjny,
ukształtowanie terenu i zieleni.
4
4. Zestawienie powierzchni oraz wymiary poszczególnych części zagospodarowania terenu.
Zgodność z ustaleniami planu.
5
5. Dane informujące, czy działka jest wpisana do rejestru zabytków oraz czy podlega ochronie
na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego.
5
6. Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń
dla środowiska oraz higieny i zdrowia użytkowników projektowanego otoczenia obiektów
budowlanych w zakresie zgodnym z przepisami odrębnymi.
5
7. Sposób zapewnienia warunków niezbędnych do korzystania z obiektu przez osoby
niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich.
5
8. Rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego.
6
8.1. Nawierzchnie.
6
8.2. Elementy małej architektury.
8
9. Warunki ochrony przeciwpożarowej.
10
10. Podstawa opracowania.
10
11. Uwagi końcowe.
10
12. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
11-13
CZĘŚĆ RYSUNKOWA
Rys. nr A1
Projekt zagospodarowania terenu.
Rys. nr A2
Aleje parkowe – rzut, elementy małej architektury.
Rys. nr A3
Projektowane nawierzchnie, przekroje, materiały.
1: 500
1: 250
1:10
14
15
16
ZAGOSPODAROWANIE TERENU – DROGA POŻAROWA, STREFA PARKINGOWA ORAZ TEREN TERAPEUTYCZNO-REKREACYJNY
DLA PACJENTÓW ODDZIAŁU LECZENIA ALKOHOLOWYCH ZESPOŁÓW ABSTYNENCYJNYCH
64-000 Kościan, Pl. Paderewskiego 1 a, działka nr 1894/16
2
Oświadczenie projektantów
Nazwa i adres obiektu:
ZAGOSPODAROWANIE TERENU – DROGA POŻAROWA, STREFA PARKINGOWA ORAZ TEREN
TERAPEUTYCZNO-REKREACYJNY DLA PACJENTÓW ODDZIAŁU LECZENIA ALKOHOLOWYCH
ZESPOŁÓW ABSTYNENCYJNYCH
na działce o nr ewidencyjnym 1894/16, 64-000 Kościan, Pl. Paderewskiego 1a
INWESTOR /adres:
Wojewódzki Szpital Neuropsychiatryczny
im. Oskara Bielawskiego w Kościanie
Pl. Paderewskiego 1 a
64-000 Kościan
Projektantki:
część I - ZAGOSPODAROWANIE TERENU, ARCHITEKTURA
mgr inż. arch. Alina Samolewska
mgr inż. arch. Lidia Kaźmierczak- Ratajczak
Zgodnie z prawem budowlanym art. 20, ust. 4 wg Ustawy z dnia 16.04. 2004 o sporządzeniu projektu
budowlanego zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej,
niżej podpisani, po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U.
z 2000r. nr 106, poz.1126 z późniejszymi zmianami ) zgodnie z art.20 ust. 4 tej ustawy oświadczają,
że projekt został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.
Projektantki:
mgr inż. arch.
Alina Samolewska
upr. nr 1643/94/Lo, WP- 0189
mgr inż. arch.
Lidia Kaźmierczak-Ratajczak
upr. nr 1349/89/Lo, WP- 0086
3
ZAGOSPODAROWANIE TERENU, ARCHITEKTURA
CZĘŚĆ OPISOWA
PROJEKT ZAGOSPODAROWANIA TERENU.
1. Przedmiot inwestycji.
Przedmiotem projektu jest podniesienie standardu i bezpieczeństwa istniejącego zagospodarowania
terenu w zakresie:
- budowy drogi pożarowej,
- budowy strefy parkingowej – miejsc postojowych,
- budowy oświetlenia zewnętrznego,
- budowy nowych alei na terenie terapeutyczno-rekreacyjnym,
- budowy dwóch altan drewnianych oraz remontu i przeniesienia istniejącej altany na nowe miejsce,
- wyposażenia terenu w nowe ławki i kosze.
Opracowanie składa się z trzech odrębnych części:
Część I – zawiera opracowanie w zakresie zagospodarowania terenu i architektury,
Część II – zawiera projekt elektryczny oświetlenia zewnętrznego terenu,
część III – zawiera projekt drogowy.
Projektowane zmiany zaplanowano dla pacjentów Oddziału Leczenia Alkoholowych Zespołów
Abstynencyjnych na terenie działki o nr ewidencyjnym 1894/16, części obszernego terenu Szpitala
Neuropsychiatrycznego, zlokalizowanego w Kościanie, przy Pl. Paderewskiego 1a.
2. Istniejący stan zagospodarowania terenu z opisem projektowanych zmian.
Na terenie szpitala znajdują się budynki administracyjno-biurowe, wille-oddziały szpitalne działające i
remontowane, drogi jezdne, parkingi, chodniki, aleje i place parkowe, zieleń parkowa.
Teren szpitala jest ogrodzony.
Projektowane zmiany polegają na:
- nowym zagospodarowaniu obecnego terenu zielonego przy willi nr 7, uporządkowaniu go przez
budowę drogi pożarowej, miejsc postojowych i oświetlenia terenu,
- nowym zagospodarowaniu terenu zielonego między willami przez budowę nowych alei i nowe
wyposażenie w elementy małej architektury.
3. Projektowane zagospodarowanie terenu, układ komunikacyjny, ukształtowanie terenu i zieleni.
Drogę pożarową wraz z miejscami postojowymi zaprojektowano na obecnym terenie zielonym jako
kontynuację istniejącego systemu dróg wewnętrznych, w tym pożarowych. Przy wytyczaniu
przebiegu drogi pożarowej i alei wzięto pod uwagę istniejącą zieleń. Oś zjazdu drogi pożarowej
ustalono pomiędzy dwoma drzewami a nowe alejki dostosowano do istniejących drzew i krzewów.
Do projektu wymierzono „na roboczo” niektóre elementy zieleni, lecz w trakcie prac wykonawczych
przy wytyczaniu należy kierować się również sytuacją w terenie, a w razie rozbieżności i problemów
konsultować się z Projektantami i Inwestorem.
Projektowane zamierzenie koliduje:
- z drzewami, kasztanowcem białym (średnica 2,42 na wys. 1,30 m pnia) i lipą drobnolistną (średnica
1,90 na wys. 1,30 m pnia) oraz małymi drzewkami i krzewami samosiejkami, rosnącymi w tym
miejscu niedługiego czasu ( krótszego niż 10 lat) - drzewa te należy wyciąć po uzyskaniu odpowiedniej
zgody;
- z istniejącą starą altaną - projekt przewiduje przeniesienie i remont altany;
- z hydrantem zewnętrznym - projekt przewiduje zamianę hydrantu na podziemny.
Przy drodze pożarowej i miejscach postojowych zaprojektowano również fragment chodnika, miejsce
na pojemnik na odpady stałe oraz nowe oświetlenie.
W części istniejącego terenu zielonego zaprojektowano nowy przebieg alei o nowej nawierzchni
naturalnej oraz wyposażenie w elementy małej architektury - altany, ławki i kosze. Na terenie
4
znajdują się dwie lampy, projekt przewiduje ich wymianę, bez zmiany lokalizacji i z wykorzystaniem
istniejącej sieci zasilającej.
Teren inwestycji jest płaski, nie ma znacznych wzniesień, drogi i aleje wyprofilowano w zgodzie z
terenem i drogami sąsiednimi oraz ze spadkiem odprowadzającym wody opadowe na sąsiadujące
tereny zielone.
Projekt zagospodarowania terenu ukazuje rysunek nr A1 w skali 1:500, szczegóły rysunki nr A2 i A3.
4. Zestawienie powierzchni oraz wymiary poszczególnych części zagospodarowania terenu.
Zgodność z ustaleniami planu.
NAWIERZCHNIE :
- droga pożarowa - 547 m2,
- miejsca postojowe – 496 m2, 37 miejsc
34 miejsca – 2,50x5,00 m - dla samochodów osobowych
3 miejsca – 3,60x5,00 m - samochodów osobowych osób niepełnosprawnych,
- chodnik – 16,50 m2
- miejsce na pojemnik na odpady – 25,00 m2
(krawężnik betonowy – 466 mb)
- nawierzchnia pod altanami - 40,00 m2 trzy tereny na planie koła, średnice 6,75, 4,50 i 3,25 m,
- nawierzchnia naturalna - aleje parkowe – 766 m2, aleje szerokości 1,50 m
Oświetlenie przy drodze pożarowej - 7 lamp
słup/maszt wysokość 4,00 m, klosz fi 400 mm, daszek fi 550 mm
ELEMENTY MAŁEJ ARCHITEKTURY:
Altany - 2 sztuki, przekątna 3,00 lub 3,20 m i 4,00 m, istniejąca 5,80 m
Lampy do wymiany – 2 sztuki , słup/maszt wysokość 4,00 m, klosz fi 400 mm, daszek fi 550 mm
Ławki – 4 sztuki, szerokość 180 cm, głębokość 42 cm, wysokość oparcia 68 cm, siedziska 35 cm
Kosze – 6 sztuk, pojemność 35 l
Na terenie szpitala obowiązuje Plan Zagospodarowania nr GM 7324/31/07 z dnia 7 maja 2007 roku.
Projekt dotyczy zmian jakościowych w istniejącym już zagospodarowaniu, nie ingeruje a uzupełnia
istniejący układ funkcjonalny i komunikacyjny dróg dojazdowych i pożarowych, przez co jest zgodny z
warunkami ogólnymi i szczegółowymi obowiązującego planu.
5. Dane informujące, czy działka jest wpisana do rejestru zabytków oraz czy podlega ochronie na
podstawie ustaleń miejscowego planu zagospodarowania przestrzennego.
Teren wchodzi w skład układu przestrzennego i zespołu budowlanego szpitala, uznanego za dobro
kultury i objętego ochroną konserwatorską poprzez wpis do rejestru zabytków, decyzją z dnia 3
czerwca 1992 r. pod numerem rejestracyjnym 1313/A.
6. Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska
oraz higieny i zdrowia użytkowników projektowanego otoczenia obiektów budowlanych w zakresie
zgodnym z przepisami odrębnymi.
Wykonanie zagospodarowania zgodnie z projektem i obowiązującymi przepisami odrębnymi i
szczegółowymi nie stworzy zagrożenia dla środowiska oraz nie wpłynie ujemnie na higienę i zdrowie
użytkowników. Zastosowane materiały są przyjazne dla środowiska naturalnego.
7.Sposób zapewnienia warunków niezbędnych do korzystania przez osoby niepełnosprawne, w
szczególności poruszające się na wózkach inwalidzkich.
Rozwiązania zagospodarowania dotyczą terenu, który jest dostępny dla osób niepełnosprawnych
poruszających się na wózkach inwalidzkich. Altany będą dostępne dla wszystkich użytkowników,
nawierzchnia pod altanami została zaprojektowana na poziomie alejek. Aleje mają szerokość 150 cm.
5
Wśród projektowanych 37 miejsc postojowych przewidziano 3 miejsca dla samochodów osobowych
osób niepełnosprawnych.
8. Rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego.
8.1.NAWIERZCHNIE
NAWIERZCHNIA JEZDNA
Nawierzchnię jezdną drogi pożarowej, miejsc postojowych, chodnika oraz
miejsca na pojemnik na odpady stałe zaprojektowano z kostki brukowej
betonowej fazowanej grubości 8 cm, przykładowo wskazano typ
„podwójne T” (wg firmy Libet) o wymiarach 16,3x19,8 cm lub
„domino/behaton” (wg firmy ZPB-Kaczmarek) o wymiarach 16,5x20,00 cm.
Do wykonania nawierzchni należy zastosować pełen asortyment
wybranego producenta kostek - kostki całe, połówki i brzegówki. Nawierzchnię kostki betonowej
wibroprasowanej z wypełnieniem szczelin suchym piaskiem drobno-ziarnistym zaprojektowano na
warstwie podsypki cementowo-piaskowej (1:4) grubości 5,00 cm i podbudowie pomocniczej z
mieszanki niezwiązanej 0/31,5 o grubości 20,00 cm, stabilizowanej cementem o klasie wytrzymałości
C3/4 (B 5,0) o grubości 15 cm.
Nawierzchnie z kostki brukowej ogranicza betonowy krawężnik o wym. 15x30x100 cm na
fundamencie z betonu C12/15.
Betonowa kostka brukowa to idealna warstwa ścieralna nawierzchni dróg dojazdowych i parkingów.
Do wykonania nawierzchni zaleca się stosowanie materiałów identycznych z wykorzystanymi przy
poprzednich realizacjach zagospodarowania terenu szpitala.
DROGA POŻAROWA i CHODNIK
Zaprojektowano drogę pożarową o szerokości 5,00 m z krawężnikami ulicznymi prostymi i łukowymi
(+2x0,15m) w odległości 10,75m i 11,00 m od sąsiadujących z nią budynków. Usytuowanie, wymiary,
łuki i itp. zostały uwarunkowane obowiązującymi przepisami dla dróg pożarowych oraz lokalizacją
rosnących na tym terenie drzew. Na drodze dopuszczono ruch dwukierunkowy. Chodnik
zaprojektowano o szerokości 1,50 m. Nawierzchnię drogi pożarowej i chodnika z kostki oraz
krawężniki zaprojektowano w kolorze szarym.
MIEJSCA POSTOJOWE
Przy drodze zaprojektowano łącznie 37 miejsc postojowych, w tym 3 miejsca dla osób
niepełnosprawnych.
Zaprojektowano 34 miejsca postojowe o szerokości 2,5 m i długości 5,00 m oraz 3 miejsca postojowe
o szerokości 3,60 m i długości 5,00 m, zlokalizowane bliżej wejścia do budynku – willi nr 7. Wszystkie
miejsca postojowe zaprojektowano w układzie prostopadłym do osi drogi. Jedno z miejsc dla osób
niepełnosprawnych zostało zlokalizowane w oddali od drogi pożarowej na niewymiarowym miejscu
postojowym przy istniejącej drodze dojazdowej do willi nr 7. Nawierzchnię miejsc postojowych należy
ułożyć z kostki w kolorze szarym, linie graniczne pomiędzy miejscami z kostki w kolorze czarnym.
MIEJSCE NA POJEMNIK NA OPDADY STAŁE
Miejsce zaprojektowano pomiędzy drogą pożarową, miejscami postojowymi a chodnikiem w pobliżu
willi nr 7 w miejscu obecnej płyty betonowej, którą należy rozebrać. Nawierzchnię miejsca należy
ułożyć z kostki w kolorze czarnym.
Nawierzchnie drogi i miejsc postojowych wraz z krawężnikami zaprojektowano na jednym poziomie
ze spadkami podłużnymi i poprzecznymi umożliwiającymi naturalny odpływ wód opadowych w
kierunku terenów zielonych.
POJEKT DROGI POŻAROWEJ, MIEJSC POSTOJOWYCH, CHODNIKA I MIEJSCA NA POJEMNIK NA
ODPADY STAŁE OBEJMUJE ODRĘBNY PROJEKT DROGOWY – CZĘŚĆ III OPRACOWANIA.
6
NAWIERZCHNIA POD ALTANAMI
Nawierzchnię pod altany zaprojektowano z kostki brukowej betonowej grubości 6 cm, przykładowo
wskazano drobną kostkę trapezową Antico-Romano (wg firmy Libet) o wymiarach 5,3x7,0x9,0 cm,
6,3x8,0x9,0 cm, 7,3x9,0x9,0cm, 8,3x10,0x9,0 cm, 9,3x11,0x9,0 cm.
Do wykonania nawierzchni należy zastosować pełen asortyment wybranego producenta kostek,
wszystkie pięć rodzajów. Nawierzchnię kostki betonowej z wypełnieniem szczelin suchym piaskiem
drobno-ziarnistym zaprojektowano na warstwie podsypki cementowo-piaskowej (1:4) grubości 3,00
cm i podbudowie zasadniczej z łamanego kruszywa kamiennego, stabilizowanego mechanicznie o
grubości 16,00 cm, ułożonego na piaskowej warstwie odsączającej o minimalnej grubości 10 cm.
Należy zachować spadek 0,5 % na zewnętrz koła, na teren zielony. Nawierzchnie z kostki brukowej
ogranicza betonowe obrzeże łukowe lub proste docinane, krawężnik o wym. 6x25x100 cm na
fundamencie z betonu C12/15. Nawierzchnię pod altany należy ułożyć z kostki w kolorze piaskowobeżowym.
Poziom nawierzchni powinien nawiązywać do poziomu prowadzących do nich alei. Na styku alei nie
dopuszcza się progu, wyższego niż 2 cm, lecz zaleca się aby nawierzchnie były na jednym poziomie.
Postarzana faktura kostki wpisuje się w historyczny charakter otaczającej zabudowy. Trapezowy
kształt i ilość elementów daje duże możliwości aranżacji i pozwala rysować w przestrzeni łuki, koła i
okręgi o dowolnej średnicy. Pod altany zaprojektowano nawierzchnię o kształcie koła, do nawierzchni
pod altanę nr 1 dodano fragment prostego dojścia.
NAWIERZCHNIA ALEI PARKOWYCH
Zaprojektowano aleje parkowe/ścieżki spacerowe o szerokości 1,50 m z krawężnikami typu
ogrodowego. W projekcie zaproponowano nawierzchnię naturalną, na przykładzie i wg technologii
firmy HanseGrand® .
Jest to wodo-przepuszczalna nawierzchnia mineralna, naturalnie stabilizowana, przeznaczona między
innymi na alejki parkowe, ścieżki rowerowe, edukacyjne i leśne, place zabaw.
Zaprojektowano nawierzchnię składająca się z wierzchniej warstwy HANSEGRAND grubości 30 mm na
warstwie dynamicznej HANSEMINERAL grubości 50 mm i podbudowie zasadniczej grubości 135-120
mm (minimum 120 mm) z kruszywa mineralnego, stabilizowanego mechanicznie. Należy zachować
nachylenie poprzeczne nawierzchni - 2% spadku. Nawierzchnia ścieżek jest ograniczona
krawężnikiem betonowym prostym i łukowym 6x25x100 cm na fundamencie z betonu C12/15.
Zaprojektowano nawierzchnię alei w kolorze beżowo-złotym (HanseGrand® Royal) ewentualnie w
kolorze żółtym (HanseGrand® Topaz).
Do wykonania nawierzchni zaleca się stosowanie materiałów identycznych z wykorzystanymi przy
HanseGrand®
to czysty materiał budowlany z wysokogatunkowych surowców, takich jak: łupki wysokogórskie,
specjalny wiążący żwir i kamień naturalny. Warstwa nie kruszy się i nie pyli, jest odporna na działanie
zewnętrznych warunków atmosferycznych oraz jest łatwa w obróbce. Posiada wysoką odporność na
ciężar, ścieranie i jest nie brudząca. Ponadto nadaje się na powierzchnie przeznaczone dla ruchu
wózków inwalidzkich. Posiada grubość ziarna od 0-8 mm, wagę 2 tony/m3, zagęszczenie 2,099 g/cm3.
Warstwa osadzana jest na głębokość 3-4 cm. Nachylenie poprzeczne powierzchni powinno wynosić 23 %. Pochylenie podłużne nawierzchni może wynosić dwukrotność pochylenia poprzecznego.
Powyżej 3% pochylenia poprzecznego musi być stosowany profil daszkowy. Gdy pochylenie podłużne
wynosi 10% to pochylenie poprzeczne powinno mieć 5%.
HanseMineral®
to warstwa dynamiczna między warstwą nośną a nawierzchnią wykonaną z HanseGrand® składająca
się z wielu wysokiej jakości surowców, jak grysy, spoisty żwir specjalny i miał kamienny. Warstwa
dynamiczna znacznie zwiększa długoletnią obciążalność ścieżek związanych wodą, ponadto zamyka
lukę w stopniowaniu ziarnistości od warstwy nośnej do warstwy nawierzchniowej. Nadaje się
7
zwłaszcza do ponownego profilowania rozjechanych ścieżek, jest stabilna pod kątem ziarnistości,
odporna na warunki atmosferyczne i łatwa w obróbce. Posiada wysoką wytrzymałość na ścinanie
połączoną z dobrym odprowadzaniem wody. Grubość ziarna jest produkowana w zakresie wielkości
0-8 lub 0-16 mm, zagęszczenie wynosi 2,099 g/cm3. Warstwę stosuje się o grubości 5–6 cm i
następnie dynamicznie zagęszcza. Optymalny spadek warstwy wynosi 2-3 %.
(HanseMineral® spełnia wymagania normy DIN 18035, HanseMineral® normy DIN 18035-5.
Kontrolę zewnętrzną zapewnia Politechnika Szczecińska Wydział Budownictwa i Architektury Katedra
Dróg, Mostów i Materiałów Budowlanych.) Materiał jest całkowicie przyjazny dla środowiska
naturalnego i znajduje się pod stałą kontrolą jakości.
Wskazówki dotyczące pielęgnacji ścieżek.
Pielęgnacja zimą - posypka zimowa HanseGrand® Zima , frakcja 2–5 mm. Zalety: antypoślizgowa,
mrozoodporna i ekologiczna. Dzięki stosowaniu posypki HanseGrand® Zima, alejki na wiosnę
przechodzą lifting, nawierzchnia na nowo oddycha.
W przypadku ewentualnych obniżeń wbudowanego materiału HanseGrand® należy:
- poluzować powierzchnię po ok. 4-6 tygodniach na głębokość ok. 2 cm,
- nanieść nową warstwę HanseGrand® i wielokrotnie walcować.
Każdej wiosny należy przeprowadzić mechaniczną pielęgnację dróg lub placów, a w przypadku
intensywniejszego użytkowania dwa razy w roku:
- lekkie poluzowanie za pomocą grabi,
- w razie potrzeby nanieść nową warstwę HanseGrand®, materiał powinien mieć niewielką
wilgotność, - powierzchnię przewalcować,
- na koniec ściągnąć lub wyrównać urządzeniem do pielęgnacji o szerokości minimum 2 m.
Urządzenia do pielęgnacji dostępne są w sklepach z wyposażeniem do boisk sportowych i kortów
tenisowych.
Teren zielony z zaprojektowanymi nowymi alejami jest otoczony z trzech stron drogami jezdnymi o
zróżnicowanej nawierzchni i różnym stanie krawężnika. Są to nowsze nawierzchnie z kostki brukowej,
betonowej z krawężnikami i starsze nawierzchnie betonowe ze zniszczonymi krawężnikami i bez
krawężnika. Projekt nie przewiduje w tych miejscach montażu nowego krawężnika, który powinien
zostać zamontowany przy wymianie nawierzchni.
8.2.ELEMENTY MAŁEJ ARCHITEKTURY
ALTANY
Zaprojektowano dwie nowe altany drewniane (nr 2 i 3) o przekątnych 3,00 lub 3,20 m i 4,00 m.
Przykładem są ośmiokątne altany typowe (firma Miki market/Altana ogrodowa nr 33) lub wykonane
indywidualnie wg wskazanych przykładów oraz wg altan istniejących na terenie szpitala, znajdujących
się w bezpośrednim sąsiedztwie inwestycji.
W skład obu ośmiokątnych altan wchodzą
między innymi:
- słupy nośne 12/12 cm z zastrzałami,
- dach skośny (bez nadstawki), pokrycie
dachowe gontem bitumicznym plaster miodu,
kolor czerwony,
- płotki/ogrodzenie pełne,
- malowanie-dwukrotnie drewnochronem
kolory wg altanek istniejących, słupy i
konstrukcja na zielono,
płotek na biało (farba określona jako
bezbarwna),
- ławki po obwodzie.
Dla altanek przewidziano posadowienie na nawierzchni z kostki brukowej.
8
Zaprojektowano również remont
i przeniesienie istniejącej altany (nr1)
na nowe utwardzone miejsce
przed willą nr 7.
Posadzkę istniejącej altany należy rozebrać.
Istniejąca altana powinna zostać
wyremontowana, oczyszczona i pomalowana.
LAMPY
Zaprojektowano oświetlenie zewnętrzne terenu nowej drogi pożarowej i miejsc postojowych wraz z
zasilaniem.
Przykładowo wybrano lampy składają się z oprawy oświetleniowej KLIO fi 400 mm, białej z czarnym
daszkiem fi 550 mm na typowym maszcie wysokości 4,00 m, osadzonym na prefabrykowanym
fundamencie (firmy ZPSO ROSA Tychy).
POJEKT OŚWIETLENIA OBEJMUJE ODRĘBNY PROJEKT ELEKTRYCZNY – CZĘŚĆ II OPRACOWANIA.
Zaprojektowano również wymianę dwóch lamp istniejących na lampy wg powyższego przykładu,
zlokalizowanych przy projektowanych alejach, bez wymiany sieci zasilającej
ŁAWKI PARKOWE I KOSZE
Zaprojektowano ławki i kosze wg nowych już zastosowanych na terenie szpitala, przykładowo firmy
PIS Rabka.
ŁAWKI PARKOWE NEPTUN o konstrukcji żeliwnej i drewnianym siedzisku
(listwy 180x10x4 cm, ilość siedzisko-3, oparcie-2 listwy)
Parametry:
- długość
180 cm,
- wysokość
68 cm,
- wysokość siedziska
35 cm,
- głębokość siedziska
42 cm.
Montaż – jako wolnostojące lub za pomocą
kołków rozporowych (opcja z dopłatą)
KOSZ RETRO BEZ DASZKA
Pojemność
35 l
Montaż – zabetonowanie w podłożu
Zaleca się stosowanie elementów małej architektury identycznych z wykorzystanymi przy
Na terenie inwestycji i oraz w bezpośrednim sąsiedztwie (wg dostarczonej przez Inwestora mapy)
znajduje się pełne uzbrojenie, sieci wodne, wodne hydrantowe, kanalizacji sanitarnej i deszczowej,
sieć energetyczna oświetleniowa i telekomunikacyjna i inne. Istnieje możliwość występowania
czynnych i nieczynnych sieci uzbrojenia nie ujętych na mapie.
Ponadto w miejscu projektowej drogi znajduje się hydrant, który zostanie zamieniony na hydrant
podziemny.
9
9. Warunki ochrony przeciwpożarowej.
Zaprojektowano drogę pożarową połączona z istniejącym systemem dróg głównych, wewnętrznych
dojazdowych i pożarowych. Parametry drogi odpowiadają przepisom obowiązującym dla dróg
pożarowych.
Droga ma odpowiednią nawierzchnię i jest zlokalizowana 10,75m i 11,00m od sąsiednich budynków,
ma szerokość 5,0 m i promienie zewnętrznych krawędzi wynoszące 11,0 m.
W miejscu projektowej drogi znajduje się sieć wodociągowa i hydrant, który zostanie zdemontowany
i zamieniony na hydrant podziemny.
10. Podstawa opracowania.
- zlecenie Inwestora,
- uzgodnienia z Inwestorem,
- obowiązujące przepisy i normy,
- miejscowy plan zagospodarowania przestrzennego,
- mapa sytuacyjna do celów projektowych w skali 1:500 dostarczona przez Inwestora,
- wizje lokalne,
- uzgodnienia międzybranżowe.
11. Uwagi końcowe.
W trakcie prowadzenia prac budowlanych należy kontaktować się z projektantami :
- przy stwierdzeniu warunków istniejących innych niż założone w projekcie – przebieg drogi i alei
uwarunkowano istniejącą zielenią - drzewami,
- w przypadku wątpliwości, bądź prac wymagających rozszerzenia,
- w celu ustalenia i dobrania materiałów.
Projekt nie został poprzedzony badaniami gruntu, projekt geologiczny nie był objęty zakresem
niniejszego opracowania. Jednak wykonawca ma możliwość zapoznania się z warunkami gruntowowodnymi na podstawie projektu geologicznego, wykonanego w 2012 roku dla innej, wcześniej
opracowanej i wykonanej części terenu szpitala.
W celu dążenia do jednolitego wyglądu, standardu i estetyki terenu zaleca się stosowanie materiałów
nawierzchni i elementów małej architektury identycznych z wykorzystanymi przy poprzednich
realizacjach zagospodarowania terenu szpitala.
Wszelkie zmiany wprowadzane przez Inwestora i Wykonawcę na etapie realizacji należy przed
wykonaniem skonsultować z Projektantami. Za wszelkie konsekwencje wprowadzanych zmian, o
których nie powiadomiono i których nie skonsultowano z Projektantami, pracownia projektowa nie
bierze odpowiedzialności.
Wszystkie nazwy handlowe podane w niniejszym opracowaniu są podane jako przykładowe,
projektanci dopuszczają zastosowanie innych rozwiązań równoważnych, spełniających te same lub
wyższe parametry jak parametry i materiały podane w projekcie, w każdym wypadku należy spełnić
wszystkie wymogi wynikające z technologii i instrukcji poszczególnych producentów.
Niniejsze opracowanie jako „utwór architektoniczny i architektoniczno-urbanistyczny” jest chroniony
prawem autorskim na podstawie Ustawy o prawie autorskim i prawach pokrewnych z dnia 4 lutego
1994 r. ( Dz.U. nr 80 z 2000 r. poz. 904 z późn.zm.)
upr. nr 1643/94/Lo, WP- 0189
mgr inż. arch. Lidia Kaźmierczak-Ratajczak
upr. nr 1349/89/Lo, WP- 0086
10
12. Informacja dotycząca bezpieczeństwa i ochrony zdrowia.
Nazwa i adres obiektu:
ZAGOSPODAROWANIE TERENU – DROGA POŻAROWA, STREFA PARKINGOWA ORAZ TEREN
TERAPEUTYCZNO-REKREACYJNY DLA PACJENTÓW ODDZIAŁU LECZENIA
ALKOHOLOWYCH ZESPOŁÓW ABSTYNENCYJNYCH
na działce o nr ewidencyjnym 1894/16, 64-000 Kościan, Pl. Paderewskiego 1a
INWESTOR /adres:
Wojewódzki Szpital Neuropsychiatryczny
im. Oskara Bielawskiego w Kościanie
Pl. Paderewskiego 1 a
64-000 Kościan
Projektanci:
część I - ZAGOSPODAROWANIE TERENU, ARCHITEKTURA
mgr inż. arch. Lidia Kaźmierczak- Ratajczak
OPIS:
NAWIERZCHNIE I MAŁA ARCHITEKTURA
POSADOWIENIE NAWIERZCHNI - spód - najniżej ok. 50 cm względem terenu;
WYSOKOŚCI - lamp 4,30 m ponad teren;
1. ZAKRES ROBÓT, KOLEJNOŚĆ REALIZACJI.
ROBOTY BUDOWLANE :
- organizacja placu budowy,
- wykonanie wykopów pod warstwy nawierzchni jezdnych, alei i pod altany,
- wykonanie wykopów i fundamentowych oświetlenia,
- wznoszenie masztów i słupów, montaż oświetlenia,
- montaż nowych altan,
- demontaż i montaż istniejącej altany w nowym miejscu,
- wykonanie nawierzchni.
2.WYKAZ OBIEKTÓW ISTNIEJĄCYCH.
Teren nie jest zabudowany, na terenie inwestycji znajduje się drewniana altana.
3. ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA
I ZDROWIA LUDZI.
Na terenie nie ma widocznych elementów stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi.
Na terenie inwestycji i w bezpośrednim sąsiedztwie znajduje się pełne uzbrojenie, sieci wodne,
wodne hydrantowe, kanalizacji sanitarnej i deszczowej, sieci energetycznej oświetleniowej i
telekomunikacyjnej i innych.Istnieje możliwość występowania czynnych i nieczynnych sieci uzbrojenia
nie ujętych na mapie.
4. WSKAZANIE ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, SKALA,
RODZAJ, MIEJSCE I CZAS WYSTĘPOWANIA.
Przewiduje się możliwość wystąpienia zagrożeń podczas prowadzenia następujących robót :
- roboty, przy wykonywaniu, których istnieje ryzyko upadku z wysokości do 1,0m :
- wykopy pod projektowane nawierzchnie,
- roboty, przy wykonywaniu których istnieje ryzyko upadku z wysokości ponad 3,0m :
- montaż słupów oświetlenia,
- roboty wykonywane przy użyciu dźwigu - rozładunek i montaż materiałów budowlanych o znacznym ciężarze,
- montaż gotowych altanek.
Ponadto należy uwzględnić fakt, ze prace będę wykonywane na terenie czynnego szpitala
neuropsychiatrycznego, gdzie mogą przebywać pacjenci i odwiedzający.
11
5. SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI
PRAC SZCZEGÓLNIE NIEBEZPIECZNYCH.
Przed przystąpieniem do wykonywania robót szczególnie niebezpiecznych Kierownik Budowy
zobowiązany jest do przeprowadzenia instruktażu podczas którego :
powinni zostać poinformowani o możliwych zagrożeniach,
skontrolowani pod względem stosowania środków ochrony osobistej,
zaznajomieni z projektem organizacji robót,
Stały nadzór nad pracami szczególnie niebezpiecznymi powinni pełnić Kierownik Budowy .
Instruktaż każdorazowo zapisywać w Zeszycie Instruktażu BHP z podaniem :
wykazu osób biorących udział,
osoby pełniącej nadzór nad realizacją,
zakresu instruktażu.
Podstawowymi aktami prawnymi, na które powoływać się będzie osoba prowadząca instruktaż będą:
- rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i
higieny pracy przy wykonywaniu robót budowlanych (Dz.U.z 2003 r. nr 47 poz.401.),
rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i
Higieny Pracy (Dz. U. z 2003 Nr 169, poz.1650.),
- obowiązujące Polskie Normy i przepisy.
6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH
NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANYCH ROBÓT BUDOWLANYCH W STREFACH
SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA.
Do wykonywania prac szczególnie niebezpiecznych będą uprawnieni pracownicy:
bez przeciwwskazań lekarskich do zatrudnienia przy tych pracach,
pełnoletni,
dodatkowo przeszkoleni w zakresie bezpieczeństwa przy tych pracach,
posiadający dodatkowe uprawnienia wymagane przy niektórych rodzajach prac szczególnie
niebezpiecznych.
Roboty przy których wykonywaniu istnieje ryzyko upadku z wysokości do 1,0 m
wszelkie wykopy związane z wykonaniem fundamentów zostaną wydzielone biało-czerwoną taśmą
BHP,
ujęte w odpowiedniej strefie niebezpiecznej i oznaczone tablicami
„UWAGA! WYKOPY !– STREFA NIEBEZPIECZNA!”
Roboty przy których wykonywaniu istnieje ryzyko upadku z wysokości ponad 3,0 m
dla robót tych zostanie wydzielona strefa niebezpieczna – 6 m, oznaczona dwoma tablicami
„UWAGA! STREFA NIEBEZPIECZNA” i wydzielona biało-czerwoną taśmą BHP.
- prace na wysokości prowadzone będą z rusztowań inwentaryzowanych z barierą BHP (
zaopatrzonych w atest oraz instrukcję producenta),
- podczas prac na wysokości pracownicy zabezpieczeni będą w pasy ochronne z linką umocowaną do
stałych elementów konstrukcji,
- na rusztowaniu wywieszona zostanie tabliczka informująca o dopuszczalnej wielkości obciążenia
pomostów,
-wchodzenie i schodzenie z rusztowań odbywać się będzie w pionach komunikacyjnych
Roboty wykonywane przy użyciu dźwigu :
przy wszystkich pracach z użyciem dźwigu budowlanego Kierownik wyznaczy pracownika do obsługi
haka,
przy przemieszczaniu ładunków ponad stanowiskami pracy operatorzy są zobowiązani podawać
sygnały ostrzegawcze, a pracownicy powinni w tym czasie przerwać pracę i usunąć się poza zasięg
przemieszczanego ładunku,
- ładunki mogą być przemieszczane ponad miejscami pracy na wysokości nie mniejszej niż 2,5 m,
12
ładunki przemieszczane wymagają odpowiednich pojemników i zawiesi, stosowanie zwykłych
sposobów zawieszania na haku maszyn jest niedopuszczalne
7.UWAGI:
- ponadto przed przyjęciem do pracy wszyscy pracownicy muszą przejść stanowiskowe szkolenie BHP
oraz wykonać badania lekarskie, w zakresie odpowiednim do rodzaju wykonywanej pracy,
- również podczas zatrudnienia pracownicy są zobowiązani do brania udziału (raz w roku) w
szkoleniach BHP i wykonywania badań lekarskich – wstępnych, okresowych i kontrolnych wg zakresu
określonego w rozporządzeniu Ministra Zdrowia i Opieki Społecznej oraz Kodeksu Pracy,
- niniejsza informacja nie zwalnia Kierownika Budowy od wykonania szczegółowego
Planu Bezpieczeństwa i ochrony zdrowia dla budowy budynku.
Opracowanie:
upr. nr 1643/94/Lo, WP- 0189
mgr inż. arch. Lidia Kaźmierczak-Ratajczak
upr. nr 1349/89/Lo, WP- 0086
13

ZAGOSPODAROWANIE TERENU, ARCHITEKTUR

Transkrypt

Podobne dokumenty

1. Instalacja wentylacji Istniejącą instalację wentylacyjną odciągów
