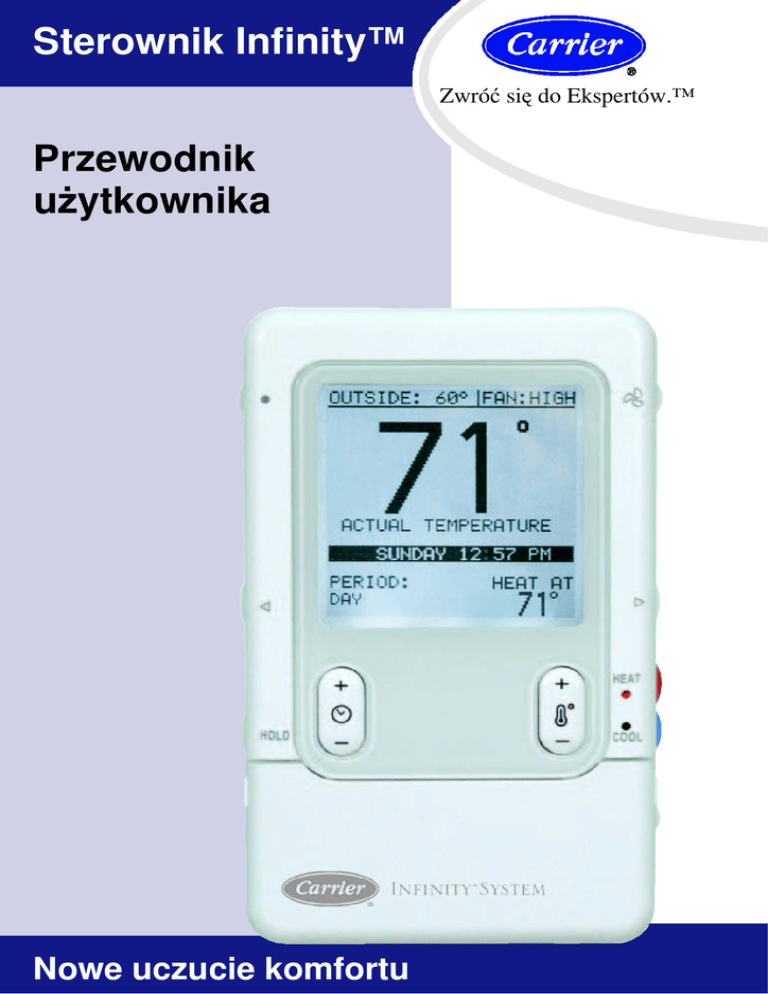

Sterownik Infinity™
Zwró si do Ekspertów.™
Przewodnik
u ytkownika
Nowe uczucie komfortu
GRATULACJE!
Decyzja o wyborze Sterownika
Infinity™ firmy Carrier stawia
Pa stwa w wybranej grupie
u ytkowników, którzy
rozumiej wag precyzyjnej
regulacji komfortu i doceniaj
zalety prostego, intuicyjnego
interfejsu u ytkownika.
Dzi kujemy serdecznie za
obdarzenie firmy Carrier
Pa stwa zaufaniem.
Firma Carrier dostarcza
najlepsze urz dzenia do
zapewniania komfortu od roku
1904. Pa stwa nowy Sterownik
Infinity stanowi jeszcze jeden
przykład technologii komfortu
wysokiej jako ci, z której
słyniemy.
Prosimy o po wi cenie kilku
chwil na przejrzenie
niniejszego podr cznika…
ustawienie programu pracy
dopasowanego do Pa stwa
stylu ycia... a nast pnie
zrelaksowanie si i cieszenie
komfortem!
Przycisk
temperatury/wilgotno ci
Wy wietla aktualn wilgotno
powietrza wewn trz b d
temperatur zewn trzn .
Temperatura pomieszczenia
Data i godzina
Pora Wy wietla por dla
programu pracy.
Lewy przycisk
Stan akcesoriów.
Przycisk blokady
Powoduje zablokowanie
temperatury na stałe.
Przycisk czas (+\–)
Przycisk programu
Słu y do wej cia i opuszczenia
programu pracy.
Przycisk wakacji
Wł cza/wył cza ustawienia
trybu wakacji.
Przycisk przewijania
Słu y do przewijania w gór
i w dół ekranu podczas
programowania i dokonywania
ustawie .
Ustawienia
wentylatora
Przycisk wentylatora
Wybiera tryb pracy
wentylatora „szybki”,
„ redni”, „wolny”, „auto”.
Nastawa temperatury
ogrzewania /
chłodzenia
Prawy przycisk
Stan systemu.
Przycisk ogrzewania
Wybiera prac w trybie
ogrzewania.
Przycisk chłodzenia
Wybiera prac w trybie
chłodzenia.
LEDy ogrzewania/
chłodzenia Sygnalizuj
ogrzewanie/chłodzenie.
Przycisk temperatury
(+\-)
Wył cznik
Wł cza i wył cza
system.
Przycisk ustawie
zaawansowanych
Zapewnia dost p do
parametrów funkcji.
Przycisk ustawie
podstawowych
Zapewnia dost p do
bie cej daty, godziny
i wymaganego poziomu
wilgotno ci.
SPIS TRE CI
SZYBKI START ............................ 2
USTAWIENIA PODSTAWOWE .... 6
Ustawianie daty, godziny
i wilgotno ci................................ 6
PRACA NORMALNA .................... 7
Wł czanie i wył czanie systemu 7
Ogrzewanie................................ 7
Ogrzewanie dodatkowe.............. 7
Ogrzewanie awaryjne................. 7
Chłodzenie ................................. 8
Auto ........................................... 8
Regulacja bie cej temperatury . 9
Regulacja temperatury
ogrzewania ............................. 9
Regulacja temperatury
chłodzenia .............................. 9
Regulacja pr dko ci wentylatora10
Blokada bie cej temperatury .. 10
Funkcja i ustawienia wakacji .... 10
Sprawdzenie stanu systemu
(prawy przycisk) ....................... 11
Stan akcesoriów (lewy przycisk)12
Kasowanie wska nika zu ycia
akcesoriów ............................... 12
Komunikaty konserwacyjne
akcesoriów ............................... 13
Komunikaty serwisowe............. 14
Blokada klawiatury ................... 15
1
FUNKCJE PROGRAMOWALNE,
KONFIGURACJA I OBSŁUGA... 16
Pod wietlenie .......................... 16
Okre lanie programu pracy...... 16
Wprowadzanie programu pracy 17
Jeden program na wszystkie dni18
Program na dni robocze........... 19
Program na dni weekendowe... 20
Program na ka dy dzie .......... 21
Kopiowanie programu .............. 22
Programowanie pr dko ci
wentylatora .............................. 23
FUNKCJE WENTYLACJI,
KONFIGURACJA I OBSŁUGA... 24
Wentylacja wie ym powietrzem24
USTAWIENIA ZAAWANSOWANE25
Komunikaty konserwacyjne
akcesoriów............................... 25
O wietlenie .............................. 26
Wilgotno ogrzewania ............ 27
Wilgotno chłodzenia ............. 28
Ustawienia wakacji .................. 29
SŁOWNICZEK ............................ 31
SZYBKI START
2
Niniejszy przewodnik opisuje podstawowe działania dotycz ce
konfiguracji i obsługi Sterownika Infinity™.
Ustawianie daty, godziny i wymaganej wilgotno ci
1 Otwórz klapk w podstawie Sterownika
Infinity™.
2 Naci nij przycisk BASIC
(PODSTAWOWE).
3 Ustaw pod wietlon godzin za pomoc
przycisku CZAS (+\-).
4 Naci nij SCROLL (PRZEWIJANIE), aby
pod wietli MINUTE (MINUTY).
5 Ustaw minuty za pomoc przycisku CZAS (+\-).
6 Naci nij SCROLL (PRZEWIJANIE), aby pod wietli DAY
(DATA).
7 Ustawiaj dat za pomoc przycisku CZAS (+\-), a uzyskasz
dat bie c .
8 Naci nij SCROLL (PRZEWIJANIE), aby pod wietli
HUMIDITY (WILGOTNO ).
9 Naci nij czerwony przycisk HEAT (OGRZEWANIE), aby
ustawi wilgotno ogrzewania.
10 Ustaw wymagan wilgotno ogrzewania za pomoc
przycisków (+\-).
11 Naci nij niebieski przycisk COOL (CHŁODZENIE), aby
ustawi wilgotno chłodzenia.
12 Ustaw wymagan wilgotno chłodzenia za pomoc
przycisków (+\-).
13 Naci nij przycisk BASIC (PODSTAWOWE) lub zamknij
klapk , aby zako czy ustawienia.
Regulacja temperatury ogrzewania
1 Naci nij czerwony przycisk HEAT (OGRZEWANIE). Przej cie
w tryb ogrzewania jest sygnalizowane za wieceniem si
czerwonego LED obok przycisku.
SZYBKI START
2
3
3
Za pomoc przycisku TEMP (+\-) wybierz wymagan
temperatur , która zostanie wy wietlona w dolnym prawym
rogu. Czas pomijania zostanie wy wietlony w dolnym lewym
rogu. Zwró uwag , i czas pomijania nie pojawi si
w przypadku wył czenia programu.
Mo esz zmodyfikowa czas pomijania z dokładno ci do 15
minut poprzez naciskanie przycisku CZAS (+\-) do momentu
wybrania wymaganego czasu pomijania.
– ALBO –
Naci nij przycisk HOLD (BLOKADA), aby
pomin ustawienia programu na stałe.
Regulacja temperatury chłodzenia
1 Naci nij niebieski przycisk COOL (CHŁODZENIE). Przej cie
w tryb chłodzenia jest sygnalizowane za wieceniem si
niebieskiego LED obok przycisku.
2 Za pomoc przycisku TEMP (+\-) wybierz wymagan
3 Mo esz zmodyfikowa czas pomijania z dokładno ci do 15
– ALBO –
Naci nij przycisk HOLD (BLOKADA), aby pomin ustawienia
programu na stałe.
Instrukcja szybkiego programowania
Poni sza instrukcja dotyczy utworzenia jednego programu pracy
powtarzalnego codziennie. Wi cej informacji dotycz cych
programowania i tworzenia osobnych programów dla dni
roboczych, dni weekendowych b d wszystkich, podane jest
SZYBKI START
4
w rozdziale FUNKCJE PROGRAMOWALNE, KONFIGURACJA
I OBSŁUGA na stronach 16 – 23 niniejszego podr cznika.
Jeden program na wszystkie dni
Infinity™.
2 Naci nij przycisk SCHEDULE
(PROGRAM).
3 Naciskaj przycisk LEWY b d PRAWY
do momentu wy wietlenia „ALLDAYS”
(„WSZYSTKIE DNI”).
4 Zostanie pod wietlona pora WAKE (RANO). Ustaw czas
pocz tkowy dla tej pory za pomoc przycisku CZAS (+/-).
5 Naci nij czerwony przycisk HEAT (OGRZEWANIE). Zacznie
migota temperatura ogrzewania.
6 Ustaw temperatur ogrzewania za pomoc przycisku TEMP
(+\-).
7 Naci nij niebieski przycisk COOL (CHŁODZENIE). Zacznie
migota temperatura chłodzenia.
8 Ustaw temperatur chłodzenia za pomoc przycisku TEMP
(+\-).
9 Ustaw pozostałe pory: „DAY” („DZIE ”), „EVENING”
(„WIECZÓR”) oraz „SLEEP” („NOC”), wybieraj c odpowiedni
por za pomoc przycisku SCROLL (PRZEWIJANIE),
a nast pnie przechodz c przez kroki 5 – 9 w celu ustawienia
temperatury i czasu.
10 Wyjd z trybu programowania poprzez zamkni cie klapki
b d naci ni cie przycisku SCHEDULE (PROGRAM).
SZYBKI START
5
Komunikaty
Sterownik Infinity™ zapewnia istotne i u yteczne komunikaty
konserwacyjne i serwisowe wy wietlane na wy wietlaczu.
Komunikaty konserwacyjne akcesoriów: Komunikat akcesoriów
powiadamia o nadej ciu terminu konserwacji filtra powietrza, tacy
nawil acza, lampy UV b d wentylatora. W przypadku pojawienia
si komunikatu akcesoriów przeprowad czynno ci konserwacyjne
samodzielnie ALBO skontaktuj si z dealerem lub instalatorem.
Komunikaty serwisowe: W przypadku pojawienia si komunikatu
serwisowego skontaktuj si z dealerem lub instalatorem.
Dodatkowe informacje dotycz ce komunikatów serwisowych
i konserwacyjnych podane s w rozdziale KOMUNIKATY
SERWISOWE I KONSERWACYJNE AKCESORIÓW na stronach
13 – 14 niniejszego podr cznika.
USTAWIENIA PODSTAWOWE
6
Ustawianie daty, godziny i wymaganej wilgotno ci
1 Otwórz klapk w podstawie Sterownika Infinity™.
2 Naci nij przycisk BASIC
(PODSTAWOWE).
3 Ustaw pod wietlon godzin za pomoc
przycisku CZAS (+\-).
4 Naci nij SCROLL (PRZEWIJANIE), aby
pod wietli MINUTE (MINUTY).
Ustaw minuty za pomoc przycisku CZAS (+\-).
Naci nij SCROLL, aby pod wietli DAY (DATA).
Ustaw bie c dat za pomoc przycisku CZAS (+\-).
Naci nij SCROLL, aby pod wietli HUMIDITY (WILGOTNO ).
Naci nij czerwony przycisk HEAT (OGRZEWANIE), aby
ustawi wilgotno ogrzewania.
10 Ustaw wymagan wilgotno w trybie ogrzewania za pomoc
przycisków (+\-).
11 Naci nij niebieski przycisk COOL (CHŁODZENIE), aby
ustawi wilgotno chłodzenia.
12 Ustaw wymagan wilgotno w trybie chłodzenia za pomoc
przycisków (+\-).
13 Je eli zainstalowano wentylator, naci nij SCROLL, aby
pod wietli FRESH AIR ( WIE E POWIETRZE).
14 Skonfiguruj wie e powietrze za pomoc przycisku TEMP
(+/-). Opis konfiguracji wie ego powietrza jest podany
w rozdziale WENTYLACJA WIE YM POWIETRZEM
na stronie 24 niniejszego podr cznika.
15 Naci nij przycisk BASIC, aby zako czy ustawienia.
– ALBO –
W przypadku konieczno ci zmiany jednego z ustawie ,
za pomoc przycisku SCROLL (PRZEWIJANIE) pod wietl
odpowiedni pozycj i dokonaj zmian.
16 Zamknij klapk .
UWAGA: Mo esz zako czy ustawienia w dowolnym momencie.
Podczas wychodzenia, je eli dokonałe zmian zostaniesz zapytany,
czy zapisa zmiany. Wybierz „YES” („TAK”), aby zmiany zapisa ,
b d „NO” („NIE”), aby przywróci poprzednie ustawienia.
5
6
7
8
9
PRACA NORMALNA
7
Wł czanie i wył czanie systemu
Przycisk OFF słu y do wł czania i wył czania systemu.
Ogrzewanie
W celu wybrania ogrzewania naci nij czerwony
przycisk HEAT (OGRZEWANIE). Przej cie
w tryb ogrzewania jest sygnalizowane
za wieceniem si czerwonego LED obok
przycisku. Wł czenie ogrzewania jest
sygnalizowane pulsowaniem czerwonego LED.
(LEDy mo na wył czy . Informacje
szczegółowe podane s w rozdziale
USTAWIENIA ZAAWANSOWANE –
O WIETLENIE na stronie 26.) Temperatura
ogrzewania pojawi si w dolnym prawym rogu
ekranu przy napisie „HEAT AT.”
(„OGRZEWANIE NA”).
Ogrzewanie dodatkowe
Ogrzewanie dodatkowe to dodatkowy stopie ogrzewania
elektrycznego wbudowany do wielu systemów pomp ciepła.
Ogrzewanie dodatkowe jest wł czane przez system automatycznie
w wypadku zbyt niskiej temperatury, w której pompa ciepła nie
mo e efektywnie ogrza domu. Działanie ogrzewania dodatkowego
jest sygnalizowane pulsuj cym czerwonym LED obok przycisku.
(LEDy mo na wył czy . Informacje szczegółowe podane s w
rozdziale USTAWIENIA ZAAWANSOWANE – O WIETLENIE
na stronie 26.) Poni ej temperatury pomieszczenia pojawi si napis
„AUXILIARY HEAT ACTIVE” („WŁ CZONE OGRZEWANIE
DODATKOWE”).
Ogrzewanie awaryjne
Ogrzewanie awaryjne to dodatkowy stopie ogrzewania
elektrycznego wbudowany do wielu systemów pomp ciepła.
Ogrzewanie awaryjne jest wł czane w przypadku awarii pompy
ciepła i konieczno ci ogrzewania domu, b d te po wł czeniu
PRACA NORMALNA
8
przez u ytkownika. Ogrzewanie awaryjne jest wł czane r cznie
poprzez naci ni cie czerwonego przycisku HEAT (OGRZEWANIE)
przez cztery sekundy. Działanie ogrzewania awaryjnego jest
sygnalizowane pulsuj cym czerwonym LED obok przycisku.
Poni ej temperatury pomieszczenia pojawi si napis
„EMERGENCY HEAT” („OGRZEWANIE AWARYJNE”) w miejscu
napisu „ACTUAL TEMPERATURE” („TEMPERATURA
RZECZYWISTA”). W celu wył czenia ogrzewania awaryjnego
naci nij czerwony przycisk HEAT (OGRZEWANIE) b d niebieski
przycisk COOL (CHŁODZENIE).
Chłodzenie
W celu wybrania chłodzenia naci nij niebieski
przycisk COOL (CHŁODZENIE). Przej cie
w tryb chłodzenia jest sygnalizowane
za wieceniem si niebieskiego LED obok
przycisku. Wł czenie chłodzenia jest
sygnalizowane pulsowaniem niebieskiego LED.
(LEDy mo na wył czy . Informacje
szczegółowe podane s w rozdziale
USTAWIENIA ZAAWANSOWANE –
O WIETLENIE na stronie 26.)
Zaprogramowana temperatura chłodzenia
pojawi si w dolnym prawym rogu ekranu przy
napisie „COOL AT.” („CHŁODZENIE NA”).
Auto
Funkcja AUTO pozwala Sterownikowi Infinity™
automatycznie przeł cza si mi dzy trybem
ogrzewania i chłodzenia w celu utrzymania
komfortu w przej ciowych porach roku. W celu
wybrania trybu AUTO naci nij równocze nie
czerwony przycisk HEAT (OGRZEWANIE) oraz
niebieski przycisk COOL (CHŁODZENIE).
Za wieci si czerwony i niebieski LED i zostanie
wy wietlona temperatura ogrzewania
i chłodzenia.
PRACA NORMALNA
9
Regulacja temperatury ogrzewania
Sterownik Infinity™ umo liwia regulacj temperatury wewn trznej
w dowolnym momencie, pomijaj c ustawienia zaprogramowane.
1 Naci nij czerwony przycisk HEAT (OGRZEWANIE). Przej cie
w tryb ogrzewania jest sygnalizowane za wieceniem si
czerwonego LED obok przycisku.
– ALBO –
programu na stałe.
Regulacja temperatury chłodzenia
1 Naci nij niebieski przycisk COOL (CHŁODZENIE). Przej cie
w tryb chłodzenia jest sygnalizowane za wieceniem si
niebieskiego LED obok przycisku.
– ALBO –
programu na stałe.
PRACA NORMALNA
10
Regulacja pr dko ci wentylatora
Sterownik Infinity™ umo liwia regulacj pr dko ci wentylatora
podczas jego pracy.
1 Naci nij przycisk WENTYLATOR, aby ustawi pr dko
wentylatora na LOW (NISK ), MEDIUM ( REDNI ), HIGH
(WYSOK ) b d AUTO. Po wył czeniu systemu za pomoc
Sterownika Infinity™ wentylator jest ustawiony na OFF.
Blokada bie cej temperatury
programu i zablokowa na stałe bie c nastaw temperatury
pomieszczenia. Aby powróci do zaprogramowanego programu
pracy naci nij ponownie przycisk HOLD (BLOKADA).
UWAGA: Funkcja nie jest dost pna, je eli program jest wył czony.
Funkcja i ustawienia wakacji
Praca w trybie VACATION (WAKACJE) daje
oszcz dno ci energii przy nieobecno ci
domowników i zapewnia komfort w domu
w momencie ich powrotu.
Infinity™.
2 Naci nij przycisk VACATION (WAKACJE).
3 Za pomoc przycisku TEMP (+\-) ustaw wymagan
temperatur pracy w trybie VACATION (WAKACJE).
4 Za pomoc przycisku TEMP (+\-) ustaw wymagan ilo dni
pracy w trybie VACATION (WAKACJE), wy wietlan
w dolnym lewym rogu ekranu.
5 Naci nij przycisk VACATION (WAKACJE), aby wł czy tryb
VACATION (WAKACJE).
6 Zostaniesz poproszony o potwierdzenie wł czenia trybu
VACATION (WAKACJE). Naci nij przycisk PRAWY, aby
potwierdzi , b d LEWY, aby anulowa .
PRACA NORMALNA
7
11
Uwaga: Masz 15 minut na dokonanie zmian temperatury b d
czasu trwania po uaktywnieniu trybu VACATION
(WAKACJE). Wszystkie zmiany dokonane po upływie 15
minut b d traktowane jako tymczasowe pomini cie ustawie
trybu wakacji.
System automatycznie powróci do normalnego działania po
upływie wybranej ilo ci dni wakacji.
– ALBO –
W celu anulowania trybu VACATION (WAKACJE)
w dowolnym momencie naci nij przycisk VACATION
(WAKACJE). Zostaniesz poproszony o potwierdzenie
anulowania trybu VACATION (WAKACJE). Naci nij przycisk
PRAWY, aby anulowa , b d LEWY, aby zaniecha
anulowania.
Wi cej informacji dotycz cych wyboru domy lnej temperatury,
wilgotno ci i ustawie wentylatora w trybie VACATION (WAKACJE)
jest podane w rozdziale USTAWIENIA ZAAWANSOWANE
niniejszego podr cznika na stronie 29.
Sprawdzenie stanu systemu
Funkcja stanu systemu umo liwia podgl d szczegółowych
informacji dotycz cych stanu systemu.
1 Naci nij i przytrzymaj przycisk PRAWY przez dwie sekundy,
aby sprawdzi :
– Stan urz dzenia
– Stan akcesoriów
– Bie c wilgotno
– Docelow wilgotno
2 Naci nij ponownie przycisk PRAWY, aby powróci do ekranu
głównego.
– ALBO –
Ekran stanu zniknie automatycznie po upływie 60 sekund.
PRACA NORMALNA
12
Stan akcesoriów
Ekran stanu akcesoriów pozwala sprawdzi przybli one zu ycie
mechanicznego b d elektronicznego oczyszczacza powietrza,
tacy nawil acza i lamp UV przed nadej ciem terminu okresowej
konserwacji. Ekran stanu akcesoriów wy wietla równie nazw
serwisu oraz numer telefonu. Z poziomu tego ekranu mo na
równie wyzerowa wska niki zu ycia akcesoriów.
1 Naci nij i przytrzymaj przez dwie sekundy przycisk LEWY
w celu wy wietlenia stanu:
– Filtra powietrza (FILTER)
– Tacy nawil acza (HUM. PAD)
– Lamp UV
2 Naci nij przycisk PRAWY, aby wyj z ekranu.
Zerowanie wska nika zu ycia akcesoriów
Po wymianie b d wyczyszczeniu filtra powietrza, tacy nawil acza
b d lampy UV mo esz r cznie wyzerowa procentowy wska nik
zu ycia odpowiedniego akcesorium.
1 Naci nij i przytrzymaj przycisk LEWY w celu przej cia do
ekranu ACCESSORY STATUS (STAN AKCESORIÓW).
2 Za pomoc przycisku SCROLL (PRZEWIJANIE) pod wietl
akcesorium, które chcesz wyzerowa .
3 Naci nij przycisk PRAWY, aby wyzerowa wybrane
akcesorium.
4 Naci nij przycisk LEWY, aby wyj z ekranu.
– ALBO –
5 Kontynuuj zerowanie wska ników zu ycia akcesoriów.
PRACA NORMALNA
13
Komunikaty konserwacyjne akcesoriów
Komunikaty konserwacyjne akcesoriów przypominaj o terminie
konserwacji akcesoriów. Mo e wyst pi do pi ciu komunikatów,
w zale no ci od akcesoriów zainstalowanych w systemie:
– Wymie lampy UV
– Wymie tac nawil acza
– Oczy filtr powietrza – EAC
– Oczy lub wymie filtr powietrza
– Oczy filtr wentylatora
PRZYPOMNIJ PÓ NIEJ: Naci ni cie przycisku LEWY i wybranie
REMIND LATER (PRZYPOMNIJ PÓ NIEJ) spowoduje ponowne
pojawienie si komunikatu stanu akcesoriów po upływie siedmiu
dni. Komunikat ten nie pojawi si ponownie po upływie siedmiu dni,
je eli zostanie wyzerowany wska nik zu ycia.
ZANIECHAJ POWIADOMIENIA: Naci nij przycisk PRAWY
i wybierz DISMISS NOTICE (ZANIECHAJ POWIADOMIENIA), aby
skasowa komunikat konserwacyjny akcesoriów. Komunikat ten
pojawi si ponownie przy nast pnym cyklu konserwacji.
Cykl konserwacji nawil acza, lampy UV oraz EAC jest oparty
o upływ czasu i mo e zosta skonfigurowany przez instalatora.
Warto ci domy lne s nast puj ce:
EAC:
3 miesi ce pracy
Nawil acz:
12 miesi cy pracy
Lampa UV:
12 miesi cy pracy
Filtr wentylatora:
3 miesi ce pracy
Cykl konserwacji MEDIA b d EAC + MEDIA jest oparty
o rzeczywiste ograniczenie przepływu powietrza, które jest
automatycznie wykrywane przez system.
PRACA NORMALNA
14
Komunikaty serwisowe
Komunikaty serwisowe przypominaj o terminie przeprowadzenia
okresowego przegl du urz dzenia b d informuj o awarii systemu.
Mo e by do trzech komunikatów, w zale no ci od wymaganego
poziomu serwisu:
– Zalecany przegl d okresowy
– Awaria systemu
– Awaria krytyczna
ROUTINE MAINTENANCE RECOMMENDED (ZALECANY
PRZEGL D OKRESOWY): Taki komunikat pojawia si , gdy
powinien zosta przeprowadzony przegl d okresowy maj cy
na celu utrzymanie optymalnej wydajno ci systemu. Naci nij
przycisk PRAWY, aby wybra DISMISS NOTICE (ZANIECHAJ
POWIADOMIENIA) i skasuj komunikat konserwacyjny. Komunikat
nie pojawi si ponownie przed upływem czasu wymaganego do
przegl du (domy lnie 12 miesi cy). Komunikat nie pojawi si , je eli
został on wył czony przez instalatora.
SYSTEM MALFUNCTION (AWARIA SYSTEMU): Taki komunikat
pojawia si , gdy system wykryje awari urz dzenia. Naci nij
przycisk PRAWY, aby wybra DISMISS NOTICE (ZANIECHAJ
POWIADOMIENIA). System mo e działa dalej, jednak
w dowolnym momencie mo e nast pi jego wył czenie.
Zdecydowanie zalecamy skontaktowanie si z dealerem.
Komunikat pojawi si ponownie po 24 godzinach, je eli awaria
urz dzenia nie zostanie usuni ta.
PRACA NORMALNA
15
Blokada klawiatury
Mo esz zablokowa przyciski Sterownik Infinity™, aby unikn
przypadkowych zmian ustawie .
Blokad klawiatury mo na wykona WYŁ CZNIE z poziomu ekranu
głównego.
W tym celu nale y równocze nie nacisn przyciski „•” oraz
WENTYLATOR przez dwie sekundy. Blokada klawiatury b dzie
sygnalizowana symbolem kłódki na ekranie.
W celu odblokowania sterownika naci nij równocze nie przyciski „•”
oraz WENTYLATOR przez dwie sekundy.
KONFIGURACJA I OBSŁUGA
16
Pod wietlenie
Funkcja pod wietlenia Infinity™ ułatwia odczytanie ekranu w nocy
b d przy słabym o wietleniu. Intensywne pod wietlenie wł cza si
po naci ni ciu przycisku b d otwarciu klapki w podstawie
urz dzenia. Pod wietlenie automatycznie ga nie b d powraca do
stałego pod wietlenia o małej intensywno ci przy braku naci ni cia
przycisku w ci gu 10 sekund b d po upływie 30 sekund od
otwarcia klapki. Pod wietlenie pozostanie wł czone podczas
dokonywania Programowania, Ustawie podstawowych i Ustawie
zaawansowanych. Stałe pod wietlenie mo na wył czy b d
wyregulowa korzystaj c z rozdziału USTAWIENIA
ZAAWANSOWANE niniejszego podr cznika na stronie 26.
Okre lanie programu pracy
Przed rozpocz ciem programowania Sterownika Infinity™ po wi
chwil na zaplanowanie programu pracy. Ka dy dzie tygodnia jest
podzielony na cztery pory:
– RANO
– DZIE
– WIECZÓR
– NOC
Mo esz wybra ró ne temperatury ogrzewania i chłodzenia dla
ka dej pory, w oparciu o twój plan dnia b d tygodnia. Za pomoc
zał czonej tabeli wprowad godzin pocz tkow , temperatur
ogrzewania i chłodzenia. Nast pnie mo esz skorzysta z tej tabeli
podczas programowania.
RANO
Godz. / Ogrz.° / Chł.°
DZIE
17
WIECZÓR
NOC
Poniedziałek
/
/
/
/
/
/
/
/
Wtorek
/
/
/
/
/
/
/
/
roda
/
/
/
/
/
/
/
/
Czwartek
/
/
/
/
/
/
/
/
Pi tek
/
/
/
/
/
/
/
/
Sobota
/
/
/
/
/
/
/
/
Niedziela
/
/
/
/
/
/
/
/
Programowanie programu pracy
Sterownik Infinity™ udost pnia maksymaln elastyczno
tworzenia programu pracy najlepiej dostosowanego do twojego
stylu ycia. Mo esz zdecydowa , aby był on prosty, taki sam dla
ka dego dnia... mo esz stworzy jeden program dla dni roboczych,
a drugi dla dni weekendowych… albo te mo esz zró nicowa go
dla ka dego dnia. Instrukcja programowania sterownika jest podana
na nast pnych stronach.
UWAGA: Mo esz wyj z procedury programowania w dowolnym
momencie poprzez naci ni cie przycisku SCHEDULE (PROGRAM)
b d zamkni cie klapki w podstawie sterownika. Zostaniesz
poproszony o zachowanie zmian b d ich zaniechanie za pomoc
przycisków PRAWY b d LEWY.
18
Jeden program na wszystkie dni
Mo esz utworzy jeden program na wszystkie
siedem dni tygodnia korzystaj c z ekranu
ALLDAYS (WSZYSTKIE DNI).
1 Otwórz klapk w podstawie sterownika.
2 Naci nij przycisk SCHEDULE
(PROGRAM), aby przej do ekranu
programowania.
3 Je eli u góry ekranu pojawi si napis „ALLDAYS”
(„WSZYSTKIE DNI”), mo esz zaczyna programowanie.
– ALBO –
Naciskaj przycisk LEWY b d PRAWY do momentu
wy wietlenia „ALLDAYS” („WSZYSTKIE DNI”). Zostanie
pod wietlona pora WAKE (RANO).
4 Ustaw czas pocz tkowy dla tej pory za pomoc przycisku
CZAS (+/-).
(+\-).
(+\-).
19
Program na dni robocze
Mo esz utworzy jeden program na dni od poniedziałku do pi tku
korzystaj c z ekranu WEEKDAYS (DNI ROBOCZE).
2 Naci nij przycisk SCHEDULE (PROGRAM), aby przej do
ekranu programowania.
3 Je eli u góry ekranu pojawi si napis „WEEKDAYS” („DNI
ROBOCZE”), mo esz zaczyna programowanie. Je eli nie,
naciskaj przycisk LEWY b d PRAWY do momentu
wy wietlenia „WEEKDAYS” („DNI ROBOCZE”). Zostanie
CZAS (+/-).
(+\-).
(+\-).
– ALBO –
11 Rozpocznij wprowadzanie programu WEEKEND (DNI
WEEKENDOWE) poprzez naci ni cie przycisku PRAWY
i przej ciu instrukcji dla programu na dni weekendowe
(nast pny rozdział niniejszego podr cznika).
20
Program na dni weekendowe
Mo esz utworzy identyczny program na soboty i niedziele
korzystaj c z ekranu WEEKEND (DNI WEEKENDOWE).
3 Je eli u góry ekranu pojawi si napis „WEEKEND” („DNI
WEEKENDOWE”), mo esz zaczyna programowanie. Je eli
nie, naciskaj przycisk LEWY b d PRAWY do momentu
wy wietlenia „WEEKEND” („DNI WEEKENDOWE”). Zostanie
CZAS (+/-).
(+\-).
(+\-).
– ALBO –
11 Rozpocznij wprowadzanie osobnego programu na ka dy
dzie tygodnia poprzez naci ni cie przycisku PRAWY
i przej cie instrukcji dla programu na ka dy dzie (nast pny
rozdział niniejszego podr cznika).
21
Program na ka dy dzie
Mo esz utworzy osobne programy na ka dy dzie tygodnia
korzystaj c z ekranów SUNDAY (NIEDZIELA), MONDAY
(PONIEDZIAŁEK), TUESDAY (WTOREK), WEDNESDAY
( RODA), THURSDAY (CZWARTEK), FRIDAY (PI TEK)
i SATURDAY (SOBOTA).
3 Je eli u góry ekranu pojawi si napis „SUNDAY”
(„NIEDZIELA”), „MONDAY” („PONIEDZIAŁEK”), „TUESDAY”
(„WTOREK”), „WEDNESDAY” („ RODA”), „THURSDAY”
(„CZWARTEK”), „FRIDAY” („PI TEK”) lub „SATURDAY”
(„SOBOTA”), mo esz zaczyna programowanie.
4 Je eli nie, naciskaj przycisk LEWY b d PRAWY do
momentu wy wietlenia wymaganego dnia tygodnia. Zostanie
CZAS (+/-).
7 Ustaw temperatur ogrzewania za pomoc TEMP (+\-).
9 Ustaw temperatur chłodzenia za pomoc TEMP (+\-).
11 Powtarzaj kroki 5 – 11 z niniejszego rozdziału dla ka dego
dnia, który chcesz zaprogramowa , b d skorzystaj z funkcji
COPY (KOPIUJ) w celu skopiowania jednego dnia na inny.
22
Kopiowanie
1 W celu skopiowania programu dziennego na inny dzie ,
za pomoc przycisku SCROLL (PRZEWIJANIE) pod wietl
funkcj COPY (KOPIUJ).
2 Zostaniesz poproszony o wybranie YES (TAK), aby
kontynuowa , b d NO (NIE), aby wróci do ekranu
programowania. Naci nij przycisk PRAWY, aby przej do
ekranu COPY (KOPIUJ).
pierwszy dzie , na który chcesz skopiowa ustawienia.
4 Za pomoc przycisku TEMP (+\-) wybierz YES (TAK), aby
skopiowa , b d NO (NIE), aby nie kopiowa .
5 Powtarzaj kroki 2 i 3 do momentu, w którym pojawi si YES
(TAK) dla ka dego dnia, na który chcesz skopiowa
ustawienia.
6 Naci nij przycisk PRAWY, aby skopiowa , b d LEWY, aby
anulowa kopiowanie.
7 Na ekranie potwierdzenia zostan wy wietlone wszystkie
wybrane dni. Je eli lista jest poprawna, naci nij przycisk
PRAWY, aby potwierdzi i powróci do funkcji SCHEDULE
(PROGRAM). Je eli chcesz dokona zmian, naci nij przycisk
LEWY, aby powróci do ekranu COPY (KOPIUJ).
UWAGA: Mo esz wyj z procedury programowania
w dowolnym momencie poprzez naci ni cie przycisku
SCHEDULE (PROGRAM) b d zamkni cie klapki
w podstawie sterownika.
23
Programowanie pr dko ci wentylatora
Mo esz wybra ró ne pr dko ci wentylatora dla ka dej pory
w programie pracy. Programowanie pr dko ci wentylatora polega
na wykonaniu tych samych kroków, jak programowanie ustawie
czasu i temperatury. Mo esz utworzy jeden program pracy
wentylatora dla wszystkich dni, dni roboczych, dni weekendowych
b d ró ne programy na ka dy dzie .
Program pracy wentylatora jest domy lnie wył czony. Dealer
powinien wł czy program wentylatora korzystaj c z ekranów
ustawie termostatu.
3 Naci nij przycisk WENTYLATOR, aby przej do ekranu
programowania pr dko ci wentylatora.
4 Naci nij przycisk LEWY b d PRAWY, aby wybra dni, które
maj zosta zaprogramowane – ALLDAYS (WSZYSTKIE
DNI), WEEKDAYS (DNI ROBOCZE), WEEKEND (DNI
WEEKENDOWE) b d wybierz odpowiedni dzie (MON (PN),
TUES (WT), WED ( R) itd.).
5 Za pomoc przycisku CZAS (+\-) ustaw wymagan pr dko
wentylatora – LOW (NISK ), MEDIUM ( REDNI ), HIGH
(WYSOK ) b d AUTO.
a nast pnie przechodz c przez kroki 5 i 6 w celu dokonania
ustawie .
7 Naci nij przycisk WENTYLATOR, aby powróci do
standardowego ekranu programowania.
– ALBO –
FUNKCJE WENTYLACJI,
24
Wentylacja wie ym powietrzem
Wentylator wie ego powietrza słu y do wymiany st chłego
powietrza na wie e powietrze z zewn trz. Wentylacja wie ym
powietrzem mo e opiera si o maksymalnie cztery konfiguracje.
Wybrana konfiguracja dla ogrzewania mo e ró ni si od
konfiguracji dla chłodzenia. Podczas pracy wentylatora wie ego
powietrza b dzie pracował wentylator wewn trzny.
HIGH (WYSOKA): Wentylator wie ego powietrza b dzie pracował
z wysok pr dko ci obrotow . Takie ustawienie jest zalecane
w celu szybkiego pozbycia si nieprzyjemnych zapachów.
LOW (NISKA): Wentylator wie ego powietrza b dzie stale
pracował z nisk pr dko ci obrotow . Takie ustawienie jest
zalecane do pracy ci głej w klimacie umiarkowanym z nisk
wilgotno ci powietrza.
AUTO: System b dzie automatycznie dostosowywał pr dko
obrotow wentylatora wie ego powietrza do zmian warunków
pogodowych, wymaganej wilgotno ci pomieszczenia i ustawie
temperatury. Takie ustawienie jest zalecane dla klimatu zimnego,
północnego.
DEHUM (ODWIL ANIE): System b dzie uruchamiał wentylator
wie ego powietrza wył cznie wtedy, gdy b dzie potrzebne
odwil anie. Takie ustawienie jest dost pne wył cznie w trybie
ogrzewania.
W celu skonfigurowania wie ego powietrza skorzystaj z rozdziału
USTAWIENIA PODSTAWOWE niniejszego podr cznika. Prosimy
pami ta , i konfiguracja wie ego powietrza b dzie dost pna
wył cznie wtedy, gdy zostanie zainstalowany wentylator wie ego
powietrza.
USTAWIENIA ZAAWANSOWANE
25
Komunikaty konserwacyjne akcesoriów
Sterownik Infinity™ mo e przypomina o nadej ciu terminu
wymiany filtra, tacy nawil acza, lamp UV oraz filtra wst pnego
wentylatora za pomoc komunikatu. Ekran REMINDERS
(KOMUNIKATY) umo liwia osobne wł czenie i wył czenie
komunikatów konserwacyjnych akcesoriów w zale no ci od tego,
czy zostały one zainstalowane.
2 Naci nij przycisk ADVANCED (ZAAWANSOWANE).
3 Za pomoc przycisku SCROLL (PRZEWIJANIE) wybierz
komunikat konserwacyjny akcesoriów, który chciałby
wł czy lub wył czy .
4 Za pomoc przycisku CZAS (+\-) wł cz lub wył cz komunikat.
Pojawi si on wył cznie wtedy, gdy nadejdzie termin
wykonania czynno ci konserwacyjnych, pod warunkiem jego
wł czenia (wybrania ON).
5 Dodatkowe informacje dotycz ce komunikatów
konserwacyjnych podane s w rozdziale KOMUNIKATY
KONSERWACYJNE AKCESORIÓW na stronie 13
niniejszego podr cznika.
6 Naci nij przycisk LEWY b d PRAWY, aby wybra inn
funkcj ADVANCED (ZAAWANSOWAN ).
– ALBO –
7 Zako cz ustawienia poprzez naci ni cie przycisku
ADVANCED (ZAAWANSOWANE) b d zamkni cie klapki.
Zako czy ustawienia mo na w dowolnym momencie ich
dokonywania.
UWAGA: Mo esz zako czy Ustawienia Zaawansowane
w dowolnym momencie. Podczas wychodzenia, je eli
dokonałe zmian zostaniesz zapytany, czy zapisa zmiany.
Wybierz „YES” („TAK”), aby zmiany zapisa , b d „NO”
(„NIE”), aby przywróci poprzednie ustawienia.
26
O wietlenie
Mo esz wyregulowa kontrast pod wietlenia, wył czy je, jak
równie wył czy lampki sygnalizacyjne (LEDy) ogrzewania
i chłodzenia.
3 Naci nij jeden raz przycisk PRAWY, aby wybra ekran
LIGHTING (O WIETLENIE) (2 z 5).
4 Przy pod wietlonym napisie BACKLIGHT (POD WIETLENIE)
za pomoc przycisku CZAS (+\-) wł cz b d wył cz stałe
pod wietlenie o niskim nat eniu.
napis HEAT/COOL LED INDICATORS (LAMPKI
OGRZEWANIA/CHŁODZENIA).
6 Za pomoc przycisku CZAS (+\-) wł cz b d wył cz lampki
sygnalizacyjne ogrzewania i chłodzenia.
napis CONTRAST (KONTRAST).
8 Za pomoc przycisku CZAS (+\-) zwi ksz b d zmniejsz
poziom kontrastu ekranu.
9 Naci nij przycisk LEWY b d PRAWY, aby wybra inn
funkcj ADVANCED (ZAAWANSOWAN ).
– ALBO –
Zako czy ustawienia mo na w dowolnym momencie ich
dokonywania.
27
Wilgotno ogrzewania
Je eli cz
twojego systemu stanowi nawil acz domowy,
wentylator odzysku ciepła (HRV) b d wentylator odzysku energii
(ERV), mo esz wybra poziom wymaganej wilgotno ci i zmieni
sposób sterowania nawil aczem b d wentylatorem wie ego
powietrza przez system.
3 Naci nij dwa razy przycisk PRAWY, aby wybra HEATING
HUMIDITY (WILGOTNO
OGRZEWANIA) (3 z 5).
4 Za pomoc przycisku TEMP (+\-) wybierz poziom wilgotno ci.
– ALBO –
6 Je eli chcesz zmieni sposób regulacji wilgotno ci
ogrzewania, przewi do opcji HUMIDITY (WILGOTNO ).
Dost pne s tutaj trzy opcje:
a. OFF (WYŁ CZONE) – System nie b dzie obsługiwał
nawil ania b d odwil ania przez wentylator.
b. MANUAL (R CZNE) – System b dzie kontrolował
wilgotno w domu w oparciu o nastaw wilgotno ci.
c. AUTO – System b dzie kontrolował wilgotno wzgl dn
w domu w oparciu o dokonane ustawienia oraz
temperatur . Wilgotno docelowa spada automatycznie
wraz ze wzrostem temperatury zewn trznej.
7 Za pomoc przycisku TEMP (+\-) wybierz odpowiedni opcj .
8 Je eli chcesz zmieni sposób sterowania przez system
wentylatorem wie ego powietrza, przewi do opcji FRESH
AIR ( WIE E POWIETRZE). Opis ustawie jest
zamieszczony na stronie 24 niniejszego podr cznika.
9 Za pomoc przycisku TEMP (+\-) wybierz AUTO, HIGH
(WYSOKA), LOW (NISKA) b d DEHUM (OSUSZANIE).
UWAGA: Mo esz zako czy ustawienia w dowolnym
momencie. Je eli dokonałe zmian zostaniesz zapytany, czy
zapisa zmiany. Wybierz „YES” („TAK”), aby zmiany zapisa ,
b d „NO” („NIE”), aby przywróci poprzednie ustawienia.
28
Wilgotno chłodzenia
3 Naci nij trzy razy przycisk LEWY, aby wybra COOLING
HUMIDITY (WILGOTNO
CHŁODZENIA) (4 z 5).
4 Za pomoc przycisku TEMP (+\-) wybierz wymagany poziom
wilgotno ci.
– ALBO –
6 Je eli chcesz zmieni sposób sterowania odwil aniem
chłodzenia, przewi do opcji DEHUMIFY (OSUSZANIE).
Dost pne s tutaj dwie opcje:
OFF (WYŁ CZONE) – System nie b dzie obsługiwał
odwil ania przez urz dzenie klimatyzacyjne, gdy zostanie
osi gni ta temperatura chłodzenia.
ON (WŁ CZONE) – System b dzie obsługiwał odwil anie
przez urz dzenie klimatyzacyjne – nawet po osi gni ciu
temperatura chłodzenia. System nie b dzie przeprowadzał
odwil ania poni ej temperatury 70° F (21° C) w celu ochrony
urz dzenia.
System klimatyzacyjny zapewni doskonał regulacj
wilgotno ci zarówno przy wł czonej, jak i wył czonej opcji
DEHUMIDIFY (OSUSZANIE).
Niemniej jednak lepsza regulacja zostanie zapewniona, gdy
opcja ta zostanie wł czona.
7 Za pomoc przycisku TEMP (+\-) wybierz odpowiedni opcj .
29
Ustawienia wakacji
Mo esz wst pnie wybra domy lne ustawienia temperatury,
wilgotno ci i wentylatora dla funkcji VACATION (WAKACJE).
Ustawienia te zostan przyj te dla trybu VACATION (WAKACJI) jak
podano w rozdziale PRACA NORMALNA niniejszego podr cznika
na stronach 7 – 15.
3 Naci nij cztery razy przycisk PRAWY, aby wybra ekran
VACATION (WAKACJE) (5 z 5).
4 Za pomoc przycisku TEMP (+\-) wybierz najwy sz
temperatur , na jak pozwoli system w tym trybie.
5 Naci nij przycisk SCROLL (PRZEWIJANIE), aby wybra MIN
TEMPERATURE (TEMPERATURA MINIMALNA).
6 Za pomoc przycisku TEMP (+\-) wybierz najni sz
temperatur , na jak pozwoli system w tym trybie.
7 Naci nij przycisk SCROLL (PRZEWIJANIE), aby wybra MAX
HUMIDITY (WILGOTNO
MAKSYMALNA).
8 Za pomoc przycisku TEMP (+\-) wybierz najwy sz
wilgotno , na jak pozwoli system podczas w tym trybie.
9 Naci nij przycisk SCROLL (PRZEWIJANIE), aby wybra MIN
HUMIDITY (WILGOTNO
MINIMALNA).
10 Za pomoc przycisku TEMP (+\-) wybierz najni sz
wilgotno , na jak pozwoli system w tym trybie.
11 Naci nij przycisk SCROLL (PRZEWIJANIE), aby wybra FAN
(WENTYLATOR).
12 Za pomoc przycisku TEMP (+\-) ustaw pr dko wentylatora
na AUTO, LOW (NISK ), MEDIUM ( REDNI ) b d HIGH
(WYSOK ).
SŁOWNICZEK
30
Blokada…strona 10
Funkcja ta umo liwia pomini cie na stałe zaprogramowanych
ustawie temperatury.
Ogrzewanie awaryjne…strona 7-8
Zazwyczaj towarzysz ce pompom ciepła, jest to dodatkowe ródło
ciepła wykorzystywane wtedy, gdy temperatura zewn trzna jest
zbyt niska, by umo liwi efektywn prac pompy ciepła, b d gdy
nast pi awaria pompy ciepła.
Ogrzewanie dodatkowe…strona 7
Pomocnicze ródło ciepła cz sto spotykane w systemach pompy
ciepła, wykorzystywane do utrzymywania komfortu przy znacz cym
spadku temperatury zewn trznej.
Program na dni robocze…strona 19
Jeden program pracy powtarzany w ka dym dniu roboczym, od
poniedziałku do pi tku.
Program na dni weekendowe…strona 20
Jeden program pracy powtarzany w soboty i niedziele.
Program na wszystkie dni…strona 4 i 18
Jeden program pracy, który pozostaje taki sam przez wszystkie dni
tygodnia.
SŁOWNICZEK
31
Program pracy…strona 17
Spersonalizowana lista ustawie temperatury i wentylatora
podzielona na pory dnia. Sterownik Infinity™ umo liwia okre lenie
do czterech ró nych pór dnia przy mo liwo ci wprowadzenia
ró nych programów na ka dy dzie tygodnia.
Stan akcesoriów…strona 12
Funkcja ta umo liwia sprawdzenie przybli onego zu ycia filtra
powietrza, tacy nawil acza, lamp UV i filtra wst pnego wentylatora.
Zwró si do Ekspertów.™
www.carrier.com
1-800-CARRIER
Członek rodziny United Technologies Corporation.
Symbol giełdowy UTX.
© Carrier Corporation 2006
OMUID01-2
Producent zastrzega sobie prawo do zaniechania wydawania b d dokonania w dowolnym momencie zmian
specyfikacji i konstrukcji bez uprzedniego zawiadomienia i wynikaj cych st d zobowi za .

Sterownik centralny Carrier Infinity

Transkrypt

Podobne dokumenty

1.Otwórz PTGui i Kliknij w menu “Narzedzia”. Wybierz z pod

Excel-ćwiczenia 3
