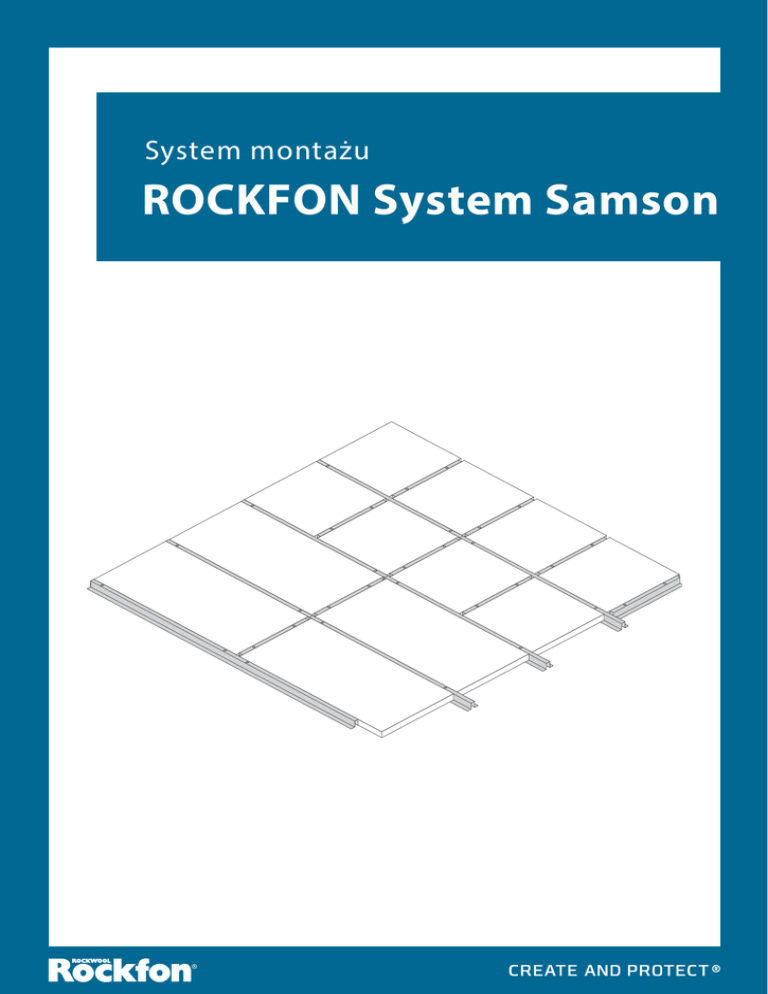

ROCKFON System Samson
System montażu ROCKFON System Samson 2 ROCKFON System Samson Lekka odporność na uderzenia Płyty Samson mogą być zamontowane przy użyciu systemu RockLink 24 wraz z zastosowaniem klipsów mocujących (zobacz Karta Montażu nr 6.1.02) lub innej metody mocowania płyt. Stosowanie tego rozwiązania jest możliwe np. w klasach szkolnych, korytarzach lub salach do badmintona. ROCKFON System Samson – wysoka odporność na uderzenia W celu sprostania uderzeniom piłki, należy zastosować metodę bezpo-średniego montażu ROCKFON System Samson, zawierającą stalowe, ocynkowane profile “hat“. Ta metoda montażu spełnia wymagania niemieckiej normy DIN 18032, część 3 “Prüfung der Baldwurfsicherheit für Turnen und Spiele“. Oznacza to, że sufit charakteryzuje się wysoką odpornością na uderzenia i trwałością. Równocześnie dzięki zastosowaniu pochłaniających dźwięk płyt Samson, sufit daje możliwość regulacji akustyki wnętrza. Rozmieszczenie profili „hat” i punktów mocowania. 1000 mm 1000 mm Opis Płyty ROCKFON System Samson zostały specjalnie opracowane dla pomie-szczeń gdzie występuje ryzyko uderzenia w sufit. Wybór systemu montażu zależy od siły spodziewanych uderzeń w sufit. Rozmieszczenie profili „hat” i punktów mocowania. 1225 mm 1225 mm Płyty ROCKFON System Samson zamontowane w systemie ROCKFON System Samson zapewniają wysoką odporność na uderzenia i spełniają wymogi standardu DIN 18032, część 3. Płyty ROCKFON o wymiarach modularnych 600 x 600 mm i 1200 x 600 mm są przeznaczone do montażu w tym systemie, pozwalając wytworzyć siatkę modularną sufitu 623 x 623 mm lub 1225 x 623 mm. 1 348 mm 1 623 mm 2 623 mm 348 mm 623 mm Profil „hat” o długości 1200623 mmmm 2 Profil „hat” o długości 548 mm Punkt mocowania Profil „hat” o długości 1200 mm Profil „hat” o długości 548 mm Punkt mocowania Minimalna wysokość montażu – D Minimalna wysokość montażu – D Wysokość montażu w wsystemie systemieROCKFON Rockfon System Wysokość montażu Samson równa się grubości płyt Samson(40 mm). Samson równa się grubości płyt Samson (40 mm). Dopuszczalne obciążenie konstrukcji Dopuszczalne obciążenie konstrukcji Nie obciążać płyt. płyt. Nie można można obciążać Wszelkie obciążenia / instalacje muszą musząbyć być Wszelkie obciążenia / instalacje podwieszone bezpośrednio do stropu. podwieszone bezpośrednio do stropu. Składniki systemu i wskazówki dotyczące zużycia Składniki systemu i wskazówki dotyczące zużycia Ilość/m2 1 2 Profile „hat” i akcesoria Profil „hat” dł: 1200 mm Profil „hat” dł: 548 mm Wymiary modularne (mm) 40 25 3 Mocowania *) 40 25 25 25 25 25 623 x 623 1,68 mb 1,68 mb 9,0 szt 1225 x 623 1,68 mb 0,84 mb 5,90 szt *) System *) System mocowania mocowanianie niejest jestdostarczany dostarczanyprzez przezfirme firmęROCKFON. Rockfon. 2 ROCKFON System Samson Wskazówki dotyczące montażu i możliwości połączeń przyściennych Wykończeniaprzyścienne Płyty i profile „hat” Połączenia pomiędzy sufitem a ścianami lub innymi powierzchniami pionowymi Jako listwy przyścienne należy stosować profile „hat” przymocowane jak najbliżej ściany. Należy się upewnić, czy sąsiadujące profile przyścienne ściśle do siebie przylegają, a także czy profil „hat” nie jest skręcony i utrzymuje poziom. Minimalna zalecana długość profilu wynosi 300 mm. Jeżeli nie obowiązują inne specyficzne zalecenia, płyty sufitowe powinny być rozmieszczone symetrycznie, a tam gdzie to możliwe, szerokość skrajnych płyt powinna przekraczać 200 mm. Należy przymocować pierwszy rząd profili „hat” o długości 1200 mm bezpośrednio do stropu, przy użyciu odpowiednich elementów mocujących (śruby, wkręty, kołki). Narożniki Profile “hat“ powinny być przycięte (zwykle pod kątem 45°) oraz ściśle dopasowane na wszystkich połączeniach narożnych. Wszystkie profile „hat” posiadają fabrycznie wywiercone otwory dla elementów mocujących. Następnie należy zamontować w 1200 mm profilu „hat” pierwszą płytę oraz dwa 548 mm profile „hat” na dwóch krótszych brzegach płyty i zamocować je do stropu. Tą procedurę należy powtórzyć dla wszystkich płyt i profili. Ostatnie dwa rzędy płyt winny być montowane równocześnie. W czasie instalacji zaleca się używanie rękawiczek. 40 mm Min 200 mm 623 mm Możliwości połączeń przyściennych W celu utrzymania odporności sufitu na uderzenia na całej jego powierzchni, jako listew przyściennych należy również użyć profili “hat“. Profil „hat” jako listwa przyścienna. Min 200 mm 623 mm Min 200 mm Montaż instalacji Wszelkie instalacje muszą być podwieszone bezpośrednio do stropu. W celu utrzymania odporności na uderzenia również przez instalacje, prosimy o skontaktowanie się z ich producentami. W celu zoptymalizowania środowiska pracy zalecamy, aby wykonawcy zawsze przestrzegali powszechnych praktyk pracy oraz wskazanych na opakowaniu instrukcji montażu. 3 Dostarczając trwałe i łatwe w montażu rozwiązania akustyczne, chronimy ludzi przed hałasem i rozprzestrzenianiem się ognia oraz przyczyniamy do powstawania budynków zgodnych z ideą zrównoważonego rozwoju. Create and Protect - to nasze motto, zgodnie z którym stawiamy człowieka na pierwszym miejscu. Dzielimy się sukcesem i dbamy o wzajemne zaufanie. Create and Protect to obietnica ROCKFON, którą realizujemy inspirowani przez Ciebie, dla Ciebie. ROCKFON ul. Postępu 6 02-676 Warszawa Polska tel.: fax: +48 22 843 38 10 +48 22 372 01 50 +48 22 843 06 68 Dział Obsługi Klienta tel.: +48 22 372 01 55 +48 22 372 01 66 www.rockfon.pl [email protected] 01/2016 | Wszystkie podane kody kolorów oparte są na systemie NCS – Naturalnym Systemie Barw®©, który jest własnością i może być wykorzystywany na licencji NCS Colour AB, Stockholm 2010. ROCKFON® zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. ROCKFON® nie odpowiada za błędy w druku. Wierzymy, że nasze akustyczne rozwiązania ze skalnej wełny i metalu, przeznaczone do sufitów i ścian są szybkim i prostym sposobem tworzenia pięknych, komfortowych i bezpiecznych przestrzeni.
