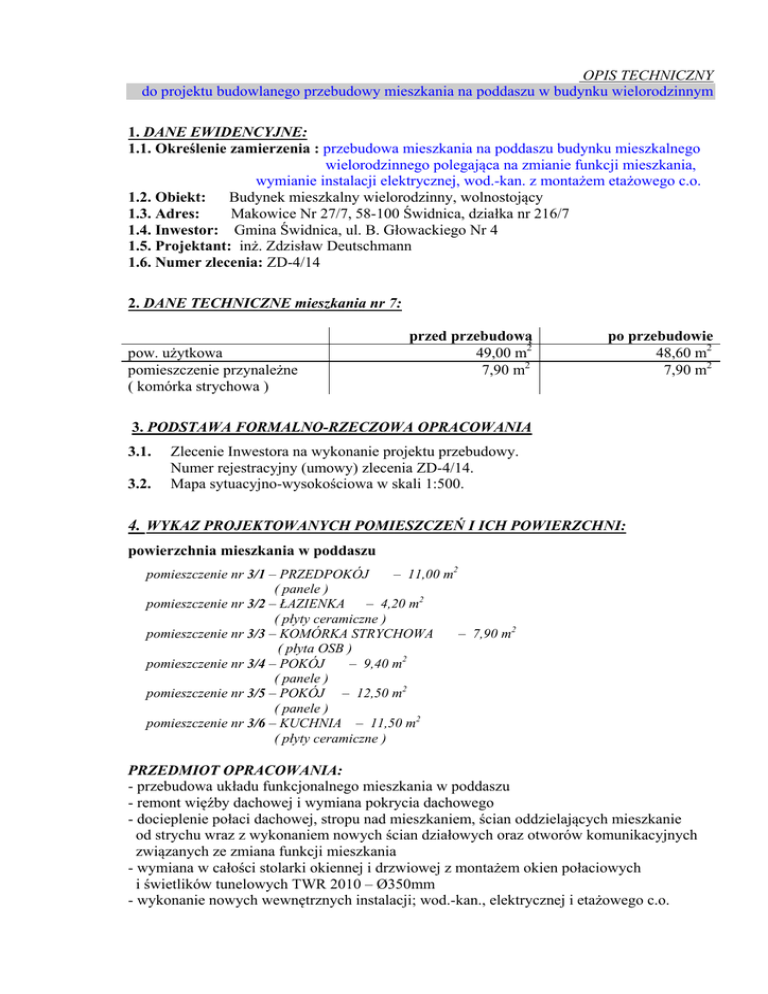

OPIS TECHNICZNY
do projektu budowlanego przebudowy mieszkania na poddaszu w budynku wielorodzinnym
1. DANE EWIDENCYJNE:
1.1. Określenie zamierzenia : przebudowa mieszkania na poddaszu budynku mieszkalnego
wielorodzinnego polegająca na zmianie funkcji mieszkania,
wymianie instalacji elektrycznej, wod.-kan. z montażem etażowego c.o.
1.2. Obiekt: Budynek mieszkalny wielorodzinny, wolnostojący
1.3. Adres:
Makowice Nr 27/7, 58-100 Świdnica, działka nr 216/7
1.4. Inwestor: Gmina Świdnica, ul. B. Głowackiego Nr 4
1.5. Projektant: inż. Zdzisław Deutschmann
1.6. Numer zlecenia: ZD-4/14
2. DANE TECHNICZNE mieszkania nr 7:
pow. użytkowa
pomieszczenie przynależne
( komórka strychowa )
przed przebudową
49,00 m2
7,90 m2
po przebudowie
48,60 m2
7,90 m2
3. PODSTAWA FORMALNO-RZECZOWA OPRACOWANIA
3.1.
3.2.
Zlecenie Inwestora na wykonanie projektu przebudowy.
Numer rejestracyjny (umowy) zlecenia ZD-4/14.
Mapa sytuacyjno-wysokościowa w skali 1:500.
4. WYKAZ PROJEKTOWANYCH POMIESZCZEŃ I ICH POWIERZCHNI:
powierzchnia mieszkania w poddaszu
pomieszczenie nr 3/1 – PRZEDPOKÓJ
– 11,00 m2
( panele )
pomieszczenie nr 3/2 – ŁAZIENKA
– 4,20 m2
( płyty ceramiczne )
pomieszczenie nr 3/3 – KOMÓRKA STRYCHOWA
– 7,90 m2
( płyta OSB )
pomieszczenie nr 3/4 – POKÓJ
– 9,40 m2
( panele )
pomieszczenie nr 3/5 – POKÓJ – 12,50 m2
( panele )
pomieszczenie nr 3/6 – KUCHNIA – 11,50 m2
( płyty ceramiczne )
PRZEDMIOT OPRACOWANIA:
- przebudowa układu funkcjonalnego mieszkania w poddaszu
- remont więźby dachowej i wymiana pokrycia dachowego
- docieplenie połaci dachowej, stropu nad mieszkaniem, ścian oddzielających mieszkanie
od strychu wraz z wykonaniem nowych ścian działowych oraz otworów komunikacyjnych
związanych ze zmiana funkcji mieszkania
- wymiana w całości stolarki okiennej i drzwiowej z montażem okien połaciowych
i świetlików tunelowych TWR 2010 – Ø350mm
- wykonanie nowych wewnętrznych instalacji; wod.-kan., elektrycznej i etażowego c.o.
- wykonanie po impregnacji istniejącego deskowania podłogowego nowych podłóg
z płyt OSB i FARMACEL pod płytami ceramicznymi i panelami podłogowymi
- rozebranie pieca kaflowego oraz wykonanie nowej wentylacji grawitacyjnej w kuchni
i łazience
ANALIZA MOŻLIWOŚCI RACJONALNEGO WYKORZYSTANIA
Brak technicznych, środowiskowych i ekonomicznych możliwości zastosowania
wysokoefektywnych systemów alternatywnego zaopatrzenia w energię i ciepło ze źródeł
odnawialnych, kogenerację, ogrzewania lub chłodzenie lokalne lub blokowe.
5.PROJEKT ZAGOSPODAROWANIA DZIAŁKI
1. Przedmiotem zamierzenia budowlanego jest przebudowa mieszkania na poddaszu w
budynku mieszkalnym wielorodzinnym, zlokalizowanym w Makowicach k/Świdnicy.
Przebudowa mieszkania polega na: zmianie funkcji pomieszczeń wg opisu j.w.
2. Istniejący stan zagospodarowania działki zapewnia normalne funkcjonowanie
i użytkowanie obiektu i terenu przyległego.
Nie przewiduje się zmian w zagospodarowaniu terenu.
3. Działka nr 216/7 oraz budynek nie są wpisane do rejestru zabytków, jedynie
figurują w spisie zabytków i podlegają ochronie konserwatorskiej na podstawie przepisów
o ochronie zabytków.
4. Zagrożenie dla środowiska oraz higieny i zdrowia użytkowników.
Nie przewiduje się zagrożeń dla środowiska oraz higieny i zdrowia użytkowników budynku
mieszkalnego wielorodzinnego i jego otoczenia.
5.Odprowadzenie wód opadowych z połaci dachowych po wymianie części pokrycia
połaci dachowych nad mieszkaniem.
Odprowadzenie wód opadowych z połaci dachowych przebudowywanego obiektu
przewiduje się do istniejących rur spustowych zlokalizowanych i zamocowanych
do ścian podłużnych.
6. Wykonanie wjazdów na działkę.
Funkcjonują istniejące wjazdy na teren działki obsługujące obiekt.
6. DANE KONSTRUKCYJNO-BUDOWLANE
• Układ konstrukcyjny
Budynek mieszkalny powstał w latach 20-tych XIXw., częściowo podpiwniczony,
w technologii tradycyjnej o podłużnym układzie konstrukcyjnym ścian nośnych, założony na
planie prostokąta, dwukondygnacyjny z poddaszem użytkowym i dachem dwuspadkowym
z naczółkami. Elewacja prosta, z nieznacznymi detalami architektonicznymi.
Cokół obłożony płytami z piaskowca z nieznacznymi śladami uszkodzeń mechanicznych.
• Założenia przyjęte do obliczeń konstrukcyjnych
Projekt konstrukcji wykonano w oparciu o następujące normy:
- PN-82/B-02000;/B-02001;/B-02003
Obciążenia budowli
- PN-77/B-02011
Obciążenie wiatrem
- PN-80/B-02010
Obciążenie śniegiem
- PN-81/B-03150
Konstrukcje drewniane
- PN-90/B-03200
Konstrukcje stalowe
- PN-84/B-03264
Konstrukcje betonowe, żelbetowe i sprężone
- PN-87/B-03002
Konstrukcje murowe
- PN-81/B-03020
Posadowienia bezpośrednie budowli
Przyjęto założenia:
- Lokalizacja w III strefie wiatrowej oraz I strefie śniegowej
- Dopuszczalny nacisk na grunt qf = 150kPa ( 1,50 kg/cm2 )
- I kategoria geotechniczna
• Podstawowe założenia obliczeń
DACH
Obciążenia wiatrem strefa III
Obciążenie śniegiem strefa I
7. PROJEKT ARCHITEKTONICZNO-BUDOWLANY
Opis stanu istniejącego obiektu:
Budynek mieszkalny wielorodzinny wolnostojący, zlokalizowany jest w Makowicach
k/Świdnicy, na działce nr 216/7. Dojście i dojazdy bezpośrednie z jezdni ulicy dojazdowej.
W pobliżu budynku od strony frontowej znajduje się infrastruktura techniczna- sieci uzbrojenia
podziemnego.
1. Przeznaczenie i program użytkowy – istniejący budynek mieszkalny wg stanu na dzień
3.03.2014 jest aktualnie zamieszkały i użytkowany zgodnie z jego przeznaczeniem.
2. Forma architektoniczna obiektu – typowa dla okresu budownictwa z przełomu XIX
i XXw. ( o rzucie prostokąta z dwuspadkowym dachem z naczółkami, krytym dachówką
ceramiczną ).
3. Układ konstrukcyjny obiektu:
Budynek dwukondygnacyjny, częściowo podpiwniczony, z poddaszem użytkowym o
podłużnym układzie konstrukcyjnym.
Obiekt wyposażony jest w instalacje: elektryczną, wodną, kanalizacyjną. Ogrzewany piecami
kaflowymi i kuchniami węglowymi przenośnymi.
Wszystkie instalacje sprawne technicznie w stanie znacznego wyeksploatowania.
Elementy konstrukcyjne budynku mieszkalnego wielorodzinnego – ich stan techniczny
- Fundamenty: nie badano z uwagi na brak spękań, uszkodzeń, małych zawilgoceń
tworzywa murów piwnicy i przyziemia, stan techniczny fundamentów
ocenia się jako zadowalający
- Ściany: zewnętrzne i wewnętrzne nośne wykonane są w piwnicy z kamienia łamanego
na zaprawie wapiennej, natomiast kondygnacje nadziemne wykonane są z cegły pełnej
na zaprawie wapienno-cementowej, cokół z piaskowca, ocena makroskopowa
- brak uszkodzeń i zawilgoceń ( za wyjątkiem części ścian przyziemia,
które zawilgocone są w strefie przypodłogowej ) tworzywa murów
stan techniczny ścian konstrukcyjnych
ocenia się jako zadowalający
- Klatka schodowa: schody z piwnicy na parter i I piętro – masywne, kamienne,
schody na poddasze jednobiegowe policzkowe drewniane, zabiegowe
uszkodzone mechanicznie,
stan średni
- Stropy: w piwnicy założone jest kamienne sklepienie beczkowe,
nad przyziemiem złożone są w części sklepienie odcinkowe ceglane,
nad pozostałymi pomieszczeniami i I piętrem wykonane są stropy drewniane
ze ślepym pułapem i otynkowaną podsufitką.
Stan techniczny stropów
ocenia się jako zadowalający.
- Pokrycie dachu: z dachówki ceramicznej stan szczelności pokrycia zły.
- Stolarka: okienna i drzwiowa: drewniana , stan zły
- Instalacje: elektryczną, wod.-kan., piece kaflowe i kuchnie węglowe
Wszystkie wyeksploatowane.
8. OCENA STANU TECHNICZNEGO ISTNIEJĄCEGO OBIEKTU
Stan techniczny poszczególnych elementów nośnych obiektu z uwagi na brak znacznych
uszkodzeń, spękań, rys i zawilgoceń, badanych fragmentów obiektu ocenia się jako
zadowalający.
Znacznemu wyeksploatowaniu uległy elementy wykończenia obiektu i instalacje.
Nośność i wytrzymałość konstrukcji budynku i jego poszczególnych elementów dla potrzeb
przebudowy, gdzie użytkowe obciążenie normowe dla mieszkań wynosi 1,50 kN/m2
jest wystarczające i nie zmieni się w stosunku do proponowanej przebudowy.
9. OPIS ROBÓT BUDOWLANYCH :
9.1. Roboty rozbiórkowe: Roboty rozbiórkowe prowadzić od góry.
Rozebrać istniejące ścianki działowe i prowizoryczne stropy podwieszone po uprzednim
obustronnym demontażu instalacji i armatury zamontowanej na rozbieranych fragmentach
ścian i stropów. Rozebrać nad mieszkaniem istniejące pokrycie połaci dachowych.
Rozebrać piece grzewcze.
9.2. Roboty żelbetowe i murowe :
9.2.1 W poddaszu w ścianach ryglowych wykonać nowe otwory komunikacyjne z węgarkami
przemurowanymi z cegły pełnej na zaprawie wapienno-cementowej. Podłogi - projektuje się nowe
uwarstwienie posadzki wraz z mikrowentylacją wszystkich ścian zewnętrznych i wewnętrznych
wraz z dociepleniem dachu.
9.2.2 Ściany nośne: Docieplić zewnętrzne ściany mieszkania wełna mineralną grubości 15cm.
9.2.3 Ścianki działowe:
W mieszkaniu na poddaszu ścianki działowe wykonać z płyt gipsowo-kartonowych na stelażu
aluminiowym.
Ewentualne zamurowania ścian wykonać z cegły pełnej na zaprawie wapienno-cementowej.
9.2.4. Nadproża:
Nad projektowanymi otworami drzwiowymi w ścianach ryglowych wykonać nadproża
z dźwigarów stalowych lub brusów drewnianych w ścianach ryglowych.
9.2.5. Komin do podłączenia kuchni węglowej c.o. „ Ogniwo”
Nowy komin wykonać z pustaków kominowych Schiedel o wymiarach 34/34cm z wkładem
żaroodpornym ( systemowy ).
9.2.6. Stropy i dach:
Na całej powierzchni mieszkania istniejące deski podłogowe oczyścić i zaimpregnować
owado i ogniochronnie, na nich ułożyć płyty OSB, Farmacel w łazience i kuchni jako
podkłady pod panele i płyty ceramiczne.
Przykrycie dachu nad całym mieszkaniem wymienić na nowe z dachówki ceramicznej
i dociepleniem wełną mineralną grubości 15cm z folią paroprzepuszczalną, po uprzednim
zaimpregnowaniu odkrytych elementów więźby dachowej.
9.2.7. Okna połaciowe:
Doświetlenie światłem dziennym – za pomocą okien połaciowych i świetlików tunelowych.
9.3. Roboty wykończeniowe:
9.3.3. Tynki ścian i sufitów:
Na ścianach istniejących tynki przetrzeć zaprawą wapienną. Sufity – jak wyżej. Nowe stropy
z płyt gipsowo-kartonowych na stelażu aluminiowym – samonośne, ocieplone wełną
mineralną, grubości 15cm.
W łazience i kuchni ściany i podłogi obłożyć płytami ceramicznymi.
9.3.4. Podłogi: Podłogi wg oznaczeń na przekroju i rzutach, na płytach Farmacel i OSB.
9.3.5. Stolarka okienna i drzwiowa:
Stolarka okienna do wymiany w całości, według wymiarów stanu istniejącego, stolarka
drzwiowa drewniana istniejąca do całkowitej wymiany według oznaczeń na rzutach.
Stolarka okienna ( sosna ) zespolona z szybą antywłamaniową P4 termoizolacyjną
o współczynniku U=1,1 W/m2 i dźwiękochłonności Rw=39dB
i okuciem antywłamaniowym WK-2 firmy Urzędowski ( salon firmowy: Świdnica,
ul. Łączna 4, tel. 851 44 22 ).
9.4. Instalacje:
Wszystkie instalacje wewnętrzne według opracowań branżowych.
Wentylacje w łazience i kuchni wyprowadzić rurami Ø150 ( wywietrzakami ) ponad połać
dachową.
10. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1. Nazwa i adres obiektu budowlanego
- Budynek mieszkalny wielorodzinny, w zabudowie wolnostojącej,
Makowice 27/7, 58-100 Świdnica, działka nr 216/7
2. Imię i nazwisko lub nazwa inwestora oraz jego adres
- Gmina Świdnica, ul. B. Głowackiego Nr 4 w Świdnicy
3. Imię i nazwisko oraz adres projektanta sporządzającego informację
Zdzisław Deutschmann, 58-100 Świdnica, ul. Parkowa 8 – Biuro Projektów
• Część opisowa zawiera:
1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów
-1.1. Wykonanie przebić w istniejących ścianach, związanych ze zmianą funkcji
poszczególnych pomieszczeń mieszkalnych.
-1.2. Dokonanie rozbiórek ścian działowych i stropów podwieszonych.
-1.3. Dokonanie wymiany pokrycia dachowego nad mieszkaniem wraz z wymianą obróbek
blacharskich, rynien i rur spustowych oraz dociepleniem dachu wełną mineralną .
-1.4. Wymiana stolarki okiennej i drzwiowej wraz z montażem okien połaciowych
i świetlików tunelowych.
-1.5. Przetarcie tynków wewnętrznych na ścianach istniejących ryglowych.
-1.6. Wykonanie nowych podkładów pod podłogi.
- 1.7. Wykonanie nowych ścianek działowych wraz z malowaniem.
- 1.8. Wykonanie wewnętrznych instalacji w mieszkaniu.
2. Wykaz istniejących obiektów budowlanych
- budynek mieszkalny wielorodzinny
3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi
- Na terenie działki takie elementy nie występują.
4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót
budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia
- Przy wykonywaniu robót ciesielskich i dekarskich wszyscy pracownicy powinni być
zapoznani z przepisami zawartymi w rozporządzeniu Dz. U. Nr 47 poz. 401
- podczas prac ciesielskich na wysokości należy używać odpowiednie zabezpieczenia ( liny,
pasy bezpieczeństwa, asekurację oraz kaski ochronne )
- pomosty na wysokości powyżej 1,00m powinny mieć barierki oraz odbojnice
- na pomostach nie wolno prowadzić prac przygotowawczo-montażowych ( cięcie piłą, rąbanie
siekierą )
- pracownicy wykonujący prace na wysokościach winni posiadać świadectwa dopuszczające do
tych prac
5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych
- Szkolenia w dziedzinie BHP dla pracowników zatrudnionych na stanowiskach robotniczych
samodzielnych przeprowadza się jako: szkolenia wstępne, szkolenia okresowe.
Szkolenia te prowadzone są w oparciu o programy poszczególnych rodzajów szkoleń.
6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia
lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację,
umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń
- Nie wolno dopuścić pracownika do pracy w miejscu i na stanowisku, do którego
wykonywania nie posiada wymaganych kwalifikacji lub niezbędnych a potrzebnych
umiejętności a także dostatecznej znajomości przepisów BHP.
- Zawarto w pkt. 4.
11. PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA „BIOZ”
• Zakres robót: - Obejmuje wykonanie: - przebudowy mieszkania na poddaszu i
• Opis robót budowlanych: - roboty rozbiórkowe, roboty murowe, pomosty i rusztowania
- na powierzchniach wzniesionych na
wysokości powyżej 1,0 m nad poziomem podłogi lub ziemi, na których
w związku z wykonywaną pracą mogą przebywać pracownicy, lub służących
jako przejścia, powinny być zainstalowane balustrady składające się z poręczy
ochronnych umieszczonych na wysokości co najmniej 1,0 m i krawężników
o wysokości co najmniej 0,15 m, pomiędzy poręczą i krawężnikiem powinna
być umieszczona w połowie wysokości poprzeczka lub przestrzeń ta powinna
być wypełniona w sposób uniemożliwiający wypadnięcie osób
Kolejność wykonywania robót:
Przy wykonywaniu obiektu należy bezwzględnie zachować następującą kolejność:
- Wykonać rozbiórki i przebicia związane ze zmianą funkcji pomieszczeń.
- Wykonać nowe ścianki działowe.
- Wykonać wymianę pokrycia dachowego nad mieszkaniem wraz z dociepleniem.
- Zamontować nową stolarkę okienną i drzwiową.
- Wykonać roboty instalacyjne elektryczne, wod.-kan. oraz c.o. etażowe
- Wykonać roboty wykończeniowe związane z przebudową mieszkania.
Do każdego stanowiska pracy powinno być zapewnione bezpieczne i wygodne dojście, przy
czym jego wysokość na całej długości nie powinna być mniejsza w świetle niż dwa metry.
Przy używaniu drabin przenośnych niedopuszczalne jest w szczególności stosowanie drabin
uszkodzonych, stosowanie drabin jako drogi stałego transportu a także do przenoszenia
ciężarów o masie powyżej 10 kg, używanie drabiny rozstawnej jako przystawnej, ustawianie
drabiny na niestabilnym podłożu, opieranie drabiny przystawnej o śliskie płaszczyzny, o
obiekty lekki lub wywrotne albo o stosy materiałów nie zapewniające stabilności drabiny,
stawianie drabiny przed zamkniętymi drzwiami, jeśli nie są one zamknięte na klucz od strony
ustawionej drabiny, ustawianie drabin w bezpośrednim sąsiedztwie maszyn i innych urządzeń
w sposób stwarzający zagrożenie dla pracowników używających drabiny, wchodzenie i
schodzenie z drabiny plecami do niej, przenoszenie drabiny o długości powyżej 4,0 m przez
jedną osobę.
Drabina przestawna powinna wystawać nad powierzchnię, na którą prowadzi
co najmniej 0,75 m a kąt jej nachylenia powinien wynosić od 65° do 75°,
wg § 50.1.2.3., rozdział 2 „Prawa Budowlanego”.
- rusztowanie- rurowe, celem wykonania robót j.w.
• Szkolenie pracowników w zakresie bhp.
- szkolenie wstępne; instruktaż ogólny, instruktaż stanowiskowy, rozpoznanie
z ryzykiem zawodowym związanym z pracą na danym stanowisku
- zasady postępowania w przypadku wystąpienia zagrożenia
- zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez
wyznaczenie w tym celu osoby nadzorującej
- zasady stosowania przez pracowników środków ochrony indywidualnej ( okulary,
kaski, szelki ) oraz odzieży i obuwia ochronnego
• Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia
zdrowia lub ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację,
umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń:
a) wykonanie planu bezpieczeństwa i ochrony zdrowia
b) ogrodzenie i zabezpieczenie placu budowy
c) wydzielenie dróg komunikacyjnych
d)
e)
f)
g)
h)
i)
wydzielenie i oznakowanie stref niebezpiecznych
doprowadzenie mediów zgodnie z planem zagospodarowania
zapewnienie i urządzenie pomieszczeń higieniczno-sanitarnych i socjalnych
szkolenie bhp i p.poż.
zaopatrzenie w sprzęt bhp i p.poż.
ustalenie wykazu prac, które powinny być wykonywane przez co najmniej dwie osoby
w celu zapewnienia asekuracji, ze względu na możliwość wystąpienia szczególnego
zagrożenia dla zdrowia lub życia ludzkiego
j) udostępnienie do stałego korzystania aktualnych instrukcji bezpieczeństwa i higieny
pracy dotyczących:
- wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami
zdrowia pracowników, - obsługi maszyn i innych urządzeń technicznych
- postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi
- udzielania pierwszej pomocy medycznej
UWAGA
W przypadku powstania wątpliwości w trakcie realizacji obiektu, należy wezwać projektanta
celem wyjaśnienia i rozwiązania zaistniałego problemu.
Projektant:
12. OCHRONA PRZECIWPOŻAROWA.
Ochronę przeciwpożarową dla tego budynku opracowano na podstawie n/w przepisów:
1.Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie.
(Dz. U. z 2002r. nr 75 poz. 690 z późniejszymi zmianami – Dz.U. z 2009r. nr 56 poz.461 )
2.Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07. czerwca 2009 w
sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów.
( Dz. U. z 2009 nr 109 poz. 719).
3.Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca
2009r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
(Dz. U. z 2009 r nr 124, poz. 1030.)
12.1. Dane ogólne i usytuowanie budynku z uwagi na bezpieczeństwo pożarowe.
Budynek jednokondygnacyjny w zabudowie wolnostojącej o funkcji usługowej. Odległość do
granicy działki budowlanej min. 4m. a do budynków na działce sąsiedniej min. 25m.
Dane wymiarowe : opis techniczny.
12.2. Funkcja, kategoria zagrożenia ludzi i PM.
Budynek o funkcji użyteczności publicznej / warsztat usługowy / i ze względu na sposób
użytkowania zaliczamy do kategorii zagrożenia ludzi ZL III a pomieszczenia magazynowe i
kotłowni jako PM.
12.3. Strefa pożarowa.
Całość budynku stanowi jedną strefę pożarową z wydzieleniem pożarowym kotłowni
stałopalnej o mocy kotła 44kW i magazynu opału. Kotłownia – ściany wewnętrzne o klasie
EI 60, strop REI60, drzwi w ścianie zewnętrznej bezklasowe- otwierane na zewnątrz, od
wewnątrz bezklamkowe otwierane pod naciskiem /dźwignia pozioma/. Magazyn opałuściany wewnętrzne o klasie EI 120, strop REI 120, drzwi w ścianie wewnętrznej o klasie EI
60. Magazyn podręczny funkcjonalnie związany z częścią ZL.
12.4 Klasa odporności pożarowej.
Biorąc pod uwagę wysokość i kategorię zagrożenia ludzi, budynek posiada klasę D
odporności pożarowej. Poszczególne elementy budowlane w/w. klas pożarowych
odpowiadają minimum klasie odporności ogniowej i warunkom nierozprzestrzeniania ognia:
główna
12.5. Warunki ewakuacji.
Warsztat posiada wyjścia ewakuacyjne – bramy skrzydłowe otwieralne ręcznie i 1
podnoszona. Długości przejścia ewakuacyjnego < 40m. Długość dojścia ewakuacyjnego w
układzie zaplecza biurowo-socjalnego < 30m. dla 1-ego dojścia ewakuacyjnego.
Wyjście ewakuacyjne z pomieszczenia oraz z budynku / główne wyjście/ będą oznakowane
znakami ewakuacyjnymi.
Drzwi oznaczone klasą odporności ogniowej wyposażone w samozamykacz.
12.6. Zabezpieczenie przeciwpożarowe instalacji użytkowych.
Przewody instalacji użytkowych o średnicy > 4cm przechodzące przez ścianę /strop/
pomieszczenia zamkniętego - kotłownia prowadzone w przepustach instalacyjnych o klasie
odporności ogniowej tych elementów budowlanych / EI 60/ - a przestrzeń między przepustem
instalacyjnym a elementem budowlanym wypełniona masą ogniochronną o klasie odporności
ogniowej tegoż elementu budowlanego.
12.7. Urządzenia przeciwpożarowe.
Budynek o kubaturze > 1000m³. Instalacja elektryczna będzie wyposażona w
przeciwpożarowy wyłącznik prądu zainstalowany na złączu głównym przed tablicą główną
rozdzielczą, umieszczony na zewnątrz budynku przy wejściu głównym i oznakowany.
12.8. Podręczny sprzęt gaśniczy.
Budynek będzie wyposażony w podręczny sprzęt gaśniczy tj. 1 gaśnica/100m2
strefy pożarowej.
12.9. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru.
Do zewnętrznego gaszenia pożaru wymagalny 1 hydrant o wydajności 10dm³/s. przy 0,2MPa.
Wskazuje się hydrant usytuowany od budynku w odległości 23m. /p.z.t./ tj. < dopuszczalnej
odległości do 75m. dla najbliższego hydrantu.
12.10. Droga pożarowa-dojazd i dostęp z ul. Powstańców Śląskich.. Droga pożarowa
niewymagalna.
