tabela produktów równoważnych

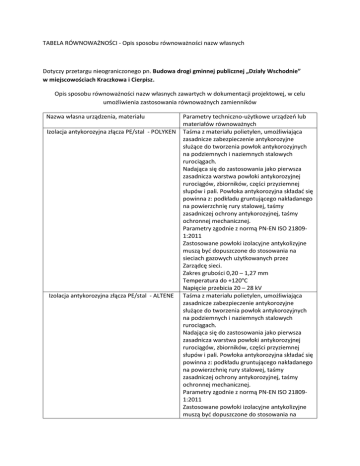

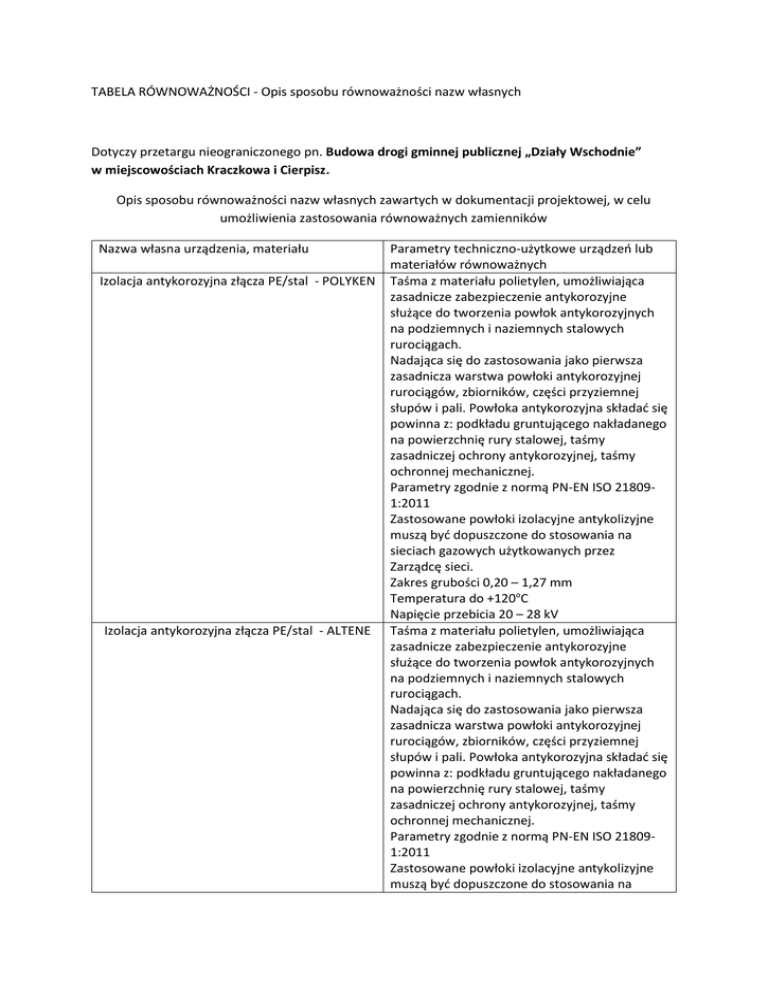

TABELA RÓWNOWAŻNOŚCI - Opis sposobu równoważności nazw własnych
Dotyczy przetargu nieograniczonego pn. Budowa drogi gminnej publicznej „Działy Wschodnie”
w miejscowościach Kraczkowa i Cierpisz.
Opis sposobu równoważności nazw własnych zawartych w dokumentacji projektowej, w celu
umożliwienia zastosowania równoważnych zamienników
Nazwa własna urządzenia, materiału
Izolacja antykorozyjna złącza PE/stal - POLYKEN
Izolacja antykorozyjna złącza PE/stal - ALTENE
Parametry techniczno-użytkowe urządzeń lub
materiałów równoważnych
Taśma z materiału polietylen, umożliwiająca
zasadnicze zabezpieczenie antykorozyjne
służące do tworzenia powłok antykorozyjnych
na podziemnych i naziemnych stalowych
rurociągach.
Nadająca się do zastosowania jako pierwsza
zasadnicza warstwa powłoki antykorozyjnej
rurociągów, zbiorników, części przyziemnej
słupów i pali. Powłoka antykorozyjna składać się
powinna z: podkładu gruntującego nakładanego
na powierzchnię rury stalowej, taśmy
zasadniczej ochrony antykorozyjnej, taśmy
ochronnej mechanicznej.
Parametry zgodnie z normą PN-EN ISO 218091:2011
Zastosowane powłoki izolacyjne antykolizyjne
muszą być dopuszczone do stosowania na
sieciach gazowych użytkowanych przez
Zarządcę sieci.
Zakres grubości 0,20 – 1,27 mm
Temperatura do +120oC
Napięcie przebicia 20 – 28 kV
Taśma z materiału polietylen, umożliwiająca
zasadnicze zabezpieczenie antykorozyjne
służące do tworzenia powłok antykorozyjnych
na podziemnych i naziemnych stalowych
rurociągach.
Nadająca się do zastosowania jako pierwsza
zasadnicza warstwa powłoki antykorozyjnej
rurociągów, zbiorników, części przyziemnej
słupów i pali. Powłoka antykorozyjna składać się
powinna z: podkładu gruntującego nakładanego
na powierzchnię rury stalowej, taśmy
zasadniczej ochrony antykorozyjnej, taśmy
ochronnej mechanicznej.
Parametry zgodnie z normą PN-EN ISO 218091:2011
Zastosowane powłoki izolacyjne antykolizyjne
muszą być dopuszczone do stosowania na
Izolacja antykorozyjna złącza PE/stal - PRIMER
HOBAS
AROT/AROTT
Aste Fastener
Taśma Denso
sieciach gazowych użytkowanych przez
Zarządcę sieci.
Zakres grubości 0,50 – 1,02 mm
Temperatura do +120oC
Rekomendowany zakład 50%
Podkład gruntujący stosowany przy izolacjach
antykorozyjnych
Parametry zgodnie z normą PN-EN ISO 218091:2011
Powłoki izolacyjne antykolizyjne muszą być
dopuszczone do stosowania na sieciach
gazowych użytkowanych przez Zarządcę sieci.
Nazwa Hobas pojawia się w opisie pozycji
przedmiaru ze względu na nazwę pozycji
przedmiarowej wynikającej z KNNR
Cała nazwa tej pozycji to KNNR 4 1606-02 Próba
wodna szczelności sieci wodociągowych z rur
typu HOBAS, PCW, PVC, PE, PEHD o śr. 160 mm
Rura ochronna (osłonowa) wykonana z
tworzywa sztucznego (HDPE). Powinna
umożliwiać zastosowanie do zabezpieczania
istniejącej infrastruktury w postaci przewodów
lub rur. Powinna posiadać możliwość
wzdłużnego dzielenia i możliwość jej zabudowy
na działającej instalacji. Przy usuwaniu kolizji z
istniejącą infrastrukturą, dopuszczalne są rury
osłonowe dwudzielne z tworzywa sztucznego
(HDPE). Sztywność obwodowa powinna wynosić
od 13 -8 kN/m2 w zależności od średnicy rur.
Średnice od 50 – 233mm.
Oznaczniki nakładane na kable nn i SN.
Wykonane powinny być z poliamidu 6,
tworzywa sztucznego samogasnocącego,
mocowane za pomocą opasek zaciskowych,
koloru białego z wypalaną nazwą użytkownika
kabla, typem kabla i napięciem, nazwą linii
kablowej, nazwą firmy układającej kabel.
Wymiar oznacznika powinien wynosić
80x50x3mm.
Taśma hydroizolacyjna, antykorozyjna i
antyelektrostatyczna do bezpośredniego
izolowania. Taśma powinna być wykonana z
tkaniny nasyconej masą impregnacyjną i
powinna być zawinięta w folię.
Powinna umożliwiać zastosowanie jej do
izolowania urządzeń instalowanych w ziemi, w
pomieszczeniach wilgotnych, takich jak:
Rurociągi stalowe lub betonowe.
Armatura stalowa i inne drobne urządzenia.
Taśma COT
Hak SOT
Klamerka COT
Album linii napowietrznych nn Tom I ELprojekt
Poznań 1992r. oraz Katalog do projektowania
linii nn z przewodami izolowanymi
samonośnymi ENSTO 2004r.
Uchwyt odciągowy typu PA MALIKO
Śruby typu SOS
COVALENE – opaska termokurczliwa
Połączeń spawanych, kołnierzowych, PE/stal,
urządzeń i elementów stalowych na czas
transportu i składowania.
Izolacji antykorozyjnej i przeciwwilgociowej w
tunelach przepustach i innych przejściach
podziemnych.
Taśma powinna posiada możliwość być
nawijania w obecności wilgoci na
zabezpieczanej powierzchni oraz umożliwiać
nawijanie na przedmioty o skomplikowanym
kształcie. Taśma powinna być o szerokości
20cm.
Taśma ze stali nierdzewnej o wymiarach 0,7x20
i dopuszczalnej sile jednego zwoju 784 daN.
Powinna umożliwiać do mocowanie osprzętu
elektrycznego na żerdziach słupowych
Haki stalowe ocynkowane na gorąco o sile
użytkowej 11-27kN. Powinny umożliwiać
mocowania linii energetycznych izolowanych na
żerdziach słupowych
Element spinający taśmę stalową powinien
umożliwiać mocowanie osprzętu elektrycznego
na żerdziach słupowych. Musi być wykonany ze
stali nierdzewnej.
Minimalna wytrzymałość klamerki na zrywanie
0,7kN/mm2
Katalog do projektowania linii nn z przewodami
izolowanymi samonośnymi akceptowany
zatwierdzony przez energolinię – organ
zatwierdzający oraz akceptujący zastosowanie
produktów w energetyce
Uchwyt odciągowy stosowany do podwieszania
w liniach napowietrznych kabli miedzianych,
samonośnych ze stalową linką nośną (np. typu
XzTKMXpwn). Średnica linki nośnej kabla 3-6
mm, długość linki uchwytu od korpusu do szekli
zabezpieczającej 200 mm, min. siła zrywająca
250 daN. Korpus uchwytu wykonany z polimeru
odpornego na ultrafiolet, kliny z tworzywa
termoplastycznego odpornego na ultrafiolet.
Śruba hakowa umożliwiająca zawieszenia
odporowe przewodu telekomunikacyjnego.
Materiał wykonania - stal ocynkowana.
Opaska, koszulka, rurka termokurczliwa
stosowana do izolacji przewodów i kabli
energetycznych. Powinna być wykonana z
polietylenu, którego polimeryzacja inicjowana
jest promieniowaniem jonizującym. Dzięki temu
uzyskiwana jest pamięć kształtu materiału.
Kurczyć się powinna pod wpływem temperatury
ok. 400°C od 20% do 70% w zależności od
grubości ścianki i średnicy opaski.
GXO – ogranicznik przepięć
YAKY
ZRM
Płyty JOMB
Folia EPDM
Ograniczniki przepięć stosowane na liniach
napowietrznych 0,4kV. Ograniczenie przepięć
napięciowych do 660V przy prądzie udarowym
5kA. Oznaczenie -5/660.
Kable ziemne niskiego napięcia aluminiowe o
izolacji i powłoce polwinitowej 4-ro żyłowe. O
napięciu fazowym 0,6kV i między
przewodowym 1,0kV. (0,6/1kV) O przekroju żył
od 4-300mm2.
Zestaw Remontowo-Montażowy. Mufy kablowe
przelotowe do kabli o izolacji polwinitowej. O
napięciu 0,6/1kV do kabli o przekroju żył 16300mm2.
Wielootworowa betonowa płyta o wymiarach
min. 50x50x10cm z betonu wg PN-EN 206-1
klasy min. C30/37 i XC4 o max, w/c=0,5 i min.
Zawartości cementu 300kg/m3,
wibroprasowane.
Folia powinna charakteryzować się brakiem
przesiąkliwości, wodochłonność powinna
wynosić poniżej 0,5%, materiał wykonania folii
PEHD, grubość 1,5mm, powinna
charakteryzować się odpornością na związki
chemiczne występujące w przyrodzie (np.
produkty ropopochodne) i nie ulegać degradacji
biologicznej, trwałość właściwości użytkowych
w pełnym okresie użytkowania, dużą giętkość,
nieszkodliwość dla środowiska naturalnego.
