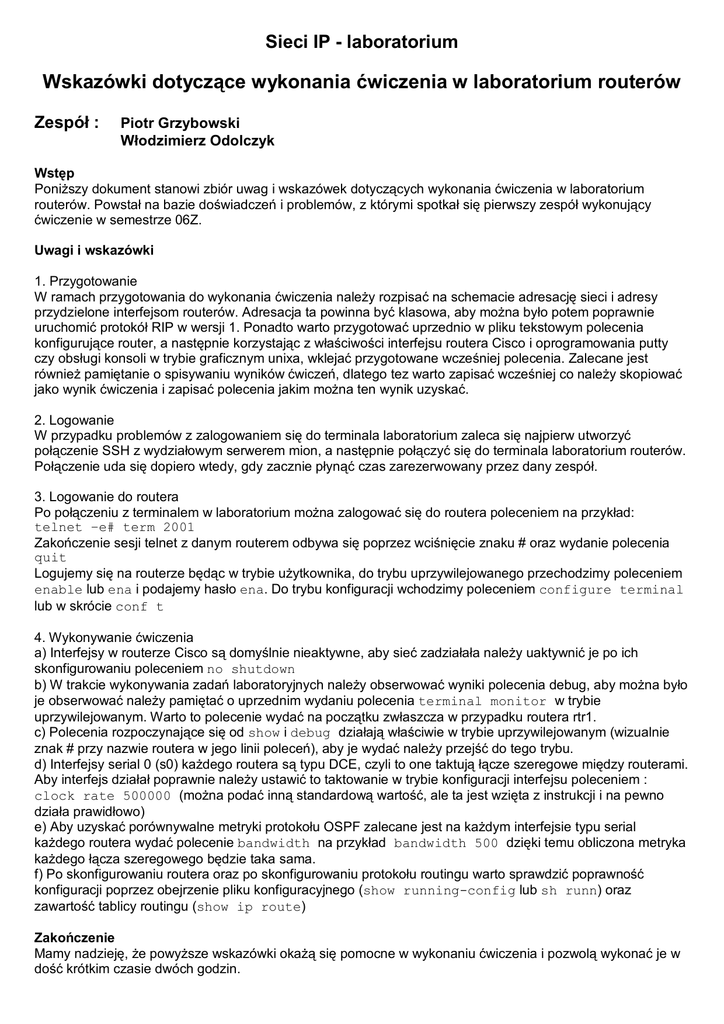

Sieci IP - laboratorium
Wskazówki dotyczące wykonania ćwiczenia w laboratorium routerów
Zespół :
Piotr Grzybowski
Włodzimierz Odolczyk
Wstęp
Poniższy dokument stanowi zbiór uwag i wskazówek dotyczących wykonania ćwiczenia w laboratorium
routerów. Powstał na bazie doświadczeń i problemów, z którymi spotkał się pierwszy zespół wykonujący
ćwiczenie w semestrze 06Z.
Uwagi i wskazówki
1. Przygotowanie
W ramach przygotowania do wykonania ćwiczenia należy rozpisać na schemacie adresację sieci i adresy
przydzielone interfejsom routerów. Adresacja ta powinna być klasowa, aby można było potem poprawnie
uruchomić protokół RIP w wersji 1. Ponadto warto przygotować uprzednio w pliku tekstowym polecenia
konfigurujące router, a następnie korzystając z właściwości interfejsu routera Cisco i oprogramowania putty
czy obsługi konsoli w trybie graficznym unixa, wklejać przygotowane wcześniej polecenia. Zalecane jest
również pamiętanie o spisywaniu wyników ćwiczeń, dlatego tez warto zapisać wcześniej co należy skopiować
jako wynik ćwiczenia i zapisać polecenia jakim można ten wynik uzyskać.
2. Logowanie
W przypadku problemów z zalogowaniem się do terminala laboratorium zaleca się najpierw utworzyć
połączenie SSH z wydziałowym serwerem mion, a następnie połączyć się do terminala laboratorium routerów.
Połączenie uda się dopiero wtedy, gdy zacznie płynąć czas zarezerwowany przez dany zespół.
3. Logowanie do routera
Po połączeniu z terminalem w laboratorium można zalogować się do routera poleceniem na przykład:
telnet –e# term 2001
Zakończenie sesji telnet z danym routerem odbywa się poprzez wciśnięcie znaku # oraz wydanie polecenia
quit
Logujemy się na routerze będąc w trybie użytkownika, do trybu uprzywilejowanego przechodzimy poleceniem
enable lub ena i podajemy hasło ena. Do trybu konfiguracji wchodzimy poleceniem configure terminal
lub w skrócie conf t
4. Wykonywanie ćwiczenia
a) Interfejsy w routerze Cisco są domyślnie nieaktywne, aby sieć zadziałała należy uaktywnić je po ich
skonfigurowaniu poleceniem no shutdown
b) W trakcie wykonywania zadań laboratoryjnych należy obserwować wyniki polecenia debug, aby można było
je obserwować należy pamiętać o uprzednim wydaniu polecenia terminal monitor w trybie
uprzywilejowanym. Warto to polecenie wydać na początku zwłaszcza w przypadku routera rtr1.
c) Polecenia rozpoczynające się od show i debug działają właściwie w trybie uprzywilejowanym (wizualnie
znak # przy nazwie routera w jego linii poleceń), aby je wydać należy przejść do tego trybu.
d) Interfejsy serial 0 (s0) każdego routera są typu DCE, czyli to one taktują łącze szeregowe między routerami.
Aby interfejs działał poprawnie należy ustawić to taktowanie w trybie konfiguracji interfejsu poleceniem :
clock rate 500000 (można podać inną standardową wartość, ale ta jest wzięta z instrukcji i na pewno
działa prawidłowo)
e) Aby uzyskać porównywalne metryki protokołu OSPF zalecane jest na każdym interfejsie typu serial
każdego routera wydać polecenie bandwidth na przykład bandwidth 500 dzięki temu obliczona metryka
każdego łącza szeregowego będzie taka sama.
f) Po skonfigurowaniu routera oraz po skonfigurowaniu protokołu routingu warto sprawdzić poprawność
konfiguracji poprzez obejrzenie pliku konfiguracyjnego (show running-config lub sh runn) oraz
zawartość tablicy routingu (show ip route)
Zakończenie
Mamy nadzieję, że powyższe wskazówki okażą się pomocne w wykonaniu ćwiczenia i pozwolą wykonać je w
dość krótkim czasie dwóch godzin.
