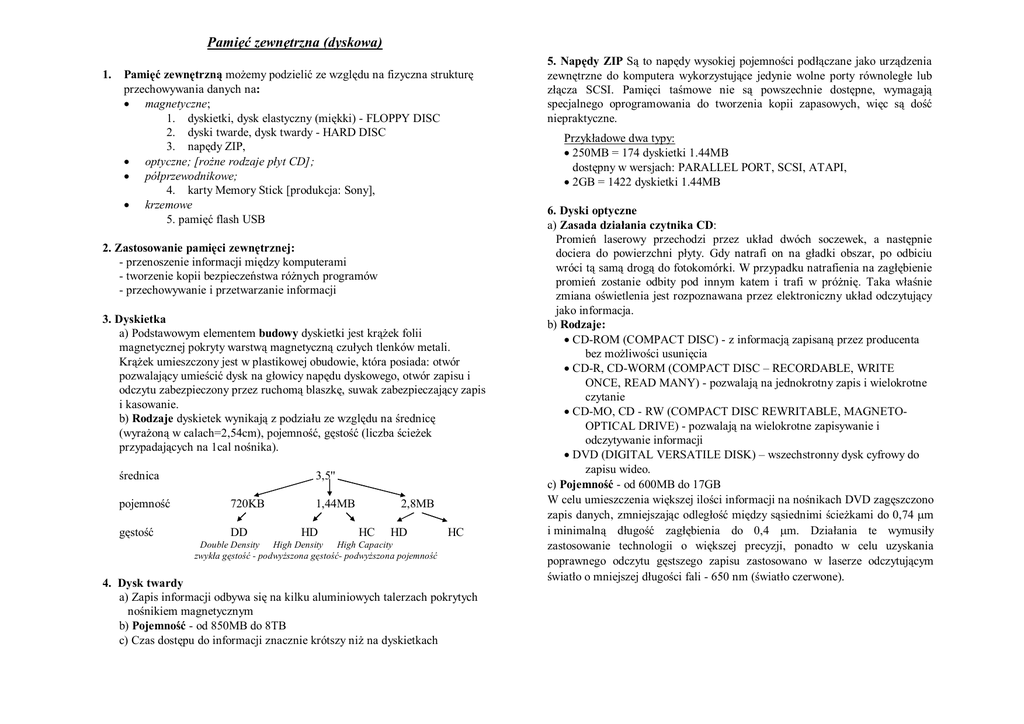

Pamięć zewnętrzna (dyskowa)

Pamięć zewnętrzna (dyskowa)
1.
Pamięć zewnętrzną możemy podzielić ze względu na fizyczna strukturę
przechowywania danych na:
 magnetyczne;
1. dyskietki, dysk elastyczny (miękki) - FLOPPY DISC
2. dyski twarde, dysk twardy - HARD DISC
3. napędy ZIP,
 optyczne; [rożne rodzaje płyt CD];
 półprzewodnikowe;
4. karty Memory Stick [produkcja: Sony],
 krzemowe
5. pamięć flash USB
2. Zastosowanie pamięci zewnętrznej:
- przenoszenie informacji między komputerami
- tworzenie kopii bezpieczeństwa różnych programów
- przechowywanie i przetwarzanie informacji
3. Dyskietka
a) Podstawowym elementem budowy dyskietki jest krążek folii
magnetycznej pokryty warstwą magnetyczną czułych tlenków metali.
Krążek umieszczony jest w plastikowej obudowie, która posiada: otwór
pozwalający umieścić dysk na głowicy napędu dyskowego, otwór zapisu i
odczytu zabezpieczony przez ruchomą blaszkę, suwak zabezpieczający zapis
i kasowanie.
b) Rodzaje dyskietek wynikają z podziału ze względu na średnicę
(wyrażoną w calach=2,54cm), pojemność, gęstość (liczba ścieżek
przypadających na 1cal nośnika).
średnica
pojemność
gęstość
3,5''
720KB
DD
1,44MB
HD
2,8MB
HC
HD
HC
Double Density High Density High Capacity
zwykła gęstość - podwyższona gęstość- podwyższona pojemność
4. Dysk twardy
a) Zapis informacji odbywa się na kilku aluminiowych talerzach pokrytych
nośnikiem magnetycznym
b) Pojemność - od 850MB do 8TB
c) Czas dostępu do informacji znacznie krótszy niż na dyskietkach
5. Napędy ZIP Są to napędy wysokiej pojemności podłączane jako urządzenia
zewnętrzne do komputera wykorzystujące jedynie wolne porty równoległe lub
złącza SCSI. Pamięci taśmowe nie są powszechnie dostępne, wymagają
specjalnego oprogramowania do tworzenia kopii zapasowych, więc są dość
niepraktyczne.
Przykładowe dwa typy:
 250MB = 174 dyskietki 1.44MB
dostępny w wersjach: PARALLEL PORT, SCSI, ATAPI,
 2GB = 1422 dyskietki 1.44MB
6. Dyski optyczne
a) Zasada działania czytnika CD:
Promień laserowy przechodzi przez układ dwóch soczewek, a następnie
dociera do powierzchni płyty. Gdy natrafi on na gładki obszar, po odbiciu
wróci tą samą drogą do fotokomórki. W przypadku natrafienia na zagłębienie
promień zostanie odbity pod innym katem i trafi w próżnię. Taka właśnie
zmiana oświetlenia jest rozpoznawana przez elektroniczny układ odczytujący
jako informacja.
b) Rodzaje:
 CD-ROM (COMPACT DISC) - z informacją zapisaną przez producenta
bez możliwości usunięcia
 CD-R, CD-WORM (COMPACT DISC – RECORDABLE, WRITE
ONCE, READ MANY) - pozwalają na jednokrotny zapis i wielokrotne
czytanie
 CD-MO, CD - RW (COMPACT DISC REWRITABLE, MAGNETOOPTICAL DRIVE) - pozwalają na wielokrotne zapisywanie i
odczytywanie informacji
 DVD (DIGITAL VERSATILE DISK) – wszechstronny dysk cyfrowy do
zapisu wideo.
c) Pojemność - od 600MB do 17GB
W celu umieszczenia większej ilości informacji na nośnikach DVD zagęszczono
zapis danych, zmniejszając odległość między sąsiednimi ścieżkami do 0,74 m
i minimalną długość zagłębienia do 0,4 m. Działania te wymusiły
zastosowanie technologii o większej precyzji, ponadto w celu uzyskania
poprawnego odczytu gęstszego zapisu zastosowano w laserze odczytującym
światło o mniejszej długości fali - 650 nm (światło czerwone).
7. Karty Memory Stick – producent Sony. Karta o wymiarach nie większych
od gumy do żucia I wadze 4 gramów może zapisać wszystkie typy informacji,
jakie istnieją. Karty te zbudowana są z półprzewodników i łączenie z
urządzeniami zapisu/odczytu następuje poprzez 10 szpilek na końcu karty, co
daje gwarancję, że nośnik nie zużywa się w trakcie pracy. Dostępne są karty
Memory Stick w wielkościach: 4MB, 8MB, 16MB, 32MB, 64MB, 128MB.
W efekcie zwiększono pojemność nowego nośnika do wartości 4,37 GB,
oznaczonej symbolem DVD-5. Dodatkową innowacją jest umieszczenie
metalowej folii odbijającej światło między dwoma poliwęglanowymi krążkami
połączonymi w całość warstwą kleju. Tego rodzaju konstrukcja zmniejsza
ryzyko uszkodzenia najbardziej wrażliwej warstwy z zapisaną informacją.
Opracowano także metody łączenia kilku płyt w jedną, zwielokrotniając tym
samym jej pojemność.
W rezultacie wśród obecnie stosowanych płyt są to:
 DVD-9 dwuwarstwowa W krążkach tego typu umieszczono dodatkową,
półprzezroczystą warstwę, przed warstwą odbijającą światło. Skupienie
(zogniskowanie) w odpowiedni sposób promienia lasera umożliwia odczyt
danych zapisanych na obu warstwach. W ten sposób zwiększono pojemność
płyty do 8,5 GB. Dane są odczytywane z jednej strony krążka.
 .DVD-10 dwustronna W tym przypadku podwojono pojemność nośnika w
stosunku do DVD-5 przez sklejenie dwóch poliwęglanowych krążków
pokrytych folią. Dane z tego rodzaju nośnika są odczytywane zarówno z
jednej, jak i drugiej strony płyty.
 .DVD-18 dwuwarstwowa dwustronna Płyta ta stanowi połączenie płyty
dwuwarstwowej z dwustronną, oferując największą pojemność, tj. 15,9
GB.
d) Długa używalność do 50 lat
e) Wymagana jest specjalna stacja dysków i odpowiednia nagrywarka
8. Napędy flash USB, znajdujące się obecnie na rynku, są mniejsze od typowej
zapalniczki i oferują pojemności dochodzące do 4 GB. Producenci obiecują, że
wkrótce pojawią się klucze o pojemności 8 GB i większej. Napęd składa się z
karty pamięci flash, której pojemność systematycznie wzrasta, i ze złącza USB,
które jest powszechnie obsługiwane przez współczesne komputery PC.
Napędy współpracują ze złączami USB 1.1 i USB 2.0. W przypadku niektórych
urządzeń niepotrzebny jest szybszy interfejs USB 2.0. Mimo, że USB 2.0
zapewnia prędkości transferu przekraczające 30 MB/s, to współczesne karty
pamięci flash nie oferują takich prędkości. Z drugiej strony urządzenia
działające w standardzie USB 1.1 (oferującym maksymalną prędkość transferu
1 MB/s) działają poprawnie, ale pozostawiają sporo do życzenia pod względem
prędkości.
Użytkowanie flashdysku jest bardzo proste. System Windows XP po
umieszczeniu pamięci w porcie USB – sam wykryje urządzenie i udostępni
nową literę dysku, jeżeli flashdysk został wcześniej sformatowany.
9. Trochę historii pamięci masowych
1970 – pierwsza dyskietka
1973 – IBM wprowadza dyski twarde
1982 – Sony wprowadza dyskietki 3,5 cala
1985 – pierwsze użycie płyt CD-ROM do przechowywania danych
połowa lat dziewięćdziesiątych XX wieku – pierwsze DVD
10. Identyfikacja dysków
Jednostki dyskowe identyfikowane są kolejnymi literami alfabetu, po
których następuje dwukropek.
A: - podstawowa jednostka dysków elastycznych
B: - dodatkowa
C:, D:, E: - partycje dysków twardych (D: oznacza odtwarzacz CD)
F:, G:, ... - jednostki dysków sieciowych
