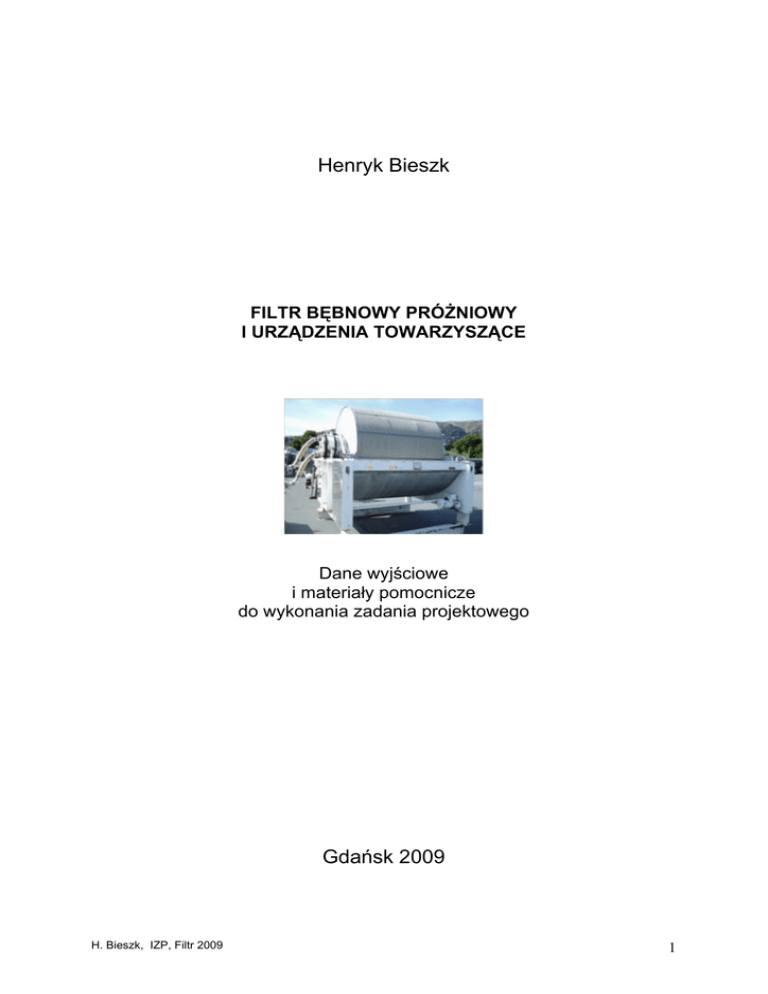

Henryk Bieszk
FILTR BĘBNOWY PRÓŻNIOWY
I URZĄDZENIA TOWARZYSZĄCE
Dane wyjściowe
i materiały pomocnicze
do wykonania zadania projektowego
Gdańsk 2009
H. Bieszk, IZP, Filtr 2009
1
PRZEDMIOT:
Aparatura Chemiczna i Biotechnologiczna
TEMAT ZADANIA PROJEKTOWEGO
FILTR OBROTOWY PRÓŻNIOWY
I URZĄDZENIA TOWARZYSZĄCE
WYKONAŁ(A):
PROWADZĄCY:
Dr inż. Henryk Bieszk
GDAŃSK 2008/2009
H. Bieszk, IZP, Filtr 2009
2
Zawartość opracowania:
1. Strona tytułowa.
2. Schemat instalacji, dane wyjściowe do obliczeń i doboru urządzeń.
3. Część obliczeniowa:
- obliczenia filtru,
- obliczenia rurociągu,
- obliczenia pompy,
- obliczenia zbiorników,
4. Część graficzna:
- rysunki elementów rurociągu; zawór, (rzut główny i rzut z góry) kolano,
- A4,
- rysunek pompy; rzut główny i rzut z góry - A4,
- rysunek filtru, A3,
-rysunek instalacji; rzut główny i rzut z góry, A3,
5. Część opisowa:
- opis instalacji; zastosowanie, budowa, działanie, materiały,
- opis elementów rurociągu,
- opis pompy,
- opis filtru,
- spis treści (w tym literatura).
H. Bieszk, IZP, Filtr 2009
3
H. Bieszk, IZP, Filtr 2009
4
Dane do obliczeń powierzchni filtru:
Nr
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Qvf
[m3/h]
T
[s]
q
[m3/m2]
6.7
7.7
8.7
9.7
10.7
11.7
12.7
13.7
14.7
15.7
16.7
17.7
18.7
19.7
20.7
21.7
22.7
23.7
24.7
25.7
26.7
387
388
389
390
391
392
393
394
395
396
397
398
399
400
399
398
397
396
395
394
393
0.169
0.17
0.171
0.172
0.173
0.174
0.175
0.176
0.177
0.178
0.179
0.18
0.179
0.178
0.177
0.176
0.175
0.174
0.173
0.172
0.171
A.
Obliczyć powierzchnię filtru bębnowego stosowanego do filtrowania
zawiesiny …, dla następujących danych:
Qvf [m3/h]- natężenie przepływu filtratu,
T[s] – całkowity czas trwania cyklu [s]
q [m3/m2]– wydajność właściwa filtru
Na podstawie wyników obliczeń dobrać filtr z katalogu producenta i
obliczyć liczbę obrotów jego bębna.
H. Bieszk, IZP, Filtr 2009
5
Obliczenie powierzchni filtru bębnowego
Jeżeli pole powierzchni filtru wynosi F [m2]
a jego wydajność właściwa q [m3/m2],
wówczas ilość filtratu otrzymanego w czasie trwania jednego cyklu roboczego
wynosi qF [m3] i
wydajność filtru w ciągu godziny będzie równa:
Q vf =
3600 × q × F
T
[m3/h]
Stąd niezbędna powierzchnia filtru:
F=
Q vf × T
3600 × q
[m2]
Qvf – wydajność filtru (natężenie przepływu filtratu) [m3/h]
T – całkowity czas trwania cyklu [s]
q – wydajność właściwa filtru [m3/m2]
H. Bieszk, IZP, Filtr 2009
6
Tabliczka rysunkowa -wzór
H. Bieszk, IZP, Filtr 2009
7
Dane do obliczeń rurociągu i pompy
Nr
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
a [m]
4
3
4
5
4
3
4
5
4
3
4
3
4
3
4
3
4
3
4
5
4
b [m]
5
4
5
4
3
4
5
4
5
4
5
4
5
3
4
3
5
2
3
2
5
c [m]
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
4.5
d [m]
5
4
3
2
3
4
5
4
3
2
3
4
5
4
3
2
3
4
5
4
3
cs[%]
15
16
17
18
19
20
19
18
17
18
19
20
21
22
23
22
21
20
19
18
17
Qvz[m3/h]
1.25Qvf
1.26 Qvf
1.27 Qvf
1.28 Qvf
1.29 Qvf
1.3 Qvf
1.29 Qvf
1.28 Qvf
1.27 Qvf
1.28 Qvf
1.29 Qvf
1.3 Qvf
1.31 Qvf
1.32 Qvf
1.33 Qvf
1.32 Qvf
1.31 Qvf
1.3 Qvf
1.29 Qvf
1.28 Qvf
1.27 Qvf
B. Obliczyć instalację rurociągową. Na podstawie wyników
obliczeń zaproponować znormalizowane elementy projektowanego
rurociągu.
C. Obliczyć parametry pompy podającej zawiesinę do filtru.
Na podstawie wyników obliczeń dobrać pompę z katalogu producenta.
D. Wykonać obliczenia wielkości zbiorników. Na podstawie
wyników obliczeń dobrać zbiorniki z katalogów producentów.
E. Wykonać rysunki wyznaczonych elementów projektowanej
instalacji oraz jej rysunek zestawieniowy.
H. Bieszk, IZP, Filtr 2009
8
Stan zaawansowania pracy
Lp
Opis wykonanej czynności
1
Data
Podpis
prowadzącego
Część obliczeniowa:
- obliczenia i dobór filtru,
- obliczenia i dobór elementów
rurociągu,
- obliczenia i dobór pompy,
- obliczenia i dobór zbiorników
( mieszalnika, zbiorników
magazynowych produktów)
2
3
Część graficzna:
- rysunki elementów rurociągu; zawór, (rzut główny i rzut z góry)
- rysunek pompy;
rzut główny i rzut z góry - A4,
- rysunek filtru, A3,
-rysunek instalacji;
rzut główny i rzut z góry, A3,
Część opisowa:
- opis instalacji; zastosowanie,
budowa, działanie, materiały,
- opis elementów rurociągu,
- opis pompy,
- opis filtru,
- opis mieszalnika, zbiorników
magazynowych produktów
- spis treści
- literatura.
Dane
Obliczenia
1. Powierzchnia filtru
F=
Wyniki
Q vf × T
3600 × q
2. Częstość obrotów bębna filtru
H. Bieszk, IZP, Filtr 2009
9
Filtr bębnowy próżniowy – ilustracje
Filtr bębnowy próżniowy – widok
Filtr bębnowy próżniowy – widok
H. Bieszk, IZP, Filtr 2009
10
Filtr bębnowy próżniowy – rysunek katalogowy
H. Bieszk, IZP, Filtr 2009
11
Schemat filtru bębnowego próżniowego z dolnym zasilaniem; a.- przekrój
podłużny, b.- przekrój poprzeczny; 1- bęben, 2- zbiornik zawiesiny, 3,4- czopy, 5,6koła zębate, 7- przekładnia, 8- przewód, 9- głowica nieruchoma, 10- mieszadło, 11zgarniak, 12- króciec odpływu, 13- dopływ cieczy przemywającej, 14- przenośnik
H. Bieszk, IZP, Filtr 2009
12
Schemat połączenia filtru bębnowego próżniowego; 1- zbiornik zawiesiny, 2filtr, 3- przenośnik ślimakowy, 4- zbiornik filtratu, 5- zbiornik popłuczyn, 6- pompa
próżniowa, 7- odwadniacz, 8- pompa, 9- dopływ sprężonego powietrza
