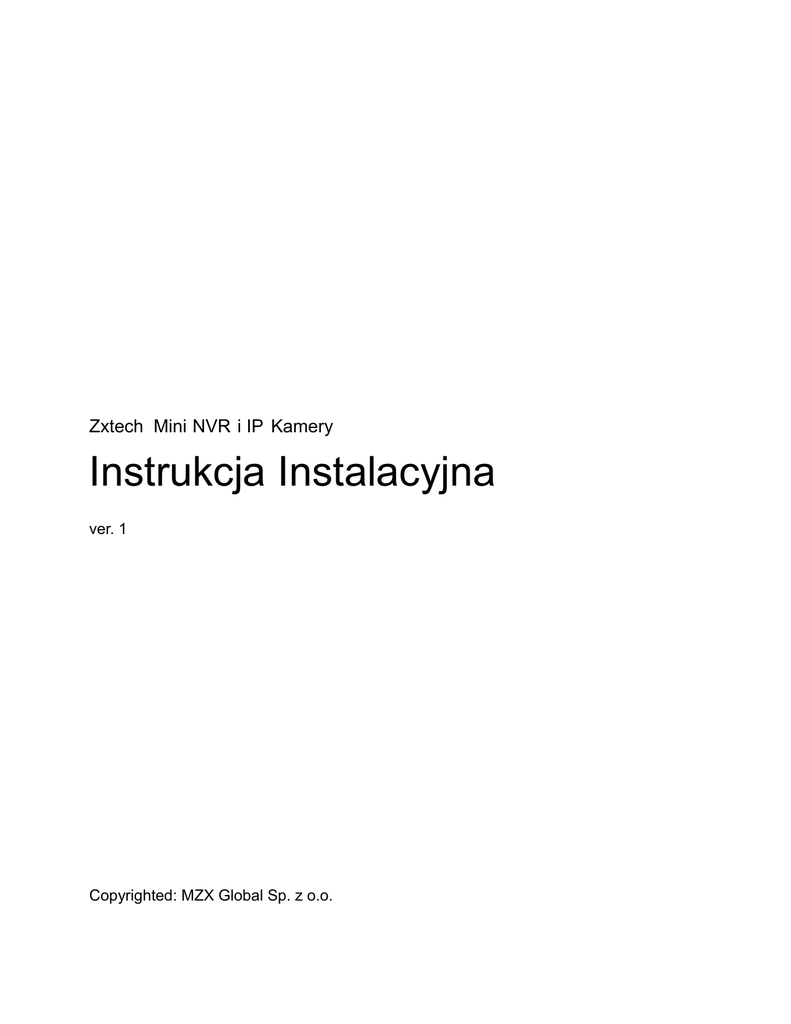

Instrukcja Instalacyjna

Zxtech Mini NVR i IP Kamery
Instrukcja Instalacyjna
ver. 1
Copyrighted: MZX Global Sp. z o.o.
Rozdział 1: Ważne
Uwaga

Przed instalowaniem kamer na ścianch podłącz je do NVRa i dokonaj
podstawowych ustawień.

Uszkodzenia mechaniczne (np. zarysowania) mogą być przyczyną nie uznania
ewentualnych reklamacji.

Przywracanie ustawień fabrycznych może powodować utratę ustawień i danych.

W przypadku braku jakiegokolwiek elementu w pudełku skontaktuj się z nami
niezwłocznie.
Zasilacz
Mini NVR korzysta z 12V zasilacza, podłączanie zasilacza o wyższym napięciu może
uszkodzić rejestrator. Mini NVR PoE korzysta z zasilacza 48V. Kamery potrzebują od
0,5 do 1 ampera mocy na jedną kamerę. Dletego należy pamiętać aby zapewnić
zasilacz o odpowiednich parametrach aby mieć pewność, że system będzie działał
poprawnie.
Rozdział 2: NVR, Router, Monitor.
Jeśli posiadasz monitor, który podłączasz do Mini NVRa oraz posiadasz router, to jest
opis czynności, który musisz wykonać aby poprawnie uruchomić swoja zestaw do
monitoringu.
Krok po kroku
a) Mini NVR – najpierw podłącz kamerę/y do routera lub do switcha (który jest
podłączony do routera). Jeśli kamery są PoE pamiętaj, że musisz je podłączać
do portów w switchu, które oznaczone są PoE. Jeśli kamery nie są PoE podłącz
zasilanie do kamer.
Mini NVR PoE – najpierw podłącz kamerę/y do swojego rejestratora
b) Podłącz rejestrator do routera lub do switcha.
c) Podłącz rejestrator do prądu.
d) Podłącz myszkę do rejestratora.
e) Podłącz monitor do rejestratora.
f) Uruchom monitor.
g) Kliknij prawym przyciskiem myszy na ekranie monitora, pojawi się okno
logowania.
h) Wybierz język w jakim chcesz konfigurować rejestrator.
i) Zaloguj się używajac domyślnego loginu: admin oraz hasła 12345.
j) Pojawi się Konfigurator, w którym będziemy mogli wprowadzić swoje
ustawienia:
 Device settings: jeszcze raz sprawdzamy jakijest ustawiony język, klikamy
następny krok.
 Sieć: Primary DNS powinien być taki sam jak Gateway, Secondary DNS np.
8.8.8.8, klikamy następny krok.
 w następnym oknie wybieramy Automatic mode klikamy następny krok.
 Ostrzeżenie: pojawi się komunikat o zmianie adresów IP podłączonych
urządzeń, klikamy potwierdź.
 Ustawienia nagrywania: Tą sekcję ustawiamy jeśli mamy zainstalowany dysk
twardy w rejestratorze. Jeśli nie mamy dysku będziemy mogli ustawic to w
późniejszym czasie po zainstalowaniu dysku.
Jeśli chcemy aby rejestrator
nagrywał 24 na dobę zostawiamy jak jest czyli polewej stronie wszystkie dni
zaznaczone, a na środku wszystkie kwadraciki na zielono.
Po ustawieniu
nagrywania możemy kliknąć OK.
k) Powinien pojawić się obraz z kamer. Jeśli się tak nie stało należy wykonać
następujące czynności:

Klikamy prawym przyciskiem myszki w dowolnym miejscu na ekranie.

Wybieramy Menu główne, a następie w zależności od wersi oprogramowania
Urządzenia zdalne lub Camera.

Pojawi się ekran podzielony na 2 części górną i dolną.

W części górnej klikamy Szukaj.

Po chwili pojawią się kamery, które są podłączone.

Po lewej stronie każdej kamery klikamy aby potwierdzić wybór.

Następnie klikamy Dodaj

Wybrane kamery zostają przeniesione do dolnego okna.

Po chwili powinien pojawić się obraz z kamer na ekranie monitora.

Kllikamy Potwierdź, a następnie prawym przyciskiem myszy aby zamknąć Menu
główne.
Jeśli nie pojawił się obraz z kamer może to oznaczać, że kamery nie mają włączonego
DHCP i nie pobrały adresu IP z Routera. Aby ustawić DHCP będziesz potrzebował
komputera z systemem Windows. Więcej informacji w kolejnym Rozdziale.
Rozdział 2: NVR, Router, Komputer
Jeśli nie posiadasz osobnego monitora, aby podłączyć go do swojego rejestratora ten
rozdział jest dla Ciebie.
Krok po kroku
a) Mini NVR – najpierw podłącz kamerę/y do routera lub do switcha (który jest
podłączony do routera), Jeśli kamery są PoE pamiętaj by podłączyć je do portu w
routerze lub switchu oznaczonym symbolem Poe. Jeśli nie masz w switchu
portów PoE należy podłączyć oddzielne zasilanie do kamer. Jeśli kamery nie są
PoE lub nie masz portów PoE musisz podłączyć zasilacz/e do kamer.
Mini NVR PoE – najpierw podłącz kamerę/y do swojego rejestratora.
b) Podłącz rejestrator do prądu.
c) Na komputerze z systemem Windows, podłączonym do tego samego routera co
NVR i kamery (kablem lub bezprzewodowo), instalujemy oprogramowanie
IPSearch Tool. Znajdziesz je na płytce CD lub możesz je pobrać ze strony:
http://tiny.pl/gxpkz
Narzędzie IPSearch Tool służy do wyszukiwania, zmiany ustawień sieciowych,
aktualizacji oprogramowania na Kamerach IP oraz NVR.
d)
Uruchamiamy oprogramowanie IPSearch Tool I klikamy Search.
e) W wynikach wyszukiwania powinien pojawić się NVR oraz kamery podłączone
do sieci. Jeśli wszystkie urządzenia, które posiadasz nie pokazały się sprawdź
jeszcze raz czy właściwie podłączyłeś je do sieci I czy podłączone jest do nich
zasilanie.
f) Zapamiętujemy lub zapisujemy adres IP NVRa.
g) Otwieramy przeglądarkę Internet Explorer.
h) Wpisując zapisany adres IP w przeglądarkę internetową Internet Explorer
możemy połączyć
się
z rejestratorem. Przy pierwszym
logowaniu
do
rejestratora , będziemy poproszeni o zainstalowanie oprogramowania OCX:
i)

uruchom oprogramowanie i poczekaj aż zostanie pobrane na twój komuter.

po pojawieniu się okienka instalacji klikamy Instaluj, a następnie Dalej.

po poprawnym zainstalowani oprogramowania należy odświeżyć stronę.

następnie należy kliknąć Zezwalaj.
Zaloguj się do urządzenia używając domyślnego loginu: admin, oraz hasła NVR:
12345, kamera: admin. Jeśli wszystko zostało poprawnie wykonane powinno
pojawić się na ekranie menu.
j)
W górnej części ekranu klikamy Ustawienia zaawansowane.
k) Następnie po prawej stronie Klikamy w Kanał, a następnie Ustawienia kan.
l)
W lewej części ekranu pojawią się na dwa okna Górne i Dolne, pod górnym
oknem klikamy Szukaj.
m) Powinny pojawić się kamery podłączone do sieci.
n) Potwierdzamy wybór kamer klikając w okienka po jewej stronie każdej.
o) Jeśli mamy zainstalowany dysk twardy i został on automatycznie sformatowany
przez NVR w tym momencie twój NVR rozpoczął nagrywanie w trybie 24h na
dobę wszystkich kamer.
Wyżej wymieniony sposób dostępu możliwy jest jedynie jeśli komputer w sieci lokalnej,
do której podłączyliśmy nasz rejestrator i kamery. Jeśli chcielibyśmy łączyć się z
dowolnego miejsca na ziemi w ten sposób należy otworzyć na routerze port 80, a
następnie ustalić swoje publiczne IP. Wówczas kiedy będziemy kożystali z innej sieci niż
lokalna sieć NVRa, wpisując w przeglądarkę Internet Explorer swój publiczny adres IP
będziemy mogli połączyć się z naszym routerem. Dodatkowo należy zmienić hasło
domyślne na NVRze aby postronne osoby nie mogły łączyć się z naszym systemem
monitoringu.
Urządzenia Mobilne
FREEIP jest to darmowa aplikacją dzięki, której będziesz mógł uzyskać podgląd ze
swoich kamer z dowolnego miejsca na ziemi. Pobierz dedykowaną aplikację FREEIP ze
sklepu z aplikacjami na swoim urządzeniu. Po pobraniu i uruchomieniu aplikacji należy
się zarejestrować (założyć konto). Następnie zalogować się.
Po zalogowaniu się
klikamy w AddDevice. Zostaniemy poproszeni o zeskanowanie QR kodu, który możemy
znalźć:

bezpośrednio logując się do NVRa wchodzimy w Menu Gówne/ Sieć/ P2P.

Logując się przez przeglądarkę Internet Explorer wchodzimy w Ustawienia
Podstawowe/ System/ P2P.

Logując się z przeglądarki Internet Explorer do kamery wchodzimy w Ustawienia
sieci.
Proponujemy skanowanie kodu NVRa, ponieważ jednym kodem uzyskamy do dostęp
do wszystich kamer podłączonych do rejestratora. Jeśli nie widzisz obrazu ze swoich
kamer przejdź do Rozdziału 4 i sprawdź co może być problemem.
Rozdział 3: NVR i Monitor
Jeśli posiadasz monitor, który podłączasz do Mini NVRa to jest opis czynności, który
musisz wykonać aby poprawnie uruchomić swoja zestaw do monitoringu.
Krok po kroku
a) Mini NVR – najpierw podłącz kamerę/y do switcha a switch do NVRa. Jeśli
kamery są PoE pamiętaj, że musisz je podłączać do porów w switchu, które
oznaczone są PoE. Jeśli kamery nie są PoE podłącz zasilanie do kamer.
Mini NVR PoE – najpierw podłącz kamerę/y do swojego rejestratora
b) Podłącz rejestrator do routera lub switcha.
c) Podłącz rejestrator do prądu.
d) Podłącz myszkę do rejestratora.
e) Podłącz monitor do rejestratora.
f) Uruchom monitor.
g) Kliknij prawym przyciskiem myszy na ekranie monitora, pojawi się okno
logowania.
h) Wybierz język w jakim chcesz konfigurować rejestrator.
i) Zaloguj się używajac domyślnego loginu: admin oraz hasła 12345.
j) Pojawi się Konfigurator, w którym będziemy mogli wprowadzić swoje
ustawienia:
 Device settings: jeszcze raz sprawdzamy jaki jest ustawiony język, klikamy
następny krok.
 Sieć: Primary DNS powinien być taki sam jak Gateway, Secondary DNS np.
8.8.8.8, klikamy następny krok.
 w następnym oknie wybieramy Automatic mode klikamy następny krok.
 Ostrzeżenie: pojawi się komunikat o zmianie adresów IP podłączonych
urządzeń, klikamy potwierdź.
 Ustawienia nagrywania: Tą sekcję ustawiamy jeśli mamy zainstalowany dysk
twardy w rejestratorze. Jeśli nie mamy dysku będziemy mogli ustawic to w
późniejszym czasie po zainstalowaniu dysku.
Jeśli chcemy aby rejestrator
nagrywał 24 na dobę zostawiamy jak jest czyli polewej stronie wszystkie dni
zaznaczone, a na środku wszystkie kwadraciki na zielono. Jeśli chcemy aby
nagrywał cały czas i jednocześnie w
trybie detekcji ruchu, klikamy na żółty
kwadracik przy którym napisane jest Ruch, teraz zaznaczamy wszystkie
kwadraciki pod zielonymi na żólto. Jeśli chcemy nagrywać tylko w trybie detekcji
ruchu musimy odznaczyć wszyskie zielone kwadraciki, następnie kliknąć na żółty
kwadracik przy, którym jest napisane RUCH, a następnie zaznaczyć wszystkie
kwadraciki na żółto.
Po ustawieniu nagrywania możemy kliknąć OK.
l)
Powinien pojawić się obraz z kamer. Jeśli się tak nie stało należy wykonać
następujące czynności:

Klikamy prawym przyciskiem myszki w dowolnym miejscu na ekranie.

Wybieramy Menu główne, a następie w zależności od wersi oprogramowania
Urządzenia zdalne lub Camera.

Pojawi się ekran podzielony na 2 części górną i dolną.

W części górnej klikamy Szukaj.

Po chwili pojawią się kamery, które są podłączone.

Po lewej stronie każdej kamery klikamy aby potwierdzić wybór.

Następnie klikamy Dodaj

Wybrane kamery zostają przeniesione do dolnego okna.

Po chwili powinien pojawić się obraz z kamer na ekranie monitora.
 Kllikamy Potwierdź, a następnie prawym przyciskiem myszy aby zamknąć Menu
główne.
Jeśli interesują cię dodatkowe instrukcje odwiedź naszą stronę www.mzxglobal.pl lub
napisz do nas na [email protected]
