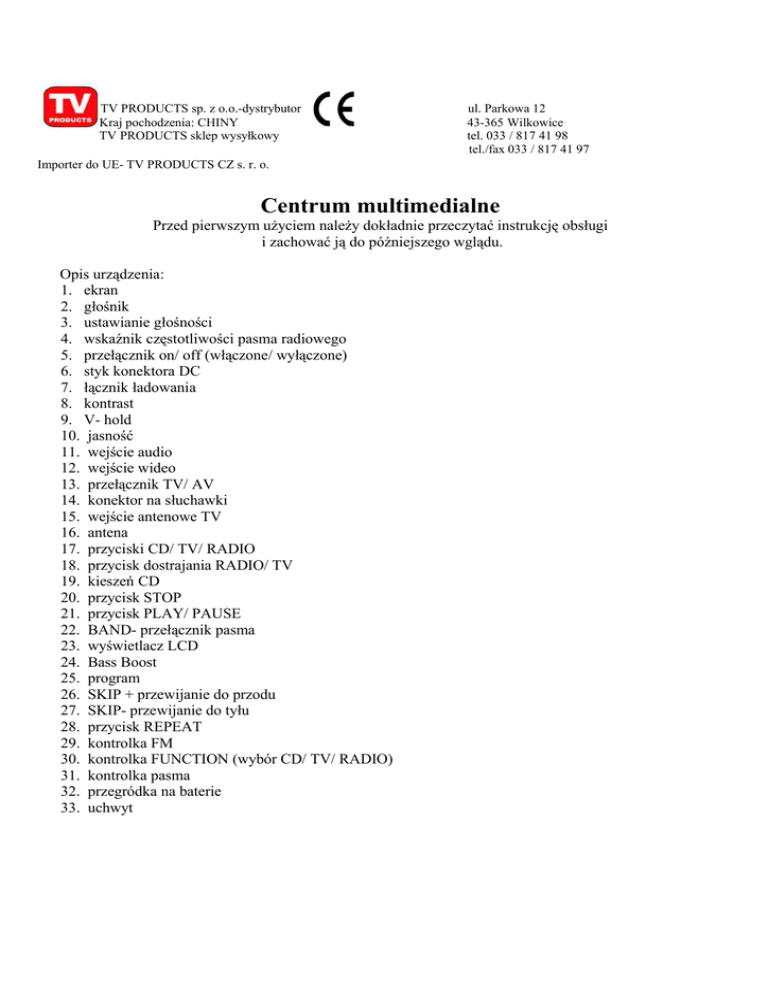

Centrum multimedialne

TV PRODUCTS sp. z o.o.-dystrybutor
Kraj pochodzenia: CHINY
TV PRODUCTS sklep wysyłkowy
ul. Parkowa 12
43-365 Wilkowice
tel. 033 / 817 41 98
tel./fax 033 / 817 41 97
Importer do UE- TV PRODUCTS CZ s. r. o.
Centrum multimedialne
Przed pierwszym użyciem należy dokładnie przeczytać instrukcję obsługi
i zachować ją do późniejszego wglądu.
Opis urządzenia:
1. ekran
2. głośnik
3. ustawianie głośności
4. wskaźnik częstotliwości pasma radiowego
5. przełącznik on/ off (włączone/ wyłączone)
6. styk konektora DC
7. łącznik ładowania
8. kontrast
9. V- hold
10. jasność
11. wejście audio
12. wejście wideo
13. przełącznik TV/ AV
14. konektor na słuchawki
15. wejście antenowe TV
16. antena
17. przyciski CD/ TV/ RADIO
18. przycisk dostrajania RADIO/ TV
19. kieszeń CD
20. przycisk STOP
21. przycisk PLAY/ PAUSE
22. BAND- przełącznik pasma
23. wyświetlacz LCD
24. Bass Boost
25. program
26. SKIP + przewijanie do przodu
27. SKIP- przewijanie do tyłu
28. przycisk REPEAT
29. kontrolka FM
30. kontrolka FUNCTION (wybór CD/ TV/ RADIO)
31. kontrolka pasma
32. przegródka na baterie
33. uchwyt
Odtwarzanie dysku
Funkcje
Przycisk STOP.
Przycisk PLAY/ PAUSE
Przycisk SKIP + >> / SEARCH+
Przycisk SKIP - <</ SEARCHwłączyć urządzenie do kontaktu , włączyć przycisk POWER
Przed rozpoczęciem należy:
1.) wcisnąć przycisk CD pod wyświetlaczem. Kontrolka zaświeci się na pomarańczowo. Otworzyć
kieszeń CD, włożyć CD, zamknąć kieszeń.
2.) W kilka sekund na wyświetlaczu pokaże się całkowita ilość nagrań.
Odtwarzanie:
· wcisnąć przycisk PLAY/ PAUSE, rozpocznie się odtwarzanie pierwszego nagrania. Porządkowy numer
utworu wyświetli się na wyświetlaczu LCD.
· można wybrać inny utwór, wciskając przycisk SKIP (przeskoczenie do przodu/ tyłu).
· aby zatrzymać odtwarzanie, wcisnąć przycisk PLAY/ PASE.
· aby przerwać odtwarzanie wcisnąć przycisk STOP.
Wyświetlanie na wyświetlaczu:
kieszeń CD się otwiera.
· CD door open- kieszeń się otwiera.
· kieszeń CD się zamyka, rozpoczyna się czytanie utworów.
· Po wczytaniu, na wyświetlaczu pokazuje się całkowita ilość nagrań.
· odtwarzanie: wcisnąć >
· PAUSE- zatrzymanie odtwarzania, jeśli naciśnie się drugi raz, na wyświetlaczu pojawi się PLAY
· STOP- przerwanie odtwarzania- wcisnąć
· aby odsłuchać wybranego nagrania należy wybrać jego numer porządkowy
za pomocą przycisków << >>.
· Po paru sekundach rozpocznie się odtwarzanie nagrania.
· Przewijanie utworów do przodu/ do tyłu.
W trakcie odtwarzania wcisnąć i przytrzymać przycisk SKIP. Po przewinięciu puścić przycisk.
Programowanie utworów (tryb przerwania odtwarzania)
Wcisnąć przycisk PROGRAM. Na wyświetlaczu LCD pokaże się „01”. Następnie wcisnąć przycisk SKIP
i wybrać porządkowy numer utworu. Aby potwierdzić wybór utworu wcisnąć przycisk PROGRAM.
Czynność powtarzać w odniesieniu do innych utworów. W ten sposób można zaprogramować 20
utworów. Po wciśnięciu PLAY/ PAUSE utwory będą odtwarzane w zaprogramowanej kolejności. W
trakcie odtwarzania można wcisnąć przycisk REPEAT, na wyświetlaczu pojawi się „RPT”- odtwarzany
utwór zostanie powtórzony. Jeśli wciśniecie przycisk REPEAT po raz drugi włączy się automatyczne
odtwarzanie wszystkich utworów a na wyświetlaczu pojawi się „RPT”. Aby przerwać odtwarzanie
zaprogramowanych utworów wcisnąć STOP. Aby anulować zaprogramowanie wcisnąć STOP drugi raz.
Powtarzanie utworów
W trakcie odtwarzania można wcisnąć przycisk REPEAT, na wyświetlaczu pojawi się „RPT”- odtwarzany
utwór zostanie powtórzony.
Jeśli wciśniecie przycisk REPEAT po raz drugi włączy się automatyczne odtwarzanie wszystkich utworów
a na wyświetlaczu pojawi się „RPT”. Aby odwołać powtarzanie wszystkich utworów należy po raz trzeci
wcisnąć przycisk REPEAT.
Obsługa telewizora
1. wcisnąć przycisk TV pod wyświetlaczem. Kontrolka zaświeci się na czerwono
2. wcisnąć przycisk BAND- wybrać pasmo: (VL, VHF, UHF). Zgodnie z wybranym pasmem zaświeci
się lampka NIE ŚWIECI/ CZERWONA/ ZIELONA
3. pokręcić guzikiem do dostrajania, dostroić kanał do częstotliwości pasma
4. nastawić antenę- odległość, kierunek, kąt odbioru sygnału.
5. nastawić głośność
6. jeśli obraz jest zbyt jasny lub ciemny, nastawić kontrast za pomocą przycisku do ustawiania jasności i
przycisku do ustawiania ostrości
7. jeśli obraz się obraca w dół lub górę, nastawić stabilną pozycję obrazu za pomocą przycisku V- hold
8. aby przełączyć TV do trybu AV (możliwość oglądania wideo czy DVD), wcisnąć przycisk TV/ AV.
Aby z powrotem przełączyć na TV- należy znowu wcisnąć przycisk
Słuchanie przez słuchawki
Wsunąć konektor słuchawek do styku słuchawek. Po podłączeniu słuchawek wyłączą się głośniki. Styk
jest przeznaczony dla słuchawek z konektorem 3,5 mm.
1. wcisnąć przycisk RADIO pod wyświetlaczem. Kontrolka zaświeci się na zielono
2. przełączyć pasmo za pomocą przycisku BAND: FM STEREO/ FM/ AM- kontrolka: NIE ŚWIECI/
CZERWONA/ ZIELONA.
3. pokręcić guzikiem do dostrajania, dostroić stację doczęstotliwości pasma
4. nastawić antenę- odbiór sygnału
5. nastawić głośność
6. wcisnąć przycisk BASS- funkcja bass boost: niskie dźwięki
Podłączenie urządzenia
·
Przed podłączeniem urządzenia do prądu należy się upewnić, że włącznik ładowania jest w pozycji
NORMAL.
1. Adapter AC.
Podłączyć konektor adaptera do styku konektora DC.
Podłączyć ładowarkę do prądu.
Uwaga! Przed podłączeniem urządzenia do prądu należy się upewnić, że wartość napięcia podana na
naklejce z danymi technicznymi zgadza się
z tą w gniazdku.
2. 12 V adapter do auta.
Podłączyć konektor adaptera do styku konektora DC.
Podłączyć ładowarkę do prądu.
3. Baterie.
Przed włożeniem baterii upewnić się, że włącznik ładowania znajduje się
w pozycji NORMAL. Otworzyć schowek na baterie. Włożyć 10 baterii 1, 5 V. uważać na właściwą
biegunowość baterii. Używać tylko wysokiej jakości baterii alkalicznych. Po włożeniu baterii zamknąć
schowek. Po podłączeniu do prądu łączność z bateriami zostanie przerwana.
Uwaga!Nie wrzucać baterii do kosza na śmieci. Odnieść je w miejsce recyklacji baterii.Jeśli urządzenie
nie jest dłuższy czas używane należy wyjąć z niego baterie.
Ładowanie baterii Ni- Cd
Ustawić włącznik ładowania do pozycji CHARGE. Konektor adaptera podłączyć do styku konektora DC.
Podłączyć adapter do prądu. Ładowanie trwa 12 godzin.
Uwaga! Po naładowaniu baterii odłączyć adapter z sieci lub przełączyć łącznik ładowania do pozycji
NORMAL. Nie ładować zwykłych lub alkalicznych baterii. Ładować tylko baterie Ni- Cd.
Konektor anteny
Wewnętrzna antena teleskopowa. (75 OHM)
W miejscach z dobrym odbiorem sygnału wystarczy wysuwana antena.
Antenę ustawić tak, aby odbiór był jak najlepszy.
Informacja: po podłączeniu anteny zewnętrznej urządzenie nie będzie odbierać sygnału z anteny
teleskopowej.
Podłączenie: 75 OHM kabla koaksjalnego.
Dane techniczne:
System TV: PAL BG/ DK
Zasięg kanałów: VHF- Lo: CH A - C, VHF: CH D- H2, UHF: CH 21- 69
Radio: AM 526- 1606KHz, FM 87,5- 108MHz
Opór wejścia antenowego: 75 OHM.
Mechanika CD: CD, CD- R, CD- RW
Ekran: 5, 5 ”/ 12, 7 cm
Rozdzielczość 280 pikseli
Emisja dźwięku 2, 2 x 2 W (CD)
Źródło: 1. AC 230V- 50Hz/ DC 13V 1.3A adapter.
10 baterii 1,5 V lub baterie do ładowania 1,2 V
Adapter do auta:
Zużycie 27 W DC, 13 V wejście (średnio)
Wymiary 348x 244x 195 mm
Waga netto: 3,4 kg
Waga brutto: 3,7 kg
Przeciętna żywotność baterii: baterie alkaliczne- 10- 12 godzin, baterie
do ładowania: 2- 7, 3- 4 godziny (dane orientacyjne)
