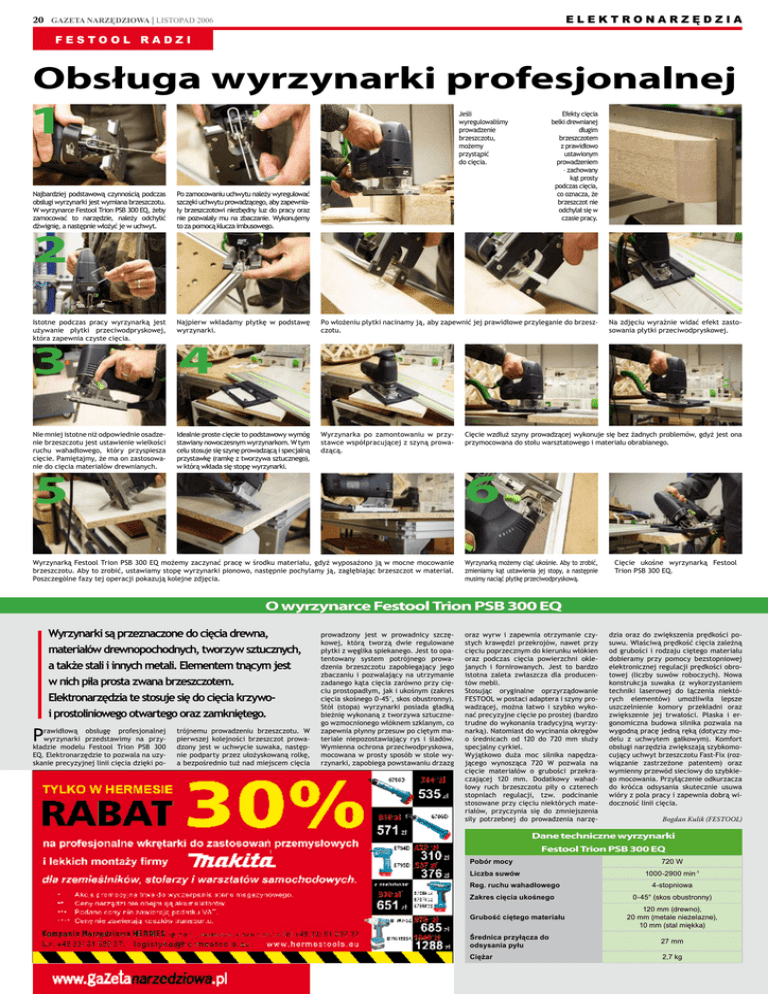

Obsługa wyrzynarki profesjonalnej

e l e k t r on a r z ę d z i a
20 GAZETA NARZĘDZIOWA | LISTOPAD 2006
FEST O O L r a d z i
Obsługa wyrzynarki profesjonalnej
1
Jeśli
wyregulowaliśmy
prowadzenie
brzeszczotu,
możemy
przystąpić
do cięcia.
Efekty cięcia
belki drewnianej
długim
brzeszczotem
z prawidłowo
ustawionym
prowadzeniem
– zachowany
kąt prosty
podczas cięcia,
co oznacza, że
brzeszczot nie
odchylał się w
czasie pracy.
Najbardziej podstawową czynnością podczas
obsługi wyrzynarki jest wymiana brzeszczotu.
W wyrzynarce Festool Trion PSB 300 EQ, żeby
zamocować to narzędzie, należy odchylić
dźwignię, a następnie włożyć je w uchwyt.
Po zamocowaniu uchwytu należy wyregulować
szczęki uchwytu prowadzącego, aby zapewniały brzeszczotowi niezbędny luz do pracy oraz
nie pozwalały mu na zbaczanie. Wykonujemy
to za pomocą klucza imbusowego.
Istotne podczas pracy wyrzynarką jest
używanie płytki przeciwodpryskowej,
która zapewnia czyste cięcia.
Najpierw wkładamy płytkę w podstawę
wyrzynarki.
3
4
Po włożeniu płytki nacinamy ją, aby zapewnić jej prawidłowe przyleganie do brzeszczotu.
Nie mniej istotne niż odpowiednie osadzenie brzeszczotu jest ustawienie wielkości
ruchu wahadłowego, który przyspiesza
cięcie. Pamiętajmy, że ma on zastosowanie do cięcia materiałów drewnianych.
Idealnie proste cięcie to podstawowy wymóg
stawiany nowoczesnym wyrzynarkom. W tym
celu stosuje się szynę prowadzącą i specjalną
przystawkę (ramkę z tworzywa sztucznego),
w którą wkłada się stopę wyrzynarki.
Wyrzynarka po zamontowaniu w przystawce współpracującej z szyną prowadzącą.
2
5
Na zdjęciu wyraźnie widać efekt zastosowania płytki przeciwodpryskowej.
Cięcie wzdłuż szyny prowadzącej wykonuje się bez żadnych problemów, gdyż jest ona
przymocowana do stołu warsztatowego i materiału obrabianego.
6
Wyrzynarką Festool Trion PSB 300 EQ możemy zaczynać pracę w środku materiału, gdyż wyposażono ją w mocne mocowanie
brzeszczotu. Aby to zrobić, ustawiamy stopę wyrzynarki pionowo, następnie pochylamy ją, zagłębiając brzeszczot w materiał.
Poszczególne fazy tej operacji pokazują kolejne zdjęcia.
Wyrzynarką możemy ciąć ukośnie. Aby to zrobić,
zmieniamy kąt ustawienia jej stopy, a następnie
musimy naciąć płytkę przeciwodpryskową.
Cięcie ukośne wyrzynarką Festool
Trion PSB 300 EQ.
O wyrzynarce Festool Trion PSB 300 EQ
Wyrzynarki są przeznaczone do cięcia drewna,
materiałów drewnopochodnych, tworzyw sztucznych,
a także stali i innych metali. Elementem tnącym jest
w nich piła prosta zwana brzeszczotem.
Elektronarzędzia te stosuje się do cięcia krzywoi prostoliniowego otwartego oraz zamkniętego.
P
rawidłową obsługę profesjonalnej
wyrzynarki przedstawimy na przykładzie modelu Festool Trion PSB 300
EQ. Elektronarzędzie to pozwala na uzyskanie precyzyjnej linii cięcia dzięki po-
trójnemu prowadzeniu brzeszczotu. W
pierwszej kolejności brzeszczot prowadzony jest w uchwycie suwaka, następnie podparty przez ułożyskowaną rolkę,
a bezpośrednio tuż nad miejscem cięcia
prowadzony jest w prowadnicy szczękowej, którą tworzą dwie regulowane
płytki z węglika spiekanego. Jest to opatentowany system potrójnego prowadzenia brzeszczotu zapobiegający jego
zbaczaniu i pozwalający na utrzymanie
zadanego kąta cięcia zarówno przy cięciu prostopadłym, jak i ukośnym (zakres
cięcia skośnego 0-45°, skos obustronny).
Stół (stopa) wyrzynarki posiada gładką
bieżnię wykonaną z tworzywa sztucznego wzmocnionego włóknem szklanym, co
zapewnia płynny przesuw po ciętym materiale niepozostawiający rys i śladów.
Wymienna ochrona przeciwodpryskowa,
mocowana w prosty sposób w stole wyrzynarki, zapobiega powstawaniu drzazg
oraz wyrw i zapewnia otrzymanie czystych krawędzi przekrojów, nawet przy
cięciu poprzecznym do kierunku włókien
oraz podczas cięcia powierzchni oklejanych i fornirowanych. Jest to bardzo
istotna zaleta zwłaszcza dla producentów mebli.
Stosując oryginalne oprzyrządowanie
FESTOOL w postaci adaptera i szyny prowadzącej, można łatwo i szybko wykonać precyzyjne cięcie po prostej (bardzo
trudne do wykonania tradycyjną wyrzynarką). Natomiast do wycinania okręgów
o średnicach od 120 do 720 mm służy
specjalny cyrkiel.
Wyjątkowo duża moc silnika napędzającego wynosząca 720 W pozwala na
cięcie materiałów o grubości przekraczającej 120 mm. Dodatkowy wahadłowy ruch brzeszczotu piły o czterech
stopniach regulacji, tzw. podcinanie
stosowane przy cięciu niektórych materiałów, przyczynia się do zmniejszenia
siły potrzebnej do prowadzenia narzę-
dzia oraz do zwiększenia prędkości posuwu. Właściwą prędkość cięcia zależną
od grubości i rodzaju ciętego materiału
dobieramy przy pomocy bezstopniowej
elektronicznej regulacji prędkości obrotowej (liczby suwów roboczych). Nowa
konstrukcja suwaka (z wykorzystaniem
techniki laserowej do łączenia niektórych elementów) umożliwiła lepsze
uszczelnienie komory przekładni oraz
zwiększenie jej trwałości. Płaska i ergonomiczna budowa silnika pozwala na
wygodną pracę jedną ręką (dotyczy modelu z uchwytem gałkowym). Komfort
obsługi narzędzia zwiększają szybkomocujący uchwyt brzeszczotu Fast-Fix (rozwiązanie zastrzeżone patentem) oraz
wymienny przewód sieciowy do szybkiego mocowania. Przyłączenie odkurzacza
do króćca odsysania skutecznie usuwa
wióry z pola pracy i zapewnia dobrą widoczność linii cięcia.
Bogdan Kulik (Festool)
Dane techniczne wyrzynarki
Festool Trion PSB 300 EQ
Pobór mocy
Liczba suwów
Reg. ruchu wahadłowego
Zakres cięcia ukośnego
Grubość ciętego materiału
720 W
1000-2900 min-1
4-stopniowa
0-45° (skos obustronny)
120 mm (drewno),
20 mm (metale nieżelazne),
10 mm (stal miękka)
Średnica przyłącza do
odsysania pyłu
27 mm
Ciężar
2,7 kg
