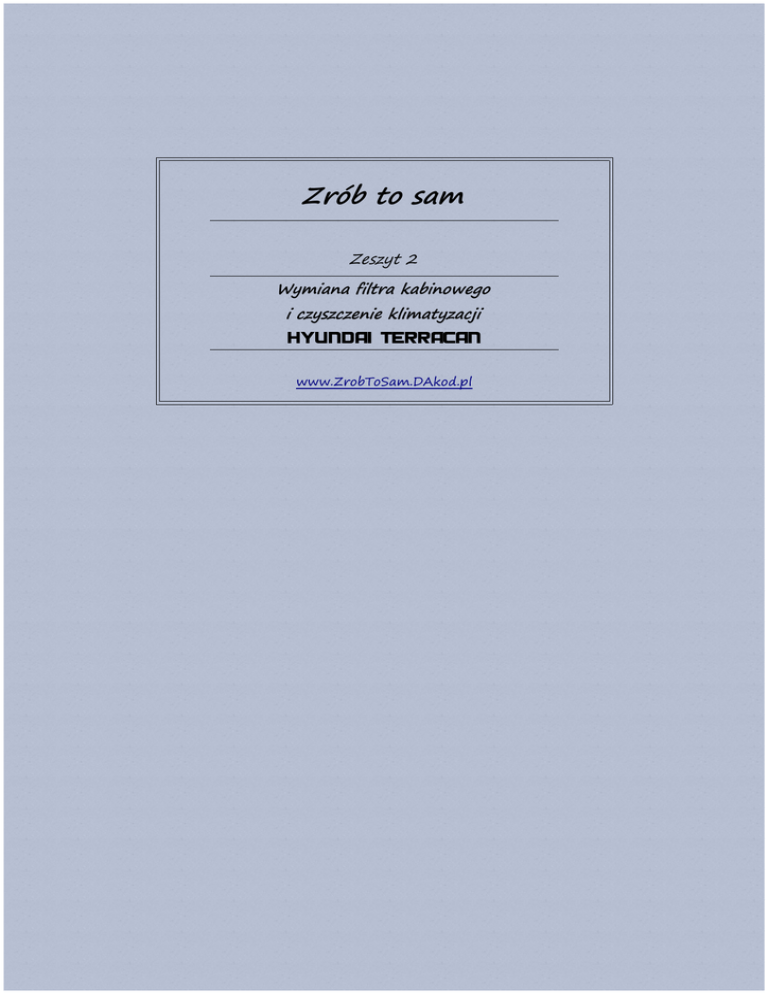

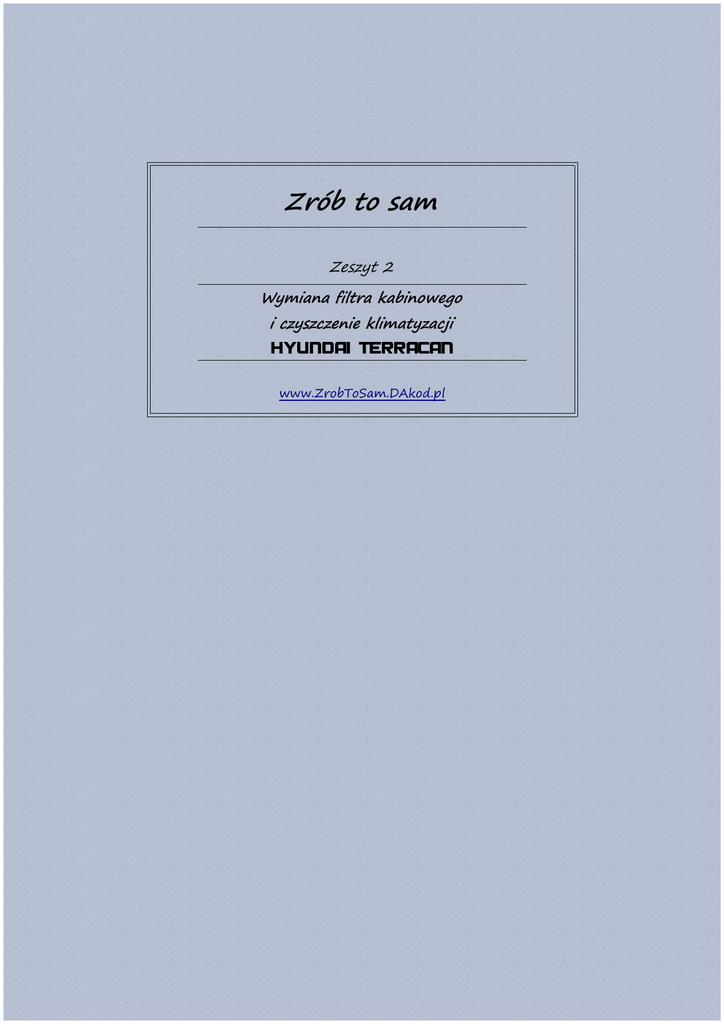

Zrób to sam, Zeszyt 2

Zrób to sam
Zeszyt 2
Wymiana filtra kabinowego
i czyszczenie klimatyzacji
Hyundai Terracan
www.ZrobToSam.DAkod.pl
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
Ostrzeżenie!
Poniższy opis powstał na podstawie doświadczeń autora. Autor nie ponosi żadnej
odpowiedzialności za efekt końcowy, uszkodzenia elementów czy podzespołów, utratę
gwarancji, obrażenia, uszkodzenia ciała czy inne zdarzenia i szkody wynikające
bezpośrednio lub pośrednio ze stosowania poniższych wskazówek. Wszelkie prace
prowadzone są wyłącznie na własną odpowiedzialność.
Przy wykonywaniu wszelkich prac należy bezwzględnie zachować odpowiednie środki
bezpieczeństwa, odzież ochronną oraz bezwzględnie stosować się do zaleceń
i informacji umieszczonych przez producentów na opakowaniach i w instrukcjach
obsługi.
Strona 2 z 10
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
Spis treści
1Narzędzia i materiały.......................................................................................4
2Demontaż starego filtra....................................................................................5
3Czyszczenie klimatyzacji...................................................................................9
4Ponowny montaż.............................................................................................9
Strona 3 z 10
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
1
Narzędzia i materiały
1. Wkrętak płaski (dowolny – potrzebny tylko do wyjęcia jednej plastikowej spinki);
2. Wkrętak Philips (krzyżakowy) – PH2;
3. Klucz nasadkowy 10 + przedłużka (opcjonalnie);
4. Środek do czyszczenia klimatyzacji;
Filtr kabinowy (może nie być potrzebny jeśli ”stary” jest w dobrym stanie);
Smar (opcjonalnie);
Ręcznik papierowy / szmatka – może się przydać.
Strona 4 z 10
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
2
Demontaż starego filtra
Czas: 10-15 minut.
1. Opróżniamy schowek pasażera (niby oczywiste).
2. Wypinamy schowek z zaczepów – z wyczuciem należy ścisnąć obudowę schowka do
wewnątrz w zaznaczonych miejscach i pociągnąć schowek w dół.
3. Po opadnięciu schowka odczepiamy od schowka linkę zabezpieczenia przed opadaniem.
Strona 5 z 10
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
4. Odkręcamy 2 śruby mocujące schowek, schowek wyjmujemy.
5. Zdejmujemy dolną osłonę deski:
1. plastikowa spinka
2. 3 wkręty.
6. Demontujemy obudowę schowka. Całość trzyma się na 5 śrubach:
Strona 6 z 10
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
oraz 2 zatrzaskach umieszczonych
(umieszczone są u góry).
symetrycznie
po
obu
stronach
obudowy
7. Odkręcamy metalową poprzeczkę.
Strona 7 z 10
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
8. Otwieramy obudowę filtra - górna klapka zdejmuje się po otwarciu zawleczki (1),
natomiast dolna trzyma się dodatkowo na zatrzasku (2) od dołu obudowy (wystarczy
lekko odchylić w dół i pociągnąć do siebie).
9. Wyjmujemy delikatnie filtr – potrafi się rozpaść. Mamy dostęp do parownika.
Strona 8 z 10
Zrób to sam, Zeszyt 2
Wymiana filtra kabinowego i czyszczenie klimatyzacji
3
Czyszczenie klimatyzacji
Czas: około 10-15 minut, w zależności od używanego środka.
Procedura – zgodnie z opisem umieszczonym na opakowaniu.
UWAGA! Należy bezwzględnie stosować się do zaleceń producenta umieszczonych na
opakowaniu.
4
Ponowny montaż
Czas: 10 minut.
Zakładamy nowy filtr kabinowy lub czyścimy stary.
Porównanie nowego i starego (który się rozpadł przy wyjmowaniu).
Filtr delikatnie montujemy na miejscu, reszta – w kolejności odwrotnej jak przy demontażu.
Przed montażem dobrze jest przesmarować śruby smarem – łatwiej będzie przy następnej
wymianie / czyszczeniu.
Strona 9 z 10
