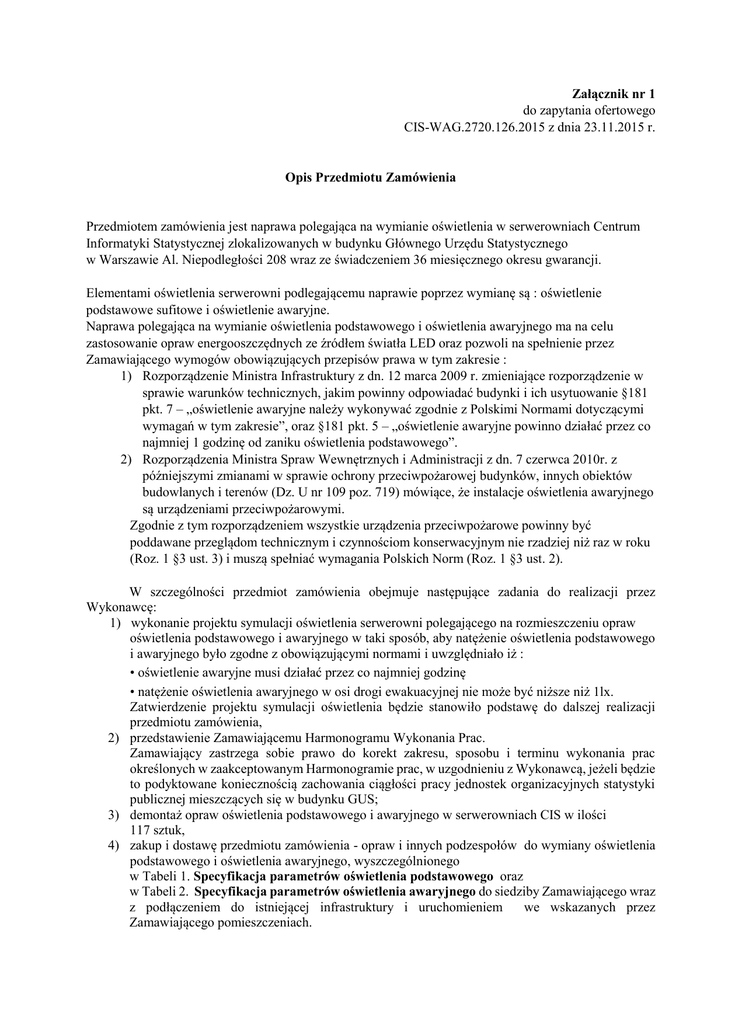

Załącznik nr 1
do zapytania ofertowego
CIS-WAG.2720.126.2015 z dnia 23.11.2015 r.
Opis Przedmiotu Zamówienia
Przedmiotem zamówienia jest naprawa polegająca na wymianie oświetlenia w serwerowniach Centrum
Informatyki Statystycznej zlokalizowanych w budynku Głównego Urzędu Statystycznego
w Warszawie Al. Niepodległości 208 wraz ze świadczeniem 36 miesięcznego okresu gwarancji.
Elementami oświetlenia serwerowni podlegającemu naprawie poprzez wymianę są : oświetlenie
podstawowe sufitowe i oświetlenie awaryjne.
Naprawa polegająca na wymianie oświetlenia podstawowego i oświetlenia awaryjnego ma na celu
zastosowanie opraw energooszczędnych ze źródłem światła LED oraz pozwoli na spełnienie przez
Zamawiającego wymogów obowiązujących przepisów prawa w tym zakresie :
1) Rozporządzenie Ministra Infrastruktury z dn. 12 marca 2009 r. zmieniające rozporządzenie w
sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie §181
pkt. 7 – „oświetlenie awaryjne należy wykonywać zgodnie z Polskimi Normami dotyczącymi
wymagań w tym zakresie”, oraz §181 pkt. 5 – „oświetlenie awaryjne powinno działać przez co
najmniej 1 godzinę od zaniku oświetlenia podstawowego”.
2) Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dn. 7 czerwca 2010r. z
późniejszymi zmianami w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów (Dz. U nr 109 poz. 719) mówiące, że instalacje oświetlenia awaryjnego
są urządzeniami przeciwpożarowymi.
Zgodnie z tym rozporządzeniem wszystkie urządzenia przeciwpożarowe powinny być
poddawane przeglądom technicznym i czynnościom konserwacyjnym nie rzadziej niż raz w roku
(Roz. 1 §3 ust. 3) i muszą spełniać wymagania Polskich Norm (Roz. 1 §3 ust. 2).
W szczególności przedmiot zamówienia obejmuje następujące zadania do realizacji przez
Wykonawcę:
1) wykonanie projektu symulacji oświetlenia serwerowni polegającego na rozmieszczeniu opraw
oświetlenia podstawowego i awaryjnego w taki sposób, aby natężenie oświetlenia podstawowego
i awaryjnego było zgodne z obowiązującymi normami i uwzględniało iż :
• oświetlenie awaryjne musi działać przez co najmniej godzinę
• natężenie oświetlenia awaryjnego w osi drogi ewakuacyjnej nie może być niższe niż 1lx.
Zatwierdzenie projektu symulacji oświetlenia będzie stanowiło podstawę do dalszej realizacji
przedmiotu zamówienia,
2) przedstawienie Zamawiającemu Harmonogramu Wykonania Prac.
Zamawiający zastrzega sobie prawo do korekt zakresu, sposobu i terminu wykonania prac
określonych w zaakceptowanym Harmonogramie prac, w uzgodnieniu z Wykonawcą, jeżeli będzie
to podyktowane koniecznością zachowania ciągłości pracy jednostek organizacyjnych statystyki
publicznej mieszczących się w budynku GUS;
3) demontaż opraw oświetlenia podstawowego i awaryjnego w serwerowniach CIS w ilości
117 sztuk,
4) zakup i dostawę przedmiotu zamówienia - opraw i innych podzespołów do wymiany oświetlenia
podstawowego i oświetlenia awaryjnego, wyszczególnionego
w Tabeli 1. Specyfikacja parametrów oświetlenia podstawowego oraz
w Tabeli 2. Specyfikacja parametrów oświetlenia awaryjnego do siedziby Zamawiającego wraz
z podłączeniem do istniejącej infrastruktury i uruchomieniem
we wskazanych przez
Zamawiającego pomieszczeniach.
5) przekazanie Zamawiającemu szczegółowych instrukcji obsługi, użytkowania i konserwacji;
6) wykonanie prac niezbędnych do przywrócenia wyglądu pomieszczeń do stanu sprzed wymiany
oświetlenia;
7) wykonanie dokumentacji powykonawczej.
Dokumentacja powykonawcza powinna być zatwierdzona przez osobę z uprawnieniami
budowlanymi w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i
elektroenergetycznych bez ograniczeń do kierowania robotami budowlanymi oraz przez
rzeczoznawcę p. poż wyszczególnionego w Wykazie Rzeczoznawców do spraw zabezpieczeń
przeciwpożarowych, zamieszczonego na stronie Komendy Głównej PSP.
8) przekazanie Zamawiającemu atestów i certyfikatów związanych podzespołami
oświetlenia głównego i oświetlenia awaryjnego,
9) wywóz i utylizację zdemontowanych, nie nadających się do dalszej eksploatacji, oprawy
i innych podzespołów oświetlenia głównego oraz oświetlenia awaryjnego i oświetlenia
ewakuacyjnego.
Z uwagi na fakt, iż prace związane z wymianą oświetlenia w serwerowniach Centrum Informatyki
Statystycznej będą prowadzone na działającym środowisku sprzętowo–systemowo-aplikacyjnym,
wymagane jest zachowanie ciągłości działania tego środowiska oraz minimalizacja przestojów.
I.
Wymagania ogólne Zamawiającego dotyczące dla prac montażowych:
1) wykonując prace montażowe Wykonawca uwzględni uwarunkowania występujące w budynku,
2) wszystkie prace mające wpływ na zakłócenia w pracy jednostek statystyki publicznej mieszczących
się w budynku Głównego Urzędu Statystycznego mogą być wykonywane tylko w dni wolne od
pracy i dni świąteczne, po uzgodnieniu z przedstawicielem Zamawiającego.
3) wykonawca zapewni wykonanie prac montażowych i instalacyjnych zgodnie z przepisami BHP i
przeciwpożarowymi.
II.
Wymagania ogólne Zamawiającego dotyczące dostaw sprzętu :
1. Wszystkie oprawy i inne podzespoły dostarczone do wymiany oświetlenia muszą być fabrycznie
nowe,
2. wszystkie oprawy i inne podzespoły dostarczone do wymiany oświetlenia muszą posiadać karty
katalogowe produktu i muszą spełniać Certyfikaty:
• CE, potwierdzony badaniem na zgodność z dyrektywą RoHS 2002/95/WE zgodnie
z rozporządzeniem Ministra Gospodarki z 27 marca 2007 r. w sprawie
szczegółowych wymagań dotyczących ograniczenia wykorzystywania w
sprzęcie elektrycznym i elektronicznym niektórych substancji mogących
negatywnie oddziaływać na środowisko (Dz. U. z 2007 r. nr 69, poz. 457).
• w wersji awaryjnej z certyfikatem CNBOP lub równoważnym certyfikatem UE.
3. Oprawy i inne podzespoły dostarczone do wymiany oświetlenia muszą być oznakowane przez
producentów w taki sposób, aby możliwa była identyfikacja zarówno produktu jak i producenta,
4. Oprawy i inne podzespoły dostarczone do wymiany oświetlenia muszą być dostarczone
Zamawiającemu w oryginalnych opakowaniach fabrycznych i muszą być objęte 36 miesięczną
gwarancją.
5. Oprawy i inne podzespoły dostarczone do wymiany oświetlenia muszą współpracować z siecią
energetyczną o parametrach : 230 V ± 10% , 50 Hz, każda oprawa oświetlenia awaryjnego ma
posiadać własną, bezobsługową baterię.
Tabela 1. Specyfikacja parametrów oświetlenia podstawowego
Lp.
Parametr
Wymagania minimalne
1. Nazwa producenta
2. Typ produktu, model, indeks
3. Typ obudowy
z blachy stalowej, malowana proszkowo
4. Wersja kolorystyczna
biały
5.
w kasetonowych sufitach podwieszanych o module 600 x 600mm lub w
sufitach gipsowo-kartonowych za pomocą uchwytów montażowych
Montaż
6. Zastosowanie
oświetlenie wnętrz biurowych, sal konferencyjnych, urzędów oraz wnętrz
użyteczności publicznej, obiektów handlowych itp.
7. Układ optyczny
raster paraboliczny zamknięty z polerowanej blachy aluminiowej,
poprzeczki rastra paraboliczne
8. Stopień ochrony
IP 20
9. Klasa ochronności
przed porażeniem
elektrycznym
I
10. Zasilanie
napięciem sieciowym 220÷240V AC/50Hz
11. Źródło światła
cztery tuby LED z kloszem opal (mlecznym), zasilane jednostronnie
( w komplecie)
jednostronne
12 Zasilanie źródła
światła
17 Barwa światła
neutralna biała
18 Temperatura barwowa
4200 ÷ 4750K
19 Wskażnik oddawania
barw (CRI)
≥80
21 Trwałość diod LED
50 000h wg danych publikowanych przez producenta
22 Możliwość
ściemniania
nie
25 Deklaracja zgodności
26 Normy
zharmonizowane z
Dyrektywą LVD
(bezpieczeństwa):
PN-EN 62471:2010
PN-EN 60598-22:2012
PN-EN 60598-1:2011
27 Normy
zharmonizowane z
Dyrektywą EMC
(kompatybilność
elektromagnetyczna):
PN-EN 55015:2013-10
PN-EN 61000-32:2007 + A1 +
A2:2010
PN-EN 61000-33:2011
PN-EN 61547:2009
Lp.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Tabela 2. Specyfikacja parametrów oświetlenia awaryjnego
Parametr
Wymagania minimalne
Nazwa producenta
Typ produktu, model, indeks
Materiał obudowy
tworzywo sztuczne
Wersja kolorystyczna
biały
obudowy
w kasetonowych sufitach podwieszanych o module 600 x 600mm lub w
Montaż
sufitach gipsowo-kartonowych za pomocą uchwytów montażowych
Zastosowanie
oprawy ewakuacyjne, jednozadaniowe do przestrzeni otwartych
Kuloodporny
nie
Stopień ochrony
IP 41
Klasa ochronności
II
przed porażeniem
elektrycznym
Zasilanie
220÷240V AC/50Hz
Źródło światła
LED
Zawiera źródło światła tak
Znamionowy czas
1h
pracy w trybie
awaryjnym
Zasilanie
Własny akumulator Ni-Cd lub Ni-MH
Czas ładowania
24h
akumulatora
Dioda LED
tak
sygnalizująca
obecność sieci
elektrycznej i
ładowania
akumulatora
Elektroniczne
tak
zabezpieczenie przed
całkowitym
rozładowaniem
akumulatora
18
19
20
21
22
Strumień światła w
trybie awaryjnym
Przystosowanie do
sterowania zdalnego
Wyposażenie
monitorujące
Deklaracja zgodności
z normą PN-EN
60598
Świadectwo
dopuszczenia CNBOP
III.
100%
nie
Ręczny lub automatyczny test
tak
tak
Opis stanu istniejącego.
Obecnie serwerownie Centrum Informatyki Statystycznej oświetlane są następująco :
1) Oświetlenie serwerowni CIS zlokalizowanej na I piętro blok i przylegających pomieszczeń
technologicznych, tzn. korytarzu i w 9 pomieszczeniach dla administratorów zostało wykonane
w 2001r. w oparciu o :



2)
oprawy świetlówkowe TBS 300 MS z odbłyśnikiem rastrowym,
oprawy świetlówkowe awaryjne TBS 300 MS z odbłyśnikiem rastrowym
czas świecenia - 2 godz.,
w serwerowni zainstalowanych jest 27 opraw, na korytarzu – 8 opraw,
w pomieszczeniach administratorów – 41 szt.
Oświetlenie zamontowane jest w panelach sufitu podwieszanego.
Oświetlenie serwerowni CIS zlokalizowanej na parterze w bloku C i przylegających
2 pomieszczeń technologicznych oraz korytarzu zostało wykonane w latach : 2007 r.
( I etap ) i 2012r. ( II etap) w oparciu o :
 oprawy świetlówkowe 4x18W ze statecznikiem elektronicznym typu Agat Plus EVG –
PPAR, AGA light,
 oprawy świetlówkowe 4x18W ze statecznikiem elektronicznym z modułem awaryjnym typu
Agat Plus EVG – PPAR, AGA light,
 w serwerowni zainstalowanych jest 30 opraw, na korytarzu – 3 oprawy,
w 2 pomieszczeniach technologicznych – 8 szt.
Oświetlenie zamontowane jest w panelach sufitu podwieszanego
