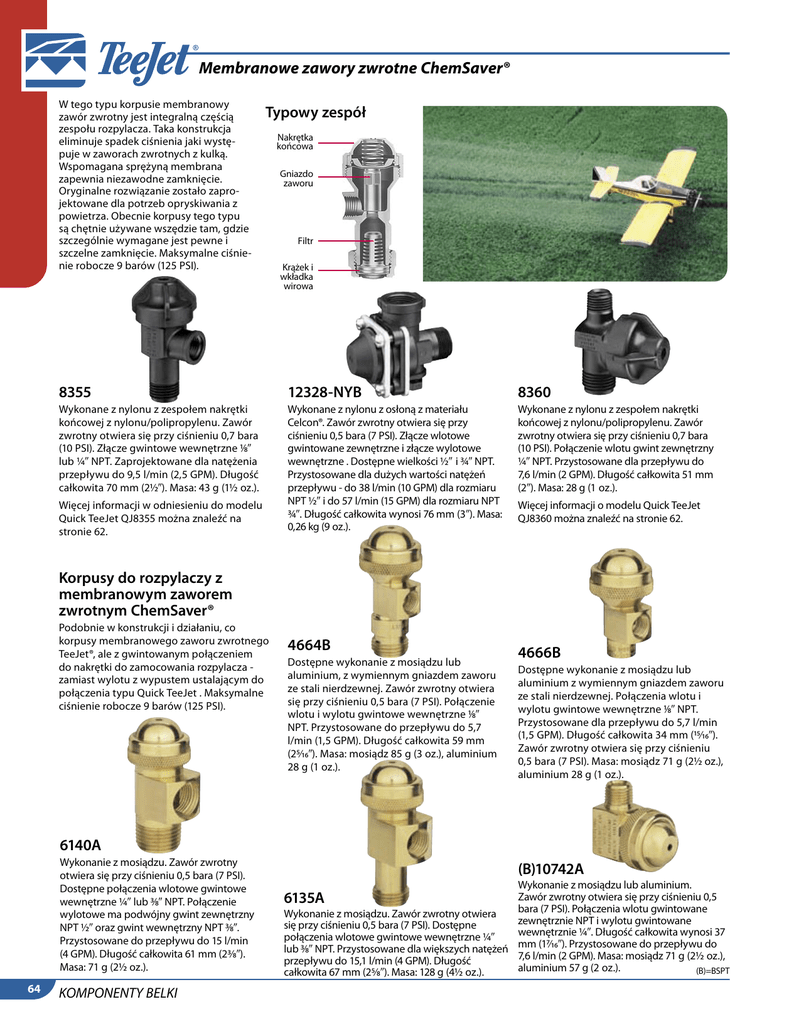

Membranowe zawory zwrotne ChemSaver®
W tego typu korpusie membranowy
zawór zwrotny jest integralną częścią
zespołu rozpylacza. Taka konstrukcja
eliminuje spadek ciśnienia jaki występuje w zaworach zwrotnych z kulką.
Wspomagana sprężyną membrana
zapewnia niezawodne zamknięcie.
Oryginalne rozwiązanie zostało zaprojektowane dla potrzeb opryskiwania z
powietrza. Obecnie korpusy tego typu
są chętnie używane wszędzie tam, gdzie
szczególnie wymagane jest pewne i
szczelne zamknięcie. Maksymalne ciśnienie robocze 9 barów (125 PSI).
Typowy zespół
Nakrętka
końcowa
Gniazdo
zaworu
Filtr
Krążek i
wkładka
wirowa
8355
12328-NYB
8360
Wykonane z nylonu z zespołem nakrętki
końcowej z nylonu/polipropylenu. Zawór
zwrotny otwiera się przy ciśnieniu 0,7 bara
(10 PSI). Złącze gwintowe wewnętrzne 1/89
lub 1/49 NPT. Zaprojektowane dla natężenia
przepływu do 9,5 l/min (2,5 GPM). Długość
całkowita 70 mm (21/29). Masa: 43 g (11/2 oz.).
Wykonane z nylonu z osłoną z materiału
Celcon®. Zawór zwrotny otwiera się przy
ciśnieniu 0,5 bara (7 PSI). Złącze wlotowe
gwintowane zewnętrzne i złącze wylotowe
wewnętrzne . Dostępne wielkości 1/29 i 3/49 NPT.
Przystosowane dla dużych wartości natężeń
przepływu - do 38 l/min (10 GPM) dla rozmiaru
NPT 1/29 i do 57 l/min (15 GPM) dla rozmiaru NPT
3/49. Długość całkowita wynosi 76 mm (39). Masa:
0,26 kg (9 oz.).
Wykonane z nylonu z zespołem nakrętki
końcowej z nylonu/polipropylenu. Zawór
zwrotny otwiera się przy ciśnieniu 0,7 bara
(10 PSI). Połączenie wlotu gwint zewnętrzny
1/49 NPT. Przystosowane dla przepływu do
7,6 l/min (2 GPM). Długość całkowita 51 mm
(29). Masa: 28 g (1 oz.).
Więcej informacji w odniesieniu do modelu
Quick TeeJet QJ8355 można znaleźć na
stronie 62.
Więcej informacji o modelu Quick TeeJet
QJ8360 można znaleźć na stronie 62.
Korpusy do rozpylaczy z
membranowym zaworem
zwrotnym ChemSaver®
Podobnie w konstrukcji i działaniu, co
korpusy membranowego zaworu zwrotnego
TeeJet®, ale z gwintowanym połączeniem
do nakrętki do zamocowania rozpylacza zamiast wylotu z wypustem ustalającym do
połączenia typu Quick TeeJet . Maksymalne
ciśnienie robocze 9 barów (125 PSI).
4664B
Dostępne wykonanie z mosiądzu lub
aluminium, z wymiennym gniazdem zaworu
ze stali nierdzewnej. Zawór zwrotny otwiera
się przy ciśnieniu 0,5 bara (7 PSI). Połączenie
wlotu i wylotu gwintowe wewnętrzne 1/89
NPT. Przystosowane do przepływu do 5,7
l/min (1,5 GPM). Długość całkowita 59 mm
(25/169). Masa: mosiądz 85 g (3 oz.), aluminium
28 g (1 oz.).
4666B
Dostępne wykonanie z mosiądzu lub
aluminium z wymiennym gniazdem zaworu
ze stali nierdzewnej. Połączenia wlotu i
wylotu gwintowe wewnętrzne 1/89 NPT.
Przystosowane dla przepływu do 5,7 l/min
(1,5 GPM). Długość całkowita 34 mm (15/169).
Zawór zwrotny otwiera się przy ciśnieniu
0,5 bara (7 PSI). Masa: mosiądz 71 g (21/2 oz.),
aluminium 28 g (1 oz.).
6140A
Wykonanie z mosiądzu. Zawór zwrotny
otwiera się przy ciśnieniu 0,5 bara (7 PSI).
Dostępne połączenia wlotowe gwintowe
wewnętrzne 1/49 lub 3/89 NPT. Połączenie
wylotowe ma podwójny gwint zewnętrzny
NPT 1/29 oraz gwint wewnętrzny NPT 3/89.
Przystosowane do przepływu do 15 l/min
(4 GPM). Długość całkowita 61 mm (23/89).
Masa: 71 g (21/2 oz.).
64
KOMPONENTY BELKI
(B)10742A
Wykonanie z mosiądzu lub aluminium.
Zawór zwrotny otwiera się przy ciśnieniu 0,5
bara (7 PSI). Połączenia wlotu gwintowane
Wykonanie z mosiądzu. Zawór zwrotny otwiera
zewnętrznie NPT i wylotu gwintowane
się przy ciśnieniu 0,5 bara (7 PSI). Dostępne
wewnętrznie 1/49. Długość całkowita wynosi 37
połączenia wlotowe gwintowe wewnętrzne 1/49
lub 3/89 NPT. Przystosowane dla większych natężeń mm (17/169). Przystosowane do przepływu do
7,6 l/min (2 GPM). Masa: mosiądz 71 g (21/2 oz.),
przepływu do 15,1 l/min (4 GPM). Długość
aluminium 57 g (2 oz.).
(B)=BSPT
całkowita 67 mm (25/89). Masa: 128 g (41/2 oz.).
6135A
