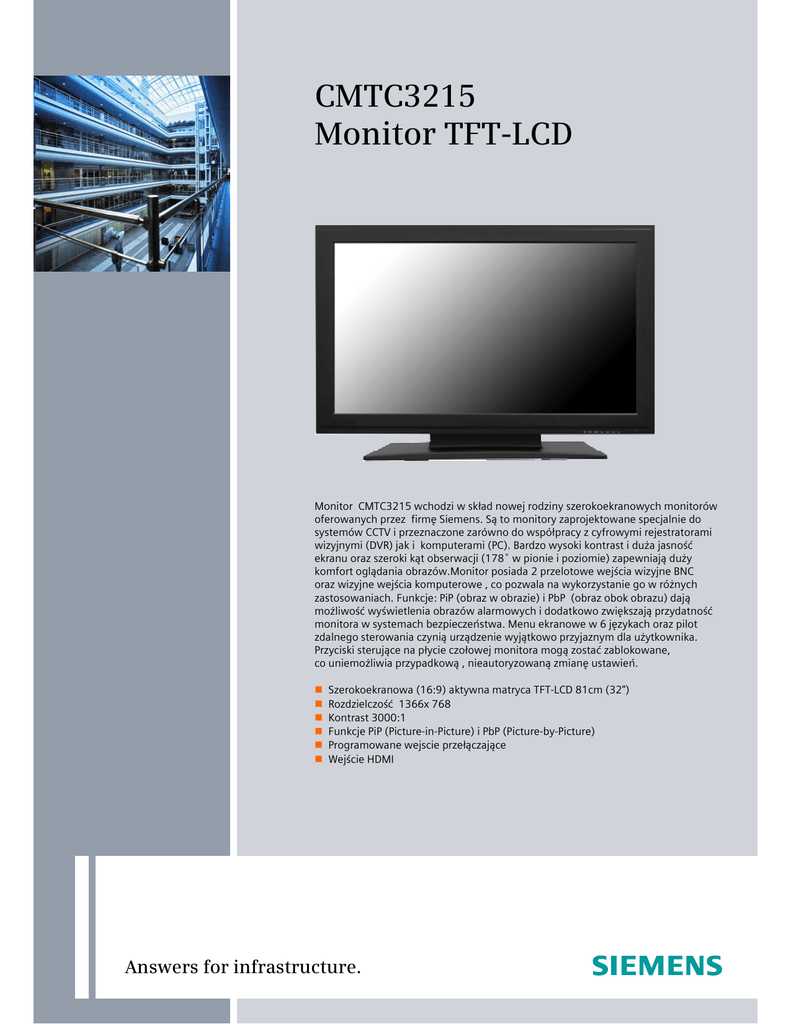

CMTC3215 Monitor TFT-LCD

CMTC3215
Monitor TFT-LCD
Monitor CMTC3215 wchodzi w skład nowej rodziny szerokoekranowych monitorów
oferowanych przez firmę Siemens. Są to monitory zaprojektowane specjalnie do
systemów CCTV i przeznaczone zarówno do współpracy z cyfrowymi rejestratorami
wizyjnymi (DVR) jak i komputerami (PC). Bardzo wysoki kontrast i duża jasność
ekranu oraz szeroki kąt obserwacji (178˚ w pionie i poziomie) zapewniają duży
komfort oglądania obrazów.Monitor posiada 2 przelotowe wejścia wizyjne BNC
oraz wizyjne wejścia komputerowe , co pozwala na wykorzystanie go w różnych
zastosowaniach. Funkcje: PiP (obraz w obrazie) i PbP (obraz obok obrazu) dają
możliwość wyświetlenia obrazów alarmowych i dodatkowo zwiększają przydatność
monitora w systemach bezpieczeństwa. Menu ekranowe w 6 językach oraz pilot
zdalnego sterowania czynią urządzenie wyjątkowo przyjaznym dla użytkownika.
Przyciski sterujące na płycie czołowej monitora mogą zostać zablokowane,
co uniemożliwia przypadkową , nieautoryzowaną zmianę ustawień.
„
„
„
„
„
„
Szerokoekranowa (16:9) aktywna matryca TFT-LCD 81cm (32")
Rozdzielczość 1366x 768
Kontrast 3000:1
Funkcje PiP (Picture-in-Picture) i PbP (Picture-by-Picture)
Programowane wejscie przełączające
Wejście HDMI
Answers for infrastructure.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15 16
17
18
Opis gniazd
1
Wejście AV1 i(composite)
10
Wyjście foniczne L/R AV1, S-Video
2
Wyjście AV1 (przelotowe)
11
Gniazdo zasilania
3
Wejście AV2 (composite)
12
Wejście HDMI
4
Wyjście AV2 (przelotowe)
13
Wejście DVI
5
Wejście S-Video Y/C
14
Wejście PC VGA
6
Wyjście S-Video Y/C (przelotowe)
15
Wejście foniczne stereo PC
7
Wejście foniczne L/R AV2
16
Wyjście foniczne (głośnik)
8
Wyjście foniczne L/R AV2
17
Wejścia Component i wejście foniczne L/R
9
Wejście foniczne L/R AV1, S-Video
18
Wejście przełączajace
Cechy użytkowe
„ Filtr grzebieniowy 3D
Filtr grzebieniowy poprawia jakość
obrazów analogowych poprzez separację
sygnałów luminancji i chrominancji.
„ De-Interlacing
De-interlacing (usuwanie przeplotu) jest
procesem polegajacym na zmianie
sposobu wyświetlania scen:
z naprzemiennego wyświetlania dwóch
półobrazów na kolejne wyświetlanie
pełnych obrazów.
„ PiP (obraz w obrazie)
Funkcja PiP umożliwia jednoczesne
wyświetlanie obrazów z dwóch wejść.
Mały obrazek może byc wyświetlany
na tle dużego w wybranych miejscach
ekranu.
„ PbP (obraz obok obrazu)
Funkcja umożliwia jednoczesne
wyświetlanie obok siebie dwóch obrazów
o tej samej wielkosci..
„ Współczynnik kontrastu
Współczynnik kontrastu jest miarą zakresu
zmian jaskrawości scen odtwarzanych
na ekranie.
Jest on definiowany jako stosunek
jaskrawości najjaśniejszej (białej) do
najciemniejszej (czarnej) sceny obrazu
odtwarzanych przez matrycę TFT.
„ Wymiary
792
555
Wszystkie wymiary w mm
103.5
226
„ Dane techniczne
Wielkość ekranu (przekątna)
81 cm (32’’)
Zasilanie
100-240 V AC, 50/60 Hz
Rozdzielczość
1366 x 768 pikseli
Rozmiar pikseli (H x V)
0.51075 x 0.51075 mm
Współczynnik kontrastu
3000:1
Paleta kolorów
16.7 mln
Jaskrawość
500 cd/m2
Kąt widzenia
w poziomie: 178/178° (lewo/prawo)
w pionie: 178/178° (góra/dół)
Czas reakcji
8 ms
Częstotliwości wybierania
H: 31 – 64 kHz
V: 56 – 75 Hz
Standard wizyjny
PAL/NTSC (autodetekcja)
Sygnał wizyjny
RGB: 0.707 Vpp (75 Ω)
PAL/NTSC: 1.0 Vpp (75 Ω)
Głośniki
2 (2 x 1 W)
Wejścia wizyjne
2 composite video (BNC, przelotowe)
1 S-Video (Y/C)
1 DVI-D
1 HDMI
1 RGB
1 Component (Y,Pb,Pr, fonia L/R)
Wyjścia wizyjne
2 composite video (BNC, przelotowe)
Wejścia foniczne
1 Audio In (chinch, R+L) dla AV1, AV2 i S-Video
1 Stereo
Wyjścia foniczne
1 Stereo
Wejście przełączające
1
Mocowanie
VESA standard (4 x M4, 100 x 100 mm)
Aktywny obszar ekranu (H x V)
697 x 392 mm
Wymiary opakowania (W x H x D)
875 x 635 x 280 mm
Wymiary (W x H x D)
792 x 544,5 x 226 mm (z podstawą)
792 x 488,5 x 103,5 mm (bez podstawy)
Materiał
Tworzywo sztuczne
Waga
Netto: 21,0 kg
Brutto: 24,6 kg
Zakres temperatur magazynowania
-20 to +60 °C
Zakres temperatur pracy
0 – 40 °C
Wilgotność względna
80 %
„ Dane do zamówień
Typ
Nr katalogowy
Opis
Masa*
CMTC3215
S54573-C21-A1
81 cm TFT CCTV Monitor 16:9
24,6 kg
* Masa urządzenia w opakowaniu wraz z przewidzianymi akcesoriami i dokumentacją
Informacje zawarte w tym dokumencie dotyczą ogólnego opisu rozwiazań technicznych, które nie zawsze są dostępne w
poszczególnych przypadkach. Z tego powodu wymagane parametry techniczno-użytkowe powinny być potwierdzone w
każdym przypadku przed zawarciem umowy.
© Siemens AG • Dokument no. A6V10260821 • Edycja: 24.06.2010 • 03/09/10_PU
Zastrzega się mozliwość zmian bez uprzedzenia
