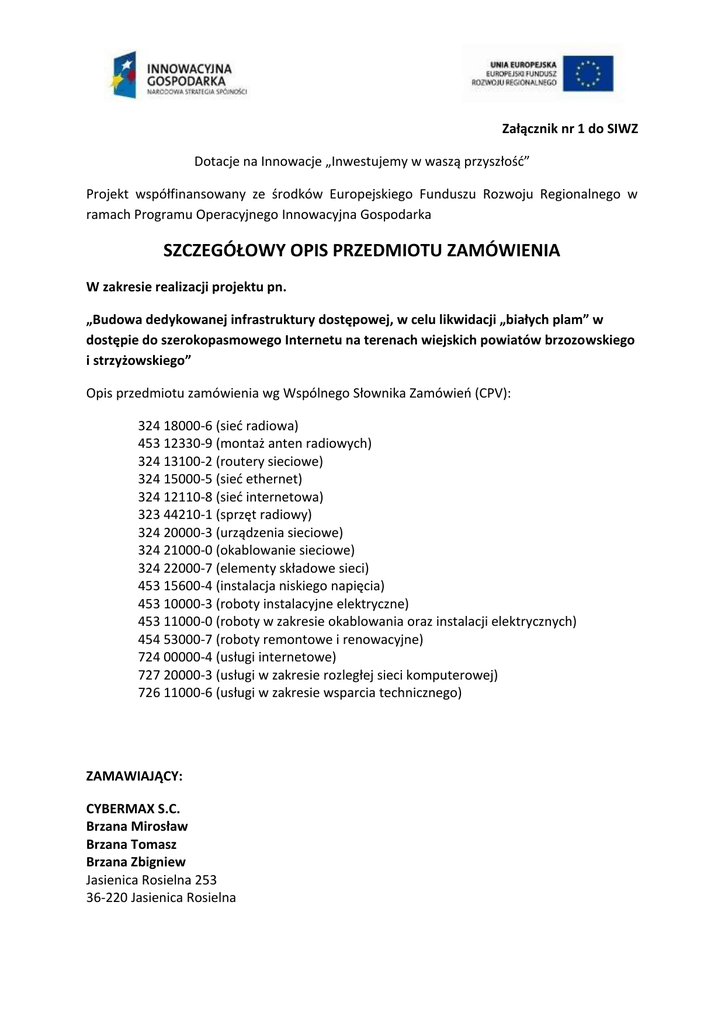

Załącznik nr 1 do SIWZ
Dotacje na Innowacje „Inwestujemy w waszą przyszłość”
Projekt współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w
ramach Programu Operacyjnego Innowacyjna Gospodarka
SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA
W zakresie realizacji projektu pn.
„Budowa dedykowanej infrastruktury dostępowej, w celu likwidacji „białych plam” w
dostępie do szerokopasmowego Internetu na terenach wiejskich powiatów brzozowskiego
i strzyżowskiego”
Opis przedmiotu zamówienia wg Wspólnego Słownika Zamówień (CPV):
324 18000-6 (sieć radiowa)
453 12330-9 (montaż anten radiowych)
324 13100-2 (routery sieciowe)
324 15000-5 (sieć ethernet)
324 12110-8 (sieć internetowa)
323 44210-1 (sprzęt radiowy)
324 20000-3 (urządzenia sieciowe)
324 21000-0 (okablowanie sieciowe)
324 22000-7 (elementy składowe sieci)
453 15600-4 (instalacja niskiego napięcia)
453 10000-3 (roboty instalacyjne elektryczne)
453 11000-0 (roboty w zakresie okablowania oraz instalacji elektrycznych)
454 53000-7 (roboty remontowe i renowacyjne)
724 00000-4 (usługi internetowe)
727 20000-3 (usługi w zakresie rozległej sieci komputerowej)
726 11000-6 (usługi w zakresie wsparcia technicznego)
ZAMAWIAJĄCY:
CYBERMAX S.C.
Brzana Mirosław
Brzana Tomasz
Brzana Zbigniew
Jasienica Rosielna 253
36-220 Jasienica Rosielna
Zawartość:
I. Ogólne wymagania zamawiającego
II. Szczegółowe właściwości i wymagania funkcjonalno-użytkowe
1. Budowa warstwy rdzenia sieci
1.1 Przygotowanie infrastruktury teletechnicznej węzłów rdzeniowych (WR)
1.2 Budowa połączeń szkieletowych (PS)
1.3. Dostawa oraz konfiguracja routera do podziału pasma
1.4. Zarządzane przełącznik 24 porty 10/100/1000T oraz 1 port SFP - obsługa
technologii VLAN
2. Budowa warstwy dystrybucji sieci
2.1 Przygotowanie infrastruktury teletechnicznej węzłów dostępowych (WD)
2.2 Budowa połączeń dystrybucyjnych (PD)
3. Budowa warstwy dostępowej sieci
3.1 Dostawa i instalacja kompletnych systemów dostępowych
3.2 Dostawa i instalacja urządzeń klienckich
III. Ogólne warunki wykonania i odbioru robót
IV. Część informacyjna
I.
OGÓLNE WYMAGANIA ZAMAWIAJĄCEGO
Przedmiotem zamówienia jest kompleksowa realizacja zadania pn. „Budowa
dedykowanej infrastruktury dostępowej, w celu likwidacji „białych plam” w dostępie do
szerokopasmowego Internetu na terenach wiejskich powiatów brzozowskiego i
strzyżowskiego” Niniejszy dokument zawiera opis tego zamierzenia inwestycyjnego pod
kątem kryteriów funkcjonalnych, technicznych i jakościowych, oraz wskazuje technologie,
które powinny być wykorzystane do budowy sieci – tak aby zapewnić optymalną relację ceny
do jakości rozwiązania.
Niniejszy dokument zawiera tylko podstawowe i minimalne wymagania funkcjonalne i
techniczne w zakresie elementów i rozwiązań przeznaczonych do realizacji projektu.
Wykonawca może zaoferować sprzęt i rozwiązania dowolnego producenta, które spełniają
wymagania określone w niniejszym dokumencie.
Jeżeli w opisie przedmiotu zamówienia znajdują się jakiekolwiek znaki towarowe, patent,
czy pochodzenie – należy przyjąć, że Zamawiający podał taki opis ze wskazaniem na typ
i dopuszcza składanie ofert równoważnych o parametrach techniczno -eksploatacyjnoużytkowych nie gorszych niż te, podane w opisie przedmiotu zamówienia.
1. Ogólne wymagania w zakresie usług i dostępności sieci
Zamawiający oczekuje, iż zrealizowany i uruchomiony system spełni następujące wymagania
jakościowe i funkcjonalne:
- Wybudowana infrastruktura sieci powinna zapewnić przepustowość łącza Internetowego
do użytkownika indywidualnego min: 2 Mb/s
- Zapewnienie dostępności sieci na poziomie min. 96%
- Zapewnienie całodobowego telefonicznego dostępu do serwisu
- Zapewnienie wsparcia telefonicznego oraz zdalnego monitoringu pracy sieci
- Zapewnienie czasu usunięcia zgłoszonych usterek w czasie do 24h w niedziele i święta oraz
do 8 godzin pozostałe dni tygodnia, licząc czas od zgłoszenia usterki
- Możliwość blokady wybranych portów i usług (np. usług wymiany plików)
2. Ogólne wymagania w zakresie technologii sieci bezprzewodowej
Ponadto zrealizowany i uruchomiony dostęp do Internetu z wykorzystaniem sieci
szerokopasmowej powinien spełnić następujące wymagania:
- Warstwa szkieletowa sieci powinna być wykonana w oparciu o licencjonowane pasma
radiowe (radiolinie) a połączenia dystrybucyjne punkt-punkt w oparciu o nielicencjonowane
pasmo radiowe 5GHz
- Sieć w warstwie dostępowej oparta ma być na technologii 802.11 a/n (obsługa MIMO ) i
działać na uwolnionych przez Urząd Komunikacji Elektronicznej częstotliwości 5,47 – 5,725
GHz, z zachowaniem obowiązujących przepisów w tym zakresie, w szczególności
maksymalnej mocy e,i.r.p.
- Wymaga się aby pojedyncze urządzenie punktu dostępowego ( AP ) posiadało minimum 1
interfejs radiowy na pasmo uwolnione i bezpłatne w użytkowaniu
- W celu zapewnienia efektywności sieci, wymagane jest aby do jednego bezprzewodowego
punktu dostępowego zapewnić podłączenie co najmniej 5 użytkowników
- sieć powinna posiadać wsparcie dla najnowszych technologii bezpieczeństwa w zakresie
autentykacji i autoryzacji użytkowników oraz bezpieczeństwa transmisji danych
- sieć powinna posiadać wsparcie dla usług QoS w warstwie dystrybucyjnej i dostępowej
- Wymagana jest dostawa, instalacja oraz konfiguracja routera do podziału pasma wspierała
również:
- zarządzanie użytkownikami i usługami sieci
- zarządzanie uszkodzeniami
- zarządzanie konfiguracją
- zarządzanie wydajnością
- zarządzanie bezpieczeństwem
- monitoring sieci
- autentykację użytkowników
- logowanie zdarzeń
3. Inne wymagania ogólne
- System powinien umożliwiać dostęp wyłącznie autoryzowanym użytkownikom i stacjom
roboczym
- System powinien monitować zamawiającemu próbę podłączenia nieautoryzowanej
jednostki lub udostępnienie Internetu poza lokal
- Urządzenia składowe muszą charakteryzować się trwałością funkcjonowania i zapewnić
konstrukcyjnie min. 5 letni okres eksploatacji
- Sprzęt oraz zastosowana technologia ma spełniać nowoczesne standardy dla tego typu
urządzeń, zarówno co do ich specyfikacji technicznych elementów elektronicznych,
teleinformatycznych oraz mechanicznych - minimalne wymagania w tym zakresie zostały
określone w dalszej części dokumentu
- System powinien zapewnić skalowalność, w przypadku rozszerzenia projektu
Niniejszy dokument zawiera tylko podstawowe i minimalne wymagania funkcjonalne i
techniczne w zakresie elementów i rozwiązań niezbędnych do realizacji projektu.
Wykonawca może zaoferować sprzęt i rozwiązania dowolnego producenta, które spełniają
wymagania określone w niniejszym dokumencie.
II. SZCZEGÓŁOWE WŁAŚCIWOŚCI I WYMAGANIA FUNKCJONALNOUŻYTKOWE
1. Budowa warstwy rdzenia sieci
Poniższe wymagania ilościowe i konstrukcyjne w zakresie robót budowlanych należy
traktować jako wymagania minimalne. Zaleca się dokonanie wizji lokalnej na terenach
objętych projektem w celu prawidłowego określenia potrzeb w tym zakresie i prawidłowego
skalkulowania kosztów budowy infrastruktury
1.1 Przygotowanie infrastruktury teletechnicznej węzłów
rdzeniowych WR
(13 kompletów)
Planowa jest budowa sieci szkieletowej z węzłami zlokalizowanymi w
miejscowościach określonych na poniższych schematach. Węzły rdzeniowe (WR) zostały
oznaczone na kolor czerwony – czerwony punkt.
Rys. 1
Zaleca się dokonanie wizji lokalnej we wszystkich lokalizacjach, objętych projektem w
celu określenia koniczności instalacji elementów konstrukcyjnych (uchwytów, masztów,
konstrukcji wsporczych) celem instalacji systemów antenowych.
Zamawiający posiada wstępne zgody na montaż infrastruktury w poszczególnych
lokalizacjach i na prośbę wykonawcy udostępni pełną ich listę.
W ramach instalacji infrastruktury teletechnicznej dla węzłów rdzeniowych wymagany jest
montaż następujących elementów:
a) 13 szt. wysięgników antenowych i/lub konstrukcji wsporczych pod anteny (w
uzasadnionych przypadkach dopuszcza się instalację masztów antenowych, jeśli będzie to
konieczne z punktu widzenia efektywności infrastruktury)
b) 13 szt. szaf dystrybucyjnych z przeznaczeniem na urządzenia aktywne sieci.
- szafka powinna mieć wysokość 12 U
konstrukcja szafki powinna stanowić sprawny korpus z drzwiami blaszanymi (z szybą lub bez
szyby) oraz zdejmowaną osłoną tylną
- powinna być wyposażona w min. 2 belki nośne o rozstawie 19’’ i regulowanej głębokości
położenia
- powinna umożliwiać montaż wyposażenia dodatkowego: półki, szuflady, listwy zasilającej
itp.
c) wykonania instalacji okablowania dla węzłów, tj. okablowania sygnałowego i zasilającego,
z uwzględnieniem lokalnych warunków technicznych
Pozostałe wymagania ogólne
a) w celu zabezpieczenia urządzeń i kabli w.cz. przed skutkami wyładowań atmosferycznych,
konstrukcje wsporcze anten wraz z zamontowanymi na nich antenami oraz ekrany kabli
antenowych powinny być uziemione,
b) wszystkie wysięgniki oraz wsporniki antenowe powinny być wykonane zgodnie z normami
i przepisami obowiązującymi w tym zakresie,
c) prace powinny być wykonywane pod nadzorem przedstawiciela Zamawiającego
d) prace na wysokości powinny być wykonywane przez osoby posiadające aktualne badania
lekarskie i przeszkolenie do prac wysokościowych.
Wymagania gwarancyjne i serwisowe
a) Wykonawca udzieli minimum 36 miesięcznej gwarancji na wykonane teletechniczne
(pasywne) węzły rdzeniowe
b) W okresie gwarancji wykonawca zobowiązuje się do usuwania wszelkich wad i
nieprawidłowości powstałych na wskutek normalnej eksploatacji.
c) Jeżeli w trakcie okresu gwarancyjnego, istnieje konieczność wykonywania okresowych
przeglądów gwarancyjnych, wówczas przeglądy te będą wykonywane na koszt Wykonawcy.
1.2 Dostawa oraz instalacja zasilaczy awaryjnych min. 1600 VA
(13 szt.)
We wszystkich lokalizacjach Węzłów Rdzeniowych (WR) należy zainstalować systemy
podtrzymywania energii UPS. Urządzenia powinny być zainstalowane w szafach
dystrybucyjnych i powinny spełniać następujące minimalne wymagania techniczne:
- Moc pozorna 1600 VA
- Architektura UPSa line-interactive
- Maksymalny czas przełączenia na baterię 1,7 ms
- Minimalny czas podtrzymywania dla obciążenia 100% - 4 min
- Urządzenie powinno posiadać układ automatycznej regulacji napięcia AVR
- Urządzenie powinno być wyposażone w port komunikacyjny RS232
- Urządzenie powinno posiadać oprogramowanie do monitorowania parametrów pracy UPSa
- Urządzenie powinno posiadać możliwość rozbudowy poprzez dołożenie dodatkowego
modułu bateryjnego
- Urządzenia powinno posiadać obudowę typu Rack 19’’
- Maksymalna wysokość urządzenia wraz z bateria nie może przekroczyć 6U
Wymagania gwarancyjne
- Urządzenie powinny być objęte minimum 36 miesięczną gwarancją producenta.
1.3 Budowa połączeń szkieletowych (PS) w oparciu o radiolinie
cyfrowe
(13 kpl.)
Szkielet sieci powinien być oparty o cyfrowe radiolinie klasy operatorskiej o
minimalnej przepustowości 100 Mb/s FDD, pracujące w szerokim zakresie częstotliwości:
13,18,28,32,38,42 GHz (poprzez dobór odpowiedniego ODU).
Szkielet sieci powinien być oparty o 13 Połączeń Szkieletowych punkt-punkt, połączonych za
pomocą radiolinii cyfrowych pracujących w pasmie chronionym, zgodnie z przedstawionymi
schematami sieci przedstawionymi na rys.1. (połączenia szkieletowe zaznaczono kolorem
czerwonym)
Wymagania techniczne:


Część wewnętrzna radiolinii (IDU) powinna mieć możliwość współpracy z systemem
zewnętrznych jednostek radiowych (ODU) mogących pracować w następujących
pasmach: 13, 18, 23, 28, 32, 38,42 GHz oraz możliwość obsługi 2 ODU z pojedynczego
IDU.
Praca w kanałach o szerokości, 7MHz dla 10-35Mbps, 14MHz dla 20-85Mbps, 28MHz
dla 45-182Mbps, 56MHz dla 177-350Mbps











Dla każdej szerokości kanału radiowego dostępne muszą być następujące modulacje:
QPSK, 16QAM, 32QAM, 64QAM, 128QAM oraz 256 QAM
Radiolinia musi wspierać ACM (Adaptive Code Modulation)
Moduł IDU radiolinii wyposażony w co najmniej dwa interfejsy LAN
10/100/1000Mbps
Możliwość programowej zmiany przepustowości radiolinii pomiędzy od 10Mbps do
350Mbps
Możliwość zwiększenia przepustowości radiolinii poprzez aktualizację licencji
Dostępność łącza dla polaryzacji pionowej na poziomie nie gorszym niż:
- 99,995% dla przepustowości 108Mbps,
- 99,995% dla przepustowości 155Mbps,
Temperatura pracy: dla IDU: -5 ºC do +50 ºC, dla ODU: -33 ºC do +50 ºC
Architektura (IDU i ODU rozdzielne kablem IF)
Połączenie IDU –ODU – za pomocą kabla koncentrycznego typu RG-8, LDF-1, LCF-1
lub równoważnego
Zasilanie: napięcie standardowe -48 VDC
Wykorzystanie anten parabolicznych typoszeregu 0.3m (w razie bezwzględnej
konieczności nie więcej niż 0.6m)
- W celu zachowania pełnej kompatybilności i spójności rozwiązania, oraz uproszczenia
zarządzania i administracji – wszystkie radiolinie powinny być fabrycznie nowe i pochodzić
od jednego producenta
- Urządzenia powinny być objęte minimum 36 miesięczną gwarancją producenta z
możliwością przedłużenia.
1.3 Dostawa oraz konfiguracja routera do podziału pasma (1
komplet).
(1 komplet.)
Należy dostarczyć i zainstalować router sieciowy przystosowany do montażu w szafie
teletechnicznej 19’’ (serwer rack). Router do podziału pasma powinien również posiadać
funkcjonalność określoną poniżej.
- Powinien posiadać CPU: Two 600 MHz Power PCs
- Route/Switch Engine: two PPA2 Broadband IP Engine programmable ASICs, each with 32
RISC core processor providing all routing and IP services in hardware.
- Powinien posiadać minimum: 1 GB Onboard RAM
- powinien obsługiwać wymienne karty pamięci 1 GB lub większe
- urządzenia powinno obsługiwać 12 Gbps przepustowości lub więcej
- 7 Mpps forwarding/service performance
- 8,000 Subscribers
- ilość obsługiwanych VLAN’ów 16,000 lub więcej
- powinien obsługiwać 10,000 grup IGMP i tras multicast
- ilość obsługiwanych MAC adresów 160,000 lub więcej
Powinien posiadać zasilanie:
Single Autosensing AC Power supply – 90-132 VAC
or 170-264 VAC, Frequency range: 47-63 Hz at
4.5 amps
DC Power Version
Two Redundant DC power entry points –
-39 VDC to –58 VDC at 8.5 amps
- Zapotrzebowanie na energię:
200 W dla typowej konfiguracji
- Environmental Specifications
Operating temperature, nominal:
41° to 104°F (5° to 40°C)
Operating temperature, short term (96 hours or
less):
23° to 131°F (-5° to 55°C)
Storage temperature:
-38° to 150°F (-40° to 70°C)
Szczegółowa specyfikacja funkcji:
- Ethernet powinien obsługiwać:
Ethernet IEEE 802.3, 10BASE-T, Fast Ethernet IEEE 802.3u, 100BASE-TX, IEEE 802.3, 100BASEFX, Gigabit Ethernet IEEE 802.3z, IEEE 802.3x, IEEE 802.3ab, IEEE 802.1Q, VLAN
Trunking/Tagging, IEEE 802.3ad link Aggregation
- Obsługiwane enkapsulacje
PPP/HDLC, cHDLC, Ethernet, IEEE 802.1QinQ, MPLS, MFLR, PPP over Ethernet (RFC 2516),
IPoE, DHCP
- System powinien wspierać zarządzanie adresacją IP poprzez:
- DHCP: DHCP Proxy, DHCP Relay Integrated DHCP Server
- PPP: IPCP parameter negotiation, L2TP Dynamic IP assignment: IP pools, RADIUS
assigned addressing
- Fixed IP address assignment: localized subscriber profile, RADIUS assigned
addressing
- Powinien obsługiwać protokoły
-PIM-SM (RFC 2362 + IETF Draft), PIM-DM (IEFT Draft), IGMPv1, v2, v3 (RFC 3376),
SSM
-(RFC 3569), MBGP (RFC 2858), MSDP (RFC 3618), IGMP snooping, IGMP filtering
- Router powinien wspierać Quality of Service (QoS):
- Up to 8 queues per subscriber and/or service up to 64,000 system queues Ingress
and egress policing, egress traffic shaping Subscriber-level (user) rate limiting in 64
kbps increments
-Dynamic QoS – Supports policy updates without disconnecting live subscriber
sessions
- QoS - 802.1p Class of Service (CoS), Differentiated
- Services Code Point (DSCP) ToS, IP Precedence, and MPLS EXP bits
- Packet classification (RFC 2474, 2475, 2597, 2598);
- DiffServ packet marking by ACL, ingress policing, or
- BGP attribute-based QoS; class-based ingress policing and egress shaping; priority
queuing and EDRR; RED and WRED; MPLS E-LSPs (RFC 3270)
- Hierarchical QoS and Traffic Management
- 4 Hierarchical levels
-64,000 Queues – 8 queues per subscriber
- 16,340 leaf nodes
- 8,000 aggregate nodes
- 26 port nodes
- Powinien posiadać protokoły routingu:
IPV4 and IPv6 ready routing capability supported in hardware with up to 1.5 million route
entries and
1000 BGP Peers BGP-4 (RFC 1771), IS-IS (RFC 1195 & ISO/IEC10589), OSPFv2 (RFC 2328), RIP
v2 (RFC 2453), VRRP (RFC 2338), LDP, RSVP
- System powinien mieć wbudowane zabezpieczenia:
Reverse Path Forwarding (RPF), Secure ARP, MD5 support for routing protocols, key rollover,
RADIUS, TACACS+; Administrative ACLs, packet mirroring and sampling, Secure Shell (SSH)
Protocol, Kerberos, SNMPv3, IGMP filtering, SSHv2, VLAN ACLs, IP security router ACLs,
subscriber-based ACLs
- Powinien posiadać wsparcie dla VPN:
-16,000 VLANs with 16,000 VLAN IDs
- 2,000 VPN contexts per system
- 2,000 L2TP tunnels per system
- 2,000 MPLS labels
- 1,000 H-VPLS instances with 802.1Q access and
- EoMPLS access
- L2TP (RFC 2661) LAC, LTS, LNS
- 802.1Q Virtual LAN (VLAN) support with 802.1QinQ - with CoS mutation, 802.1Q
tunneling with VLAN map ping
- MPLS VPNs (RFC 2547bis), Carrier of carriers and Inter-AS, MPLS VPN over soft GRE)
Multicast over MPLS VPN, GRE, Hard GRE, EoMPLS, VPN, Layer 2 VPNs (draft-martini),
Transport Independent VPN, Traffic Engineering, RSVP (RFC 3209), LDP (RFC 3036,
3478), Layer 3 VPN (RFC 2547bis), Layer 2 VPN(draft-martini), Transport Independent,
multicast, carrier of carriers, VLAN translation
-CCOD
-24,000 implicitly configured circuits with 16,000 active circuits
- System powinien mieć możliwość konfiguracji i zarządzania porzez:
- Industry familiar Command Line Interface (CLI) and support via telnet or Secure
Shell (SSH)
User authentication via RADIUS, TACACS+, local file
- Transaction based configuration against a configuration database including
commits, aborts
and ability to roll back unintended chan ges NetOp EMS support for event logs, SNMP
traps, interface statistics for troubleshooting and performance monitoring, port views
and chassis views.
- Domain Name System (DNS), Trivial File Transfer
- Protocol (TFTP), Network Timing Protocol (NTP)
-SNMPv1, SNMPv2c, SNMPv3
System również powinien współpracować z systemem NET47 i NET47v2 i wspierać:
- Kontrola dostępu – nakładanie polityki uprawnień dostępu
- sprawdzenie poprawności adresu MAC, IP
- zabronienie dostępu odłączonym klientom
- możliwość autentykacji użytkownika na podstawie logowania WWW lub PPPoE z
użyciem par użytkownik/hasło z bazy danych LMS
- wyświetlanie komunikatów w przeglądarce WWW
- Zapewnienie parametrów jakościowych zdefiniowanej w systemi LMS usługi – wdrażanie
polityk kształtowania i zarządzania pasmem
- dyscypliny kolejkowania – możliwość wyboru typu mechanizmu kolejkowania w
kolejkach głównych, usługowych, oraz klienckich
- klasy – możliwość grupowania i priorytetyzowania określonego typu ruchu
- filtry – filtrowanie ruchu z wykorzystaniem szybkich filtrów haszujących
zapewniających wydajność nawet w przypadku bardzo dużej liczby reguł
- możliwość klasyfikowania ruchu za pomocą filtrów warstwy aplikacji (np. ruch P2P)
- generowanie klas ruchu dla aktywnych klientów z bazy LMS
- limitowanie ilości połączeń użytkownika sieci – zgodnie z definicja taryfy w systemie
LMS
- możliwość ustalenia różnych limitów na dzień/noc
- limitowanie wielkości transferu dla dowolnego okresu czasu
- Zbieranie informacji o przesyłanych danych
- tworzenie logów ruchu przechodzącego przez system
- logowanie informacji oraz blokowanie klientów przesyłających SPAM
- Tworzenie graficznych statystyk transferów (sieci oraz indywidualnych użytkownika) oraz
obciążenia zasobów systemu
- Zabezpieczenia dostępu do sieci
- kontrola dostępu terminali klienckich
- odseparowanie ruchu sieci zaradzania od sieci klienckich oraz sieci Internet
- konfiguracja blokad ruchu z sieci klienckich oraz Internet do panelów zarządzania
systemem TrafficManager
- konfiguracja blokad ruchu miedzy sieciami klienckimi
- ochrona przed atakami DoS
- zabezpieczenia przed skanowaniem portów i nieautoryzowanym dostępem
- automatyczny backup konfiguracji, możliwość łatwego eksportu/importu konfiguracji z
poziomu graficznego panelu administracyjnego
Wymagania gwarancyjne i serwisowe:
- Urządzenia powinny być objęte minimum 36-miesięczną gwarancją producenta
1.4 Dostawa i instalacja zarządzanego przełącznika
(1 szt.)








Przełącznik o zamkniętej konfiguracji, posiadający 24 porty GigabitEthernet
10/100/1000Base-T oraz minimum 1 gniazda typu SFP pozwalające na instalację
wkładek z portami Gigabit Ethernet 1000BASE-T, 1000BASE-SX, 1000BASE-ZX,
1000BASE LX/LH.
Przełącznik musi posiadać minimum 48Gbps przepustowości
Przełącznik powinien umożliwiać zarządzania poprzez interfejs CLI (konsolę)
Przełącznik musi posiadać standardy sieciowe: 802.3 10BASE-T Ethernet, 802.3u
100BASE-TX Fast Ethernet, 802.3ab, 802.3x flow control, 802.3ad LACP, 802.1Q/p
VLAN, 802.1x
Przełącznik musi mieć możliwość montażu w szafie 19”,
Przełącznik musi wspierać następujące mechanizmy związane z zapewnieniem
ciągłości pracy sieci:
a. IEEE 802.1s Rapid Spanning Tree
b. IEEE 802.1w Multi-Instance Spanning Tree
c. możliwość grupowania portów zgodnie ze specyfikacją IEEE 802.3ad (LACP)
W przełączniku powinno być możliwe zarządzanie przez: HTTP, HTTPS, SNMP, SSL,
SSH, Telnet
Przełącznik powinien obsługiwać VLAN z: Port-based i 802.1Q tag-based VLANs,
Management VLAN, do 256 aktywnych VLAN











Przełącznik powinien mieć wbudowaną funkcje QoS w oparciu o 802.1p, DiffServ
oraz ToS
Przełącznik ma automatyczne rozpoznawać typu kabla MDI oraz cross-over MDI-X
Przełącznik powinien mieć wysoki poziom bezpieczeństwa na portach dzięki funkcji
autoryzacji 802.1x oraz filtrowaniu adresów MAC
Przełącznik powinien mieć minimalny rozmiar tablicy adresów MAC: 8K
Przełącznik powinien bezinwazyjne monitorowanie pakietów na portach dzięki
funkcji Port Mirroring
Przełącznik powinien posiadać zarządzanie przez SNMP v1, 2c i 3
Przełącznik powinien mieć możliwość limitowania prędkości do użytkowników oraz
ograniczanie dużego ruchu typu broadcast, multicast, flood
Przełącznik powinien posiadać bezpieczne zarządzanie SSH i SSL
Przełącznik powinien obsługiwać duże ramki typu Jumbo do 10 Kbajtów
Przełącznik powinien posiadać automatyczną konfiguracja portów 802.1ab
Zasilanie przełącznika powinno być wewnętrzne, uniwersalne 100-240V 47-63Hz
2. Budowa warstwy dystrybucji sieci
2.1 Przygotowanie infrastruktury teletechnicznej węzłów
dystrybucyjnych
(17 kpl.)
Planowa jest budowa warstwy dystrybucyjnej sieci z węzłami zlokalizowanymi w
miejscowościach objętych projektem, zgodnie z tabelą poniżej. Ponadto schemat i lokalizację
węzłów dystrybucyjnych przedstawiono na rys.1.
Lp.
Oznaczenie węzła LOKALIZACJA
1
2
3
4
5
6
7
8
9
10
WD1
WD2
WD3
WD4
WD5
WD6
WD7
WD8
WD9
WD10
Domaradz
Domaradz
Golcowa
Stara Wieś
Jasienica Rosielna
Jasienica Rosielna
Wola Jasienicka
Wola Jasienicka
Wesoła
Wesoła
Planowana
budowa warstwy
dostępowej
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
11
12
13
14
15
16
17
WD11
WD12
WD13
WD14
WD15
WD16
WD17
Wesoła
Jasienica Rosielna
Izdebki
Izdebki
Golcowa
Golcowa
Barycz
TAK
TAK
TAK
TAK
TAK
TAK
TAK
Uwaga!
Zamawiający dopuszcza zmianę numeracji węzłów, jak również zastrzega sobie prawo
nieznacznych modyfikacji pod względem ilości węzłów w poszczególnych miejscowościach.
Jednak całkowita liczba zainstalowanych węzłów musi wynosić 17 kpl. Ponadto wymagane
jest aby infrastruktura sieci, została zainstalowana we wszystkich miejscowościach objętych
projektem.
Zaleca się dokonanie wizji lokalnej we wszystkich lokalizacjach, objętych projektem w celu
określenia koniczności instalacji elementów konstrukcyjnych (uchwytów, masztów,
konstrukcji wsporczych) celem instalacji systemów antenowych dla Węzłów Dystrybucyjnych
(WD).
Zamawiający posiada wstępne zgody na montaż infrastruktury w poszczególnych
lokalizacjach i na prośbę wykonawcy udostępni pełną ich listę.
W ramach instalacji infrastruktury teletechnicznej dla węzłów dystrybucyjnych
wymagany jest montaż następujących elementów:
a) instalacja 17 kompletów, wysięgników antenowych i/lub konstrukcji wsporczych pod
anteny (w uzasadnionych przypadkach dopuszcza się instalację masztów antenowych, jeśli
będzie to konieczne z punktu widzenia efektywności infrastruktury)
b) montaż 17 szt. szaf dystrybucyjnych z przeznaczeniem na urządzenia aktywne sieci.
- szafka powinna mieć wysokość 6U lub 9U, (należy dobrać wysokość w zależności od potrzeb
i lokalnych warunków)
konstrukcja szafki powinna stanowić sprawny korpus z drzwiami blaszanymi (z szybą lub bez
szyby)
- powinna być wyposażona w min. 2 belki nośne o rozstawie 19’’ i regulowanej głębokości
położenia
- powinna umożliwiać montaż wyposażenia dodatkowego: półki, szuflady, listwy zasilającej
itp.
c) wykonania instalacji okablowania dla węzłów, tj. okablowania sygnałowego i zasilającego,
z uwzględnieniem lokalnych warunków technicznych
2.2 Zasilacze awaryjne UPS dla węzłów dystrybucyjnych
(17 szt.)
- Moc minimum 700VA
- Architektura UPSa line-interactive
- Maksymalny czas przełączenia na baterię 1,7 ms
- Urządzenie powinno posiadać układ automatycznej regulacji napięcia AVR
- Urządzenie powinno być wyposażone w port komunikacyjny RS232
- Urządzenie powinno posiadać oprogramowanie do monitorowania parametrów pracy UPSa
- urządzenia typu UPS powinny być objęte 36-miesięczną gwarancją producenta
2.3 Połączenia dystrybucyjne (PD)
(17 kpl.)
Warstwa dystrybucyjne sieci zostanie zbudowana w oparciu o połączenia dystrybucyjne
punkt-punkt zgodnie ze standardem IEEE 802.11n (MIMO).
Planowana jest instalacja 17 kompletów takich połączeń (schemat topologii, został
przedstawiony na rys.1). Zadaniem tej warstwy jest dostarczanie wysokiej jakości usług
transmisji danych, gdzie za pomocą mechanizmów QoS (Quality of Service) zachowana
zostanie wysoka dostępność i jakość usług sieci.
Ponadto warstwa dystrybucyjna będzie odpowiedzialna za dostarczenie usług dla warstwy
dostępowej.
Wymagania techniczne dla połączeń dystrybucyjnych:
- Urządzenie przeznaczone do zastosowań zewnętrznych typu punkt-punkt (wyposażone w
zestaw montażowy),
- Temperatura pracy: od -30C do 80C,
- Wilgotność pracy: 5 to 95%,
- Pamięć: 64MB SDRAM, 8MB Flash,
- Wyposażone w interfejs sieciowy 10/100 BASE-TX (Cat. 5, RJ-45),
- Pobór mocy: max. 8 Watt,
- Zasilanie: 24V POE Adapter (POE-24),
- Metoda zasilania: Pasywny POE,
- Regulacje prawne: Potwierdzenia FCC Part 15.247, IC RS210, CE, RoHS, ETSI 300-019-1.4,
- Urządzenie zintegrowane z dwu-polaryzacyjną anteną o zysku minimum 22 dBi
- Częstotliwość pracy: 4.9GHz-6.0GHz
- Separacja polaryzacji: ok. 28dB
- Max VSRW 1.1:1
- Wykonanie z materiału odpornego na promieniowanie UV
- Moduł radiowy o mocy max 27dBm i czułości -96 dBm,
- Urządzenie pracujące w standardzie IEEE 802.11n 2x2 MIMO o zwiększonej wydajności
odbiornika i realnej wydajności min. 150 Mbps dla ruchu TCP/IP,
- Pracuje w trybach: router lub bridge,
- Interfejs WiFi wspiera tryby Access Point, Access Point WDS, Client, Client WDS.
Uwaga!
Zamawiający dopuszcza zastosowanie urządzeń z rożnymi mocami nadawania i różnym
zyskiem anten, (w zależności od odległości linków). jednak urządzenia te muszą spełniać
powyższe wymagania funkcjonalne.
3. Budowa warstwy dostępowej sieci
Planowana jest instalacja 29 kompletów systemów dostępowych, składających się z
bezprzewodowych punktów dostępowych (AP), pracujących w technologii 802.11 a/n, torów
antenowych wraz z antenami i przełącznikami dostępowymi.
Kompletne systemy dostępowe, powinny być zainstalowane w lokalizacjach węzłów
rdzeniowych (WR) jak również węzłów dystrybucyjnych (WD).
W uzasadnionych przypadkach Zamawiający dopuszcza montaż większej ilości urządzeń AP w
pojedynczym węźle, jednak nie większej niż 4 szt.
Sumaryczna ilość kompletnych systemów dostępowych powinna wynosić 29.
Kompletny system dostępowy powinien składać się z następujących urządzeń.
- 8 portów RJ-45 10/100/1000,
- 1 zarządzalny port RJ-45 10/100,
- autonegocjacja dupleksu i prędkości,
- samokrosujące się porty (Auto-MDI/MDIX),
- procesor minimum 400MHz
- pamięć RAM minimum 64MB
- pamięć ROM minimum 8MB
- możliwość monitorowania portów
- obsługa VLAN 802.11q
- Spanning Tree Protocol (STP)
- Rapid Spanning Tree Protocol (RSTP)
- obsługa ramek jumbo
- tablica adresów MAC 8kB,
- zarządzanie poprzez WEB
- możliwość konfigurowania alarmów
- rozbudowany watchdog na każdy port oddzielnie
- możliwość zasalania portów POE (pasywne)
- zasilanie POE (pasywne) 45-48VDC / 22-24VDC
- możliwość konfiguracji portów POE: Off/24V/48V
- maksymalne zasilanie POE na jeden port: 18W
- maksymalne zapotrzebowanie na energię: 150W
- zgodność z certyfikatami: CE, FCC, IC
- port USB 2.0
- Przycisk reset
- Temperatura pracy: -25 to 55°C (-13 to 131° F)
- Urządzenia powinny być objęte minimum 24-miesięczną gwarancją producenta.
3.3 Bezprzewodowy punkt dostępu 802.11a/n MIMO
(29 kompletów)
- Standard pracy 802.11a, 802.11n
- Procesor minimum 400MHz
- Pamięć 64MB SDRAM, 8MB Flash
- Interfejsy sieciowe 1 X 10/100 BASE-TX (Cat. 5, RJ-45) zgodny z 802.3af PoE
· LAN Protokół : IEEE 802.3 (CSMA/CD)
· Zakres obsługiwanych częstotliwości: Europa (ETSI): 5500-5700 MHz (11 kanałów) z
DFS (automatyczny wybór częstotliwości),
- Interfejs WLAN : OFDM, TDD
· Typ modulacji : BPSK, QPSK, 16QAM, 64QAM, HT20, HT40
- Powinno posiadać airMAX TDMA Protocol
· Szerokość kanału możliwość ustawienia : 5 / 10 / 20 /40 MHz
- Maksymalna moc wyjściowa (TX Power) do 27dBm
- czułość toru odbiorczego -94 dBm
- czułość odbiornika dla prędkości:
- MCS0 -96 dBm (+/-2dB)
- MCS15 -75 dBm (+/-2dB)
- Temperatura pracy -30C to +75C
- Złącze antenowe (RF Connector) 2x RPSMA (Wodoszczelne)
- Port USB
- Materiał obudowy Outdoor UV Stabalized Plastic
- Urządzenie przystosowane do pracy na zewnątrz budynków
- Powinno wspierać VLAN 802.11q
- Powinno obsługiwać szyfrowanie WEP, WPA, WPA-TKIP, WPA-AES, WPA2, WPA2-TKIP,
WPA2-AES
- Pobór mocy 8W
- Realną wydajność TCP/IP rzędu 150Mbps
- Lokalny zasilacz
3.4 Anteny do urządzeń AP
(29 kompletów)
Dobór rodzaju oraz typu anten, powinien być uzależniony od warunków propagacyjnych dla
poszczególnych lokalizacji, w których zostaną zainstalowane bezprzewodowe punkty
dostępu. Należy jednak stosować anteny sektorowe i/lub dookólne, wykonane w technologii
MIMO 2x2 i przystosowane do zastosowań zewnętrznych. Każdy bezprzewodowy punkt
dostępu należy wyposażyć w anteny na pasmo radiowe 5 GHz. - Minimalny wymagany zysk
energetyczny dla anten sektorowych to 14 dBi - Minimalny wymagany zysk energetyczny dla
anten dookólnych to 12 dBi
- anteny powinny być objęte 36-miesięczną gwarancją producenta
3.5 Dostawa i instalacja urządzeń klienckich 802.11 a/n
(255 kompletów)
Należy dostarczyć i skonfigurować urządzenia Klienckie w ilości 255 kpl.
Zamawiający dopuszcza dostawę urządzeń na pasmo radiowe 5GHz.
Ilość urządzeń na pasmo radiowe 5 GHz powinna być dobrana, z uwzględnieniem
współczynnika efektywności funkcjonowania sieci, poziomu interferencji oraz innych
czynników (np. odległość od Klienta od punktu dostępowego).
Sumaryczna ilość urządzeń powinna wynosić 255 kompletów.
Wymagania techniczne dla urządzeń Klienckich na pasmo 5GHz
Interfejsy
· Interfejs Ethernet : 100 base-T Ethernet (RJ-45) zgodny z 802.3af PoE
· LAN Protokół : IEEE 802.3 (CSMA/CD)
· WLAN Protokół Radiowy: IEEE 802.11a/n
· Interfejs WLAN : OFDM, TDD
Radio
· Zakres obsługiwanych częstotliwości: Europa (ETSI): 5500-5700 MHz (11 kanałów) z
DFS (automatyczny wybór częstotliwości),
· Typ modulacji : BPSK, QPSK, 16QAM, 64QAM, HT20, HT40
· Szerokość kanału możliwość ustawienia : 5 / 10 / 20 /40 MHz
· Moc wyjściowa : < 30 dBm EIRP
· Zintegrowana antena panelowa dual polar o maksymalnym zysku 25dBi
· Procesor radiowy Atheros 2Tx2Rx MiMo
Inne cechy
· Temperatura pracy : -30°C - +70°C
- urządzenia przystosowane do montażu zewnętrznego
- urządzenia powinny być objęte 36-miesięczną gwarancją producenta
III. OGÓLNE WARUNKI WYKONANIA I ODBIORU ROBÓT
1. Pozostałe wymagania od Wykonawców
Poza robotami podstawowymi, opisanymi w dokumentacji przetargowej wykonawca
jest zobowiązany do skalkulowania wszelkich robót pomocniczych, jakie uzna za niezbędne
do prawidłowego wykonania robót dla przyjętej technologii , uwzględniając warunki ich
wykonania.
Wykonawca powinien ponadto uwzględnić w cenie – w ramach kosztów dodatkowych –
wszelkie pozostałe koszty związane z kompleksową realizacją zamówienia, w tym:
- koszty opracowania planu bezpieczeństwa i ochrony zdrowia oraz wykonania jego zaleceń,
- koszty zużycia mediów niezbędnych na czas budowy,
- koszty zabezpieczenia istniejących elementów obiektu oraz wyposażenia (urządzeń)
Użytkownika przed ich zniszczeniem w trakcie wykonywania robót,
- koszty związane z zorganizowaniem pracy w sposób minimalizujący zakłócenie prowadzenia
bieżącej działalności Użytkownika,
- koszty urządzenia placu budowy,
- koszty oznakowania robót i zabezpieczenia warunków bhp i ppoż. w trakcie realizacji robót
(jeśli będzie wymagane)
- koszty opracowania dokumentacji powykonawczej,
- koszty uporządkowania oraz przywrócenia obiektu oraz terenu po wykonanych robotach do
stanu pierwotnego wraz z naprawą ewentualnych szkód użytkownikowi lub osobom trzecim,
- wszelkie inne koszty wynikłe z analizy dokumentacji projektowej, przyjętej przez
Wykonawcę technologii wykonania inwestycji oraz dokonanej wizytacji terenu budowy.
Uwaga!
Zaleca się dokonanie wizji lokalnej dla w/w zakresu robót przed złożeniem oferty, oraz
szczegółowe zapoznanie się z dokumentacją przetargową.
2. Dokumenty odbioru końcowego
- Dokumentacja techniczna powykonawcza
- Protokoły odbiorów częściowych
- Protokoły z pomiarów i testów,
- Instrukcje obsługi, dokumentacje i inne dokumenty dostarczane wraz ze sprzętem, przez
producenta
IV. CZĘŚĆ INFORMACYJNA OPISU PRZEDMIOTU ZAMÓWIENIA
1. Akty prawne i rozporządzenia:
1.1 „Ustawa Prawo telekomunikacyjne z dnia 16 lipca 2004 roku”.
1.2 „Ustawa o świadczeniu usług droga elektroniczna z dnia 18 lipca 2002 roku”
1.3 „Ustawa o dostępie warunkowym”
1.4 „Ustawie z dnia 18 września 2001 r. o podpisie elektronicznym”.
1.5 „Ustawy o informatyzacji działalności podmiotów realizujących zadania publiczne z dnia
17 lutego 2005 roku”.
1.6 Prawo Ochrony Środowiska z dnia 27 kwietnia 2001r., w zakresie zasad ochrony
środowiska oraz warunków korzystania z jego zasobów
1.7 Rozporządzenie Rady Ministrów z dnia 21 sierpnia 2007 ( Dz. U. 2007 nr 158 poz. 1105)
1.8 Rozporządzenie Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów
przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych
uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o
oddziaływaniu na środowisko (Dz. U. z dnia 3 grudnia 2004 r.)
1.9 Rozporządzenie Prezesa Rady Ministrów z dnia 25 lutego 1999 roku w sprawie
podstawowych wymagań bezpieczeństwa systemów i sieci teleinformatycznych,
1.10 Rozporządzenie Rady Ministrów z dnia 11 października 2005 r. w sprawie minimalnych
wymagań dla systemów teleinformatycznych
1.11 Ustawa z dnia 27 lipca 2001 r. o ochronie baz danych
1.12 Uchwała Sejmu Rzeczypospolitej Polskiej z dnia 14 lipca 2000 r. w sprawie budowania
podstaw społeczeństwa informacyjnego w Polsce.
2. Ramy prawne Komisji Europejskiej w sektorze komunikacji elektronicznej
a. Dyrektywa (2002/19/EC) z dnia 7 marca 2002r. w sprawie dostępu do sieci łączności
elektronicznej i urządzeń towarzyszących oraz ich łączenia (Dz. Urz. WE L. 108 z 24 kwietnia
2002r.);
b. Dyrektywa (2002/20/EC) z dnia 7 marca 2002 r. w sprawie zezwoleń na udostępnianie
sieci i usługi łączności elektronicznej (Dz. Urz. WE L. 108 z 24 kwietnia 2002r.);
c. Dyrektywa (2002/21/EC) z dnia 7 marca 2002r. w sprawie jednolitej struktury regulacji dla
sieci i usług komunikacji elektronicznej (DZ. Urz. WE L. 108 z 24 kwietnia 2002r.);
d. Dyrektywa (2002/22/EC) z dnia 7 marca 2002r. w sprawie usługi powszechnej i praw
użytkowników odnoszących się do sieci i usług łączności elektronicznej (Dz. Urz. WE L. 108 z
24 kwietnia 2002r.) ;
e. Dyrektywa (2002/58/EC) z dnia 12 lipca 2002r. w sprawie przetwarzania danych
osobowych i ochrony prywatności w sektorze łączności elektronicznej (Dz. Urz. WE L. 201 z
31 lipca 2002r.);
f. Dyrektywa (2002/77/EC) z dnia 16 września 2002r. w sprawie konkurencji na rynkach sieci i
usług łączności elektronicznej (Dz. Urz. WE L. 249 z 17 września 2002r.);
g. Rozporządzenie (EC) 2887/2000 o niezależnym dostępie do pętli lokalnych
3. Przy projektowaniu i budowie sieci radiowej należy wziąć pod uwagę następujące normy i
rekomendacje komitetu ITU:
3.1 Recommendation ITU-R 838, Specific Attenuation Model For Rain For Use In Prediction
Methods
3.2 Rekomendacja (zalecenie) ITU-R P.838-3: „Ścisły (specyficzny) model do zastosowania w
metodach przewidywania tłumienia przez deszcz”
3.3 Recommendation ITU-R P.676-3, Attenuation By Atmospheric Gases - Rekomendacja
(zalecenie)
ITU-R P676.3: „Tłumienie przez gazy atmosferyczne”
3.4 Recommendation ITU-R Pn 837-1, Characteristics Of Precipitation For Propagation
Modelling –
Rekomendacja (zalecenie) ITU-R PN 837-1: „Charakterystyki opadów atmosferycznych dla
modelowania propagacji”
3.5 Recommendation ITU-R P.530-7, Propagation Data And Prediction Methods Required For
The Design Of Terrestrial Line-Of-Sightsystems - Rekomendacja (zalecenie) ITU-PN P530-7:
„Dane propagacyjne i metody przewidywania wymagane dla projektowania systemów
naziemnych z linią bezpośredniej widzialności”

Załącznik nr 1

Transkrypt

Podobne dokumenty

Tester do sieci IP/Ethernet – 2 szt

Sieci komputerowe I - Wydział Elektrotechniki, Automatyki i Informatyki

Komputer

Seria ES-105A/108A

Opis przedmiotu zamówienia Część 1 zamówienia: Część 2
