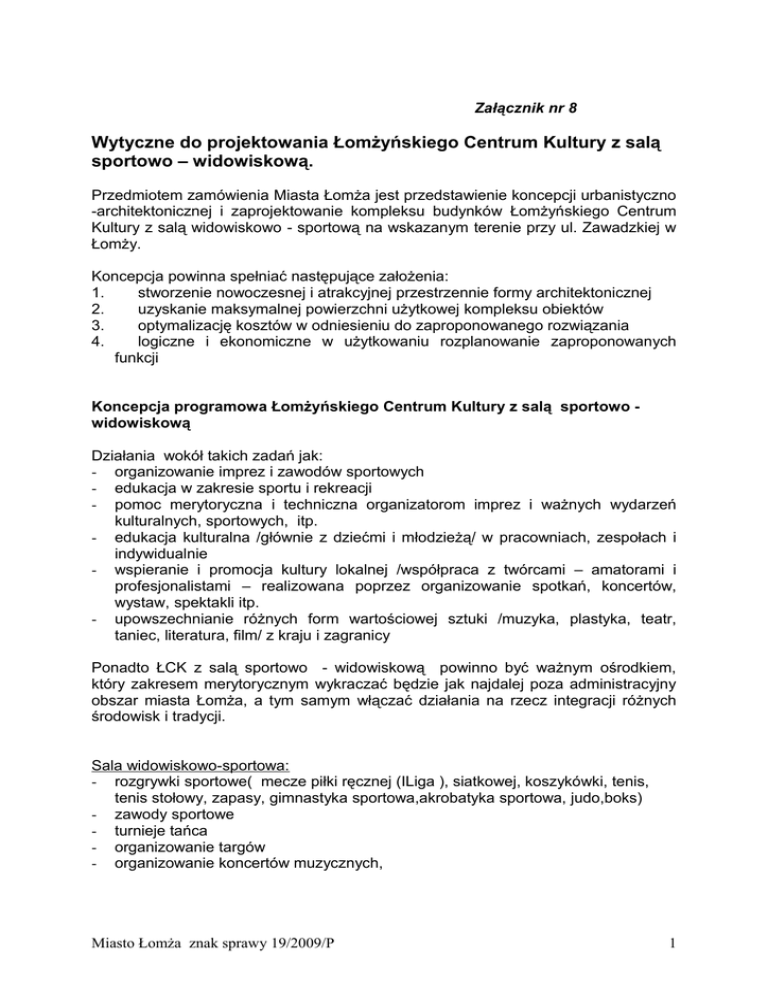

Załącznik nr 8
Wytyczne do projektowania Łomżyńskiego Centrum Kultury z salą
sportowo – widowiskową.
Przedmiotem zamówienia Miasta Łomża jest przedstawienie koncepcji urbanistyczno
-architektonicznej i zaprojektowanie kompleksu budynków Łomżyńskiego Centrum
Kultury z salą widowiskowo - sportową na wskazanym terenie przy ul. Zawadzkiej w
Łomży.
Koncepcja powinna spełniać następujące założenia:
1.
stworzenie nowoczesnej i atrakcyjnej przestrzennie formy architektonicznej
2.
uzyskanie maksymalnej powierzchni użytkowej kompleksu obiektów
3.
optymalizację kosztów w odniesieniu do zaproponowanego rozwiązania
4.
logiczne i ekonomiczne w użytkowaniu rozplanowanie zaproponowanych
funkcji
Koncepcja programowa Łomżyńskiego Centrum Kultury z salą sportowo widowiskową
Działania wokół takich zadań jak:
- organizowanie imprez i zawodów sportowych
- edukacja w zakresie sportu i rekreacji
- pomoc merytoryczna i techniczna organizatorom imprez i ważnych wydarzeń
kulturalnych, sportowych, itp.
- edukacja kulturalna /głównie z dziećmi i młodzieżą/ w pracowniach, zespołach i
indywidualnie
- wspieranie i promocja kultury lokalnej /współpraca z twórcami – amatorami i
profesjonalistami – realizowana poprzez organizowanie spotkań, koncertów,
wystaw, spektakli itp.
- upowszechnianie różnych form wartościowej sztuki /muzyka, plastyka, teatr,
taniec, literatura, film/ z kraju i zagranicy
Ponadto ŁCK z salą sportowo - widowiskową powinno być ważnym ośrodkiem,
który zakresem merytorycznym wykraczać będzie jak najdalej poza administracyjny
obszar miasta Łomża, a tym samym włączać działania na rzecz integracji różnych
środowisk i tradycji.
Sala widowiskowo-sportowa:
- rozgrywki sportowe( mecze piłki ręcznej (ILiga ), siatkowej, koszykówki, tenis,
tenis stołowy, zapasy, gimnastyka sportowa,akrobatyka sportowa, judo,boks)
- zawody sportowe
- turnieje tańca
- organizowanie targów
- organizowanie koncertów muzycznych,
Miasto Łomża znak sprawy 19/2009/P
1
Część edukacyjna
Edukacja kulturalna obejmuje cztery podstawowe formy sztuki: muzykę, plastykę,
teatr i taniec, które wymagają specjalistycznych sal na zajęcia i próby.
- muzyka – sala prób z przeznaczeniem na koncerty kameralne /np. jazzowe,
poezji śpiewanej, rockowe/ imprezy integracyjne, dziecięce i ewentualnie
dyskoteki. /do 200 osób/
- plastyka – pracownie plastyczne z aneksem galeryjnym twórczości dziecięcej
- taniec – profesjonalna sala z lustrami i garderobami
- sala spotkań i konferencji – stylowa sala do organizowania spotkań literackich,
promocyjnych, integracyjnych, środowiskowych
Koncepcja urbanistyczno-architektoniczna:
1. Idea
Stworzenie obiektu charakterystycznego wizualnie, wyrażającego formą funkcję,
którą ma pełnić z ewentualnym dziedzińcem i miniamfiteatrem na ok. 500-700 osób
wpisanym w otoczenie i stanowiącym integralną część obiektu.
2. Dyspozycja przestrzenna
Cały teren ŁCK powinien stanowić wyrazisty element w ramach istniejących
kultur; parkowej, mieszkaniowej, sakralnej, usługowo-handlowej
3. Ruch pieszy i kołowy
dojazdy
ciągi pieszo-jezdne
aleje
parkingi (pod budynkiem i na terenie działki ŁCK)
4. Zieleń
zieleń projektowana oparta na istniejącym drzewostanie po przeprowadzeniu
niezbędnych przesadzeń
5. Energetyka - sieci zewnętrzne : zapewnić pewność zasilania niezbędną do
prawidłowego funkcjonowania zgodnie z Warunkami Przyłączenia wydanymi przez
Dostawcę energii ;
Przyłącza teleinformatyczne : parametry dobrać indywidualnie dla potrzeb obiektu i
włączyć w strukturalną sieć teleinformatyczną zgodne z warunkami wydanymi przez
wybranych operatorów .
6. Oświetlenie terenu : oświetlić teren w taki sposób ,aby podkreślić rozwiązania
architektoniczne obiektu z wyodrębnieniem oświetlenia dróg,chodników i fasad
7. Obiekt-kubatura : budynek ŁCK z salą sportowo - widowiskową wyposażyć we
wszystkie instalacje wewnętrzne niezbędne do realizacji swoich funkcji oraz ochronę
do zapewnienia bezpieczeństwa.
Miasto Łomża znak sprawy 19/2009/P
2
Architektura
1. Strefa wejściowa
portiernia, hall i kasy biletowe, szatnie, toalety, kasy biletowe,
2. Sala widowiskowo-sportowa (cz. sportowa wg wytycznych Międzynarodowej
Federacji Piłki Ręcznej IHF)
widownia – min.3000 miejsc /z możliwością zwiększenia miejsc do 4000
poprzez zastosowanie loży i balkonów,teleskopowo rozsuwanych trybun itp. /
płyta boiska (poziom rozgrywek I ligi piłki ręcznej ) z możliwością dostosowywania
do różnych funkcji (scena)
pomieszczenia towarzyszące;
- zespół szatni ,toalet i natrysków dla sportowców(w tym szatnia dostosowana dla
osób niepełnosprawnych)
- pomieszczenia dla sędziów i trenerów (w tym pomieszczenie pierwszej pomocy)
wyposażone w odrębne węzły sanitarne
- zespół toalet dla widzów dostępny z hollu głównego
- pomieszczenia magazynowe i techniczne -pokój konserwatora- pomieszczenia
porządkowe
- odnowa biologiczna
-
zaplecze i magazyn dekoracji
pomieszczenia operatorów dźwięku i świateł,
magazyny sprzętu i instrumentów,
pomieszczenia warsztatowe,
pomieszczenia dla artystów – garderoby, garderoby solistów, pomieszczenia
socjalne
zespół szatni ,łazienki ,
Sala w części sportowej powinna być zaprojektowana wg wytycznych
IHF(Międzynarodowej Federacji Piłki Ręcznej) aby umożliwiać organizację imprez
sportowych -mecze I ligi piłki ręcznej -z możliwością transmisji telewizyjnych w
jakości HD
3. Strefa edukacyjna
-
sala prób muzycznych i koncertów kameralnych – ok. 200 m2 + pokój
instruktorów, + magazyn sprzętu + garderoba + studio nagrań
pracownie plastyczne – 2 x 45 m2 + pokój instruktorów + magazyn + aneks
galeryjny
sala baletowa – ok. 150 m2 + pokój instruktorów +garderoby
sala spotkań i konferencji – ok. 150 m2
W związku z tym, że zajęcia różnych form na ogół odbywają się w tym samym
czasie, wskazane jest, by sale prób były od siebie odizolowane akustycznie. Sale
muzyczne, baletowa i studio nagrań powinny być także całkowicie wyciemnione /bez
okien/ i odizolowane od hałasu zewnętrznego. Pożądane jest, by przed salą prób
muzycznych i koncertów kameralnych znajdował się hall.
Miasto Łomża znak sprawy 19/2009/P
3
Edukacja muzyczna jest najbardziej powszechna i różnorodna ; oprócz zespołów
wokalnych i muzycznych mających stałe zajęcia prowadzone przez instruktorów,
bardzo dużą grupę stanowią zespoły rockowe, hip hopowe itp. dla których /ze
względu na charakter i głośność/ należałoby dodatkowo adaptować pomieszczenia w
części piwnicznej.
4. Administracja
-
sekretariat
gabinet dyrektora
2 pokoje pracowników
księgowość
administracja
archiwum
pomieszczenie komputerowe (serwerownia)
pomieszczenie techniczne
toalety
5. Usługi
-
restauracja z zapleczem
bar/kawiarnia z zapleczem
pokoje gościnne (2 dwuosobowe, 2 trzyosobowe -ewentualnie)
lokale handlowe od strony ulicy Zawadzkiej
Pozostałe
Obiekt- kubatura : budynek ŁCK z salą sportowo - widowiskową wyposażyć we
wszystkie instalacje wewnętrzne niezbędne do realizacji swoich funkcji oraz ochronę
do zapewnienia bezpieczeństwa (cz. sportowa wg wytycznych Międzynarodowej
Federacji Piłki Ręcznej IHF):
− instalacje sanitarne m.innymi : wod kan,odwodnienia dachów,wodociągową
p.poż,instalacje grzewcze,wentylacyjne i klimatyzacyjne ,oddymianie,węzeł
cieplny, instalacja wody lodowej,
− zasilanie
− oświetlenie: w zależności od charakteru i przeznaczenia pomieszczenia ,
współgrające
z
koncepcją
architektoniczną
podstawowe
,awaryjne(bezpieczeństwa, ewakuacyjne, kierunkowe i podświetlane znaki
ewakuacyjne) , hali , płyty boiska/sceny
− punkty dostępu : dla każdego stanowiska pracy przewidzieć: gniazda
teleinformatyczne, zasilające ogólne, wydzielone dla sieci komputerowej,
przewidzieć gniazda jedno i trójfazowe do zasilania przenośnych urządzeń
związanych z technologią eksploatacji
− systemy teletechniczne : zintegrowane w ramach systemu obiektowego
realizujące m. innymi funkcje: 1) nadzoru wizyjnego CCTV terenu
zewnętrznego, parkingu , hali i pomieszczeń wewnętrznych, interkomów,
Miasto Łomża znak sprawy 19/2009/P
4
ochrony antywłamaniowej, sterowania oświetleniem i wentylacją, kontroli
dostępu,dróg ewakuacyjnych, wind,wykrywania CO(w przypadku garażu
podziemnego),sygnalizacji
pożaru,
wentylacji
i
oddymiania
pożarowego,rozgłaszania ;
2) wizualizacji i pełnego sterowania poszczególnych podsystemów w ramach
przydzielonych
praw
dostępu
w/w
dot:
systemów:
ogrzewania,
wentylacji,klimatyzacji,energetycznego,sterowania oświetleniem, podziałem sal,
okablowania strukturalnego, sieci komputerowej, parkingu samochodowego,
otwierania i kontroli drzwi na drogach ewakuacyjnych
Centralki i monitory zlokalizować w pomieszczeniach ochrony i portierniach
− ochrona dla zapewnienia bezpieczeństwa m.innymi: przeciwporażeniowa
,odgromowa, uziemienia i połączeń wyrównawczych.
