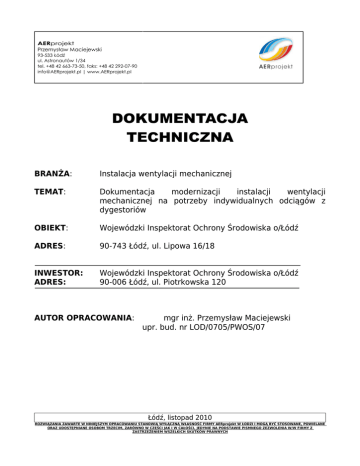

DOKUMENTACJA
TECHNICZNA
BRANŻA:
Instalacja wentylacji mechanicznej
TEMAT:
Dokumentacja
modernizacji
instalacji
wentylacji
mechanicznej na potrzeby indywidualnych odciągów z
dygestoriów
OBIEKT:
Wojewódzki Inspektorat Ochrony Środowiska o/Łódź
ADRES:
90-743 Łódź, ul. Lipowa 16/18
INWESTOR:
ADRES:
Wojewódzki Inspektorat Ochrony Środowiska o/Łódź
90-006 Łódź, ul. Piotrkowska 120
AUTOR OPRACOWANIA:
mgr inż. Przemysław Maciejewski
upr. bud. nr LOD/0705/PWOS/07
Łódź, listopad 2010
ROZWIĄZANIA ZAWARTE W NINIEJSZYM OPRACOWANIU STANOWIĄ WYŁĄCZNĄ WŁASNOŚĆ FIRMY AERprojekt W ŁODZI I MOGĄ BYĆ STOSOWANE, POWIELANE
ORAZ UDOSTĘPNIANE OSOBOM TRZECIM, ZARÓWNO W CZĘŚCI JAK I W CAŁOŚCI, JEDYNIE NA PODSTAWIE PISMNEGO ZEZWOLENIA W/W FIRMY Z
ZASTRZEŻENIEM WSZELKICH SKUTKÓW PRAWNYCH
Dokumentacja modernizacji instalacji wentylacji mechanicznej na potrzeby
indywidualnych odciągów z dygestoriów w Wojewódzkim Inspektoracie Ochrony
Środowiska w Łodzi na ul. Lipowej 16/18
1. Uwagi ogólne dotyczące modernizacji urządzeń
W związku z przystosowaniem układu wentylacji ogólnej na potrzeby dodatkowych
indywidualnych odciągów z dygestoriów, powstało większe oraz zmienne zapotrzebowanie na
powietrze wentylacyjne. Można to zrealizować poprzez modernizację następujących elementów w
centrali wentylacyjnej:
– wymiana silnika i wentylatora nawiewnego
– wymiana przemiennika częstotliwości wentylatora nawiewnego
– wymiana nagrzewnicy wodnej wraz z zaworem trójdrogowym
– zmiany w szafie automatyki centrali wg wytycznych z dokumentacji sterowania
2. Praca układów wentylacyjnych w poszczególnych pomieszczeniach
Pom. 1.1 – Śluza umywalkowo-fartuchowa
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø160 –
nawiew, wyciąg) utrzymujące 4wym/h (240/240m3/h) w pomieszczeniu przez cały okres pracy
instalacji.
Pom. 1.2 – Pomieszczenie laboratorium mikrobiologicznego 1
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø160 –
nawiew, wyciąg) utrzymujące 4wym/h (215/215m3/h) w pomieszczeniu przez cały okres pracy
instalacji.
Pom. 1.3 – Pomieszczenie laboratorium mikrobiologicznego 2
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø125 –
nawiew, KVR Ø160 – wyciąg) utrzymujące 4wym/h (165/165m3/h) w pomieszczeniu przez cały
okres pracy instalacji.
Pom. 1.4 – Pomieszczenie sterylizacji namnożonych koloni
Pom. 1.5 – Pomieszczenie sterylizacji szkła
Pomieszczenia przedzielone ścinką działową do wysokości 2m wyposażone w dwa okapy
(400m3/h) działające naprzemiennie. Instalacja wentylacji ogólnej wyposażona w regulator
zmiennego przepływu (Ø160 RVP-R) na nawiewie oraz regulator stałego wydatku (KVR Ø160) i
przepustnicę z siłownikiem na wyciągu. Dodatkowa wentylacja wyciągowa zapewnia wyciąg z
okapów. Wybór obsługiwanego urządzenia regulowany ręcznie dwoma przepustnicami
zlokalizowanymi na wyciągach z urządzeń.
Praca normalna – regulator zmiennego wydatku na nawiewie oraz stałego przepływu na
wyciągu utrzymują 4wym/h powietrza w pomieszczeniach (205/205m3/h). Wentylator wyciągowy z
okapów wyłączony.
Praca z załączonym okapem – w momencie załączenia jednego z okapów regulator
zmiennego wydatku zwiększa ilość nawiewanego powietrza (400m3/h), przepustnica z siłownikiem
na wyciągu zamyka wyciąg ogólny, załączony zostaje wentylator wyciągowy z okapów (400m3/h).
Pom. 1.7 – Laboratorium hydrobiologii 1
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø160 –
nawiew, wyciąg) utrzymujące 4wym/h (260/260m3/h) w pomieszczeniu przez cały okres pracy
instalacji.
Pom. 1.8 – Laboratorium hydrobiologii 2
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø160 –
nawiew, wyciąg) utrzymujące 4wym/h (210/210m3/h) w pomieszczeniu przez cały okres pracy
instalacji.
Pom. 2.1 – Laboratorium chemiczne 1
Pomieszczenie wyposażone w dygestorium (400m3/h). Instalacja wentylacji ogólnej
wyposażona w regulator zmiennego przepływu (Ø160 RVP-R) na nawiewie oraz regulator stałego
wydatku (KVR Ø160) i przepustnicę z siłownikiem na wyciągu. Dodatkowa wentylacja wyciągowa
zapewnia wyciąg z dygestorium.
Praca normalna – regulator zmiennego wydatku na nawiewie oraz stałego przepływu na
wyciągu utrzymują 4wym/h powietrza w pomieszczeniach (250/250m3/h). Wentylator wyciągowy z
dygestorium wyłączony.
Praca z załączonym dygestorium – w momencie załączenia dygestorium regulator
zmiennego wydatku zwiększa ilość nawiewanego powietrza (400m3/h), przepustnica z siłownikiem
na wyciągu zamyka wyciąg ogólny, załączony zostaje wentylator wyciągowy z dygestorium
(400m3/h).
Pom. 2.2 – Laboratorium chemiczne 2
Pomieszczenie wyposażone w dygestorium (400m3/h) oraz okap (400m3/h) pracujące
naprzemiennie. Instalacja wentylacji ogólnej wyposażona w regulator zmiennego przepływu (Ø160
RVP-R) na nawiewie oraz regulator stałego wydatku (KVR Ø160) i przepustnicę z siłownikiem na
wyciągu. Dodatkowa wentylacja wyciągowa zapewnia wyciąg z dygestorium lub okapu. Wybór
obsługiwanego urządzenia regulowany ręcznie dwoma przepustnicami zlokalizowanymi na
wyciągach z urządzeń.
Praca normalna – regulator zmiennego wydatku na nawiewie oraz stałego przepływu na
wyciągu utrzymują 4wym/h powietrza w pomieszczeniach (220/220m3/h). Wentylator wyciągowy z
urządzeń wyłączony.
Praca z załączonym dygestorium lub okapem – w momencie załączenia dygestorium lub
okapu regulator zmiennego wydatku zwiększa ilość nawiewanego powietrza (400m3/h),
przepustnica z siłownikiem na wyciągu zamyka wyciąg ogólny, załączony zostaje wentylator
wyciągowy (400m3/h).
Pom. 2.3 – Pokój kierownika
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø160 –
nawiew, KVR Ø200 – wyciąg) utrzymujące 4wym/h (300/300m3/h) w pomieszczeniu przez cały
okres pracy instalacji.
Pom. 2.4 – Pokój kierownika 2
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø125 –
nawiew, KVR Ø160 – wyciąg) utrzymujące 4wym/h (190/190m3/h) w pomieszczeniu przez cały
okres pracy instalacji.
Pom. 2.5 – Laboratorium instrumentalne
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø125 –
nawiew, KVR Ø160 – wyciąg) utrzymujące 4wym/h (160/160m3/h) w pomieszczeniu przez cały
okres pracy instalacji.
Pom. 2.6 – Laboratorium analizy instrumentalnej
Pomieszczenie wyposażone w dygestorium (400m3/h). Instalacja wentylacji ogólnej
wyposażona w regulator stałego wydatku (KVR Ø200) na nawiewie oraz regulator stałego wydatku
(KVR Ø200) i przepustnicę z siłownikiem na wyciągu. Dodatkowa wentylacja wyciągowa zapewnia
wyciąg z dygestorium.
Praca normalna – regulatory stałego przepływu utrzymują 4wym/h powietrza w
pomieszczeniu (445/445m3/h). Wentylator wyciągowy z dygestorium wyłączony.
Praca z załączonym dygestorium – w momencie załączenia dygestorium przepustnica z
siłownikiem na wyciągu zamyka wyciąg ogólny, załączony zostaje wentylator wyciągowy z
dygestorium (400m3/h).
Pom. 2.8 – Pomieszczenie laboratoryjne przygotowawcze
Pomieszczenie wyposażone w dwa dygestoria (2x600m3/h). Instalacja wentylacji nawiewnej
złożona z trzech osobnych nawiewów. Nawiew ogólny (260m3/h) wyposażony w regulator stałego
wydatku (KVR Ø200) i przepustnicę z siłownikiem. Nawiewy dodatkowe (na potrzeby dygestoriów)
wyposażone w regulatory stałego wydatku (KVR-HP Ø200) i przepustnice z siłownikami. Instalacja
wentylacji wyciągowej ogólnej wyposażona w regulator stałego wydatku (KVR Ø160) i
przepustnicę z siłownikiem. Dodatkowe dwie instalacje wentylacji wyciągowej zapewniające
wyciągi z obu dygestoriów.
Praca normalna – regulatory stałego przepływu utrzymują 4wym/h powietrza w
pomieszczeniu (260/260m3/h). Wentylatory wyciągowe z dygestoriów wyłączone. Przepustnice na
dodatkowych nawiewach zamknięte.
Praca z załączonym jednym dygestorium – w momencie załączenia dygestorium
przepustnica z siłownikiem na nawiewie i wyciągu ogólnym zamyka przepływ powietrza, załączony
zostaje wentylator wyciągowy z używanego dygestorium (600m3/h) oraz otwarta jedna
przepustnica na dodatkowym nawiewie (600m3/h).
Praca z załączonymi dwoma dygestoriami – w trakcie pracy obu dygestoriów przepustnice
z siłownikami na nawiewie i wyciągu ogólnym pozostają zamknięte, załączone są oba wentylatory
wyciągowe z dygestoriów (2x600m3/h) oraz otwarte obie przepustnice na dodatkowych
nawiewach (2x600m3/h).
Pom. 2.9 – Pomieszczenie chromatografu - Laboratorium chemiczne 1
Pomieszczenie wyposażone w okap (400m3/h). Instalacja wentylacji ogólnej wyposażona w
regulator zmiennego przepływu (Ø160 RVP-R) na nawiewie oraz regulator stałego wydatku (KVR
Ø160) i przepustnicę z siłownikiem na wyciągu. Dodatkowa wentylacja wyciągowa zapewnia
wyciąg z okapu.
Praca normalna – regulator zmiennego wydatku na nawiewie oraz stałego przepływu na
wyciągu utrzymują 4wym/h powietrza w pomieszczeniach (235/235m3/h). Wentylator wyciągowy z
okapu wyłączony.
Praca z załączonym okapem – w momencie załączenia okapu regulator zmiennego
wydatku zwiększa ilość nawiewanego powietrza (400m3/h), przepustnica z siłownikiem na wyciągu
zamyka wyciąg ogólny, załączony zostaje wentylator wyciągowy z okapu (400m3/h).
Pom. 2.13 – Laboratorium analizy instrumentalnej - przygotowawczy
Pomieszczenie wyposażone w dygestorium (500m3/h). Instalacja wentylacji ogólnej
wyposażona w regulator zmiennego przepływu (Ø200 RVP-R) na nawiewie oraz regulator stałego
wydatku (KVR Ø160) i przepustnicę z siłownikiem na wyciągu. Dodatkowa wentylacja wyciągowa
zapewnia wyciąg z dygestorium.
Praca normalna – regulator zmiennego wydatku na nawiewie oraz stałego przepływu na
wyciągu utrzymują 4wym/h powietrza w pomieszczeniach (260/260m3/h). Wentylator wyciągowy z
dygestorium wyłączony.
Praca z załączonym dygestorium – w momencie załączenia dygestorium regulator
zmiennego wydatku zwiększa ilość nawiewanego powietrza (500m3/h), przepustnica z siłownikiem
na wyciągu zamyka wyciąg ogólny, załączony zostaje wentylator wyciągowy z dygestorium
(500m3/h).
Pom. 2.14 – Laboratorium analizy instrumentalnej - spektrometry
Pomieszczenie wyposażone w dwa spektrometry (2x360m3/h). Instalacja wentylacji ogólnej
wyposażona w regulatory stałego wydatku (2xKVR Ø200) na nawiewie i wyciągu.
Dodatkowe dwa układy nawiewno-wywiewne zapewnią wentylację dla spektrometów.
Nawiewy powietrza poprzez wentylatory kanałowe zlokalizowane w pomieszczeniach. Zaczerp
powietrza poprzez czerpnie ścienne. Wyciąg powietrza zapewnią dwa wentylatory dachowe.
Praca układów nie uzależniona od pracy wentylacji ogólnej.
Praca normalna – regulatory stałego przepływu utrzymują 4wym/h powietrza w
pomieszczeniu (375/375m3/h). Układy instalacji wentylacji do spektrometrów wyłączone.
Praca z załączonym spektrometrem – regulatory stałego przepływu utrzymują 4wym/h
powietrza w pomieszczeniu (375/375m3/h), załączony układ wentylacji nawiewno-wywiewnej dla
obsługiwanego spektrometru.
Pom. 2.16 – Pokój wagowy
Pomieszczenie nie wyposażone w urządzenia wymagające dodatkowej wentylacji
wyciągowej. Praca normalna zapewniona przez dwa regulatory stałego wydatku (KVR Ø160 –
nawiew, wyciąg) utrzymujące 4wym/h (195/195m3/h) w pomieszczeniu przez cały okres pracy
instalacji.
Pom. 2.18 – Pomieszczenie mineralizacji
Pomieszczenie wyposażone w dwa dygestoria (2x800m3/h). Instalacja wentylacji nawiewnej
złożona z trzech osobnych nawiewów. Nawiew ogólny (185m3/h) wyposażony w regulator stałego
wydatku (KVR Ø160) i przepustnicę z siłownikiem. Nawiewy dodatkowe (na potrzeby dygestoriów)
wyposażone w regulatory stałego wydatku (KVR-HP Ø250) i przepustnice z siłownikami. Instalacja
wentylacji wyciągowej ogólnej wyposażona w regulator stałego wydatku (KVR Ø160) oraz
przepustnicę z siłownikiem. Dodatkowe dwie instalacje wentylacji wyciągowej zapewniające
wyciągi z obu dygestoriów.
Praca normalna – regulatory stałego przepływu utrzymują 4wym/h powietrza w
pomieszczeniu (185/185m3/h). Wentylatory wyciągowe z dygestoriów wyłączone. Przepustnice na
dodatkowych nawiewach zamknięte.
Praca z załączonym jednym dygestorium – w momencie załączenia dygestorium
przepustnica z siłownikiem na nawiewie i wyciągu ogólnym zamyka przepływ powietrza, załączony
zostaje wentylator wyciągowy z używanego dygestorium (800m3/h) oraz otwarta jedna
przepustnica na dodatkowym nawiewie (800m3/h).
Praca z załączonymi dwoma dygestoriami – w trakcie pracy obu dygestoriów przepustnice
z siłownikami na nawiewie i wyciągu ogólnym pozostają zamknięte, załączone są oba wentylatory
wyciągowe z dygestoriów (2x800m3/h) oraz otwarte obie przepustnice na dodatkowych
nawiewach (2x800m3/h).
Pom. 04, 04a, 05, 08, 09, 1.9
Pomieszczenia 0.4, 0.4a, 0.5, 0.8, 0.9, 1.9 zlokalizowane na Antresoli oraz w Piwnicy nie są
wyposażone w urządzenia wymagające dodatkowej wentylacji wyciągowej. Praca normalna
zapewniona zostanie przez dwa wspólne regulatory stałego wydatku (VRRK 250x250 – nawiew,
wyciąg) pozwalające na utrzymujące wentylacji na poziomie 800 m3/h. Dodatkowo regulatory
dają możliwość zwiększenia wentylacji dla tych pomieszczeń do wartości projektowych (zmiana
ręcznia). Regulatory zostaną zlokalizowane na ciągu nawiewnym i wyciągowym (parter
komunikacja 1.12). W tym celu należy przed i za regulatorem wykonać proste odcinki kanałów
250x250 mm o długości 0,5m.
