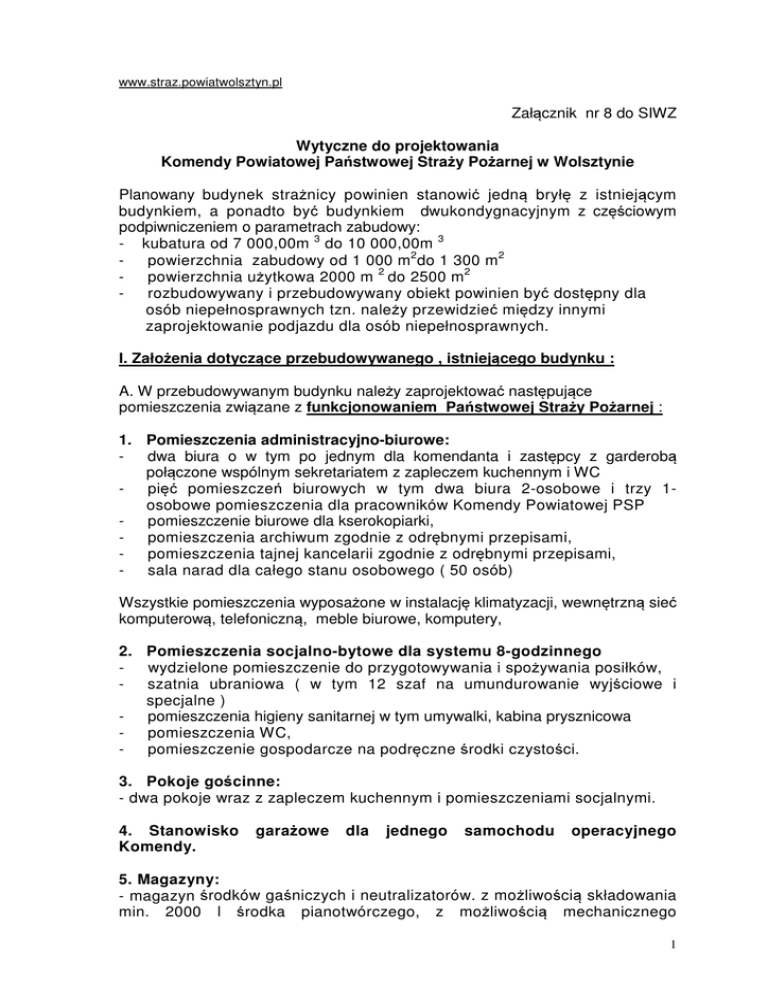

Załącznik nr 8 do SIWZ
Wytyczne do projektowania
Komendy Powiatowej Państwowej Straży Pożarnej w Wolsztynie
Planowany budynek strażnicy powinien stanowić jedną bryłę z istniejącym
budynkiem, a ponadto być budynkiem dwukondygnacyjnym z częściowym
podpiwniczeniem o parametrach zabudowy:
- kubatura od 7 000,00m 3 do 10 000,00m 3
powierzchnia zabudowy od 1 000 m2do 1 300 m2
powierzchnia użytkowa 2000 m 2 do 2500 m2
rozbudowywany i przebudowywany obiekt powinien być dostępny dla
osób niepełnosprawnych tzn. należy przewidzieć między innymi
zaprojektowanie podjazdu dla osób niepełnosprawnych.
I. Założenia dotyczące przebudowywanego , istniejącego budynku :
A. W przebudowywanym budynku należy zaprojektować następujące
pomieszczenia związane z funkcjonowaniem Państwowej Straży Pożarnej :
1. Pomieszczenia administracyjno-biurowe:
dwa biura o w tym po jednym dla komendanta i zastępcy z garderobą
połączone wspólnym sekretariatem z zapleczem kuchennym i WC
pięć pomieszczeń biurowych w tym dwa biura 2-osobowe i trzy 1osobowe pomieszczenia dla pracowników Komendy Powiatowej PSP
pomieszczenie biurowe dla kserokopiarki,
pomieszczenia archiwum zgodnie z odrębnymi przepisami,
pomieszczenia tajnej kancelarii zgodnie z odrębnymi przepisami,
sala narad dla całego stanu osobowego ( 50 osób)
Wszystkie pomieszczenia wyposażone w instalację klimatyzacji, wewnętrzną sieć
komputerową, telefoniczną, meble biurowe, komputery,
2. Pomieszczenia socjalno-bytowe dla systemu 8-godzinnego
wydzielone pomieszczenie do przygotowywania i spożywania posiłków,
szatnia ubraniowa ( w tym 12 szaf na umundurowanie wyjściowe i
specjalne )
pomieszczenia higieny sanitarnej w tym umywalki, kabina prysznicowa
pomieszczenia WC,
pomieszczenie gospodarcze na podręczne środki czystości.
3. Pokoje gościnne:
- dwa pokoje wraz z zapleczem kuchennym i pomieszczeniami socjalnymi.
4. Stanowisko
Komendy.
garażowe
dla
jednego
samochodu
operacyjnego
5. Magazyny:
- magazyn środków gaśniczych i neutralizatorów. z możliwością składowania
min. 2000 l środka pianotwórczego, z możliwością mechanicznego
1
napełniania bezpośredniego pojazdów gaśniczych. Oddzielne, suche
pomieszczenie na składowanie proszków gaśniczych, neutralizatorów i
sorbentów w beczkach oraz w workach.
- magazyn kwatermistrzowski w układzie pomieszczeń z przeznaczeniem na
magazyn mundurowy i odzieży ochronnej, odzieży zużytej, magazyn sprzętu
pożarniczego i części zamiennych
6. Modernizacja istniejącej kotłowni.
B . W przebudowywanym budynku należy zaprojektować również
następujące pomieszczenia:
1. Pomieszczenia socjalne:
- 2 sypialnie 4 osobowe,
- 1 sypialnia 1 osobowa,
- stołówka,
- pomieszczenia higieny sanitarnej z kabiną prysznicową i WC
(oddzielnie dla kobiet),
- szatnia dla 10 osób,
2. Pomieszczenia garażowe.
- 2 stanowiska garażowe
C. Dodatkowo , w stosunku do istniejącego budynku należy przewidzieć
wykonanie termomodernizacji
budynku w zakresie przegród
zewnętrznych i dachu budynku.
II. Założenia dotyczące części rozbudowywanej budynku :
Część rozbudowywana winna stanowić funkcjonalną całość z istniejącym
budynkiem . W części rozbudowywanej budynku należy zaprojektować :
-
-
1. Pomieszczenia garażowo – warsztatowe
dla Jednostki
Ratowniczo – Gaśniczej:
cztery dwustanowiskowe boksy garażowe,
wyposażonych
w
automatycznie i ręcznie podnoszone bramy garażowe, stanowiska
wyposażane w instalacje wyciągu spalin, ładowania akumulatorów i
instalacje sprężonego powietrza do napełniania układów hamulcowych
dla samochodów ciężarowych, hydrant wewnętrzny do napełniania
samochodów gaśniczych wodą, wieszaki na odzież specjalną, ochronną
dla obsady zmiany ( 14 osób) z miejscem na ubranie się strażaka przed
wejściem do samochodu,
wydzielone pomieszczenie na podręczny magazyn JRG z
przeznaczeniem
na
przechowywanie
sprzętu
pożarniczego,
kwatermistrzowskiego, środki do mycia i konserwacji pojazdów,
pomieszczenie służące do mycia pojazdów z kanałem rewizyjnym
pomieszczenie powinno służyć do mycia pojazdów osobowych i
ciężarowych oraz umożliwiać szybkie rozmrożenie samochodów po
powrocie z akcji podczas dużych mrozów, wysokość pomieszczenia
powinna umożliwiać swobodne odchylanie kabin samochodów
2
-
-
-
ciężarowych, pomieszczenie należy wyposażyć w wyciągarkę
mechaniczną, sprężarkę do powietrza,
zaplecze warsztatowo – naprawcze,
pomieszczenia powinny być usytuowane bezpośrednio przy
pomieszczeniu służącym do mycia pojazdów z kanałem rewizyjnym
- wydzielone pomieszczenia do badania i przeglądów sprzętu ochrony
dróg oddechowych ( warsztat pgaz-dym ) z wydzielonym
pomieszczeniem na ubrania gazoszczelne.
- wydzielone pomieszczenie ( sterylne ) do konserwacji i mycia sprzętu
ratownictwa medycznego,
- suszarnia węży,
- pomieszczenie na agregat zasilania awaryjnego.
2. Stanowisko kierowania dla służb dyżurnych straży wraz z
pomieszczeniami socjalno – bytowymi:
sala dyspozytorka służb dyżurnych przewidująca 4 stanowiska
dyspozytorskie wyposażona w pełen węzeł instalacji komputerowej,
telefonicznej, klimatyzację, łączność bezprzewodową , monitoringową,
system powiadamiania o wyjazdach, sterowaniem świateł ulicznych,
telewizją przemysłową. Wyposażona w stół dyspozytorski, szafy na akta
i dokumentację, sejf. Usytuowanie sali dyspozytorskiej powinno
umożliwiać widok na wyjazd samochodów z boksów garażowych oraz
możliwość przekazywania zleceń wyjazdów bezpośrednio do boksów
garażowych
pomieszczenie kuchenne dla dyżurnych stanowiska kierowania
pomieszczenia sanitarne wraz z umywalkami, kabina prysznicową
pomieszczenia WC dla mężczyzn i oddzielnie kobiet
pomieszczenie przeznaczone do pracy serwerów i centrali telefonicznej,
klimatyzowane
3. Pomieszczenie Zespołu Reagowania Kryzysowego
Sala sztabowa przewidziana dla pracy sztabu dla ok. 15 osób.
Wyposażona w środki łączności przewodowej i bezprzewodowej, sieć
komputerową, telewizyjną, stół, krzesła, szafy na mapy i dokumentację.
Usytuowana w bezpośrednim sąsiedztwie sali dyspozytorskiej
z bezpośrednim do niej przejściem, zlokalizowana przy PSK.
4. Pomieszczenia socjalno – bytowe dla systemu zmianowego (
służba pełniona 24 godz. na dobę)
- jedno 2-osobowe wydzielone pomieszczenie D-cy i Z-cy D-cy JRG
wyposażone w instalację klimatyzacji, wewnętrznej sieci komputerowej,
meble biurowe ( w tym 2 szafy ubraniowe, 1 tapczan jednoosobowy ) ,
komputer,
- jedno pomieszczenie d-cy zmiany wyposażone w instalację klimatyzacji,
wewnętrznej sieci komputerowej, meble biurowe (1 tapczan jednoosobowy
), komputer,
- trzy 4 osobowe sypialnie dla strażaków systemu zmianowego
wyposażone w instalację klimatyzacji,
meble ( w tym 4 szafki
indywidualne, 4 tapczany jednoosobowe, stolik, krzesła , pomieszczenia
3
-
winny przewidywać możliwość doposażenia ich w sytuacji zwiększonych
stanów osobowych w dodatkowe 1 tapczan i szafkę )
pomieszczenia higieny sanitarnej w tym umywalki, kabiny prysznicowe, z
brodzikiem,
pomieszczenie WC,
pokój wypoczynkowo – szkoleniowy dla systemu zmianowego 13
osobowy ( w tym telewizor, sprzęt audio, bilard , kanapa, fotele, stóły,
krzesła ),
pomieszczenie kuchenne z wydzieloną salą do spożywania posiłków dla
13 osób
jeden ześlizg,
pomieszczenie gospodarcze na podręczne środki czystości
pomieszczenie siłowni
wydzielone pomieszczenia szatni czystej i brudnej dla 45 osób wraz z
infrastrukturą typu : szafy, umywalki, brodziki, suszarnie dla ubrań
pomieszczenie pralni odzieży specjalnej
III. W projekcie należy przewidzieć odnawialne źródła energii (np.
instalacja solarna do ciepłej wody użytkowej).
IV. Wspinalnia do sportu pożarniczego.
V. Zagospodarowanie
terenu
działki
powinno
przewidywać
usytuowanie następujących elementów, tj. :
plac manewrowy przed boksami garażowymi wykonany z kostki
betonowej
- drogi komunikacji wewnętrznej dla samochodów ciężarowych
i osobowych umożliwiający swobodne przemieszczanie się pojazdów
i wyjazd na ciąg komunikacji zewnętrznej wykonane z kostki
betonowej.
- projekt ogrodzenia działki powinien przewidywać 1 bramę wjazdową
sterowaną automatycznie z sali dyspozytorskiej
- parking dla interesantów usytuowany w sąsiedztwie wejścia od frontu
do obiektu na 3 stanowiska nie kolidujący z drogami komunikacji
wewnętrznej przeznaczonym do wyjazdów alarmowych wykonane z
kostki betonowej. Parkingi dla pracowników na 20 stanowisk
usytuowane na placu wewnętrznym komendy.
- projekt zieleni wraz z zagospodarowaniem przyległego terenu
wraz z wspinalnią do sportów pożarniczych, boiskiem do piłki siatkowej i
terenem do wypoczynku na świeżym powietrzu.
Projekt
zagospodarowania powinien przewidywać system oświetlenia i
monitoringu całego terenu oraz systemem hydrantów zewnętrznych.
Zaprojektowany budynek winien spełniać wszelkie wymogi stawiane przez :
- ustawę z dnia 7 lipca 1994r Prawo Budowlane ( t.j. Dz. U. z 2010r. Nr 243 poz.
1623 z późniejszymi zmianami);
-rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 września
2008r. w sprawie szczegółowych warunków bezpieczeństwa i higieny służby
strażaków PSP (Dz. U. Nr 180, poz. 1115)
4
-publikację „Podstawowy zakres kontroli BHP w Państwowej Straży Pożarnej „ –
KGPSP Warszawa 1996r.
-rozporządzenie Ministra Pracy i Polityki Socjalnej w dnia 26 września 1997r w
sprawie ogólnych przepisów BHP (tekst jednolity Dz. U. Nr 169 z 2003r poz.
1650)
-rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. Nr 75, poz. 690 z późniejszymi zmianami)
5
