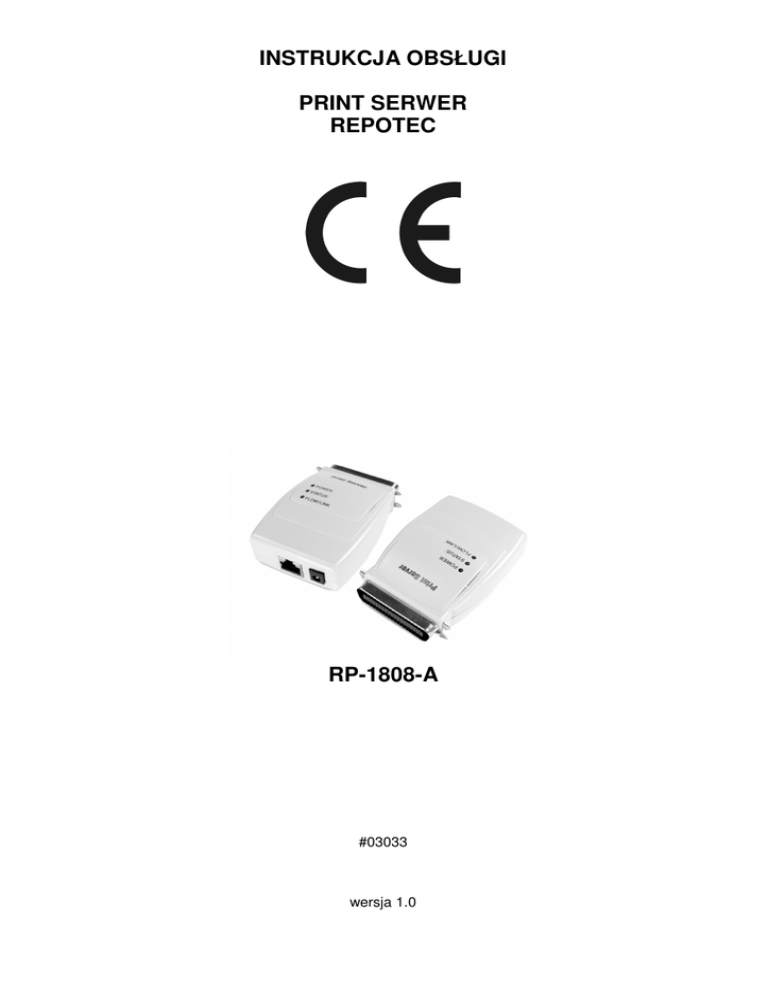

INSTRUKCJA OBSŁUGI
PRINT SERWER
REPOTEC
RP-1808-A
#03033
wersja 1.0
Wstęp
Print serwer RP-1808-A umoŜliwia udostępnienie drukarki ze złączem LPT w sieci LAN. Współpracuje z
sieciami opartymi o platformy Windows 9x/NT, NetWare, UNIX. Posiada automatyczną detekcję szybkości
pracy sieci i dostosowania do niej parametrów połączenia. Pozwala na współdzielenie drukarki z dowolnego
miejsca, niezaleŜnie od miejsca jej instalacji.
Bezpieczeństwo uŜytkowania
Urządzenie zostało zaprojektowane i wyprodukowane z najwyŜszą starannością o bezpieczeństwo osób
instalujących i uŜytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŜy stosować się do wszelkich
wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC).
1. Zawartość opakowania
- print serwer RP-1808-A
- zasilacz DV 5V 2000 mA
- płyta CD z oprogramowaniem
- niniejsza instrukcja obsługi.
Podczas dostawy naleŜy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych
uszkodzeń naleŜy niezwłocznie skontaktować się z dostawcą. Prosimy równieŜ o sprawdzenie zgodności
zawartości opakowania z powyŜej zamieszczoną listą.
2. Zawartość instrukcji
Instrukcja ta zawiera opis print serwera RP-1808-A z odpowiednimi procedurami instalacji, konfiguracji
i uŜytkowania. Przed przystąpieniem do instalacji urządzenia naleŜy dokładnie przeczytać całość tej
instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu.
3. Zasady bezpieczeństwa
Print serwer RP-1808-A jest zgodny z przepisami w zakresie bezpieczeństwa uŜytkowania urządzeń
elektrycznych.
- Gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami.
- Przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŜy odłączyć od
zasilania.
- Nie stosować uszkodzonych lub zuŜytych przewodów zasilania, gdyŜ powodują one znaczne zagroŜenie
dla bezpieczeństwa uŜytkownika.
- Prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny.
- Nie stosować urządzenia w miejscach występowania substancji łatwopalnych.
- Zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych.
- Upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane.
- Urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je
z innymi urządzeniami.
- Jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŜe skroplić się
para wodna uniemoŜliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŜ wilgoć odparuje.
Uwaga: Nie naleŜy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie
elektrostatyczne moŜe spowodować trwałe uszkodzenie urządzenia.
4. Instalacja sprzętu
4.1. Zasilanie
Print serwer RP-1808-A jest zasilany przez dostarczony zewnętrzny zasilacz AC/DC. NaleŜy podłączyć
zasilacz wraz z adapterem do sieci prądu przemiennego 220V 50Hz, a złącze DC 5V naleŜy wpiąć do
gniazda zasilania urządzenia.
2
4.2. Oprogramowanie
Dołączone na płycie CD oprogramowanie wspomagające nie jest wymagane do prawidłowego
funkcjonowania urządzenia. Jest to oprogramowanie słuŜące do zarządzania urządzeniem z poziomu MS
Windows® oraz uaktualniania oprogramowania print serwera.
4.3. Środowisko pracy
NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy
dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować
się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń
generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.).
4.4. Wskaźniki LED
Print serwer RP-1808-A naleŜy umieścić w taki sposób, by było widać diody kontrolne umieszczone na
górnej części panelu urządzenia.
Opis diod LED
POWER
Świecenie ciągłe oznacza włączone zasilanie
STATUS
Podczas włączania print serwera, dioda Status powinna błysnąć pięć razy. Jest to część procedury Power On Self Test
(POST). Pięć błyśnięć oznacza prawidłową pracę urządzenia, ich brak informuje o uszkodzeniu sprzętu
FLOW/LINK
Świecenie ciągłe diody oznacza połączenie z innym urządzeniem sieciowym
4.5. Instalacja
Instalacja print serwera
- odłączyć drukarkę od zasilania
- podłączyć print serwer do portu drukarki
- podłączyć przyłącza UTP do portu RJ-45 print serwera
5. Konfiguracja print serwera
5.1 Instalacja programu PSAdmin
- włoŜyć do napędu CD dostarczoną płytę CD
- w oknie Uruchom (Start -> Uruchom) wpisać <dysk>:\Setup\setup, gdzie <dysk> jest literą napędu CD
- postępować zgonie z instrukcjami pojawiającymi się na ekranie
5.2 konfiguracja drukarki do współpracy z print serwerem
- w folderze Drukarki i faksy odnaleźć Ŝądaną drukarkę
- kliknąć prawym przyciskiem myszy na jej ikonie i z menu podręcznego wybrać Właściwości
- wybrać zakładkę Porty i kliknąć w przycisk [Dodaj port...]
- z wyświetlonej listy naleŜy wybrać Network Print Port
- w nowo otwartym oknie naleŜy wybrać zakładkę TCP/IP i w oknie wybrać odpowiedni print serwer.
6. Zarządzanie print serwerem
Do zarządzania print serwerem słuŜy aplikacja PSAdmin przeznaczona na platformę Windows®. Program
umoŜliwia konfigurację i obsługę print serwera.
3
Okno główne programu jest podzielone na zakładki:
General
- General information – informacje o print serwerze
- Setup Password – pozwala ustawić hasło administratora
TCP/IP
- TCP/IP Settings – konfigurowanie adresu IP print serwera
NetWare
- NetWare Settings – ustawia nazwę print serwera w sieciach NetWare
- Bindery Settings – wybór serwera NetWare
- NDS Settings – konfiguracja lokalizacji w usługach katalogowych Novell Directory Services
- Encrypt Password – konfiguracja hasła print serwera do uwierzytelnienia na serwerze NetWare
Apple Talk
- Zone Name – nazwa strefy Apple Talk, do której naleŜy print serwer
- Printer Type – nazwa drukarki i rodzaj przesyłanych danych
SNMP – parametry konfiguracji SNMP
Advanced
- Settings – włączanie drukowania z poziomu serwerów NetWare
- Printer - określanie prędkości drukowania
7. Konserwacja
Print serwer RP-1808-A nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy
umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być
przypadkowo uszkodzone przez operatora lub osoby postronne.
8. Specyfikacja techniczna
Print serwer
RP-1808-A
Numer Atel
03033
Protokoły
Porty
TCP/IP, NetBUEI, AppleTalk, IPX
1x 10/100Mbps (RJ-45), CENTRONICS
Zarządzanie
aplikacje Windows, HTTP, FTP, Telnet
Metody druku
PTP, LPD, SMB, IPP, Laser Writer/Chooser
Zasilanie
DC12V 1A
Wymiary
228 x 137 x 36 mm
Certyfikaty
FCC Class B, CE
Pomimo dołoŜenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów.
Atel Electronics
www.atel.com.pl
jc/06.06.2005
