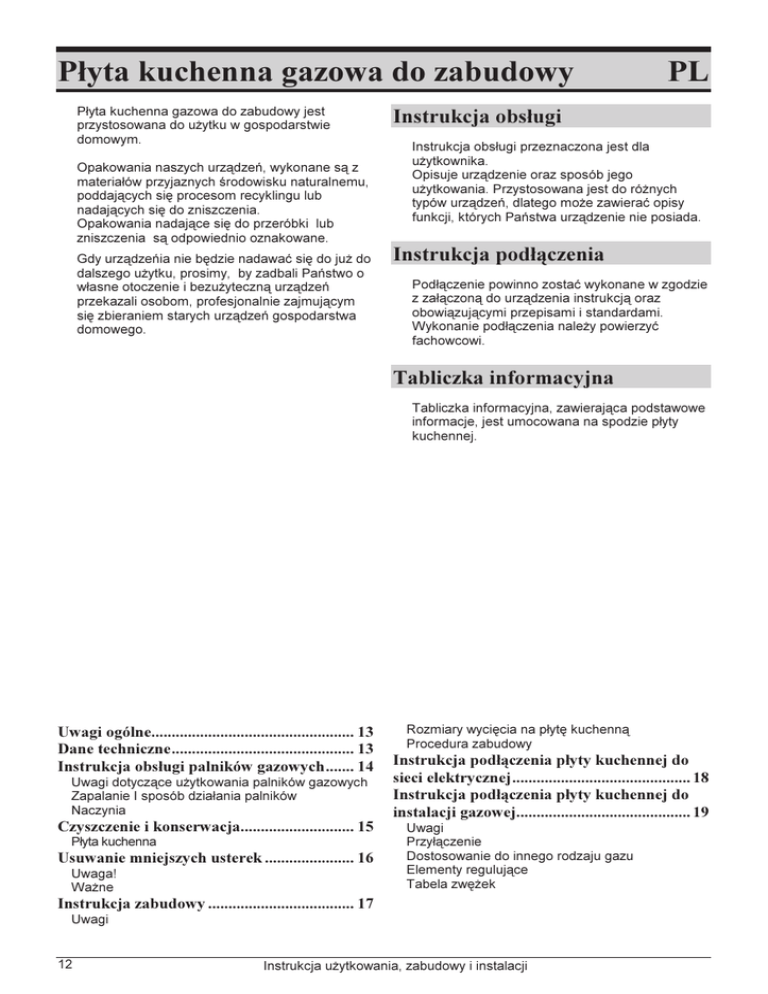

Płyta kuchenna gazowa do zabudowy PL

Płyta kuchenna gazowa do zabudowy
Płyta kuchenna gazowa do zabudowy jest
przystosowana do użytku w gospodarstwie
domowym.
Opakowania naszych urządzeń, wykonane są z
materiałów przyjaznych środowisku naturalnemu,
poddających się procesom recyklingu lub
nadających się do zniszczenia.
Opakowania nadające się do przeróbki lub
zniszczenia są odpowiednio oznakowane.
Gdy urządzeńia nie będzie nadawać się do już do
dalszego użytku, prosimy, by zadbali Państwo o
własne otoczenie i bezużyteczną urządzeń
przekazali osobom, profesjonalnie zajmującym
się zbieraniem starych urządzeń gospodarstwa
domowego.
PL
Instrukcja obsługi
Instrukcja obsługi przeznaczona jest dla
użytkownika.
Opisuje urządzenie oraz sposób jego
użytkowania. Przystosowana jest do różnych
typów urządzeń, dlatego może zawierać opisy
funkcji, których Państwa urządzenie nie posiada.
Instrukcja podłączenia
Podłączenie powinno zostać wykonane w zgodzie
z załączoną do urządzenia instrukcją oraz
obowiązującymi przepisami i standardami.
Wykonanie podłączenia należy powierzyć
fachowcowi.
Tabliczka informacyjna
Tabliczka informacyjna, zawierająca podstawowe
informacje, jest umocowana na spodzie płyty
kuchennej.
Uwagi ogólne.................................................. 13
Dane techniczne............................................. 13
Instrukcja obsługi palników gazowych....... 14
Uwagi dotyczące użytkowania palników gazowych
Zapalanie I sposób działania palników
Naczynia
Czyszczenie i konserwacja............................ 15
Płyta kuchenna
Usuwanie mniejszych usterek ...................... 16
Uwaga!
Ważne
Rozmiary wycięcia na płytę kuchenną
Procedura zabudowy
Instrukcja podłączenia płyty kuchennej do
sieci elektrycznej............................................ 18
Instrukcja podłączenia płyty kuchennej do
instalacji gazowej........................................... 19
Uwagi
Przyłączenie
Dostosowanie do innego rodzaju gazu
Elementy regulujące
Tabela zwężek
Instrukcja zabudowy .................................... 17
Uwagi
12
Instrukcja użytkowania, zabudowy i instalacji
Uwagi ogólne
• Urządzenie może zostać zamontowane w
elemencie meblowym oraz podłączone do sieci
elektrycznej i instalacji gazowej jedynie przez
fachowca.
• W trakcie użytkowania palników gazowych do
pomieszczenia uchodzi ciepło i wilgoć. Dlatego
pomieszczenie, w którym znajduje się gazowa
płyta kuchenna, należy dodatkowo wietrzyć.
Wystarczy, jeśli otworzy się okno lub drzwi. W
przypadku, gdy urządzenie działa z dużą
intensywnością przez dłuższy czas,
pomieszczenie należy częściej wietrzyć lub
włączyć okap kuchenny.
• Palników nie należy używać w sytuacji, gdy
włączony gaz nie pali się stabilnym płomieniem.
• W przypadku, gdy w pomieszczeniu
wyczuwalny będzie zapach gazu, należy
zamknąć główny zawór na przewodzie
doprowadzającym gaz z butli gazowej lub
instalacji gazowej, zgasić wszelkiego rodzaju
ogień (również papierosa), a pomieszczenie
natychmiast wywietrzyć, nie włączać żadnych
urządzeń elektrycznych oraz wezwać fachowcę.
• Główny zawór na przewodzie doprowadzającym
gaz należy zamknąć również w przypadku, gdy
palniki przez dłuższy czas nie będą używane
(np. wyjazd na wakacje).
• Poszczególne części urządzenia rozgrzewają
się podczas użytkowania (palniki i płyta). Należy
wobec tego zadbać, aby dzieci nie przebywały
w bezpośredniej okolicy urządzenia, jak również
w porę ostrzec je przed możliwością
poparzenia.
• Rozgrzany tłuszcz może się łatwo zapalić.
Dlatego potrawy z użyciem tłuszczów (np. frytki)
należy przygotowywać ostrożnie i pod stałą
kontrolą.
• Palników na płycie kuchennej nie należy
zostawiać włączonych, gdy na nich się nic nie
gotuje.
• Urządzenia nie należy używać w celu
ogrzewania pomieszczeń.
• W razie usterek należy natychmiast wyłączyć
dopływ gazu i energii elektrycznej do
urządzenia oraz powiadomić punkt napraw
serwisowych.
• Urządzenie jest wyprodukowane zgodnie z
obowiązującymi przepisami i standardami
bezpieczeństwa, mimo to nie zaleca się aby
osoby niepełnosprawne lub niedołężne oraz
osoby nie posiadające praktyki i wiedzy do tego
niezbędnej, użytkowały urządzenia bez
odpowiedniego nadzoru. Podobnie nie zaleca
się użytkowania urządzenia bez nadzoru przez
osoby młodociane.
Symbol na produkcie lub na opakowaniu
oznacza, że tego produktu nie wolno
traktować tak, jak innych odpadów
domowych. Należy oddać go do właściwego
punktu skupu surowców wtórnych
zajmującego się złomowanym sprzętem
elektrycznym i elektronicznym. Właściwa
utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych
produktów na środowisko naturalne oraz
zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego
urządzenia, należy skontaktować się z
lokalnym urzędem miasta, służbami
oczyszczania miasta lub sklepem, w którym
produkt został zakupiony.
Dane techniczne
Typ
Wymiary urządzenia
wysokość/szerokość/głębok (mm)
Przyłącze elektryczne
Napięcie
Palniki gazowe
PVK61K…
PVK62K…
41/600/530
AC 230 V
AC 230 V, 50 Hz
D = Palnik potrójny trójpierścieniowy B = palnik duży
A = palnik normalny
H = palnik pomocniczy
Lewy tylny
1,9/A
1,9/A
Lewy przedni
3,5/D
3,0/B
Prawy przedni
1,0/H
1,0/H
Prawy tylny
1,9/A
1,9/A
8,3
Palniki gazowe razem (kW)
7,8
661,1
Łączna moc zainstalowania (g/h)
621,2
O dostosowaniu do rodzaju gazu informuje naklejka, umieszczona obok tabliczki informacyjnej.
EN ISO 10226-1 / -2 lub EN ISO 228-1 (W zależności od przepisów dot.
Przyłącze do podłączenia instalacji
podłączenia, obowiązujących w poszczególnych państwach.) R1/2.
gazowej (z prawej strony)
PL=II2ELsLw3B/P
Kategoria
3
Klas
Instrukcja użytkowania, zabudowy i instalacji
13
Instrukcja obsługi palników gazowych
Palniki gazowe obsługuje się przy pomocy kurków
gazowych umieszczonych na płycie kuchennej. Na
nich oznaczono za pomocą małego i dużego
płomienia moc grzewczą.
Kurek należy obracać od położenia dużego płomienia
do położenia małego płomienia i z powrotem.
Położenie, w którym osiąga się moc grzewczą,
znajduje się między małym a dużym płomieniem.
Zapalanie I sposób działania
palników
Palniki gazowe można zapalić za pomocą
świeczek zapłonowych, wbudowanych przy
każdym palniku (posiadają tylko niektóre typy
urządzeń)
Uwagi dotyczące użytkowania
palników gazowych
• Nie należy pozostawiać włączonych palników, gdy
na nich się nic nie gotuje lub używać w celu
ogrzewania pomieszczeń!
• Należy przestrzegać czystości palników, gdyż brud
ujemnie wpływa na ich funkcjonowanie.
• W celu przygotowania potraw zapiekanych, palnik
początkowo należy ustawić na największą moc
płomienia, a następnie gotować na płomieniu o
mniejszej mocy.
• Zawsze należy uważać, aby w garnku pod
ciśnieniem (szybkowarze) była wystarczająca ilość
płynu, gdyż na skutek wyparowywania płynów i
przegrzania może dojść do uszkodzeń zarówno
szybkowaru jak i płyty kuchennej.
• Palniki na płycie kuchennej posiadają
zabezpieczenie przeciwwypływowe. Jeśli płomień
palnika przypadkowo zgaśnie (zalanie, przeciąg
itp.), dopływ gazu zamknie się samoczynnie.
Wykluczona jest możliwość, by gaz się ulatniał.
• Jeśli niekontrolowanie zgaśnie płomień w
palnikach niezabezpieczonych termoelektrycznie,
gaz ulatnia się po pomieszczeniu!
• Pokrywę palnika należy zawsze położyć bardzo
dokładnie na koronę palnika. Należy uważać, aby
nacięcia na koronie palnika były zawsze wolne od
zanieczyszczeń.
pokrywa palnika
zabezpieczenie
przeciwwypływowe
(posiadają tylko niektóre
modele)
świeca elektryczna
(posiadają tylko niektóre
modele)
korona palnika
prawidłowo ułożone
elementy palnika
Zapalanie jednoręczne
(posiadają tylko niektóre typy urządzeń)
W celu zapalenia palnika gazowego należy
przycisnąć odpowiednie pokrętło palnika i
przekręcić je do pozycji najwyższej mocy .
Włączy się iskra elektryczna świecy elektrycznej
palnika, a następnie zapali się uchodzący gaz.
Jeżeli zapalanie elektryczne nie działa z powodu
przerwy w dostawie prądu lub wilgotnych świec
elektrycznych, wtedy gaz można zapalić również
za pomocą zapałki lub zapalarki do gazu.
• Po zapaleniu się płomienia należy trzymać w tej
pozycji naciśnięte pokrętło, jeszcze przez około
10 sekund, aby płomień ustabilizował się.
• Jeżeli palnik gazowy po upływie 15 sekund nie
zapalił się, palnik należy wyłączyć i odczekać
przynajmniej 1 minutę przed próbą ponownego
zapalenia.
• Wysokość płomienia można regulować
pomiędzy najwyższym i najniższym stopniem
nastawienia mocy grzania.
• Nie zaleczmy nastawienia płomienia w pozycji
i
. W tym obszarze płomień
pomiędzy
jest niestabilny i może zgasnąć.
• Jeśli płomień palnika zgaśnie, próbę zapalenia
palnika należy powtórzyć.
• Jeśli płomień palnika zgaśnie - niezależnie od
przyczyny – palnik należy wyłączyć i odczekać
przynajmniej 1 minutę przed próbą ponownego
zapalenia.
• Uwaga: Podczas zapalania palniki (trójpierścieniowe, dwu-pierścieniowe oraz palnik
Mini Wok ) powinny być pokryte naczyniami.
• Aby palnik wyłączyć należy pokrętło przekręcić
(WYŁĄCZYĆ).
na pozycję
dopływ gazu wyłączony
największa moc
najmniejsza moc
14
Instrukcja użytkowania, zabudowy i instalacji
Aby mniejsze naczynia można było bezpiecznie
ustawić na kratkę, na kratce palnika
pomocniczego należy umieścić dodatkową
mniejszą kratkę nadpalnikową.
Naczynia
Do spalania gaz potrzebuje także tlen, tego zaś przy
zbyt dużym naczyniu nie ma wystarczająco, wobec
czego wykorzystanie procesu spalnia jest mniejsze.
Kratka dodatkowa (posiadają tylko niektóre modele)
Dodatkową kratkę nadpalnikową należy użyć, w
przypadku gdy gotuje się w naczyniu o mniejszej
średnicy. Należy ją umieścić na kratce palnika
pomocniczego.
Rodzaj palnika
Duży (3,0kW)
Normalny (1,9kW)
Pomocniczy (1,0kW)
Trójpierścieniowy (3,5kW)
Średnica naczynia
220-260 mm
180-220 mm
120-180 mm
220-260 mm
Prawidłowo wybrane naczynie gwarantuje optymalny
czas gotowania i zużycie gazu. Najważniejsza jest
średnica naczynia.
Płomyki ognia, sięgające poza obręb zbyt małego
garnka, niszczą go. Zwiększa się również zużycie
gazu.
Czyszczenie i konserwacja
Urządzenie należy czyścić ciepłą wodą, detergentem
w płynie i miękką ściereczką. Nie należy używać
silnych środków czyszczących i ostrych przedmiotów.
Przypalone lub zasuszone resztki pokarmów należy
zmoczyć wilgotną ściereczką, a następnie wyczyścić
odpowiednim środkiem czyszczącym.
Części z blachy nierdzewnej należy czyścić środkami
do tego przeznaczonymi. Suchą, dobrze wchłaniającą
miękką ściereczką należy na suchej i chłodnej
powierzchni cienką warstwą rozprowadzić środek
czyszczący, a następnie delikatnie pocierać w
kierunku zgodnym z powierzchniową obróbką
materiału.
Uporczywe plamy należy czyścić wilgotną ściereczką i
środkiem czyszczącym, a następnie suchą ściereczką
wypolerować do błysku. Środków czyszczących tego
typu nie należy stosować do czyszczenia aluminium.
Płyta kuchenna
Uwaga: Pokrywy palników są emaliowane, w
kolorze czarnym. Z powodu wysokich temperatur
nie można się ustrzec przed zmianami koloru,
jednak nie wpływa to na działanie palników.
• Do czyszczenia kratki, powierzchni płyty kuchennej
oraz części palników można używać gorącej wody z
dodatkiem płynu do mycia naczyń.
• Zabezpieczenie przeciwwypływowe i świecę
elektryczną należy czyścić miękką szczoteczką. Te
części muszą być całkowicie czyste, gdyż jedynie
wtedy zagwarantowane jest ich prawidłowe
działanie.
• Należy czyścić również koronę i pokrywę palnika.
Należy szczególnie uważać, aby otwory na koronie
palnika były wolne od zanieczyszczeń.
• Po oczyszczeniu wszystkie elementy należy dobrze
wysuszyć i umieścić na właściwym miejscu. Z
powodu ukośnie umieszczonych elementów
zapalanie palników jest o wiele trudniejsze.
Instrukcja użytkowania, zabudowy i instalacji
15
Usuwanie mniejszych usterek
Naprawy może przeprowadzać jedynie
upoważniony fachowiec. Niefachowe naprawy
mogą stanowić poważne zagrożenie dla
użytkownika.
Przed rozpoczęciem naprawy płytę kuchenną
zawsze należy wyłączyć z sieci elektrycznej
poprzez odłączenie bezpiecznika lub wyciągnięcie
kabla przyłączającego z gniazda.
Nieupoważnione ingerencje i naprawy płyty
kuchennej mogą spowodować porażenia prądem
elektrycznym i spięcia elektryczne, dlatego nie
należy ich przeprowadzać. Prace tego typu należy
pozostawić fachowcowi lub punktowi
serwisowemu.
Ważne
Usługi punktu serwisowego w czasie trwania
gwarancji nie są bezpłatne, jeśli urządzenie nie
działa z powodu nieprawidłowego użytkowania.
Instrukcję obsługi należy przechowywać w
miejscu zawsze dostępnym, a jeśli urządzenie
odstąpi się nowemu użytkownikowi, należy
wraz z nim przekazać instrukcję obsługi.
Oto kilka porad związanych z usuwaniem
mniejszych nieprawidłowości.
Uwaga!
W przypadku mniejszych nieprawidłowości w
działaniu urządzenia należy sprawdzić w
niniejszej instrukcji, czy przyczyny można usunąć
samemu.
Co się stało…
... jeżeli palniki nie palą się
równomiernie?
... jeżeli płomień palników nagle
się zmieni?
... jeżeli w celu zapalnia
palników trzeba dłużej
przytrzymać kurek?
... jeżeli płomień gaśnie po
zapaleniu?
Możliwe przyczyny
Z powodu złego ustawienia gazu
płomień jest nierównomierny.
Źle zestawione części palnika.
Zbyt krótkie przytrzymanie
kurka.
Zbyt słabe przyciskanie kurka.
Kurek należy dłużej przytrzymać.
Przed puszczeniem kurek należy
mocno przycisnąć.
... jeżeli kratka wokół palnika
zmieniła kolor?
... jeżeli działanie
elektryczności w płycie
kuchennej jest nieprawidłowe?
... jeżeli zapalarka elektryczna
palników przestała działać?
Zwykła zmiana z powodu
wysokiej temperatury.
Zepsuty bezpiecznik.
Kratkę należy wyczyścić środkiem do
czyszczenia metali.
Bezpiecznik należy sprawdzić i w
razie potrzeby wymienić.
Resztki pokarmów lub środków
czyszczących znajdują się
między świecą elektryczną a
palnikiem.
Zwykły brud.
Przestrzeń między świecą
elektryczną a palnikiem należy
delikatnie oczyścić.
... jeżeli pokrywy palników
wyglądają nieładnie?
16
Źle zestawione części palnika.
Usunięcie usterki
Fachowiec powinien sprawdzić
ustawienie gazu!
Należy prawidłowo zestawić części
palnika!
Należy prawidłowo zestawić części
palnika!
Należy wyczyścić pokrywy palników
środkiem do czyszczenia metali.
Instrukcja użytkowania, zabudowy i instalacji
Instrukcja zabudowy
Uwagi
• Urządzenie może zostać zamontowane w elemencie
meblowym oraz podłączone do sieci elektrycznej i
instalacji gazowej jedynie przez fachowca.
• Fornir czy też okleina elementu meblowego do
zabudowy powinny być wykonane z użyciem klejów
odpornych na wysokie temperatury (100°C), w innym
przypadku z powodu minejszej wytrzymałości na
temperaturę mogą zmienić kolor i kształt.
• Płyta kuchenna jest przystosowana do zabudowy w
blacie kuchennym nad elementem kuchennym o
szerokości 600 mm i więcej.
• Dolny (stojący) element kuchenny nie powinien
posiadać szuflady. Jeśli element kuchenny posiada
wbudowaną poziomą przegrodę, powinna ona być 10
cm oddalona od spodniej powierzchni blatu
kuchennego. Przestrzeń między przegrodą a płytą
kuchenną powinna być pusta i nie należy w tym
miejscu przechowywać żadnych przedmiotów.
• Wiszące nad płytą kuchenną elementy kuchenne
powinny być umieszczone na tyle wysoko, by nie
przeszkadzały w użytkowaniu urządzenia.
• Odległość między płytą kuchenną a okapem
kuchennym powinna wynosić co najmniej tyle, ile
przewiduje instrukcja montażu okapu kuchennego.
Najmniejsza odległość wynosi 650 mm.
• Najmniejsza odległość między brzegiem urządzenia a
sąsiednim wysokim elementem kuchennym wynosi
100 mm.
• Stosowanie listw wykończeniowych z litego drewna na
blacie kuchennym za płytą kuchenną jest dozwolone,
jeżeli minimalny odstęp pozostaje taki, jak to jest
oznaczone na rysunkach demonstrujących zabudowę.
• Najmniejsza odległość między płytą kuchenną do
zabudowy a tylną ścianą jest oznaczona na rysunkach
demonstrujących zabudowę płyty kuchennej.
• Płytę kuchenną do zabudowy można wmontować w
blaty kuchenne o grubości 30 do 50 mm.
• W przypadku, gdy w elemencie kuchennym pod
zabudowaną kuchenką znajduje się szuflada, wtedy
należy pod kuchenką a nad szufladą wbudować
dodatkową poziomą przegrodę wysokości 6 cm.
Rozmiary wycięcia na płytę
kuchenną
• Pod gazową płytą grzejną można wbudować
piekarnik z serii EVP4., z wentylatorem
chłodzącym.
• Przed wbudowaniem piekarnika należy usunąć
tylną ścianę elementu zabudowy, w ktorym
znajdował się będzie piekarnik. Z przedniej
strony należy pozostawić szczelinę o wysokości
min. 6 mm.
Procedura zabudowy
• Blat kuchenny musi być zamontowany
całkowicie równo.
• Wycięte powierzchnie należy odpowiednio
zabezpieczyć.
• Załączone elementy mocujące (4) za pomocą
załączonych śrub (4) należy przykręcić na
przednią i tylną ściankę płyty kuchennej w
miejscu już do tego przygotowanego otworu i
wycięcia.
• Płytę kuchenną należy podłączyć do sieci
elektrycznej i instalacji gazowej (patrz:
instrukcja podłączenia do sieci elektrycznej i
instalacji gazowej)
• Od spodu na brzegu płyty kuchennej należy
przylepić załączoną uszczelkę samoprzylepną.
• Płytę kuchenną należy wstawić w wycięty otwór.
• Płytę kuchenną należy mocno od góry
przycisnąć do blatu kuchennego.
Instrukcja użytkowania, zabudowy i instalacji
17
• W celu przykręcenia klamry mocującej nie
należy stosować śrub o długości ponad 6,5
mm.
Instrukcja podłączenia płyty kuchennej do
sieci elektrycznej
Należy otworzyć zabezpieczenie przyłącza,
odkręcając je za pomocą śrubokrętu, a następnie
lekko wcisnąć.
Podłączenia do sieci elektrycznej może
dokonać jedynie punkt serwisowy lub
zarejestrowany elektromonter!
Nieprawidłowe podłączenie może
spowodować zniszczenie części urządzenia,
nie podlegające naprawom gwarancyjnym!
Przed podłączeniem należy sprawdzić, czy
wysokość napięcia określona na tabliczce
informacyjnej jest identyczna z wysokością
napięcia sieci elektrycznej użytkownika. Napięcie
to (230 V do N) fachowiec powinien zmierzyć za
pomocą przyrządu pomiarowego.
HO5VV-F z zielono-żółtym przewodem
uziemiającym) lub innych kabli o podobnych lub
wyższych parametrach.
• Przedłużacz może zestawić jedynie zawodowy
elektryk lub pracownik serwisu.
• Napraw części znajdujących się pod napięciem
może dokonywać jedynie elektryk. W razie
usterek należy zawiadomić serwis.
• Kabel przyłączający, umieszczony z tyłu
urządzenia, należy poprowadzić w taki sposób,
by nie stykał się z tylną ścianką płyty kuchennej,
ponieważ nagrzewa się on w trakcie jej
użytkowania.
• Do podłączenia płyty kuchennej można używać
gumowych kabli przyłączających (typu
HO5RR-F z zielono-żółtym przewodem
uziemiającym, PVC izolowany (typu
18
Instrukcja użytkowania, zabudowy i instalacji
Instrukcja podłączenia płyty kuchennej do
instalacji gazowej
dotykać gornej ściany piekarnika i dna płyty
grzejnej.
Uwagi
• Urządzenie należy podłączyć zgodnie z
obowiązującymi przepisami, można go
użytkować tylko w pomieszczeniach z dobrą
wentylacją. Przed podłączeniem czy
użytkowaniem urządzenia należy zapoznać się
z instrukcją.
• Przed umieszczeniem i podłączeniem
urządzenia należy się przekonać, czy zastane
warunki podłączenia (rodzaj gazu i ciśnienie
gazu) i dostosowanie urządzenia są jednakowe.
• Dostosowanie tego urządzenia jest oznaczone
na tabliczce informacyjnej.
• Urządzenie to nie jest przystosowane do
podłączenia do urządzenia odprowadzającego
produkty powstałe w trakcie spalania (komin).
Urządzenie należy umieścić i podłączyć
zgodnie z obowiązującymi przepisami o
instalacji urządzeń tego typu. Szczególną
uwagę należy zwrócić na zapewnienie
odpowiednih warunków wentylacji.
Po przyłączeniu płyty grzejnej
obowiązkowo należy sprawdzić
szczelność połączeń.
Przyłącze do gazu
A Przyłącze EN ISO 10226-1 / -2 lub EN ISO
228-1 (W zależności od przepisów dot.
podłączenia, obowiązujących w
poszczególnych państwach.) R1/2.
B Niemetalowa uszczelka grubości 2mm
C Kształtka rurowa do gazu płynnego (W
zależności od przepisów dot. podłączenia,
obowiązujących w poszczególnych państwach.)
Przyłączenie
• Przyłączenie do gazu musi być wykonane zgodnie z
przepisami lokalnego dostawcy gazu.
• W spodniej części płyty kuchennej umieszczone
jest przyłącze do gazu z gwintem EN ISO 10226-1 /
-2 lub EN ISO 228-1 (W zależności od przepisów
dot. podłączenia, obowiązujących w
poszczególnych państwach.) R1/2.
• Do urządzenia załączono kształtkę do podłączenia
gazu płynnego oraz niemetalową uszczelkę.
• Podczas przyłączania płyty do gazu, należy uważać
by przyłącze nie uległo skręceniu.
• Do uszczelnienia połączeń należy użyć
niemetalowych uszczelek oraz właściwych środkow
uszczelniających. Uszczelki nadają się tylko do
jednokrotnego użycia. Grubość niemetalowych
płaskich uszczelek może ulec deformacji do 25%
• Urządzenie musi być podłączone do gazu przy
pomocy giętkiego przewodu gumowego
posiadającego odpowiedni atest.
• Giętki przewod gumowy nie może dotykać żadnych
ruchomych elementow zabudowy kuchennej (np.
szufl ad) jak rownież nie może bezpośrednio
dotykać dna płyty grzejnej.
• Jeśli w element zabudowy kuchennej pod płytą
grzejną wbudowany będzie piekarnik, musi on być
wyposażony w wentylator chłodzący, a przewod
przyłączeniowy płyty nie może być wykonany z
tworzyw gumowych. Przewod przyłączeniowy musi
być metalowy ( np. giętki przewod ze stali
nierdzewnej). Przewod przyłączeniowy nie może
Po przyłączeniu, należy dokładnie sprawdzić działanie
palnikow. W płomieniach spalającego się gazu
powinny być widoczne niebiesko-zielone refl eksy.
Jeśli płomień nie jest stabilny, należy zwiększyć moc
minimalną. Użytkownika należy zapoznać z obsługą
palnikow i wspolnie z nim przeanalizować instrukcję.
Dostosowanie do innego rodzaju
gazu
• Płyty kuchennej nie trzeba wymontowywać z
blatu kuchennego, by przystąpić do
dostosowania jej do innego rodzaju gazu.
• Przed rozpoczęciem prac adaptacyjnych należy
wyłączyć urządzenie z sieci elektrycznej i
zamknąć dopływ gazu.
• Należy zamienić istniejące zwężki mocy
znamionowej na odpowiednie zwężki do
nowego rodzaju gazu (patrz tabela).
• Śrubę regulacyjną minimalnej mocy
znamionowej przy dostosowywaniu do gazu
płynnego należy przykręcić do końca tak, by
osiągnąć minimalną moc znamionową.
• Śrubę regulacyjną minimalnej mocy
znamionowej przy dostosowywaniu do gazu
ziemnego należy odkręcić tak, by osiągnąć
minimalną moc znamionową, jednak nie więcej
niż 1,5 obrotu.
Instrukcja użytkowania, zabudowy i instalacji
19
Palnik płyty kuchennej (rysunek 1)
Elementy regulujące
1 Pokrywa korony
palnika
2 Korona palnika z
nośnikiem pokrywy
palnika
3 Zabezpieczenie
przeciwwypływowe
(tylko w niektórych
modelach)
4 Świeca elektryczna
5 Zwężka
1
Aby znaleźć dostęp do elementów regulujących
należy:
• Zdjąć kratkę nadpalnikową i pokrywy palników z
koroną.
• Palnik podwójny posiada części do regulacji,
które znajdują się pod płytką dyszy głównej.
• Należy zdjąć pokrętła sterujące razem z
uszczelkami.
Pompa gazowa (rysunek 3)
Śruba regulacyjna minimalnej mocy znamionowej
Palnik potrójny trójpierścieniowy
(rysunek 2)
5 Dysza
2
3
Tabela zwężek
Rodzaj, ciśnienie
gazu
Liczba Wobbego
Gaz ziemny Lw,
GZ410
Wo=35,6÷
3
42,7 MJ/m
p=20 mbar
Gaz ziemny Ls,
GZ350
Wo=30,8÷
35,6 MJ/m3
p=13 mbar
Gaz płynny 3B/P,
G30
Wo=72,9÷
87,3MJ/m3
p=36 mbar
Gaz ziemny H
Wo=45,7÷
3
54,7 MJ/ m ,
Gaz ziemny E ,
Gaz ziemny E+
Wo=40,9÷
3
54,7 MJ/m
G20,
p=20mbar
Palnik
pomocniczy
Standardowy
Szybki
max
min
max
min
0,95
0,36
0,95
0,36
109,0
31,3
109,0
31,3
85
83
•
•
Moc znamionowa (kW)
Zużycie (l/h)
Symbol dyszy
(1/100mm)
Šyfr identyf. dyszy
162111
Moc
1
znamionowa (kW)
Zużycie (g/h)
132,2
Symbol dyszy
104
(1/100mm)
Šyfr identyf. dyszy
162135
Moc
1,10
znamionowa (kW)
Zużycie (l/h)
79,6
Symbol dyszy
50
(1/100mm)
Šyfr identyf. dyszy
162162
Nennwärme1
belastung(kW)
Gasverbrauch(l/h)
Düsenkennzeichnung
Düsen-Ident.Nr
Palnik
normalny
Palnik
duży
Palnik potrójny
max
1,81
207,7
114
min
0,46
52,8
•
max
2,86
328,2
145
min
0,76
87,2
•
max
3,34
383,2
146
min
1,56
179
•
0,36
162112
1
0,36
162114
1,90
0,46
162115
3
0,76
162117
3,5
1,56
47,6
•
132,2
102
47,6
•
251,3
140
60,8
•
396,7
182
100,5
•
462,9
180
206,3
•
0,39
162136
1,10
0,39
162137
2,08
0,50
162138
3,29
0,83
162139
3,83
1,71
28,7
29/24
79,6
50
28,7
29/24
151,3
69
36,6
33/26
238,9
87
60,6
43/33
278,5
93
124,3
57/57
0,36
162162
1
0,36
162164
1,90
0,46
162165
3
0,76
162166
3,5
1,56
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
333,2
148,5
77
-
78
-
104
-
129
-
140
162081
162082
162083
162084
162085
• Wbudowane są śruby do regulacji gazu płynnego. Przy gazie ziemnym (miejskim) należy je ustawić
zgodnie z przepływem gazu (odkręcić do oporu najwyżej o 1,5 obrotu ).
**Moce palników podane są z uwzględnieniem górnej wartości kalorycznej gazu Hs.
Uwaga: wykonanie prac podłączeniowych należy do fachowca, upoważnionego z ramienia
dystrybutora gazu lub do upoważnionego serwisu!
PRODUCENT ZACHOWUJE PRAWO DO WPROWADZANIA ZMIAN NIE
WPŁYWAJĄCYCH NA FUNKCJONALNOŚĆ URZĄDZENIA.
20
Instrukcja użytkowania, zabudowy i instalacji
•
