załącznik nr 9 do siwz

Transkrypt

"Szansa dla Nas"
Gmina Miasto Płock/Zespół Szkół Zawodowych
im. Marii Skłodowskiej Curie w Płocku
lp.
Opis przedmiotu zamówienia
ilość

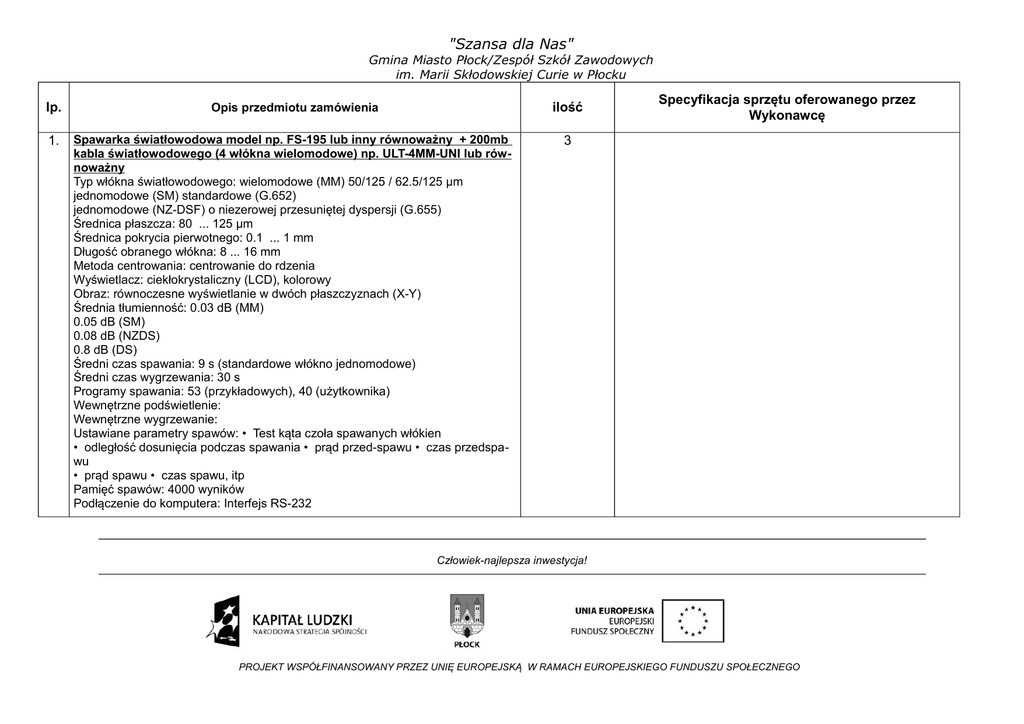

1.
Spawarka światłowodowa model np. FS-195 lub inny równoważny + 200mb
kabla światłowodowego (4 włókna wielomodowe) np. ULT-4MM-UNI lub równoważny
Typ włókna światłowodowego: wielomodowe (MM) 50/125 / 62.5/125 µm
jednomodowe (SM) standardowe (G.652)
jednomodowe (NZ-DSF) o niezerowej przesuniętej dyspersji (G.655)
Średnica płaszcza: 80 ... 125 µm
Średnica pokrycia pierwotnego: 0.1 ... 1 mm
Długość obranego włókna: 8 ... 16 mm
Metoda centrowania: centrowanie do rdzenia
Wyświetlacz: ciekłokrystaliczny (LCD), kolorowy
Obraz: równoczesne wyświetlanie w dwóch płaszczyznach (X-Y)
Średnia tłumienność: 0.03 dB (MM)
0.05 dB (SM)
0.08 dB (NZDS)
0.8 dB (DS)
Średni czas spawania: 9 s (standardowe włókno jednomodowe)
Średni czas wygrzewania: 30 s
Programy spawania: 53 (przykładowych), 40 (użytkownika)
Wewnętrzne podświetlenie:
Wewnętrzne wygrzewanie:
Ustawiane parametry spawów: • Test kąta czoła spawanych włókien
• odległość dosunięcia podczas spawania • prąd przed-spawu • czas przedspawu
• prąd spawu • czas spawu, itp
Pamięć spawów: 4000 wyników
Podłączenie do komputera: Interfejs RS-232
3
Specyfikacja sprzętu oferowanego przez
Wykonawcę
Człowiek-najlepsza inwestycja!
PROJEKT WSPÓŁFINANSOWANY PRZEZ UNIĘ EUROPEJSKĄ W RAMACH EUROPEJSKIEGO FUNDUSZU SPOŁECZNEGO
"Szansa dla Nas"
lp.
ilość
Wykonawcę
Zasilanie: 80 ... 240 V AC / 50 ... 60 Hz
12 V DC / 2 A, akumulator 6600 mAh
Żywotność elektrod: około 2500 spawów
Temperatura pracy: -10 °C ... 50 °C
Dopuszczalna względna wilgotność otoczenia: < 95 % (bez kondensacji)
Waga: Około 3.2 kg
Wymiary: Około 180 x 161 x 174 mm
Wymiary / masa kompletu z walizką: Około 435 x 320 x 260 mm / 8.82 kg
W DOSTAWIE DODATKOWA PARA ELEKTROD
GWARANCJA 36 MIESIĘCY
"Szansa dla Nas"
lp.
ilość
2.
Precyzyjny nóż do włókien światłowodowych model np. FS-21F lub inny
równoważny
Pozwala na przycinanie włókien światłowodowych w celu odpowiedniego ich przygotowania do procesu spawania.
Wyposażony w obrotowy, wymienny nóż posiadający 16 pozycji cięcia
SPECYFIKACJA
Sposób przycinania: Pojedynczy rdzeń włókna
Średnica powłoki: Ø 0.25 ... 0.9 mm
Średnica włókna: 125 µm
Długość obranego włókna: • 9 mm ... 16 mm (Ø 0.25 mm)
• 10 mm ... 16 mm (Ø 0.9 mm)
Dokładność cięcia: ≤ 0.5 °
Żywotność noża: Około 12000 cięć
Waga: Około 0.250 kg
Wymiary: Około 61 x 56 x 51 mm
W DOSTAWIE DODATKOWO JEDNO OSTRZE ZAPASOWE + 100mb kabla
światłowodowego(4 włókna jednomodowe) np. ULT-4SM-UNI lub równoważnego
3
Wykonawcę
"Szansa dla Nas"
lp.
3.
ilość
Reflektometr model np. OTDR Deviser AE2300 lub inny równoważny
Podstawowe cechy:
Wysokiej klasy reflektometr optyczny SM (1310/1550nm)
Wysoka dokładność: minimalna martwa strefa <0.8m
Szybkie wykonywanie pomiarów: min. czas pomiaru to 5sek, oraz w ciągu 30sek
jest możliwość zmierzenia 100km włóka
Narzędzie do testowania i utrzymania rozległych sieci światłowodowych, gdzie
wymagana jest wysoka precyzja pomiarów
4.3" dotykowy ekran, przyjazny interfejs użytkownika, z rozbudowanym systemem testowania
Długi czas pracy: >8h
Posiada wbudowany lokalizator uszkodzeń VFL
Parametry techniczne:
Długości fali [nm] 1310/1550 (±20nm)
Dynamika [dB] 34/32
Strefa martwa zdarzenia EDZ 1.5m
Strefa martwa tłumienia ADZ <10m
Dokładność pomiaru długości odcinka ± (0.5m+0.001% x zakres pomiarowy
+ odcinek próbkowania)
Wykrywanie tłumień 0.001dB
Wykrywanie odbić 0.001dB
Odcinki próbkowania 0.05m
Ilość punktów próbkowania 128000
Pamięć pomiarów >3000
Długość impulsu 5ns - 20us
Mierzony dystans 3m - 200km
Wyświetlacz 4.3’’ 16:9 TFT Ekran Dotykowy
Wykonawcę
3
"Szansa dla Nas"
lp.
ilość
Wykonawcę
Złącza komunikacyjne RJ45, USB
Złącza pomiarowe FC/PC, SC/PC
Tem. pracy -10°C - 50°C
Zasilanie z sieci wejściowe AC 90V~240V, wyjściowe 12V
Wymiary / Waga - około 135x250x75mm / < 1kg
"Szansa dla Nas"
lp.
ilość
4.
Przenośny reflektometr typu palmOTDR/N lub inny równoważny
Urządzenia serii palmOTDR/N pozwalają na wykonanie testów uśredniających jak
i w czasie rzeczywistym. Cechują je kompaktowa obudowa, doskonała stabilność
pracy oraz przyjazny-użytkownikowi interfejs. Różnorodne modele dostępne są
dla włókien jedno/wielo modowych oraz dla aplikacji LAN/WAN/FTTx. Dzięki dołączanemu do urządzenia oprogramowaniu „TraceManager”, użytkownik może, zapisywać i przenosić dane z OTDR do komputera w celu przygotowania kolejnych
analiz, raportów i wydruków.WłaściwościObsługa włókien: Jedno i WielomodoweDynamiczny zakres: do 45dBMożliwość testowania ( w trakcie pracy ): Model
S16C/N & S20C/X (1625 nm wraz z filtrem)Funkcja rozpoznawania spliterów i typów końcówekDodatkowa długość fali VFL 650nmSkróty klawiszowe: Przyjazna
użytkownikowi obsługa dzięki funkcji „push and test”Czas ciągłej pracy na baterii do 8 h Szybki start < 5 sekundMożliwości połączenia: USB i RS 232Zapis do 1000
wynikówWielo-językowy interfejs: EN/DE/FR/ES/PT/RU/KR/CNWaga: ok. 1
kgCertyfikaty: CE FCC FDA i 2M drop testOprogramowanie OTDR Trace Manager
Oprogramowanie „Trace Manager” (Menadżer zapisu pomiarów) pozwala na:
przeglądanie, analizowanie i edytowanie zapisów pomiaru, generowanie i drukowanie testów i analiz prezentowanych w wielorakich formach.przeglądanie zapisów pomiaru, analiza zdarzeńmożliwość porównania wielu zapisów pomiarówmożliwość dzielenia na partie oraz elastycznego drukowaniadwukierunkowe testowanie
3
Wykonawcę
"Szansa dla Nas"
lp.
ilość
5.
Wielofunkcyjna Platforma Testowa (BEZ MODUŁÓW) model np. MTP-1000
lub inny równoważny
Moduł jest kompaktową, modularną platformą z możliwością obsługi do 3 funkcjonalnych modułów, specjalnie zaprojektowanych dla aplikacji FTTx/PON, mogącą
spełnić wszystkie wymagania instalatorów, kontraktorów oraz serwisantów podczas instalacji, uruchamiania i serwisowania sieci.
Zaprojektowana dla sieci Metro, Access i FTTx
Elastyczna konfiguracja długości fali
Możliwość testowania w trakcie pracy
Możliwość jednoczesnego pomiaru 3 długości fal w sieci PON
Aplikacja Visible Fault Locator: pozwala na zlokalizowanie uszkodzonych złączek,
patchcordów i paneli
Aplikacja Optical Connector Inspector: sprawdza złączki oraz zakończenia światłowodów
Zoptymalizowana Praca Platformy
Waga: ok. 2,1 kg
Dotykowy ekran: 8,4 cali
Intuicyjna obsługa interfejsu
Odporny na wstrząsy, wilgoć i kurz
Czas ciągłej pracy na baterii - do 7 h
Moduł OTDR
Różnorodność modułów pozwala na elastyczną konfigurację
Możliwość pracy w sieciach FTTx
Aplikacja Visible Fault Locator
Zgodny ze standardem GR-196-CORE
Oprogramowanie „Trace Manager”
Możliwość porównania wielu zapisów pomiarów, drukowania zapisu pomiaru (jed-
3
Wykonawcę
"Szansa dla Nas"
lp.
ilość
Wykonawcę
nego lub wielu)
Możliwość dzielenia na partie oraz elastycznego drukowania
Dwukierunkowe testowanie
Moduł Testowania Strat Całościowych
Możliwość testowania jednocześnie 3 sygnałów sieci PON
Wbudowane 4 źródła światła 1310/1490/1550/1625 nm
Możliwość pomiaru mocy optycznej długości fal: 850/1300/1310/1490/1550/1625
Moduł OCI (Optical Connector Inspector)
Funkcja szybkiego przybliżania
Bezpieczny dla oczu
Proste przeglądanie zapisów video
Możliwość zmiany końcówek
"Szansa dla Nas"
lp.
ilość
Wykonawcę
Moduł wielofunkcyjny do platformy testowej z poz. 5., działający wyłącznie
jako moduł nie jako osobne urządzenie
6.
7.
Mulitifunctional module:
PPM: 1310nm: 10~-40dBm, 1490nm: 12~-40dBm, 1550nm: 25~-40dBm, Burst
mode 1310nm upstream singal detection.
LS: 1310,1490,1550,1625nm, -7dBm.
PM: 850,1300,1310,1490,1550,1625nm, -70~+10dBm
Moduł reflektometru do platformy z poz.5, np. MOT200-40VC lub inny równoważny, 850/1300/1310/1550nm, 26/36/38/36dB Moduł wielofunkcyjny do platformy testowej MTP-1000, działający wyłącznie jako moduł nie jako osobne urządzenie,
3
3
"Szansa dla Nas"
lp.
ilość
Wykonawcę
Zespolony miernik mocy lasera np. model OLT-20 Optical Loss lub inny równoważny
8.
Tester integruje moduł źródła lasera i moduł miernika energii w jeden zestaw, który może wykonać badania i testowanie utraty linku w sieci światłowodowej.Typowe zastosowania obejmują identyfikację włókna, tłumienie i wyceny strat, weryfikacji ciągłości oraz łącza transmisji włókien oceny jakości montażu, kontroli rutynowej i codziennej konserwacji MAN, WAN oraz systemów telewizji kablowej, a
także do badania laboratoryjnego i pracy badawczej.• Zastosowanie do włókien
jednomodowych / wielomodowy• wzmacniacz Mikroprocesor i liniowe zapewniają
długi czas dokładność• Szybka reakcja, bez rozgrzewki• Wymienne złącza: FC /
SC / ST• Dualny sposób zasilania: bateria 9V / AC adapter• kieszonkowy, duży
wyświetlacz LCD• Multi-pomiar długości fali• Wyświetlacz jednostki: dB / dBm /
mW / μW• badania strat• CW / Modulation mode (270/1K/2K Hz)• Wskaźnik ni3
skiego poziomu mocy / Auto off• certyfikaty CE, FCC, FDASpecyfikacjaDługość
fali (±20nm) 1310/1550 Moc wyjścia ≥ -7dBmSzerokość spectrum ≤ 5nmTyp
emitera FP-LDStabiność ±0.05 dB/15min±0.10dB/8hr@1310/1550nm;
±0.15dB/8hr@850/1300nmMOD częstotliwość 270, 1K, 2K HzTyp złącza FC/PC
(Interchangeable ST, SC)Optical Power Meter ModuleTyp detektora InGaAsZakres pomiarowy -70 ~ +10dBm (1) -50 ~ +27dBm Accuracy ±5%
±0.01nW(±0.5dB@850nm) ±5%±1nW(±0.5dB@850nm)Resolution 0.01dBKalibracja 850, 1300, 1310,1490, 1550, 1625nmOgólnieZasilanie 9V Alkaline battery /
optional 9V AC adapterTrwałość bateri OPM mode≥40 hours; OPM+SLS
mode≥20 hoursTemperatura pracy 0℃ to 50℃Przechowywanie -20 ℃ to 70 ℃Wil gotność względna 0 to 95% (Non-condensing)Waga 300gWymiary (H×W×T)
145×75×25mm
"Szansa dla Nas"
lp.
ilość
9.
Stabilizowane źródło światła model np. SLS -50 lub inny równoważny
• regulowany zakres mocy 6dB
• Automatyczne rozpoznawanie długości fali / switch
• Zdalne ustawienie wartości odniesienia
• FTTx dotyczy
• ładowanie USB
• szybki start
• Backlight
• Ponad 40 godzin ciągłej pracy
• Kieszonkowy , lekki i łatwy w użyciu
• certyfikaty CE , FCC, FDA
- generowanie bardzo stabilnych sygnałów optycznych na różnych długościach fal
optycznych
- Moc może być regulowana w minimalnej 0.01dB/krok w zakresie od 6 (NA przy
650 nm ) .
- zdalne ustawienie wartości referencyjnej
- Kompatybilny z FTTx
- Wartość mocy z sygnału wyjściowego może być wyświetlane bezpośrednio na
ekranie LCD dla łatwego odniesienia.
Specyfikacja
Długość fali ( ± 20nm ) 1310/1550
Szerokość Spectrum 5 nm
Zakres zastosowań włókna wielomodowe / jednomodowe
Rodzaj emiter FP- LD opcje 650,850,1300,1310,1550 nm ; DFB - LD @
1490,1625 nm
Moc wyjściowa opcje 3dBm @ 650nm ; ? - 3dBm @
850/1300/1310/1490/1550/1625nm
3
Wykonawcę
"Szansa dla Nas"
lp.
ilość
Wykonawcę
Stabilność mocy np. ± 0.05dB/15min ;
Tryb wyjścia opcje CW , 1Hz @ 650nm , CW , 270Hz , 1kHz , 2kHz @
850/1300/1310/1490/1550/1625nm
Zakres regulacji 6dB (NA at 650 nm )
Regulacja 0.01/0.1/1dB
Identyfikacja długości fali Auto / Switch
Wyświetlacz Moc wyjściowa tak
złącze FC / PC ( Wymienne SC, ST)
Zasilanie Lithium Battery / AC Adapter
Żywotność baterii Ciągłej pracy 40 godziny ; czuwania 140 godzin
Oszczędzanie energii Automatyczne wyłączenie po 5 minutach bezczynności
Temp. pracy . 0 ~ 50st C
Wilgotność względna 0 ~ 95% (bez kondensacji )
Widzialne źródło światła model np. VLS-20 lub inny równoważny
Tryb wyjścia: CW / MOD tony• Max wykrywania zakres: 13 km• Lekki i solidny (1m
test drop)• CE, FCC, FDA certyfikatySpecyfikacjaModelu VLS-20CTyp nadajnika
FP-LDDługość fali (± 20nm) 650Moc wyjściowa (dBm) ≥ 10Zakres detekcji 13
10. kmDźwięki MOD 1HzWyświetlacz LEDOptyczna Port FC / PC (Wymienne SC,
ST)Rodzaj wielomodowy / jednomodowy Fiber włóknoZasilanie 9V Alkaline
(450mAh) / opcjonalnym zasilaczem sieciowymŻywotność baterii ≥ 20 godzinTemperatura pracy 0 ~ 50 ℃Temperatura przechowywania -20 ~ 70 ℃Wilgotność 0 ~
95% (bez kondensacji)Waga około 270gWymiary około (wys. x szer. x T) 145 × 75
× 25mmGWARANCJA 36 MIESIĘCY
3
"Szansa dla Nas"
lp.
ilość
11. Tester WiFi model np. WFT- 20 lub inny równoważny
funkcje
• Analiza sieci bezprzewodowych 2.4/5GHz
• Badanie kanałów
• BSS ankieta
• Roaming testy
• Test połączenia : Paczka wysyłać / odbierać , siły sygnału
• Rogue AP / klient wykrywanie Rogue
• AP detektor / power check
• Raport z badań
sprzęt:
• Procesor: PXA270 ( 520MHz 32 bits RISC )
• 128MB SDRAM i 128 MB Flash ROM
• 3,5 " 240 x 320 kolor TFT ekran dotykowy
• Klawiatura numeryczna z podświetleniem LED
• Wolfson WM9705 kodek AC '97
• System operacyjny : . WinCE NET 5.0 Pro
• IP54 certyfikaty IP64 zgodności:
1.5m Test drop
Tester Wi- Fi do skanowania , analizy i optymalizacji 2,4 / 5 GHz WLAN , który
działa na IEEE802.11a/b/g norm i pozwala użytkownikowi ocenić całą sieć i stan
wszystkich kanałów , wykrywania i monitorowania AP z adresem MAC , SSID ,
szyfrowanie danych i informacji o poziomie sygnału RSSI . WFT- 20 oferuje również narzędzia użytkowe , takie jak Free Loss Kosm. , detektor AP , Client miernika poboru mocy , Finder , obliczanie odległości i mW / dBm konwersji.
Specyfikacja
radio A / B / G , 5 dBi Dual Band Odpinana antena × 2
Wykonawcę
3
"Szansa dla Nas"
lp.
ilość
Wykonawcę
złącze Gniazdo RP- SMA
czułość do -100 dBm
Łączność USB / kabel USB hosta
Siła sygnału test
Ocena kanałów, Skanowanie stacji bazowej
SSID / BSSID / RSSI , sortowanie , wybór kanału
Stacja Bazowa Tracing tak
Określono Info Stacja bazowa tak
Raport z testu w roamingu tak
Wykrywanie zabezpieczeń tak
Stan Klientów określonych stacji bazowej tak
Test połączenia
Wskaźnik przekształceń / objawienie Siła sygnału
Narzędzia pomocnicze
Bezpłatne Strata kosmiczna / Power Meter / Odległość Kalkulacja /
dBm , mW Conversion / AP Detector
Zasilanie 7.4V Li- Ion ( 3000mAh ) Akumulator ; Jeden akumulator backup
Żywotność baterii 4 godzin ( praca ciągła )
waga około 560g
Wymiary (wys. x szer. x T) około 192,5 × ( 91.3/78 ) × ( 42.2/60.6 ) mm
"Szansa dla Nas"
lp.
ilość
Koncentrator GEPON model np. BDCOM P3310 OLT lub inny równoważnyZgodny z standardem IEEE802.3ah i ChRL wielostronnej komunikacji standard,
YD / T 1475-2006 , wspiera CTC20/2.1 , automatycznie wykrywa i współpracuje z
ONU różnych producentów.Obsługuje symetryczny uplink / downlink transmisji
1.25Gbps stopy PON , efektywne wykorzystanie pasma i usług Ethernet , pomagając operatorom zapewnić niezawodne usługi dla swoich użytkowników.Sprzęgło
, 1:64 ,Optyczne urządzenie sieciowe, które jest odpowiednie dla obecnego
rynku ; • EPON urządzenie obsługuje standardem IEEE802.3ah i PRC Community Industry Standard ( YD / T 1475-2006 ) .• Pojemność systemu :modułowa karta
PON z BDCOM P3310 obsługuje cztery systemy Epon jednocześnie do 256 ONU
i stosunku łączącego 1/64 .• Uplink interfejs: Jej elastyczna konstrukcja wspiera
różne grupy interfejsu MAN typ . Porty lub optyczne porty elektryczne są wybierane według stanu sieci .• Ochrona magistrali światłowodowych : związek może być
automatycznie przełączany w celu ochrony włókien optycznych , kiedy pojawi się
problem w światłowodzie .Ogólna charakterystyka• Przyjmuje punkt- wielopunkt
topologii sieci , skutecznie zbiera odrębne usługi Ethernet i agreguje je na węźle
MAN. Łączy wyższej warstwy urządzenia za pośrednictwem interfejsu GE i może
być podłączony do istniejącej sieci bez zakłóceń •Dynamiczne Bandwidth Allocation (DBA ) mechanizm umożliwia wszystkim użytkownikom dzielić 1Gbps przepustowości racjonalnie , gwarantując niezawodne QoS.• Rapid Spanning Tree Protocol ( RSTP ) umożliwia redundantne połączenie między OLT i sieci szkieletowej .
podczas EAPS zapewnia niezawodne 50ms (pierścień).• Wspierają IGMP multicast i efektywnie wykorzystuje przepustowość . Wspierają multicast VLAN .• Obsługuje transmisję IPTV , głosu i danych jednocześnie.• Posiada bogate funkcje
OAM , takie jak konfiguracja, alarm, monitoring, wykonanie izolacji kłopoty i zarządzanie bezpieczeństwem . W tym samym czasie , obsługuje CLI / GUI zarządzania , który jest łatwy w użyciu .Parametry techniczneMaksymalna pojemność sys12. temu współczynnik sprzężenia , 1:6432G Przepustowość backplaneInterfejs 6
Wykonawcę
3
"Szansa dla Nas"
lp.
ilość
13.
Transmiter optyczny CATV 1310nm 8mW/9dBm działający w oknie transmisyjnym 1310nm. model np. OT1310-08 lub inny równoważny.
Zamienia sygnał telewizji kablowej podawany kablem koncentrycznym na sygnał
optyczny dzięki czemu można go przesyłać do recieverów za pomocą światłowodów i używając odpowiednich recieverów w wersji FTTH lub FTTB dystybuować
do klientów w budynkach. Transmiter potrafi modulować sygnał optyczny umieszczając w nim sygnał sieci kablowej zawierający również programy cyfrowe, zakres
sygnału wejściowego to 45 do 860 MHzFunkcjeModulacji intensywności ◇ , wysokiej jakości DFB◇ automatyczny układ sterowania mikroprocesorowego◇ Pre- zakłócenie obiegu◇ Niski poziom hałasu , duża moc i doskonałe reliabi◇ Przyjęcie /
obwód AGC MGC◇ wyjściowa moc optyczna 4 ~ 26mW◇ VFD , 19 " 1U standardowe ramy , RS-485 R◇ ORTEL , AOI , XESTON brand laser DFBSNMP Managment
3
Wykonawcę

załącznik nr 9 do siwz

Transkrypt

Podobne dokumenty

"Szansa dla Nas"
