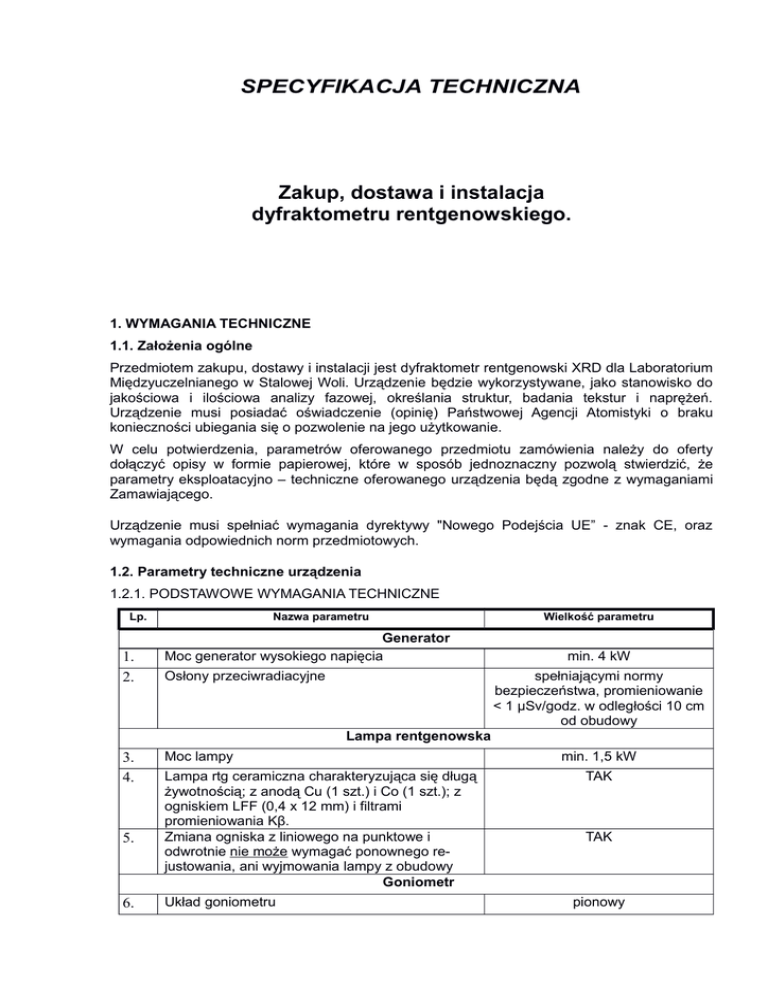

SPECYFIKACJA TECHNICZNA
Zakup, dostawa i instalacja
dyfraktometru rentgenowskiego.
1. WYMAGANIA TECHNICZNE
1.1. Założenia ogólne
Przedmiotem zakupu, dostawy i instalacji jest dyfraktometr rentgenowski XRD dla Laboratorium
Międzyuczelnianego w Stalowej Woli. Urządzenie będzie wykorzystywane, jako stanowisko do
jakościowa i ilościowa analizy fazowej, określania struktur, badania tekstur i naprężeń.
Urządzenie musi posiadać oświadczenie (opinię) Państwowej Agencji Atomistyki o braku
konieczności ubiegania się o pozwolenie na jego użytkowanie.
W celu potwierdzenia, parametrów oferowanego przedmiotu zamówienia należy do oferty
dołączyć opisy w formie papierowej, które w sposób jednoznaczny pozwolą stwierdzić, że
parametry eksploatacyjno – techniczne oferowanego urządzenia będą zgodne z wymaganiami
Zamawiającego.
Urządzenie musi spełniać wymagania dyrektywy "Nowego Podejścia UE” - znak CE, oraz
wymagania odpowiednich norm przedmiotowych.
1.2. Parametry techniczne urządzenia
1.2.1. PODSTAWOWE WYMAGANIA TECHNICZNE
Lp.
1.
2.
Nazwa parametru
Generator
Moc generator wysokiego napięcia
Osłony przeciwradiacyjne
Wielkość parametru
min. 4 kW
spełniającymi normy
bezpieczeństwa, promieniowanie
< 1 μSv/godz. w odległości 10 cm
od obudowy
Lampa rentgenowska
3.
4.
5.
6.
Moc lampy
Lampa rtg ceramiczna charakteryzująca się długą
żywotnością; z anodą Cu (1 szt.) i Co (1 szt.); z
ogniskiem LFF (0,4 x 12 mm) i filtrami
promieniowania Kβ.
Zmiana ogniska z liniowego na punktowe i
odwrotnie nie może wymagać ponownego rejustowania, ani wyjmowania lampy z obudowy
Goniometr
Układ goniometru
min. 1,5 kW
TAK
TAK
pionowy
Lp.
7.
8.
9.
Nazwa parametru
Sterowany ruch lampy i detektora z
rozdzielczością kątową 0.0001˚, niezależnym
napędem kątów Theta i 2Theta i potwierdzeniem
wartości szerokości połówkowej pierwszego
refleksu dla wzorca NIST SRM660a LaB6 =
0.026˚ 2Θ
Zakres kątowy 2Theta
Wielkość parametru
TAK
co najmniej od -110˚ do 168˚
Promień goniometru
240 mm
Optyka wiązki pierwotnej
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
Programowana OPTYKA wiązki pierwotnej z
kompletem szczelin
Szczeliny Sollera
TAK
0,04 radiana
Zwierciadło paraboliczne dające wiązkę
równoległą dla promieniowania Cu z zestawem
szczelin niskokątowych i masek wiązki
Monokapilara (cylindryczny kolimator wiazki
pierwotnej) o średnicy 0.1 mm
Specjalna szczelina z molibdenu 1/32˚ do badań
SAX
Optyka wiązki ugiętej i detekcja
TAK
Zespół optyki Bragg-Brentano zawierający stałe
szczeliny przeciwrozproszeniowe detektora
paskowego
Zespół optyki Bragg-Brentano zawierający stałe
szczeliny przeciwrozproszeniowe, zapewniające
badania odbiciowe jak i niskokątowe (SAXS) w
trybie transmisyjnym detektora 2D
Szczeliny Sollera
TAK
TAK
TAK
TAK
0,05 radiana
Kolimator wiązki ugiętej 0.18 stopnia do
reflektometrii i tekstury z kanałem szczelin
Sollera
Szybki, półprzewodnikowy, liniowy detektor
rastrowy 2D z krystalicznym monochromatorem
dla promieniowania Cu o parametrach:
- maksymalna ilość zliczeń, do co najmniej
9.000.000.000 impulsów/sek. na cały detektor
- liniowość, do co najmniej 3.000.000.000
impulsów/sek. na cały detektor
- rozdzielczość detektora poniżej – 60 µm
- apertura szczeliny odbiorczej –
programowany zakres szerokości aktywnej
- możliwości pracy 0D, 1D, 2D i 3D
- niewypełniony gazem
Stoliki prób
TAK
Stolik próbek proszkowych, do pomiaru próbek
płaskich w geometrii odbiciowej i transmisyjnej,
próbka rotująca
Stolik do mikrodyfrakcji
TAK
Stolik z uchwytem do badań próbek w kapilarach
TAK
Stolik do przygotowywania prób proszkowych
TAK
TAK
TAK
Lp.
Nazwa parametru
Wielkość parametru
24.
Koło z przesuwem osi chi-phi i z. Wszystkie osie
sterowane komputerowo. Zakres obrotu Phi 720º,
chi 95º, maksymalna wysokość próbki (Z) 64 mm,
maksymalna waga próbki 2 kg
Uchwyty próbek
TAK
25.
Uchwyty do próbek proszkowych o średnicy
16 mm z możliwością obrotu
Uchwyty do próbek stałych o max. średnicy
46 mm z możliwością obrotu
Uchwyty próbek wraz z wkładami do badań
transmisyjnych z możliwością obrotu
Podkłady bezodbiciowe Si
3 szt.
Folia mylarowa do badań SAXS (rolka 2500 m)
1 szt.
26.
27.
28.
29.
3 szt.
3 szt.
2 szt.
Oprogramowanie
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
Program sterujący pracą dyfraktometru i
zbieraniem danych
Program do identyfikacji fazowej i analizy
Rietvelda współpracujący z kartoteka ICDD
(na min. 5 stanowisk komp.)
Program do konwertowania danych w 2D
(na min. 5 stanowisk komp.)
Program do analizy naprężeń z możliwością
analizy naprężeń między warstwami
(na min. 5 stanowisk komp.)
Program do analizy tekstury
(na min. 5 stanowisk komp.)
Program do analizy badań SAXS
(na min. 5 stanowisk komp.)
Program do reflektometrii
(na min. 5 stanowisk komp.)
Program do analizy warstw epitaksjalnych
(na min. 5 stanowisk komp.)
Baza danych PDF-4+
TAK
Komputer zgodny z konfiguracją ZALECANĄ (nie
minimalną) przez producenta, monitor LCD min.
21”, drukarka laserowa, mysz optyczna
Podstawowe oprogramowanie biurowe: arkusz
kalkulacyjny i edytor tekstu, z możliwością pełnej
edycji dokumentów w formatach .xlsx i .docx, z
możliwością bezpośredniego zapisu do
formatu .pdf
Wyposażenie dodatkowe
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
w języku polskim
Układ chłodzenia zapewniający chłodzenie
dyfraktometru pracujący w trybie woda-woda
Kompresor bezolejowy lub olejowy z filtrem oleju,
poziom hałasu ≤ 45dB, 230V/50Hz
Próbki weryfikująca do badań SAXS
TAK
Mikroskop centrujący
TAK
Wszystkie elementy optyki oraz stoliki muszą
zapewniać możliwość szybkiej wymiany bez
konieczności re-justowania dyfraktometru
TAK
TAK
TAK
Lp.
Nazwa parametru
Wielkość parametru
46.
Wymienione elementy dyfraktometru powinny być
fabrycznie prejustowane i wykonane z materiału
o wysokiej trwałości (stal hartowana)
zapewniającego pracę bez konieczności
justowania
TAK
1.2.2. WYMAGANIA DODATKOWE
Lp.
1.
2.
3.
4.
5.
6.
7.
Nazwa
Opis
Szkolenie (min. 3 dni) w zakresie obsługi przyrządu,
urządzeń dodatkowych i pakietów oprogramowania w
miejscu użytkowania aparatury w terminie uzgodnionym
przez obie strony (dla min. 2 osób)
Szkolenie (min. 4 dni) aplikacyjne w zakresie
zaawansowanej obsługi dyfraktometru i użytkowania
oprogramowania w miejscu użytkowania aparatury w
terminie uzgodnionym przez obie strony (dla min. 2 osób)
TAK
Szkolenie w zakresie podstaw dyfrakcji i obsługi
dyfraktometru w certyfikowanym laboratorium producenta
(min. 5 dni)
Instrukcja obsługi i dokumentacja techniczna w języku
polskim.
Oferent musi posiadać zezwolenie Państwowej Agencji
Atomistyki na uruchamianie dyfraktometrów
rentgenowskich
Czas reakcji serwisu nie dłuższy niż 48 godzin1
Okres pełnej gwarancji zarówno na całe urządzenie jak i
wszystkie podzespoły
TAK
TAK
TAK
TAK
TAK
minimum 24 miesięcy
2. PARAMETRY TRANSPORTOWO – INSTALACYJNE
Koszt transportu, instalacji i uruchomienia urządzenia ponosi dostawca. Odbiór urządzenia
nastąpi w oparciu o przeprowadzone badanie detalu dostarczonego przez zamawiającego.
3. TERMIN WYKONANIA
Czas realizacji dostawy urządzenia: Urządzenia stanowiące wyposażenie Laboratorium
Międzyuczelnianego w Stalowej Woli oraz wszystkie części składowe powinny być dostarczone
w terminie 5 miesięcy od dnia zawarcia umowy
1
Czas reakcji serwisu jest to okres czasu, jaki upływa od chwili zgłoszenia awarii do momentu przyjazdu
serwisanta do miejsca zainstalowania urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii
(usterki) na drodze konsultacji telefonicznych
