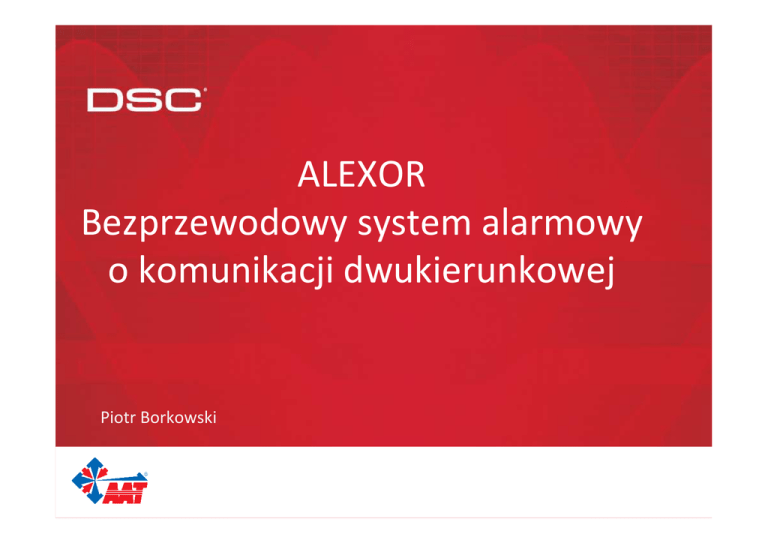

ALEXOR
Bezprzewodowy system alarmowy
o komunikacji dwukierunkowej
Piotr Borkowski
Program prezentacji
Program prezentacji
•
•
•
•
•
Bezprzewodowy system ALEXOR
Główne cechy systemu
Specyfikacja techniczna
Kompatybilne urządzenia bezprzewodowe
Opis systemu oraz poszczególnych urządzeń bezprzewodowych
ALEXOR
Bezprzewodowy system alarmowy
Rodzina produktów
2-Way Wireless Security Suite
PC9155 - Dwukierunkowy system bezprzewodowy
Istnieją
ące urzą
ądzenia
bezprzewodowe
WT5500
Bezprzewodowa klawiatura z
czytnikiem breloków zbliż
żeniowych
PC9155
Bezprzewodowa
centrala alarmowa
GS2065, TL265GS
Komunikator alarmowy
GSM/GPRS, TCP/IP
WT4989
Bezprzewodowy pilot
z wyś
świetlaczem LCD
WS4985
Czujka zalania wodą
ą
WT4901
Sygnalizator
wewnę
ętrzny
WT4911
Sygnalizator zewnę
ętrzny
PC9155
Główne cechy systemu
2-Way Wireless Security Suite
Główne cechy systemu
Głłówne cechy i funkcje systemu
• W pełłni bezprzewodowy system alarmowy
• Wykonanie przy zastosowaniu bezołłowiowej technologii SMD
• Zgodność
ść z Europejską
ą normą
ą EN50131-1/3
• Nowoczesny design
• Obsłługa urzą
ądzeń
ń o komunikacji dwu jak i jednokierunkowej
• Funkcja automatycznego przypisywania urzą
ądzeń
ń
bezprzewodowych
• Szablony programowania
• Funkcja sprawdzania kodu identyfikacyjnego systemu
• Alternatywna komunikacja poprzez sieć
ć GSM/GPRS lub sieć
ć IP
Główne cechy systemu
Głłówne cechy i funkcje systemu
• Moż
żliwość
ść zdalnego lub lokalnego programowania
• 4 numery telefonów
• 2 zaciski I/O które mogą
ą być
ć zaprogramowane jako wyjś
ścia PGM
lub przewodowe linie dozorowe
• Wbudowany sygnalizator akustyczny o mocy 85dB
• Funkcje redukcji fałłszywych alarmów
• Wbudowany transformator
• Podwójne zabezpieczenie antysabotaż
żowe przed otwarciem lub
oderwaniem od ściany
• 24 godzinne podtrzymanie baterii
Specyfikacja techniczna
2-Way Wireless Security Suite
Specyfikacja techniczna
Specyfikacja techniczna
Maks. ilość
ść obsłługiwanych linii
• 34 linie (32 bezprzewodowe, 2 przewodowe)
Maks. ilość
ść obsłługiwanych pilotów
• 16
Maks. ilość
ść obsłługiwanych kart zbliż
żeniowych
• 17
Maks. ilość
ść obsłługiwanych wyjść
ść PGM
•2
Maks. ilość
ść kodów uż
żytkownika
• 17 (16 kodów użytkownika, 1 kod główny)
Specyfikacja techniczna
Specyfikacja techniczna
Obsłługiwane formaty transmisji
• Wolne impulsowe
• Szybkie tonowe SIA, Contact ID,
• Powiadomienie osobiste
Maks. liczba obsłługiwanych klawiatur
• 4 (WT5500)
Maks. liczba obsłługiwanych sygnalizatorów
• 4 (kombinacja WT4901/WT4911)
Zasilanie
• 16.5V~, 20VA
Akumulator
• 12V=, 2.3 Ah
Specyfikacja techniczna
Specyfikacja techniczna
Obciąż
ążalność
ść wyjś
ścia AUX
ąż
• 12V=, 200mA (max.)
Obciąż
ążalność
ść wyjść
ść PGM
ąż
• 50mA (Max.)
Rejestr zdarzeń
ń
• 500 zdarzeń
Kompatybilne urzą
ądzenia bezprzewodowe
• Wszystkie urządzenia DSC 433Mhz
(o komunikacji jedno jak i dwukierunkowej)
Kompatybilne komunikatory alarmowe
• GS2065 – Komunikator alarmowy GSM/GPRS
• TL265GS – Komunikator alarmowy o komunikacji
dwutorowej GSM/GPRS oraz TCP/IP
Opis systemu oraz poszczególnych
urządzeń
2-Way Wireless Security Suite
PC9155 Przedni panel
PC9155 – Diody statusu
Gotowość
ść – centrala jest
gotowa do włączenia
Dozór – system jest
włączony w dozór
Usterka – w systemie
występują usterki
Zasilanie AC – dioda AC
aktywna gdy zasilanie AC
obecne
Usterka komunikatora
Usterka sieci TCP/IP
Siła sygnału GPRS – siła
sygnału optymalna
Wewnętrzny
sygnalizator
Siła sygnału GPRS – siła
sygnału minimalna
PC9155 Tylna obudowa
PC9155 – Kanałły przewodowe
Network cable
channel
Do sieci TCP/IP
Do wejść/wyjść
Zone wire channel
PGM
AC power wire
channel
Do zasilania AC
Do linii
telefonicznej
Telephone
WT5500 – Klawiatura LCD
o komunikacji dwukierunkowej
2-Way Wireless Security Suite
WT5500
WT5500 – Klawiatura LCD
Opis:
WT5500 jest w pełni nadzorowaną bezprzewodową klawiaturą LCD
o komunikacji dwukierunkowej
Specyfikacja:
• Temperatura pracy: -6 ºC do +54 ºC
• Zewnętrzne źródło zasilania: 4.5V @ 0.5A
• Baterie: ( 4xAA 1,5V, alkaiczne)
• Żywotność baterii do 3 lat
• Pobór prądu: 50mA
WT5500
WT5500 – Klawiatura LCD
Charakterystyka:
• 32 znakowy wyświetlacz LCD (2x16)
• Menu w 8 językach
• Łatwe programowanie
• 5 programowalnych przycisków funkcyjnych
• Czujnik zmierzchu
• Funkcja wielotonowego gongu dla każdej z
linii
• Funkcja automatycznego wygaszania
wyświetlacza i przycisków
• Funkcja wyświetlania temperatury panującej
na zewnątrz
WT5500
WT5500 – Klawiatura LCD
Charakterystyka:
• Podwójne zabezpieczenie antysabotażowe
przed otwarciem i oderwaniem od ściany
• Możliwość montażu na ścianie lub
postawienia na biurku
• Średni czas żywotności baterii 3 lata
• Maks. 4 klawiatury w systemie
• Wbudowany czytnik zbliżeniowy (WT5500P)
Breloki zbliż
żeniowe:
• Maks. 17 w systemie
• Aktywacja czytnika zbliżeniowego nie
wymaga naciśnięcia przycisku
WT5500
WT5500 – Klawiatura LCD
Dodatkowe informacje:
Dostę
ępne modele:
WT5500 (model standardowy)
WT5500P (model z czytnikiem)
Dostę
ępne akcesoria:
WT5500DMK – podstawka wraz
z zasilaczem
PT4 – Brelok zbliżeniowy
WT5500
WT5500 – Klawiatura LCD, opis przycisków
16
1
2
15
3
SYSTEM GOTOWY
DO WŁĄCZENIA
14
4
13
5
6
12
7
11
8
10
9
Diody statusu
1. Dioda „GOTOWOŚĆ
ŚĆ”
ŚĆ
2. Dioda „DOZÓR”
3. Dioda „USTERKA”
4. Dioda „Zasilanie”
Przyciski funkcyjne
5. Włączenie domowe
6. Włączenie zwykłe
7. Gong
8. Menu blokowania linii
9. Szybkie wyjście
Przyciski specjalne
10. Alarm „PANIKA”
11. Alarm „POMOC”
12. Alarm „POŻAR”
Inne
13. Kursory
14. Czytnik zbliżeniowy (tylko WT5500P)
15.Czujnik zmierzchowy
16. Wyświetlacz LCD
WT4901 – Sygnalizator wewnętrzny
o komunikacji dwukierunkowej
2-Way Wireless Security Suite
WT4901
WT4901 – Sygnalizator wewnę
ętrzny
Opis:
WT4901 jest w pełni nadzorowanym wewnętrznym sygnalizatorem o
komunikacji dwukierunkowej
Specyfikacja:
• Temperatura pracy: -10 ºC do +55 ºC
• Baterie: (4) AA 1,5V alkaiczne
• Żywotność baterii: 2 lata
• Niski stan napięcia baterii: 5.6 V
• Natężenie dżwięku: 85dB @ 3m
WT4901
WT4901 – Sygnalizator wewnę
ętrzny
Charakterystyka:
• Głośna sygnalizacja alarmu,
gongu, czasu na wejście/wyjście,
usterek systemowych
• Nadzorowany stan baterii
• Sabotaż otwarcia oraz oderwania
od ściany
Działłanie
Typ sygnalizacji:
Ciągła (Włamanie)
Impulsowa (Pożar)
Specjalna (Pożar)
Specjalna (Tlenek węgla)
Dodatkowe sygnałły:
Wynik testu lokalizacji
Głośna sygnalizacja
włączenia/wyłączenia systemu
Sygnalizacja dźwięku gongu
Test systemu
Sygnalizacja usterek
systemowych
WT4911 – Sygnalizator zewnętrzny o
komunikacji dwukierunkowej
2-Way Wireless Security Suite
WT4911
WT4911 – Sygnalizator zewnę
ętrzny
Opis:
WT4911 jest w pełni nadzorowanym zewnętrznym sygnalizatorem o
komunikacji dwukierunkowej
Specyfikacja:
• Temperatura pracy: -35 ºC do 70 ºC
• Bateria: 1 ‘D’ litowa
• Żywotność baterii: 4 lata
• Niski stan napięcia baterii : 5.6 V
• Natężenie dźwięku: 105dB @ 1m
WT4911
WT4911 – Sygnalizator zewnę
ętrzny
Charakterystyka:
• Optyczna oraz akustyczna
sygnalizacja alarmu, wł/wył systemu
• Wysyłanie informacji o temp.
otoczenia do klawiatur WT5500
• Nadzorowany stan baterii
• Sabotaż otwarcia oraz oderwania
od ściany
• Klasa ochrony obudowy IP34
• Lampa dostępna w kolorze
czerwonym
• Duża powierzchnia na logo firmy
Działłanie
Typ sygnalizacji:
Ciągła (Włamanie)
Impulsowa (Pożar)
Specjalna (Pożar)
Specjalna (Tlenek węgla)
Dodatkowe sygnałły:
Wynik testu lokalizacji
Głośna sygnalizacja
włączenia/wyłączenia
systemu
WT4989 – Bezprzewodowy brelok o
komunikacji dwukierunkowej
2-Way Wireless Security Suite
WT4989
WT4989 – Brelok (pilot) bezprzewodowy
Opis:
WT4989 to brelok o komunikacji dwukierunkowej posiadający 5
przycisków funkcyjnych, wyświetlacz LCD oraz wbudowany brzęczyk
Specyfikacja:
• Częstotliwość pracy: 433MHz
• Baterie: 2 x CR2032, 3V litowe
• Żywotność baterii: 3 lata
• Wymiary: 75mm x 40mm x 16mm
• Waga: 41g
WT4989
WT4989 – Brelok (pilot) bezprzewodowy
Charakterystyka:
• Wbudowany wyświetlacz LCD
• Wbudowany brzęczyk
• 4 przyciski funkcyjne z możliwością
zaprogramowania 6 różnych funkcji
• Przycisk statusu systemu
• Funkcja blokady przycisków
• Informacja o alarmach w systemie
• Wodoodporny
• Wielofunkcyjny klips do paska w zestawie
WT4989
WT4989 – Brelok (pilot) bezprzewodowy
Ikony Statusu
(S = świeci, F = miga, X= świeci i miga na przemian)
(S) Usterki
(S) Wyłączenie - gotowość, (F) brak gotowości
(S) Włączenie w trybie zwykłym
(S) Włączenie w trybie domowym
(S) Włączenie w trybie nocnym
(S) Niskie napięcie baterii, (F) Bateria rozładowana
(F) Włączenie w trybie zwykłym [*][9]
(F) Włączenie w trybie domowym [*][9]
(F) Włączenie w trybie nocnym [*][9]
(X) Włączenie zwykłe - czas na wyjście
(X) Włączenie domowe - czas na wyjście
(X) Włączenie nocne - czas na wyjście
(F) Blokada przycisków aktywna
WS4985 – Czujka zalania wodą
2-Way Wireless Security Suite
WS4985
WS4985 – Czujka zalania wodą
ą
Opis:
WS4985 to bezprzewodowa czujka zalania wodą o komunikacji
jednokierunkowej
Specyfikacja:
• Częstotliwość pracy: 433MHz
• Bateria: CR2032, 3V litowa
• Żywotność baterii: 3 lata
• Wymiary: 75mm x 40mm x 16mm
• Waga: 41g
WS4985
WS4985 – Czujka zalania wodą
ą
Nadajnik
Przewody czujnika
Otwory do
montaż
żu na ścianie
Nadajnik
Otwory do
Sondy montaż
żu na podłłodze
Przewód
czujnika
Unikać
ć montaż
żu
urzą
ądzenia blisko
metalowych
powierzchni
Pralka
Czujnik
Kanałł
Podłłoga
GS2065 – Komunikator alarmowy
GSM/GPRS
2-Way Wireless Security Suite
GS2065
GS2065 – Komunikator alarmowy GSM/GPRS
Opis:
GS2065 może pracować jako pomocniczy lub podstawowy komunikator
alarmowy wysyłający kody raportujące na stacje monitorowania poprzez
sieć GSM/GPRS
Specyfikacja:
• Wymiary : 100mm x 150mm x 15mm
• Waga : 68 g
• Zasilanie : 10 ÷ 13.8 V (ze złącza PC-Link)
• Pobór prądu : 100 mA przy 12V
(400 mA podczas transmisji GSM)
• Temperatura pracy : 5 º C ÷ 40º C
GS2065
GS2065 – Komunikator alarmowy GSM/GPRS
Charakterystyka:
• Możliwość pracy jako podstawowy lub pomocniczy
komunikator alarmowy
• Możliwość zdalnego programowania centrali poprzez
GSM/GPRS
• Nadzór sygnałów kontrolnych poprzez sieć
GSM/GPRS
• Kodowanie kluczem 128bitów AES
• Pełne raportowanie zdarzeń
• Obsługa formatu SIA
• Status usterek oraz siły sygnału
• Cztery zakresy częstotliwości pracy 850/1900MHz,
900/1800MHz
GS2065
GS2065 – Komunikator alarmowy GSM/GPRS
Kompatybilne odbiorniki:
Sur-Gard System I : wersja 1.30 lub wyższa
Sur-Gard System II: wersja 1.30 lub wyższa
Sur-Gard SG-DRL3-IP: wersja 2.20 lub wyższa (dla Sur-Gard System III)
Urządzenia bezprzewodowe będące
w dotychczasowej ofercie
2-Way Wireless Security Suite
WS4904W
Pasywna czujka podczerwieni WS4904W/433
Opis:
WS4904W to bezprzewodowa pasywna czujka podczerwieni o komunikacji
jednokierunkowej
Specyfikacja:
• Zasię
ęgi:
soczewka szerokokątna: 15,2m x 18,3 m
soczewka korytarzowa: 24,4 m x 3,2 m
soczewka kurtynowa: 15,2 m x 1,3 m
soczewka "pet alley": 15,2 m x 18,3 m
• Bateria: 1 litowa 3V
• Stan baterii: nadzorowany
• Czułłość
ść:
ść 2 poziomy
• Sabotaż
ż: natychmiastowy po zdjęciu obudowy
WS4904W
Pasywna czujka podczerwieni WS4904W/433
Charakterystyka:
• Soczewka szerokokątna w wyposażeniu
• Opcjonalne soczewki: korytarzowa, kurtynowa i "pet alley"
• Wysoka odporność na fałszywe alarmy
• Stan sabotażu po zdjęciu z uchwytu
• Funkcja oszczędzania baterii
• Zmiana czułości detekcji: szybka, wolna
• Wysoka skuteczność detekcji
• Bateria litowa w wyposażeniu
WS4904PW
Pasywna czujka podczerwieni WS4904PW/433
Opis:
WS4904PW to bezprzewodowa pasywna czujka podczerwieni o
komunikacji jednokierunkowej odporna na obecność zwierząt do 27kg
Specyfikacja:
• Zasię
ęgi: 12,2m x 12,2 m
• Bateria: 1 litowa 3V
• Stan baterii: nadzorowany
• Czułłość
ść:
ść 2 poziomy
• Sabotaż
ż: natychmiastowy po zdjęciu obudowy
WS4904PW
Pasywna czujka podczerwieni WS4904PW/433
Charakterystyka:
• Specjalnie zaprojektowana soczewka szerokokątna
• Algorytm detekcji pozwala na ignorowanie zwierząt o masie do 27,3 kg
• Wysoka odporność na fałszywe alarmy
• Stan sabotażu po zdjęciu z uchwytu
• Funkcja oszczędzania baterii
• Zmiana czułości detekcji: szybka, wolna
• Wysoka skuteczność detekcji
• Bateria litowa w wyposażeniu
WS4916
Czujka dymu i temperatury WS4916/433
Opis:
WS4916 to bezprzewodowa czujka dymu oraz temperatury o komunikacji
jednokierunkowej
Specyfikacja:
• Wymiary zewnę
ętrzne: 147 (śred) mm x 52 (wys) mm
• Znamionowe napię
ęcie pracy: 6V=
• Czułłość
ść:
ść 0,17 - 0,23 db/m
• Bateria: 2 x litowa 3V
• Stan baterii: nadzorowany
• Sabotaż
ż: otwarcie obudowy
• Temperatura pracy: 0°C - 37,8°C
• Dopuszczalna wilgotność
ść:
ść 5 % - 95 % bez kondensacji
WS4916
Czujka dymu i temperatury WS4916/433
Charakterystyka:
• Budowa komory chroniona
patentem
• Duża odporność na kurz i
przewiewy
• Wskaźnik LED
• Wbudowany sygnalizator
akustyczny
• Funkcja Autotestowania co
50 sek.
• Przycisk testu ręcznego
•
•
•
•
•
Nadzorowany stan baterii
Stan sabotażu po otwarciu obudowy
Baterie w wyposażeniu
Wygodny i szybki montaż
Wbudowany czujnik temperatury (alarm
powyżej 57°C)
• Sygnalizacja usterki i niskiej czułości
WS4945
Czujka kontaktronowa WS4945/433
Opis:
WS4945/433 to bezprzewodowa czujka kontaktronowa o komunikacji
jednokierunkowej
Specyfikacja:
•Zasię
ęg: szczelina nie większa niż 1,6 cm
•Typ baterii: 1 litowa 3V
•Stan baterii: nadzorowany
•Wejś
ście NC: długość przyłącza – maks. 90 cm
•Sabotaż
ż: otwarcie obudowy lub oderwanie od ściany
WS4945
Czujka kontaktronowa WS4945/433
Charakterystyka
• Wygodny i szybki montaż
• W komplecie magnes do montażu nawierzchniowego
• Wejście NC – możliwość pracy jako nadajnik uniwersalny
• Nadzorowany stan baterii
• Sabotaż przy otwarciu obudowy
• Sabotaż po oderwaniu od ściany
• Mały pobór prądu
• Bateria litowa w zestawie
WS4975
Czujka kontaktronowa WS4975/433
Opis:
WS4975/433 to bezprzewodowa czujka kontaktronowa o komunikacji
jednokierunkowej, charakteryzująca się niewielkimi wymiarami
Specyfikacja:
• Zasię
ęg: szczelina nie większa niż 1,6 cm
• Typ baterii: 1 litowa 3V
• Żywotność
ść baterii: 5 lat
• Stan baterii: nadzorowany
• Sabotaż
ż: otwarcie obudowy
• Temperatura pracy: -10°C - +50°C
• Wymiary (mm): 57 x 25,4 x 4,8
WS4975
Czujka kontaktronowa WS4975/433
Charakterystyka
• Wygodny i szybki montaż
• W komplecie magnes do montażu nawierzchniowego
• Nadzorowany stan baterii
• Sabotaż przy otwarciu obudowy
• Mały pobór prądu
• Bateria litowa i taśma obustronnie klejąca w wyposażeniu
• Zgodność z dyrektywą RoHS i CE
WS4939
Brelok bezprzewodowy WS4939/433
Opis:
WS4939/433 to bezprzewodowy brelok pozwalający realizować funkcje
sterowania systemem alarmowym
Specyfikacja:
Typ baterii: 2 baterie litowe
Stan baterii: Stan baterii
WS4939
Brelok bezprzewodowy WS4939/433
Charakterystyka:
• 4 programowalne przyciski
• Włączenie zwykłe
• Włączenie domowe
• Wyłączenie
• Pożar
• Wezwanie pomocy
• Panika i inne
• Nadzorowany stan baterii
• Baterie w wyposażeniu
• Maksimum 16 breloków w systemie
WS912L
Czujka zbicia szyby WLS912L/433
Opis:
WLS912L/433 to bezprzewodowa czujka zbicia szyby o komunikacji
jednokierunkowej
Specyfikacja:
• Zasięg: maksymalnie 7,6m
• Typ baterii: 2 baterie litowe 3V
• Stan baterii: nadzorowany
• Sabotaż: otwarcie obudowy
WS912L
Czujka zbicia szyby WLS912L/433
Charakterystyka:
• Dookólna charakterystyka odbioru
• Możliwość stosowania z różnymi rodzajami szkła
• Wysoka odporność na fałszywe alarmy
• 2 poziomy czułości
• Nadzorowany stan baterii
• Stan sabotażu po otwarciu obudowy
• Mały pobór prądu
• Baterie litowe w wyposażeniu
• Wygodny i szybki montaż
• Testowanie testerem AFT-100
Dzię
Dziękujemy
kujemy za uwagę
uwagę
