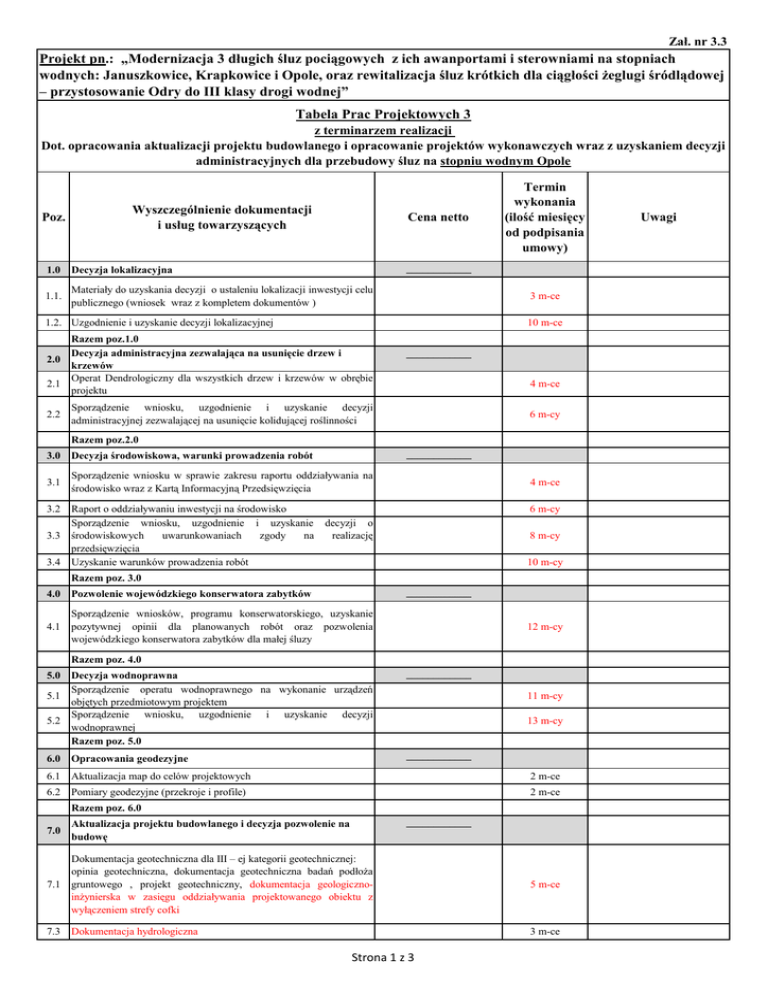

Zał. nr 3.3
Projekt pn.: „Modernizacja 3 długich śluz pociągowych z ich awanportami i sterowniami na stopniach
wodnych: Januszkowice, Krapkowice i Opole, oraz rewitalizacja śluz krótkich dla ciągłości żeglugi śródlądowej
– przystosowanie Odry do III klasy drogi wodnej”
Tabela Prac Projektowych 3
z terminarzem realizacji
Dot. opracowania aktualizacji projektu budowlanego i opracowanie projektów wykonawczych wraz z uzyskaniem decyzji
administracyjnych dla przebudowy śluz na stopniu wodnym Opole
Poz.
Wyszczególnienie dokumentacji
i usług towarzyszących
Cena netto
____________
1.0
Decyzja lokalizacyjna
1.1.
Materiały do uzyskania decyzji o ustaleniu lokalizacji inwestycji celu
publicznego (wniosek wraz z kompletem dokumentów )
3 m-ce
1.2. Uzgodnienie i uzyskanie decyzji lokalizacyjnej
2.0
2.1
2.2
Termin
wykonania
(ilość miesięcy
od podpisania
umowy)
10 m-ce
Razem poz.1.0
Decyzja administracyjna zezwalająca na usunięcie drzew i
krzewów
Operat Dendrologiczny dla wszystkich drzew i krzewów w obrębie
projektu
____________
4 m-ce
Sporządzenie wniosku, uzgodnienie i uzyskanie decyzji
administracyjnej zezwalającej na usunięcie kolidującej roślinności
6 m-cy
Razem poz.2.0
____________
3.0
Decyzja środowiskowa, warunki prowadzenia robót
3.1
Sporządzenie wniosku w sprawie zakresu raportu oddziaływania na
środowisko wraz z Kartą Informacyjną Przedsięwzięcia
3.2
3.3
3.4
Raport o oddziaływaniu inwestycji na środowisko
Sporządzenie wniosku, uzgodnienie i uzyskanie
środowiskowych
uwarunkowaniach
zgody
na
przedsięwzięcia
Uzyskanie warunków prowadzenia robót
4 m-ce
6 m-cy
decyzji o
realizację
8 m-cy
10 m-cy
Razem poz. 3.0
____________
4.0
Pozwolenie wojewódzkiego konserwatora zabytków
4.1
Sporządzenie wniosków, programu konserwatorskiego, uzyskanie
pozytywnej opinii dla planowanych robót oraz pozwolenia
wojewódzkiego konserwatora zabytków dla małej śluzy
12 m-cy
Razem poz. 4.0
Decyzja wodnoprawna
Sporządzenie operatu wodnoprawnego na wykonanie urządzeń
objętych przedmiotowym projektem
Sporządzenie wniosku, uzgodnienie i uzyskanie decyzji
wodnoprawnej
Razem poz. 5.0
____________
6.0
Opracowania geodezyjne
____________
6.1
Aktualizacja map do celów projektowych
2 m-ce
6.2
Pomiary geodezyjne (przekroje i profile)
2 m-ce
5.0
5.1
5.2
11 m-cy
13 m-cy
Razem poz. 6.0
____________
7.0
Aktualizacja projektu budowlanego i decyzja pozwolenie na
budowę
7.1
Dokumentacja geotechniczna dla III – ej kategorii geotechnicznej:
opinia geotechniczna, dokumentacja geotechniczna badań podłoża
gruntowego , projekt geotechniczny, dokumentacja geologicznoinżynierska w zasięgu oddziaływania projektowanego obiektu z
wyłączeniem strefy cofki
5 m-ce
7.3
Dokumentacja hydrologiczna
3 m-ce
Strona 1 z 3
Uwagi
7.4
Dokumentacja hydrogeologiczna
w zasięgu
projektowanego obiektu z wyłączeniem strefy cofki
7.5
Koncepcja i analiza możliwości wykonania systemu hydraulicznego
do przerzutu wód pomiędzy sąsiadującymi śluzami
3 m-ce
7.6
Koncepcja i analiza możliwości wykonania śluzy o szerokości 12m w
miejscu małej z uwzględnieniem lokalnych utrudnień.
3 m-c
7.7
Aktualizacja istniejącego PB pn. "Remont śluzy małej oraz
przebudowy śluzy pociągowej wraz z towarzyszącą infrastrukturą ..."
w zakresie przebudowy małej śluzy na śluzę o szer. 12m i dł. 190 m
oraz przebudowy zaplecza socjalno-magazynowego, z przedmiarem
robót i dostaw opracowanych na podstawie zaktualizowanego PB
6 m-cy
7.8
7.9
8.0
oddziaływania
Informacja terenowo-prawna
Sporządzenie wniosku, uzgodnienie i uzyskanie decyzji pozwolenie
na budowę dla wszystkich projektowanych obiektów na
przedmiotowym stopniu wodnym wraz z wymaganymi zwolnieniami
od zakazów lub innymi odstąpieniami niezbędnymi w postępowaniu
administracyjnym
Razem poz. 7.0.
Projekty wykonawcze przebudowy śluzy pociągowej w Opolu
wraz z przedmiarami robót i dostaw
5 m-cy
2 m-ce
16 m-cy
____________
8.1
PW przebudowy głowy górnej - część konstrukcyjno-budowlana
18 m-cy
8.2
PW przebudowy głowy górnej - część mechaniczna
18 m-cy
8.3
PW przebudowy głowy górnej - część hydrauliczna
18 m-cy
8.4
PW przebudowy głowy górnej - część elektryczna
18 m-cy
8.5
PW przebudowy głowy dolnej - część konstrukcyjno-budowlana
18 m-cy
8.6
PW przebudowy głowy dolnej - część mechaniczna
18 m-cy
8.7
PW przebudowy głowy dolnej - część hydrauliczna
18 m-cy
8.8
PW przebudowy głowy dolnej - część elektryczna
18 m-cy
8.9
Pw przebudowy komory śluzy , peronu
PW zamknięć remontowych śluzy od WD i od WG wraz z miejscem
8.10 składowania zamknięć remontowych i instrukcją ich montażu
9.0
9.1
9.2
9.3
9.4
9.5
9.6
10.0
10.1
10.2
10.3
10.4
10.5
Razem poz. 8.0
Projekty wykonawcze dla przebudowy małej śluzy Opole na
śluzę o szer. 12 m i dł. 190m wraz z przedmiarami robót i
dostaw
PW rozbiórki elementów małej śluzy
PW przebudowy małej śluzy na śluzę o szer. 12 m i dł. 190 m - część
hydrotechniczna
PW przebudowy małej śluzy na śluzę o szer. 12 m i dł. 190 m część konstrukcyjno-budowlana
PW przebudowy małej śluzy na śluzę o szer. 12 m i dł. 190 m część technologiczno-mechaniczna
PW przebudowy małej śluzy na śluzę o szer. 12 m i dł. 190 m część elektryczna
PW zamknięć remontowych śluzy od WD i od WG wraz z miejscem
składowania zamknięć remontowych i instrukcją ich montażu
Razem poz. 9.0
Projekty wykonawcze dla wspólnych elementów obydwu śluz
wraz przedmiarami robót i dostaw
PW systemu hydraulicznego pomiędzy śluzami zapewniającego
możliwość wykorzystania do śluzowania wody znajdującej się w
sąsiedniej komorze
PW zagospodarowania terenu z elementami małej architektury i
zieleni wokół obydwu śluz
PW przebudowy sterowni śluzowej (wentylacja klimatyzacja i
ogrzewanie)
PW wyposażenia oraz instalacji odwodnieniowej komór śluz wraz
aparaturą kontrolno-pomiarową (łatami wodowskazowymi, reperami,
sondami od wody górnej i dolnej w awanportach śluzowych i w
komorach śluzowych).
PW budowy awanportów śluzowych od WG i WD wraz z
kierownicami i postojowiskami łodzi roboczych na WG i WD.
18 m-cy
18 m-cy
____________
18 m-cy
18 m-cy
18 m-cy
18 m-cy
18 m-cy
18 m-cy
____________
Strona 2 z 3
18 m-cy
18 m-cy
18 m-cy
18 m-cy
18 m-cy
10.6 PW rozbiórki drewnianej szopy.
PW budowy budynku socjalno-magazynowego z garażami. Część
10.7 socjalna dla 11 pracowników + kierownik, garaż na 2 ciągniki (woda
z wodociągu, odprowadzanie ścieków do sieci)
Razem poz.10.0
11.0 Dokumentacja przetargowa
Kosztorysy inwestorskie robót, dostaw i usług dla każdego zadania w
układzie kosztorysowym powiązane ze specyfikacją techniczną
11.1
wykonania i odbioru oraz wspólnym słownikiem zamówień CPV
18 m-cy
18 m-cy
____________
19 m-cy
Przedmiar robót, dostaw i usług dla każdego zadania w układzie
kosztorysowym powiązane ze specyfikacją techniczną wykonania i
11.2 odbioru oraz wspólnym słownikiem zamówień CPV + zestawienie
przedmiarów w układzie kosztorysowym z obiektami dla całego
przedsięwzięcia
Zbiorcze zestawienie kosztów ZZK oraz harmonogram realizacji
przedsięwzięcia w oparciu o kosztorysy inwestorskie z przedmiarem
11.3
robót i dostaw oraz usług wg kosztorysów i preliminarzy kosztów dla
nakładów innych
19 m-cy
19 m-cy
Specyfikacja Techniczna oraz Szczegółowe Specyfikacje Techniczne
11.4 wykonania i odbioru robót oraz konstrukcji dla przedsięwzięcia wraz
z dyrektywnym harmonogramem robót budowlanych.
19 m-cy
Wytyczne Techniczno-Eksploatacyjne dostaw urządzeń i aparatury
dotyczące: systemów automatycznego sterowania i monitoringu
urządzeń śluzowych (AKPiA), telewizji przemysłowej (CCTV),
teletechniki, systemów pożarowych (SSP), systemów sygnalizacji
11.5
włamania i napadu (SSWiN), systemów sygnalizacji nawigacyjnej,
urządzeń klimatyzujących w sterowni śluzowej, przy zachowaniu
kompatybilności z urządzeniami będącymi w zasobach
zamawiającego.
19 m-cy
Wytyczne Techniczno-Eksploatacyjne dostaw urządzeń napędów
hydraulicznych wrót i zamknięć kanałów obiegowych
19 m-cy
11.6
Razem poz. 11.0.
____________
12.0 Instrukcje i usługi towarzyszące
12.1
12.2
12.3
12.4
12.4a
Wytyczne planu bezpieczeństwa i ochrony zdrowia w trakcie
realizacji przebudowy śluz wraz z obiektami towarzyszącymi
Instrukcje przeciwpowodziowe na czas prowadzenia robót
budowlano-montażowych na obu śluzach
Instrukcja gospodarowania wodą (po przebudowie)
Instrukcja obsługi i eksploatacji śluz po przebudowie - część ogólna,
mechaniczna i elektryczna oraz stanowiskowa
Instrukcja obsługi i eksploatacji śluz na czas prowadzenia robót część ogólna, mechaniczna i elektryczna oraz stanowiskowa
12.5 Charakterystyki energetyczne dla budynków objętych projektem
12.6
20 m-cy
20 m-cy
20 m-cy
76 m-cy
20 m-cy
76 m-cy
Paszportyzacja śluz po przebudowie z obiektami towarzyszącymi część hydrotechniczna, elektryczna i mechaniczna
76 m-cy
12.7 Nadzory autorskie dotyczące przedmiotowego projektu (min. 50 dni)
2018r - 2022r
Opracowania zamienne
(do wyceny należy przyjąć 100 rysunków w formacie A4, przy czym
12.8 większy format będzie liczony jako wielokrotność formatu A4. Cena
jednostkowa pojedynczego formatu rysunku powinna uwzględniać
ilość egzemplarzach wymaganych umową)
Okres realizacji
umowy
Razem poz. 12.0.
Razem netto:
Razem brutto:
Strona 3 z 3
dla potrzeb rozliczeń określić:
cj. = ………….zł/1 dzień
pobytu na budowie
dla potrzeb rozliczeń określić:
cj.=………..……… zł/
1 rysunek A4
