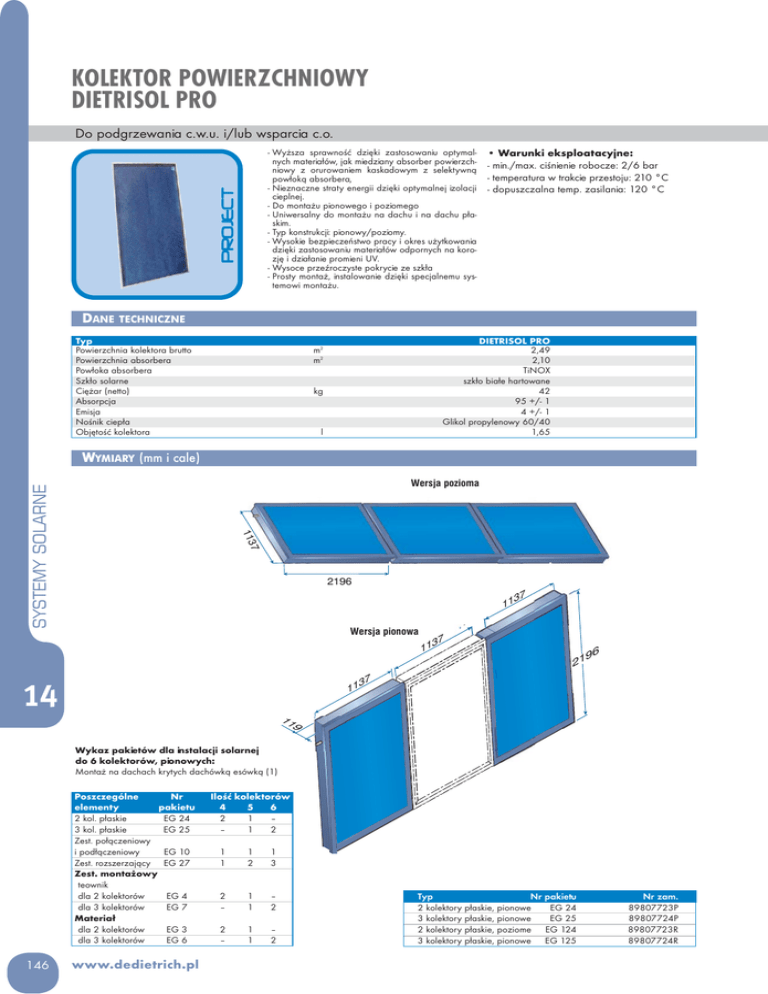

KOLEKTOR POWIERZCHNIOWY
DIETRISOL PRO
Do podgrzewania c.w.u. i/lub wsparcia c.o.
PROJECT
- Wyższa sprawność dzięki zastosowaniu optymalnych materiałów, jak miedziany absorber powierzchniowy z orurowaniem kaskadowym z selektywną
powłoką absorbera,
- Nieznaczne straty energii dzięki optymalnej izolacji
cieplnej.
- Do montażu pionowego i poziomego
- Uniwersalny do montażu na dachu i na dachu płaskim.
- Typ konstrukcji: pionowy/poziomy.
- Wysokie bezpieczeństwo pracy i okres użytkowania
dzięki zastosowaniu materiałów odpornych na korozję i działanie promieni UV.
- Wysoce przeźroczyste pokrycie ze szkła
- Prosty montaż, instalowanie dzięki specjalnemu systemowi montażu.
DANE
• Warunki eksploatacyjne:
- min./max. ciśnienie robocze: 2/6 bar
- temperatura w trakcie przestoju: 210 °C
- dopuszczalna temp. zasilania: 120 °C
TECHNICZNE
Typ
Powierzchnia kolektora brutto
Powierzchnia absorbera
Powłoka absorbera
Szkło solarne
Ciężar (netto)
Absorpcja
Emisja
Nośnik ciepła
Objętość kolektora
DIETRISOL PRO
2,49
2,10
TiNOX
szkło białe hartowane
42
95 +/- 1
4 +/- 1
Glikol propylenowy 60/40
1,65
m2
m2
kg
l
WYMIARY (mm i cale)
7
113
SYSTEMY SOLARNE
Wersja pozioma
2196
37
11
Wersja pionowa
11
37
96
21
37
14
11
1
1
9
Wykaz pakietów dla instalacji solarnej
do 6 kolektorów, pionowych:
Montaż na dachach krytych dachówką esówką (1)
Poszczególne
Nr
elementy
pakietu
2 kol. płaskie
EG 24
3 kol. płaskie
EG 25
Zest. połączeniowy
i podłączeniowy
EG 10
Zest. rozszerzający EG 27
Zest. montażowy
teownik
dla 2 kolektorów
EG 4
dla 3 kolektorów
EG 7
Materiał
dla 2 kolektorów
EG 3
dla 3 kolektorów
EG 6
146
www.dedietrich.pl
Ilość kolektorów
4
5
6
2
1
–
–
1
2
1
1
1
2
1
3
2
–
1
1
–
2
2
–
1
1
–
2
Typ
Nr pakietu
2 kolektory płaskie, pionowe
EG 24
3 kolektory płaskie, pionowe
EG 25
2 kolektory płaskie, poziome EG 124
3 kolektory płaskie, pionowe EG 125
Nr zam.
89807723P
89807724P
89807723R
89807724R
KOLEKTOR POWIERZCHNIOWY
DIETRISOL PRO
Płaskie kolektory poziome Dietrisol Pro
2 kolektory płaskie poziome Dietrisol Pro EG 124
3 kolektory płaskie poziome Dietrisol Pro EG 125
Zestawy do montażu na dach płaski
Belka pozioma do 1 kol. Poziomego (2 szt.)EG 104
Regulowane rusztowanie
do 1 kol. Poziomego (2 szt.)
EG134
Zestaw do montażu na dach skośny
Belka pozioma
do 1 kolektora poziomego (2 szt.)
EG 104
Materiał do dachówek ceramicznych
(oprócz karpiówki i łupku) do 2 kol.
EG 3
Materiał do dachówki karpiówki
lub łupku do 2 kol.
EG 18
Materiał do blachodachówki i blachy falistej
lub trapezowej do 2 kol.
EG 19
Materiał do blachy łączonej na rąbek stojący
do 2 kol.
EG 20
89807723R
89807724R
89807703R
89807703R
89807703R
89807702P
89807717P
89807718P
89807719P
Płaskie kolektory pionowe Dietrisol Pro
2 kolektory płaskie pionowe Dietrisol Pro
EG 24
3 kolektory płaskie pionowe Dietrisol Pro
EG 25
89807723P
89807724P
Zestawy do montażu na dach płaski
Belka pozioma do 2 kolektorów (2 szt.)
Regulowane rusztowanie do 2 kol. (2 szt.)
Belka pozioma do 3 kolektorów (2 szt.)
Regulowane rusztowanie do 3 kol. (3 szt.)
EG 4
EG 5
EG 7
EG 8
89807703P
89807704P
89807706P
89807707P
EG 4
EG 7
89807703P
89807706P
EG 3
89807702P
EG 6
89807705P
EG 18
89807717P
EG 21
89807720P
EG 19
89807718P
EG 22
89807721P
EG 20
89807719P
EG 23
89807722P
Zestaw do montażu na dach skośny
Belka pozioma do 2 kolektorów (2 szt.)
Belka pozioma do 3 kolektorów (2 szt.)
Materiał do dachówek ceramicznych
(oprócz karpiówki i łupku) do 2 kol.
Materiał do dachówek ceramicznych
(oprócz karpiówki i łupku) do 3 kol.
Materiał do dachówki karpiówki
lub łupku do 2 kol.
Materiał do dachówki karpiówki
lub łupku do 3 kol.
Materiał do blachodachówki
i blachy falistej lub trapezowej do 2 kol.
Materiał do blachodachówki
i blachy falistej lub trapezowej do 3 kol.
Materiał do blachy łączonej
na rąbek stojący do 2 kol.
Materiał do blachy łączonej
na rąbek stojący do 3 kol.
Zestaw połączeniowy i podłączeniowy
Złączka EG 27
Zestaw połączeniowy do 2 kol.
pakiet
EG 27
EG 9
Nr zam.
89807726P
89807708P
Grupy pompowe
Flow Box (RS 25/4)
Flow Box (RS 25/6)
Flow Box (Top S 25/7)
EC 195
EC 196
EC 197
100002281P
100002282P
100002283P
Regulatory
PS 5510 M
PS 5511 S
PS 5511 S-1
PS 5511 S-Z
EC 191
EC 192
EC 193
EC 194
100002264P
100002265P
100002266P
100002267P
Naczynia przeponowe
Naczynie o pojemności 18 l.
Naczynie o pojemności 25 l.
Naczynie o pojemności 35 l.
Naczynie o pojemności 50 l.
Naczynie o pojemności 80 l.
Naczynie o pojemności 110 l.
EG 14
EG 82
EG 83
EG 84
EG 95
EG 96
89807713P
89807771P
89807772P
89807773P
89807784P
89807785P
Nośnik ciepła
Koncentrat płynu do instalacji solarnej – 10 l.
EG 11
89807710P
(Do regulacji inst. wspomagającej tylko c.w.u.)
(Do reg. inst. wspomagającej tylko c.w.u. lub tylko c.o.)
(Do reg. inst. wspomagającej c.w.u. i c.o. lub tylko basen
(Do regulacji inst. wspomagającej c.w.u., c.o. i basen)
www.dedietrich.pl
SYSTEMY SOLARNE
ELEMENTY SKŁADOWE INSTALACJI SOLARNYCH Z KOLEKTORAMI POWIERZCHNIOWYMI
14
147
AKCESORIA
DLA INSTALACJI SOLARNYCH ZBIORCZYCH
Akcesoria g³ówne dla instalacji solarnych zbiorczych
REGULATORY SOLARNE
PAKIET
Do regulacji instalacji solarnych z 1 lub 2 polami kolektorów oraz 1 lub 2 podgrzewaczami solarnymi (w tym 1 może służyć do przestawienia strefy ogrzewania) lub 1 podgrzewaczem solarnym i 1 basenem ze sterowaniem ładowania lub
rozładowania i zmianą temperatury powrotu. Dostarczany z 4 czujnikami (TC,
TS, TP i TE).
Wyposa¿enie dodatkowe : Zestaw 2 zaworów + czujnik do regulacji instalacji z 2 polami kolektorów wschód/zachód przy pomocy DIEMASOL C.
DIEMASOL C
Regulacja uniwersalna dla wszystkich typów instalacji solarnych z więcej niż 2
obiegami pierwotnymi i wtórnymi i wymiennikiem płytowym
DELTASOL M
EC 161
EC 432
EC 159
STACJE SOLARNE
8980F075
DKS 9-20
8980F169
8980F170A
SYSTEMY SOLARNE
DKC 6-30 LF
8980F169
DKCS 12-150 LF
8980F170A
14
Stacje te są wyposażone we wszystkie potrzebne elementy pozwalające na optymalną pracę instalacji solarnej: pompę solarną, zawór zwrotny klapowy,zawór bezpieczeństwa, manometr, zbiornik odgazowania + odpowietrznik ręczny, układ
napełniania i opróżniania, termometry. Istnieje możliwość zamontowania regulatora
DIEMASOL B.
Wyposa¿enie dodatkowe: pompa solarna ST 20/11
Dla instalacji o powierzchni kolektorów do 50 m2 z podgrzewaczami akumulacyjnymi c.w.u. (stacja DKCS) lub wody grzewczej (stacje DKC)
DKC 6-30 LF (1) do 30 m2 powierzchni kolektorów z wymiennikiem dla wody grzewczej
DKC 9-50 LF (1) do 50 m2 powierzchni kolektorów z wymiennikiem dla wody grzewczej
DKCS 6-30 LF (1) do 30 m2 powierzchni kolektorów z wymiennikiem dla c.w.u.**
DKCS 9-50 LF (1) do 50 m2 powierzchni kolektorów z wymiennikiem dla c.w.u.**
Stacje te są wyposażone we wszystkie potrzebne elementy pozwalające na optymalną
pracę instalacji solarnej z wymiennikiem płytowym w trybie „Low Flow” (15 l/m2.h) dla
wersji LF i 40 l/m2.h dla wersji HF (regulator DIEMASOL C. zamawiać oddzielnie).
Zawierają one: wymiennik płytowy, pompy pierwotne (wysokość manometryczna 6 m lub
9 m stosownie do modelu stacji) i wtórne, zawór bezpieczeństwa, zawór zwrotny klapowy, manometr, zbiornik odgazowania, układ napełniania i opróżniania, odpowietrznik, termometr.
Wyposa¿enie dodatkowe : pompa solarna ST 25/7 dla obiegu pierwotnego (solarnego)
(**) W przypadku wody wapiennej, należy bezwzględnie stosować
zmiękczacz wody.
Dla instalacji o powierzchni kolektorów ponad 50 m2 z magazynowaniem c.w.u.
i ogrzewaniem
DKCS 8-80 LF (1) do 80 m2 powierzchni kolektorów
DKCS 12-150 LF (1) do 150 m2 powierzchni kolektorów (z 2 stacjami solarnymi
w kaskadzie)
DKCS 14-230 LF (1) do 230 m2 powierzchni kolektorów (z 3 stacjami solarnymi
w kaskadzie)
Te stacje transferowe są wyposażone we wszystkie potrzebne elementy pozwalające na
optymalną pracę instalacji solarnej z wymiennikiem płytowym w trybieniskiego przepływu
(low flow) (15 l/m2.h) ze zintegrowanym regulatorem DELTASOL M ustawionym fabrycznie. Zawierają one: wymiennik płytowy, pompy pierwotne (wysokość manometryczna 8 do
14 m stosownie do modelu stacji), grupę bezpieczeństwa, zawór zwrotny klapowy, zawór
3-drogowy, przepływomierze, układ napełniania i opróżniania, osadnik, separatory powietrza i połączenia hydrauliczne, wszystko zamontowane na aluminiowym szkielecie i
całkowicie zaizolowane.
EC 89
97930860(*)
EC 191
EC 205
EC 193
EC 194
300002010(*)
EC 151
EC 152
EC 153
(1) Stacje solarne DKC/DKCS, grupy transferowe DKCS : dostępne tylko na żądanie
INNE AKCESORIA
8980Q043
Naczynia wzbiorcze
- 40 litrów
- 60 litrów
- 100 litrów
- 200 litrów
- 300 litrów
P³yny
e
8980Q039
- Wstępnie zmieszane typu LS „wysokiej wydajnooci”, 20 litrów (-28 °C)
- Wstępnie zmieszane typu HTL, 20 litrów (-35°C)
154
www.dedietrich.pl
EG 83
EG 84
EG 120
EG 122
EG 123
EG 100
EG 85
* zamawiać bezpośrednio w CPR
Dla instalacji o maksymalnej powierzchni kolektorów do 20 m2 (wysok æ
manometryczna pompy solarnej 9 m) z podgrzewaczami solarnymi i
wymiennikiem zintegrowanym lub wymiennikiem p³ytowym zewnêtrznym.
POŁĄCZENIA
PODGRZEWACZ-STACJA SOLARNA
PAKIET
Podgrzewacze solarne ze zintegrowan¹ stacj¹ solarn¹
Podgrzewacz akumulacyjny z wytwarzaniem ciep³ej wody
u¿ytkowej z natychmiastowym poborem, do 50 l/min.
DIETRISOL QUADRO DU 750-20 CL (dla kolektorów o pow. 20 m2 )
(opis na stronie 26)
-
8980F134
8980Q045
Podgrzewacze solarne pod³¹czane do stacji solarnej DKS 9-20
• podgrzewacz do wytwarzania ciep³ej wody u¿ytkowej
Podgrzewacze solarne dwufunkcyjne do wytwarzania c.w.u.
BSP 500 (dla kolektorów słonecznych o pow. 9 lub 13 m2 )
B 800/2-2 (dla kolektorów słonecznych o pow. 13 lub 17 m2 )
B 1000/2-2 (1) (dla kolektorów słonecznych o pow. 15 lub 20 m2)
EC 349
-
8980F274A
8980F169
(1) B 100/2-2 : dostępne tylko na żądanie
Podgrzewacz akumulacyjny wody grzewczej ze zintegrowan¹
wê¿ownic¹
PS 1000-2 (dla kolektorów słonecznych o pow.15 m2 )
PS 1500-2 (dla kolektorów słonecznych o pow. 20 m2 )
PS 2000 (1) (dla kolektorów słonecznych o pow. 25 m2 )
PS 2500 (1) (dla kolektorów słonecznych o pow. 30 m2 )
(opis tych podgrzewaczy znajduje się na stronie 32)
8980F055
-
8980F169
(1) PS 2000 i 2500 : dostępne tylko na żądanie
Podgrzewacze solarne pod³¹czane do stacji DKC(S)
0
4
8
2
6
0
4
Podgrzewacz akumulacyjny z natychmiastowym wytwarzaniem
c.w.u. do 50 l/min
2
112
6
8980Q032
8980F281
OT
DMCDB
8980F269
DIETRISOL FWS 750-50 MF
(opis na stronie 122)
Dla podłączonych kolektorów o pow. ponad 20 m2, przewidziano zwiększeniepojemności buforowej: podłączyć 1 x PSB 750 na 15 m2 dodatkowych kolektorów słonecznych,
jedną stację transferową DMCDB
PSB 750 (opis na stronie 32)
Stacja transferowa DMCDB
EC 546
SYSTEMY SOLARNE
• podgrzewacz wody grzewczej
14
EC 129
EC 169
8980F242
Podgrzewacze solarne pod³¹czane do stacji DKCS
Podgrzewacze B/BS/BP, BESC i BSC o
litrów
Podgrzewacze akumulacyjne c.w.u.
RSB 750 (1)
RSB 1000 (1)
RSB 1500 (1)
RSB 2000 (1)
RSB 3000 (1)
8980F171
400 do 1000
EC 125
EC 126
EC 127
EC 128
EC 136
8980F169
(1) RSB 750 do 3000: dostępne tylko na żądanie
