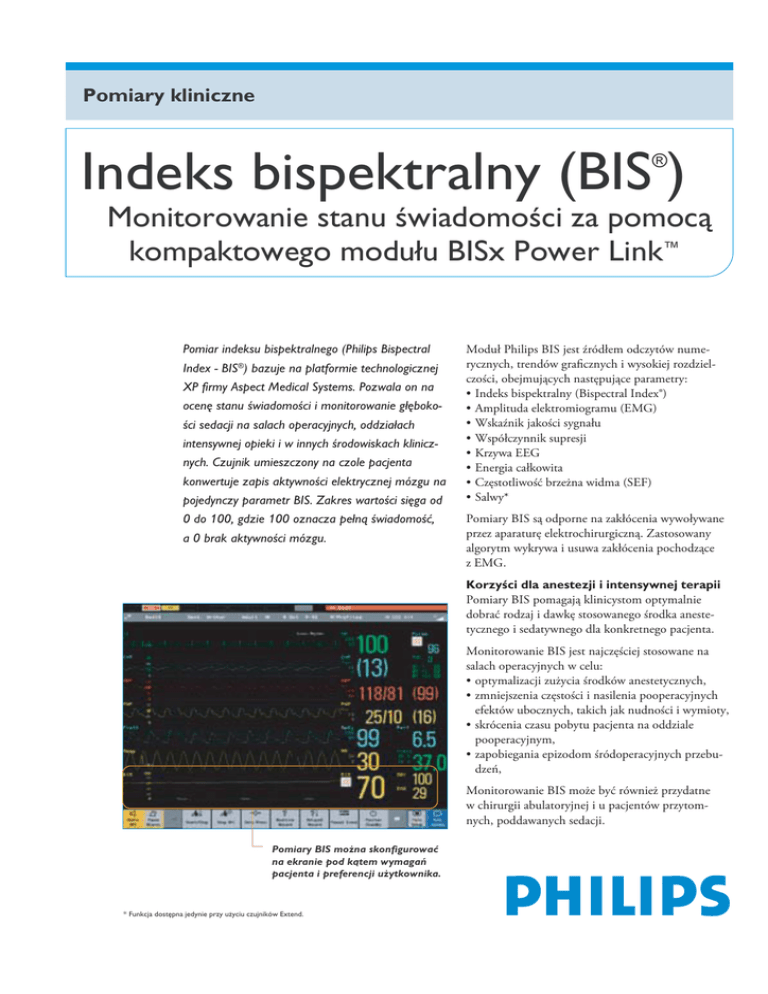

BIS M1034Ax - Viridian Polska Sp. z o.o.

BIS M1034Ax - Viridian Polska Sp. z o.o.

Pomiary kliniczne
Indeks bispektralny (BIS )
®
Monitorowanie stanu świadomości za pomocą
kompaktowego modułu BISx Power Link™
Pomiar indeksu bispektralnego (Philips Bispectral
Index - BIS®) bazuje na platformie technologicznej
XP firmy Aspect Medical Systems. Pozwala on na
ocenę stanu świadomości i monitorowanie głębokości sedacji na salach operacyjnych, oddziałach
intensywnej opieki i w innych środowiskach klinicznych. Czujnik umieszczony na czole pacjenta
konwertuje zapis aktywności elektrycznej mózgu na
pojedynczy parametr BIS. Zakres wartości sięga od
0 do 100, gdzie 100 oznacza pełną świadomość,
a 0 brak aktywności mózgu.
Moduł Philips BIS jest źródłem odczytów numerycznych, trendów graficznych i wysokiej rozdzielczości, obejmujących następujące parametry:
• Indeks bispektralny (Bispectral Index®)
• Amplituda elektromiogramu (EMG)
• Wskaźnik jakości sygnału
• Współczynnik supresji
• Krzywa EEG
• Energia całkowita
• Częstotliwość brzeżna widma (SEF)
• Salwy*
Pomiary BIS są odporne na zakłócenia wywoływane
przez aparaturę elektrochirurgiczną. Zastosowany
algorytm wykrywa i usuwa zakłócenia pochodzące
z EMG.
Korzyści dla anestezji i intensywnej terapii
Pomiary BIS pomagają klinicystom optymalnie
dobrać rodzaj i dawkę stosowanego środka anestetycznego i sedatywnego dla konkretnego pacjenta.
Monitorowanie BIS jest najczęściej stosowane na
salach operacyjnych w celu:
• optymalizacji zużycia środków anestetycznych,
• zmniejszenia częstości i nasilenia pooperacyjnych
efektów ubocznych, takich jak nudności i wymioty,
• skrócenia czasu pobytu pacjenta na oddziale
pooperacyjnym,
• zapobiegania epizodom śródoperacyjnych przebudzeń,
Monitorowanie BIS może być również przydatne
w chirurgii abulatoryjnej i u pacjentów przytomnych, poddawanych sedacji.
Pomiary BIS można skonfigurować
na ekranie pod kątem wymagań
pacjenta i preferencji użytkownika.
* Funkcja dostępna jedynie przy użyciu czujników Extend.
KOMPATYBILNOŚĆ
Informacje BIS są
wyświetlane wraz
z innymi kluczowymi
parametrami fizjologicznymi na ekranach
następujących monitorów pacjenta Philips:
• IntelliVue MP20
i wyższe modele
• CMS 2002
• V24/V26
Szczegółowych informacji
na temat kompatybilności
może udzielić przedstawiciel handlowy.
Na oddziale intensywnej opieki, monitorowanie BIS
pozwala zmniejszyć liczbę epizodów nieprzyjemnych
dla pacjenta i zapewnia obiektywną ocenę głębokości
sedacji w trakcie:
• wentylacji mechanicznej,
• zwiotczenia,
• śpiączki barbituranowej,
• zabiegów, wykonywanych przy łóżku chorego.
Adekwatna sedacja pacjenta na oddziale intensywnej
terapii może być również pomocna w odzwyczajaniu
od respiratora.
Lepsza kontrola odpowiedzi pacjenta na
znieczulenie i sedację
Pacjenci różnie odpowiadają na znieczulenie ogólne;
monitorowanie BIS może być szczególnie przydatne
u pacjentów, których reakcje są trudne do przewidzenia, w tym:
• pacjentów geriatrycznych i pediatrycznych,
• pacjentów delikatnych,
• pacjentów przechodzących długotrwałe zabiegi
chirurgiczne,
• pacjentów, których schorzenia modyfikują
odpowiedź na znieczulenie ogólne.
Czujnik BIS:
• Czujnik Quatro posiada cztery elektrody, zapewniające
pełne możliwości pomiarowe BIS XP na salach
operacyjnych, oddziałach intensywnej terapii i w innych
środowiskach klinicznych
• Czujnik Extend posiada cztery elektrody, zapewniające
pełne możliwości pomiarowe BIS XP i został specjalnie
opracowany na potrzeby oddziałów intensywnej terapii
(obecnie oferowany tylko w USA)
• Czujnik Pediatric posiada cztery elektrody i został
opracowany specjalnie z myślą o niewielkich wymiarach
pacjentów pediatrycznych***
• Zestaw czujników semi-jednorazowych (SRS)** zawiera
100 czujników jednorazowych i kabel, który można użyć
maksymalnie 100 razy***
** Nie oferowane w USA i Japonii.
*** Funkcja dostępna jedynie dla monitorów
pacjenta w rewizji C lub późniejszej.
BISx Power Link
M1034Ax
BISx Power Link™
M1034AX #A01 BISx Power Link™
plus moduł BIS
M1034AX #A02 BISx Power Link™
plus interfejs BIS
M1034A
Sam moduł BIS
M8001A #J16
Układ interfejsu
BIS dla MP20
M8002A # J16
Układ interfejsu
BIS dla MP30
Moduł BIS
Moduł BIS i kompaktowy, przenośny BISx Power Link są
niezbędne dla działania oprogramowania i przetwarzania
sygnałów.
Philips Medical
Systems stanowi
część Royal
Philips Electronics
www.medical.philips.com
[email protected]
fax: +31 40 27 64 887
Philips Medical Systems
3000 Minuteman Road
Andover, MA 01810-1085
(800) 934-7372
PHILIPS Polska Sp. z o.o.
Al. Jerozolimskie 195B
02-222 Warszawa
Tel.: +48 22 5710489
Fax: +48 22 5710499
mail: [email protected]
BIS jest jednym z pomiarów i technologii opracowanych
przez Philips na potrzeby opieki anestezjologicznej.
Moduł BISx Power Link jest kompatybilny
z szeroką gamą czujników
Wykonany w technologii plug-and-play moduł BISx
Power Link™ jest urządzeniem kompaktowym i przenośnym. Posiada zintegrowany zacisk, pozwalający
na szybkie, proste mocowanie i jest za pomocą kabla
podłączany do modułu Philips BIS. Do zamocowania nie są potrzebne żadne, dodatkowe elementy.
Czujniki BIS są zoptymalizowane pod kątem szczególnych wymagań oddziałów intensywnej opieki, sal
operacyjnych i pacjentów pediatrycznych.
Zaangażowanie Philips w rozwój
technologii pomiarowych
Philips czuje się zobowiązany do dostarczania
najwyższej jakości standardowych, klinicznych
rozwiązań pomiarowych, jak również do opracowywania nowych, innowacyjnych pomiarów,
które pozwolą na wspieranie podejmowanych
decyzji klinicznych przy łóżku pacjenta.
Philips nadal rozwija się, bazując na swoim
doświadczeniu poprzez:
• Utrzymywanie i podnoszenie jakości istniejących, szeroko stosowanych standardowych
pomiarów
• Inwestowanie w badania naukowe, rozwój
i badania kliniczne nowych, innowacyjnych
parametrów i algorytmów
• Współdziałanie z partnerami strategicznymi
w celu wdrażania następnej generacji
pomiarów i nowoczesnych technologii
• Możliwość podłączenia ponad 100 urządzeń
pomiarowych innych producentów z użyciem
modułu interfejsu Philips VueLink
Koninklijke Philips Electronics
N.V. 2005
Wszelkie prawa zastrzeżone.
Powielanie w całości bądź części
bez uprzedniego uzyskania
pisemnego zezwolenia od
właściciela praw autorskich
jest zabronione.
Philips Medical Systems
Nederland B.V. zastrzega sobie
prawo do wprowadzania zmian
w danych technicznych i(lub)
zaprzestania produkcji każdego
produktu i w dowolnym momencie,
bez uprzedniego powiadomienia
i jakichkolwiek zobowiązań i nie
będzie ponosić odpowiedzialności
za ewentualne konsekwencje
wynikające z wykorzystania tej
publikacji.
Bispectral Index, BIS, BISx Power
Link i Aspect są zarejestrowanymi
znakami handlowymi stanowiącymi
własność Aspect Medical Systems.
4522 962 02891/862
CZERWIEC 2005
Aspect BISx Power Link:
185-0145-PH
