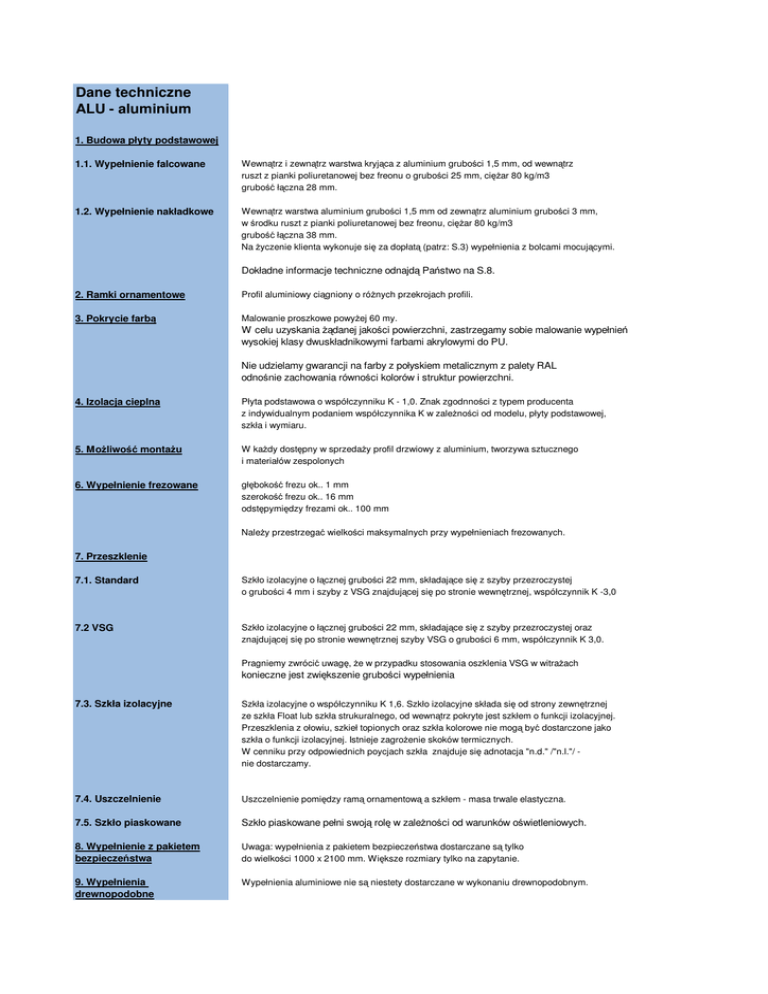

Dane techniczne
ALU - aluminium
1. Budowa płyty podstawowej
1.1. Wypełnienie falcowane
Wewn trz i zewn trz warstwa kryj ca z aluminium grubo ci 1,5 mm, od wewn trz
ruszt z pianki poliuretanowej bez freonu o grubo ci 25 mm, ci ar 80 kg/m3
grubo ł czna 28 mm.
1.2. Wypełnienie nakładkowe
Wewn trz warstwa aluminium grubo ci 1,5 mm od zewn trz aluminium grubo ci 3 mm,
w rodku ruszt z pianki poliuretanowej bez freonu, ci ar 80 kg/m3
grubo ł czna 38 mm.
Na yczenie klienta wykonuje si za dopłat (patrz: S.3) wypełnienia z bolcami mocuj cymi.
Dokładne informacje techniczne odnajd Pa stwo na S.8.
2. Ramki ornamentowe
Profil aluminiowy ci gniony o ró nych przekrojach profili.
3. Pokrycie farb
Malowanie proszkowe powy ej 60 my.
W celu uzyskania danej jako ci powierzchni, zastrzegamy sobie malowanie wypełnie
wysokiej klasy dwuskładnikowymi farbami akrylowymi do PU.
Nie udzielamy gwarancji na farby z połyskiem metalicznym z palety RAL
odno nie zachowania równo ci kolorów i struktur powierzchni.
4. Izolacja cieplna
Płyta podstawowa o współczynniku K - 1,0. Znak zgodnno ci z typem producenta
z indywidualnym podaniem współczynnika K w zale no ci od modelu, płyty podstawowej,
szkła i wymiaru.
5. Mo liwo
W ka dy dost pny w sprzeda y profil drzwiowy z aluminium, tworzywa sztucznego
i materiałów zespolonych
monta u
6. Wypełnienie frezowane
gł boko frezu ok.. 1 mm
szeroko frezu ok.. 16 mm
odst pymi dzy frezami ok.. 100 mm
Nale y przestrzega wielko ci maksymalnych przy wypełnieniach frezowanych.
7. Przeszklenie
7.1. Standard
Szkło izolacyjne o ł cznej grubo ci 22 mm, składaj ce si z szyby przezroczystej
o grubo ci 4 mm i szyby z VSG znajduj cej si po stronie wewn trznej, współczynnik K -3,0
7.2 VSG
Szkło izolacyjne o ł cznej grubo ci 22 mm, składaj ce si z szyby przezroczystej oraz
znajduj cej si po stronie wewn trznej szyby VSG o grubo ci 6 mm, współczynnik K 3,0.
Pragniemy zwróci uwag , e w przypadku stosowania oszklenia VSG w witra ach
konieczne jest zwi kszenie grubo ci wypełnienia
7.3. Szkła izolacyjne
Szkła izolacyjne o współczynniku K 1,6. Szkło izolacyjne składa si od strony zewn trznej
ze szkła Float lub szkła strukuralnego, od wewn trz pokryte jest szkłem o funkcji izolacyjnej.
Przeszklenia z ołowiu, szkieł topionych oraz szkła kolorowe nie mog by dostarczone jako
szkła o funkcji izolacyjnej. Istnieje zagro enie skoków termicznych.
W cenniku przy odpowiednich poycjach szkła znajduje si adnotacja "n.d." /"n.l."/ nie dostarczamy.
7.4. Uszczelnienie
Uszczelnienie pomi dzy ram ornamentow a szkłem - masa trwale elastyczna.
7.5. Szkło piaskowane
Szkło piaskowane pełni swoj rol w zale no ci od warunków o wietleniowych.
8. Wypełnienie z pakietem
bezpiecze stwa
Uwaga: wypełnienia z pakietem bezpiecze stwa dostarczane s tylko
do wielko ci 1000 x 2100 mm. Wi ksze rozmiary tylko na zapytanie.
9. Wypełnienia
drewnopodobne
Wypełnienia aluminiowe nie s niestety dostarczane w wykonaniu drewnopodobnym.
10. Efekt pod wietlenia
Wypełnienia z efektem o wietlenia zaprezentowane w ofercie wyposa one s
w moduły diod elektroluminescencyjnych. W przypdku wi kszo ci modeli moduły te
zamontowane s bezpo rednio w szkle izolacyjnym. W modelach Actio, Lys i Tera
moduły elektroluminescencyjne umieszczone s poza oszkleniem.
Moduły elektroluminescencyjne s wyposa one wewn trz oszklenia w wiatłomierz,
sterowany przez transformator (nightmatic).
Ł cznie z dostaw otrzymuj Pa stwo zacisk przewodu, 1 kabel (3- yłowy) z wtyczk ,
transformator 24 V oraz instrukcj monta u
Przył cze elektryczne musi by wykonane we własnym zakresie.
Po redni efekt o wietlenia nie nadaje si do o wietlania wej cia do domu.
11. Oznaczenie zgodno ci
z typem producenta
Wskazówki ogólne
Podane ceny s cenami netto. Nale y doliczy do nich aktualnie obowi zuj cy podatek VAT
Tranport dokonywany jest wg yczenia przez spedycj . Mo liwy jest odbiór własny po
wcze niejszym uzgodnieniu. Koszty transportu ponosi Kupuj cy.
Zmiany w zamówieniu s mo liwe tylko 1 dzie po wpłyni ciu zamówienia.
Obowi zuj nasze warunki sprzeda y i dostaw.
Zastrzegamy sobie prawo dokonywania zmian.
Dane techniczne
ALU - aluminium
1. Wypełnienia nakładkowe
1.1. Dane techniczne
Wewn trz warstwa aluminium grubo ci 1,5 mm od zewn trz aluminium grubo ci 3 mm,
w rodku ruszt z pianki poliuretanowej bez freonu, ci ar 80 kg/m3
grubo ł czna 38 mm.
Nale y zwróci uwag na gł boko listwy do oszklenia w zastosowanym profilu.
Na yczenie klienta wykonuje si za dopłat (patrz: S.3) wypełnienia z bolcami mocuj cymi.
1.2. Wskazówki do monta u
Poni ej przedstawiamy wskazówki do monta u:
1. Przyci w garek do oszklenia przy profilu skrzydła ok.. 5 mm.
2. Wypełnienie uło y na stole roboczym przedni ochranian stron .
3. Wyczy ci i lekko wyszlifowa płyt nakładkow wypełnienia
oraz pozostał cz
przedniej strony skrzydła.
4. Nanie na płyt nakładkow klej długotrwale elastyczny do PU (np.. Sikka-Flex 221)
5. Poło y skrzydło przedni stron na płyt nakładkow , wyrówna i przymocowa zaciskami.
6. Wypełnienie obło y klinami po przek tnej.
7. Szpar pomi dzy wypełnieniam a profilem skrzydła wypełni całkowicie piank monta ow
nie wywieraj c nacisku.
8. Po wyschni ciu pianki monta owej przyczepi listwy do szkła.
9. Zgodnie z wymaganiami wywierci otwory do cylindrów profili lub mocowa pochwytu.
1.3. Szczegóły
W przypdku drzwi ze skrzydłem bocznym nale y uwzgl dni ró ne mo liwo ci uło enia
ramek ornamentowych.
Na specjalne yczenie mog Pa stwo otrzyma od naszych przedstawicieli handlowych
odpowiednie rysunki z ró nymi wariantami
1.4. Arkusz wymiarów
Na ostatniej stronie cennika znajd Pa stwo arkusz wymiarów wypełnienia nakładkowego.
Aby unikn nieporozumie , prosimy z ka dym zamówieniem przysyła wypełniony arkusz.
W przypadku niejasno ci prosimy o przesłanie szkicu przekroju poprzecznego stosowanego
przez Pa stwa profilu.
