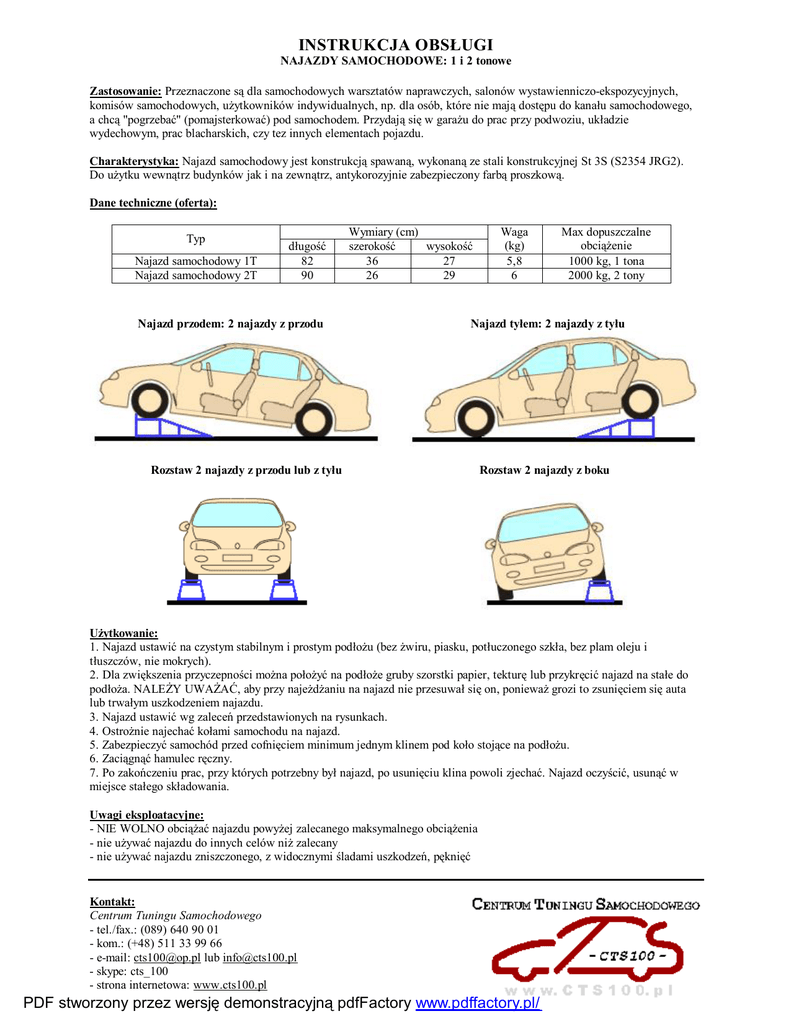

INSTRUKCJA OBSŁUGI najazdów

INSTRUKCJA OBSŁUGI
NAJAZDY SAMOCHODOWE: 1 i 2 tonowe
Zastosowanie: Przeznaczone są dla samochodowych warsztatów naprawczych, salonów wystawienniczo-ekspozycyjnych,
komisów samochodowych, użytkowników indywidualnych, np. dla osób, które nie mają dostępu do kanału samochodowego,
a chcą "pogrzebać" (pomajsterkować) pod samochodem. Przydają się w garażu do prac przy podwoziu, układzie
wydechowym, prac blacharskich, czy tez innych elementach pojazdu.
Charakterystyka: Najazd samochodowy jest konstrukcją spawaną, wykonaną ze stali konstrukcyjnej St 3S (S2354 JRG2).
Do użytku wewnątrz budynków jak i na zewnątrz, antykorozyjnie zabezpieczony farbą proszkową.
Dane techniczne (oferta):
Typ
Najazd samochodowy 1T
Najazd samochodowy 2T
długość
82
90
Najazd przodem: 2 najazdy z przodu
Wymiary (cm)
szerokość
wysokość
36
27
26
29
Waga
(kg)
5,8
6
Max dopuszczalne
obciążenie
1000 kg, 1 tona
2000 kg, 2 tony
Najazd tyłem: 2 najazdy z tyłu
Rozstaw 2 najazdy z przodu lub z tyłu
Rozstaw 2 najazdy z boku
Użytkowanie:
1. Najazd ustawić na czystym stabilnym i prostym podłożu (bez żwiru, piasku, potłuczonego szkła, bez plam oleju i
tłuszczów, nie mokrych).
2. Dla zwiększenia przyczepności można położyć na podłoże gruby szorstki papier, tekturę lub przykręcić najazd na stałe do
podłoża. NALEŻY UWAŻAĆ, aby przy najeżdżaniu na najazd nie przesuwał się on, ponieważ grozi to zsunięciem się auta
lub trwałym uszkodzeniem najazdu.
3. Najazd ustawić wg zaleceń przedstawionych na rysunkach.
4. Ostrożnie najechać kołami samochodu na najazd.
5. Zabezpieczyć samochód przed cofnięciem minimum jednym klinem pod koło stojące na podłożu.
6. Zaciągnąć hamulec ręczny.
7. Po zakończeniu prac, przy których potrzebny był najazd, po usunięciu klina powoli zjechać. Najazd oczyścić, usunąć w
miejsce stałego składowania.
Uwagi eksploatacyjne:
- NIE WOLNO obciążać najazdu powyżej zalecanego maksymalnego obciążenia
- nie używać najazdu do innych celów niż zalecany
- nie używać najazdu zniszczonego, z widocznymi śladami uszkodzeń, pęknięć
Kontakt:
Centrum Tuningu Samochodowego
- tel./fax.: (089) 640 90 01
- kom.: (+48) 511 33 99 66
- e-mail: [email protected] lub [email protected]
- skype: cts_100
- strona internetowa: www.cts100.pl
