Usługi Projektowe - mgr inż Anna Krajewska ;33-131 Łęg Tarnowski ; ul. Tarnowska 142, tel. 609-96-1122

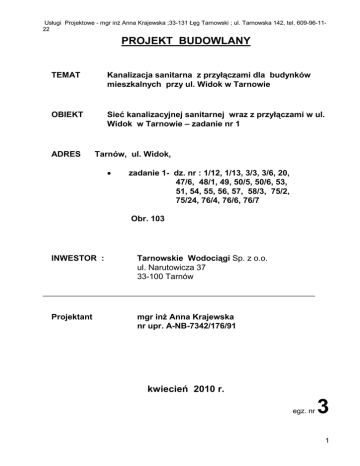

PROJEKT BUDOWLANY
TEMAT
Kanalizacja sanitarna z przyłączami dla budynków
mieszkalnych przy ul. Widok w Tarnowie
OBIEKT
Sieć kanalizacyjnej sanitarnej wraz z przyłączami w ul.
Widok w Tarnowie – zadanie nr 1
ADRES
Tarnów, ul. Widok,

zadanie 1- dz. nr : 1/12, 1/13, 3/3, 3/6, 20,
47/6, 48/1, 49, 50/5, 50/6, 53,
51, 54, 55, 56, 57, 58/3, 75/2,
75/24, 76/4, 76/6, 76/7
Obr. 103
INWESTOR :
Tarnowskie Wodociągi Sp. z o.o.
ul. Narutowicza 37
33-100 Tarnów
___________________________________________________________________
Projektant
mgr inż Anna Krajewska
nr upr. A-NB-7342/176/91
kwiecień 2010 r.
egz. nr
3
1
Usługi Projektowe -mgr inż Anna Krajewska;33-131 Łęg Tarnowski ; ul. Tarnowska 142, tel. 609-96-11-22
ZAWARTOŚĆ OPRACOWANIA
I. OPIS TECHNICZNY
1.
PROJEKT ZAGOSPODAROWANIA TERENU - INFORMACJE OGÓLNE......................................3
2.
WARUNKI GRUNTOWO-WODNE..........................................................................................................3
3.
SIEĆ KANALIZACJI SANITARNEJ PVC  315 I 200 PVC...................................................................3
3.1.
3.2.
3.3.
3.4.
3.5.
PODZIAŁ NA ZADANIA NR 1 I 2 ZE WZGLĘDU NA ODBIORNIK ŚCIEKÓW SANITARNYCH.................3
TRASA –ZADANIE NR 1....................................................................................................................... 3
MATERIAŁ...........................................................................................................................................4
UZBROJENIE SIECI ..................................................................................................................................4
PRZEKROCZENIA UL. WIDOK ..................................................................................................................4
3.5.1.
Przekroczenie przewiertem sterowanym....................................................................................... 4
3.5.2.
Przekroczenie przewiertem standartowym.................................................................................... 4
3.6.
SKRZYŻOWANIE Z GAZOCIĄGIEM ......................................................................................................4
3.7.
SKRZYŻOWANIE Z WODOCIĄGIEM.....................................................................................................5
3.8.
SKRZYŻOWANIA Z KANALIZACJĄ TELETECHNICZNĄ .......................................................................5
3.9.
SKRZYŻOWANIA Z KABLEM ENERGETYCZNYM................................................................................5
3.10.
OCHRONA ANTYKOROZYJNA.............................................................................................................5
4.
UWAGI DO WYKONAWSTWA KANALIZACJI..................................................................................5
4.1.
4.2.
4.3.
5.
WYKOPY .............................................................................................................................................5
ODWODNIENIE WYKOPÓW .................................................................................................................5
MONTAŻ KANAŁÓW ........................................................................................................................... 5
UWAGI KOŃCOWE I WYTYCZNE REALIZACJI................................................................................6
II. CZĘŚĆ GRAFICZNA
Rys. nr 1 - Projekt zagospodarowania terenu- sieć kanalizacji sanitarnej z przyłączami – cz.1
skala 1: 500
Rys. nr 2 - Projekt zagospodarowania terenu- sieć kanalizacji sanitarnej z przyłączami – cz.2
skala 1: 500
Rys. nr 3 – Zadanie 1 – profile sieci kanalizacyjnej
skala 1: 100/500
Rys. nr 4 – Zadanie 1 – profile przyłączy kanalizacji sanitarnej
Rys. nr 5 - Studnia kanalizacyjna Ǿ 1,0 m
skala 1:
100
1000
skala 1: 20
Rys. nr 6- – Przekrój wykopu pod rury PVC
Załączniki:

Warunki techniczne przyłączenia znak TP/63/2009 z dnia 07.05.2009r wydane przez Tarnowskie
Wodociągi Sp. z o.o.


Opinia ZUD nr 143/2010 z dnia 2010-04-25
Decyzja Prezydenta Miasta Tarnowa orzekająca umorzenie postępowania w sprawie wydania decyzji
o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia znak: WGK.B.IX.762427/10 z dnia 12.04.2010r
2
I. OPIS TECHNICZNY
1. Projekt zagospodarowania terenu - Informacje ogólne




Inwestycja nie wymaga wycinki drzew
Teren inwestycji nie jest objęty strefą ochrony konserwatorskiej
Ustala się I –wszą kategorię geotechniczną posadowienia obiektu
Teren inwestycji nie leży w granicach terenu górniczego
2. Warunki gruntowo-wodne
Pod warstwą gleby o grubości 0,30-0,40 m zalegają piaski średnie i drobne, mało-wilgotne i wilgotne,
podścielone pospółką i żwirem nawodnionym, zagęszczonym. Poziom wody gruntowej napotyka się na
głębokości ok.0,80 do 2,90 m ppt. Poziom wody gruntowej ulega znacznym wahaniom.
3. Sieć kanalizacji sanitarnej PVC  315 i 200 PVC
3.1.
Podział na zadania nr 1 i 2 ze względu na odbiornik ścieków sanitarnych
Budynki mieszkalne po wschodniej stronie ulicy Widok nie mają kanalizacji sanitarnej.
Wykonanie kanalizacji sanitarnej podzielono na 2 zadania ze względu na problemy z uzyskaniem zgód od
właścicieli prywatnych działek na wejscie w teren.
Nie wyrazili zgody na przeprowadzenie kolektora sanitarnego przez swoje działki właściciele :
o Działki nr 49 ( pisemna odmowa zgody)
o Działki 65/7( pisemna odmowa zgody)
Odmowa zgody uniemożliwiła podłączenie budynków do kanału ogólnospławnego Ø 600mm
przebiegającego poprzecznie do ul. Widok, w kierunku wschód –zachód.
Nie ma zgody również na poprowadzenie kanału sanitarnego w ul. Widok, ze względu na niedawno
ukończony remont ulicy i położenie nowej nawierzchni asfaltowej.
W związku z powyższym, podzielono projekt na 2 zadania:
 zadanie nr 1- trasa przez działki prywatne, na które pozyskano zgody właścicieli działek przejści e
przewiertem sterowanym pod ul. Widok na stronę zachodnią ulicy oraz doprowadzenie ścieków do
istniejącego kanału ogólnospławnego Ø 400mm, stanowiącego dopływ do kolektora Ø 600mm
wul. Nowodąbrowskiej.
 Zadanie nr 2- to kanalizacja zbierajaca ścieki sanitarne z budynków zlokalizowanych w północnej
częsci ulicy Widok której odbiornikiem może być jedynie kolektor ogólnospławny Ø 1000mm.
Częśc z tych budynków jest położona w terenie przeznaczonym pod budowę drogi- łącznika
pomiędzy 2-ma rondami. Własciciele działek poozonych w tym terenie twierdza, że niebawem ich
działki zostaną przjęte pod drogę a budynki wyburzone, więc nie wyrażaja zgody na podłączenie.
Zaprojektowano kanał sanitarny z przyłaczami dl atych obiektów, których własciciele wyrazili
zgodę na wejście w teren. Z kolei właczenie do odbiornika, kolektora Ø 1000mm jest możliwe
jedynie na działce nr 65/7. W związku z tym, realizacja kolektora jest uzalezniona od przejęcia
częsci działki nr 65/7 przez Gminę Miasta Tarnowa na budowę drogi.
3.2.
Trasa –zadanie nr 1
Trasę sieci kanalizacyjnej wrysowano na rys. nr 1 . Zaprojektowano trasę:
Zadanie 1:
- odcinki S1-S2 , S16-S17– w pasie zieleni pomiędzy jezdnią ul. Widok i chodnikiem
- odcinek S2-S9 - w działkach prywatnych,
- odcinek S9- S10- przejście przewiertem sterowanym pod pasem drogowym ul. Widok oraz przez całą
szerokość działki nr 20;
- odcinek S15- S16 – przewiert pod pasem drogowym ul. Widok
- odcinek S10- S14 –S15 - działki Gminy Tarnów,
W zadaniu nr 1 przewidziano wymianę istniejącego kanału Ø 200mm na odcinku S14-Ki1- Ki2 o długości
L= 29,70 m na rurę PVć315 , po istniejącej trasie.
3
3.3.
Materiał
Sieć kanalizacyjna została zaprojektowana z rur kanałowych PVC typu średniego „N” z kielichami
rodzaju „P” na uszczelkę gumową, produkowanych np. przez Zakłady Tworzyw Sztucznych „GAMRAT” w
Jaśle wg PN-80/C-89205 i PN-74/C-89200.
Zastosowano rury:
1. Zadanie 1
– Sieć rury Ø 315 kl „N” , L= 29,70 m ( wymiana po istniejącej trasie )
– Sieć rury Ø 315 kl „N”, L= 110,90 m
– Sieć :rury Ø 200 kl „N”, L= 234,60m
– Przyłącza :rury 160 kl „S”, L= 98,00m
3.4.
Uzbrojenie sieci
Jako uzbrojenie kanałów przewidziano:
 studnie rewizyjne i połączeniowe z kręgów betonowych  1,0 m łączonych na uszczelkę o głębokości
mniejszej niż 3m wg KB-4/4.12.1./7/ zgodnie z normą PN-91/B-10729
o zadanie 1- (31szt)
 włazy z logo Tarnowskich Wodociągów typu lekkiego ( studnie poza pasem jezdnym)
 podsypka i zasypka kanałów wg rys. szczegółowego
 przejścia szczelne z PVC tulejowe z uszczelnieniem gumowym
3.5.
Przekroczenia ul. Widok
3.5.1. Przekroczenie przewiertem sterowanym
Jest to metoda bezwykopowego układania rury , poprzez ułożenie jej w wydrążonym tunelu.
Doprowadzana mieszanka betonitu i wody wzmacnia drążony otwór i umożliwia bezkolizyjne wciągniecie
wymaganego przekroju rury. Metoda ta całkowicie eliminuje wykopy ziemne.
Nie zachodzi konieczność układania przy przejściach rur ochronnych , gdyż warstwa betonitu wypełnia
przestrzeń pomiędzy wprowadzaną rurą a przewiertem.
Długość przewiertu 37,80m.
Jednostka napędowa do wykonania przewiertu:
Wysokość – 3,50 m
Nośność 17 t
Należy przewidzieć drogę montażową do stanowiska wiertniczego.
Wyposażenie : zbiornik na wodę, zbiornik na mieszanke bentonitu, pompa główna ok. 17 kW, pompa do
betonitu ok. 8kW
Tolerancja przewiertu przy głębokości do 3,0m wynosi ok. +-25mm.
PRZEWIERT STEROWANY NIE NARUSZA STRUKTURY GRUNTU.
3.5.2. Przekroczenie przewiertem standartowym
Przekroczenie wykonać przewiertem na głębokości 1,35 m pod dnem cieku.
Wykonać komorę przewiertową i wykop montażowy, wykonac przewiert pod ulicą z równoczesnym
ułożeniem rury osłonowej Pedn315/8,6 mm o długości L=23,0 m. Wewnatzr rury osłonowej ułożyć rurę
przewodowa na płożach
Jest to metoda bezwykopowego układania rur i umożliwia bezkolizyjne wciągniecie wymaganego
przekroju rury. Metoda ta całkowicie eliminuje wykopy ziemne i można prowadzić dzięki niej prace pod
jezdnią bez naruszania nawierzchni ulicy.
Długośc przewiertu 23,0m.
3.6.
Skrzyżowanie z gazociągiem
Skrzyżowanie z gazociągiem występuje jedynie przy 2ch przekroczeniach ulicy Widok. Obydwa
przekroczenia są wykonywane przewiertem ( sterowanym i standardowym). W przypadku przewiertu
standardowego rura przewiertowa będzie jednocześnie stanowic rurę osłonową, zabezpieczająca
skrzyżowanie z gazociągiem.
W przypadku przewiertu sterowanego nie ma takiej opcji, więc proponuje się wykonac zabezpieczenie
tego skrzyżowania poprzez założenie rury ochronnej na gazociąg n/pr PE dn 160 o parametrach:
PE SDR17,6 Dzxg= 200x11,7mm, L=4m – 1 szt.
4
Odległość w pionie pomiędzy spodem gazociągu, a górą rury ochronnej na kanale wynosi więcej niż
0,15m.
3.7.
Skrzyżowanie z wodociągiem
W części graficznej zaznaczono skrzyżowanie z wodociągiem Ø80 mm - w zasięgu 2 m należy
wykonać wykopy ręcznie ze szczególną ostrożnością. Że względu na szerokość wykopu pod kanał należy
zabezpieczyć istniejące rurociągi wodne poprzez założenie podpór ( zabezpieczenie tylko na czas
budowy).
3.8.
Skrzyżowania z kanalizacją teletechniczną
Wszelkie prace ziemne w pobliżu urządzeń należy wykonać ręcznie pod nadzorem służb TPSA.
Zachowując normatywne odległości od urządzeń teletechnicznych. W skrzyżowaniu z kablem
teletechnicznym na kabel ząłożyć rurę ochronną Arota d=110mm o długości 2,0m a jej odbiór zgłosić do
Tpsa. Spisać protokół w obecności pracownika TPSA.
3.9.
Skrzyżowania z kablem energetycznym
Wszelkie prace ziemne w pobliżu urządzeń należy wykonać ręcznie pod nadzorem służb ZE
poprzedzając je sondami poprzecznymi w celu dokładnego zlokalizowania trasy kabli. Skrzyżowania
rozwiązać zgodnie z PN-76/E-05125 i zgłosić do odbioru. Przed wejściem w teren należy porozumieć się z
RWN T-ów o wskazanie uzbrojenia . W skrzyżowaniu z kablem energetycznym na kabel ząłożyć rurę
ochronną Arota d=110mm o długości 2,0m a jej odbiór zgłosić do Zakładu Energetycznego. Spisać
protokół w obecności pracownika ZE.
3.10. Ochrona antykorozyjna
Kręgi studzienne zaizolować z zewnątrz i wewnątrz dwukrotnie bitizolem R+G.
4. Uwagi do wykonawstwa kanalizacji
4.1.
Wykopy
Roboty ziemne winny być prowadzone zgodnie z przepisami zawartymi w BN-83/8836-02 „Przewody
podziemne. Roboty ziemne. Wymagania i badania przy odbiorze” w powiązaniu z PN-86/B-02480 :
„Grunty budowlane. Podział, nazwy, symbole i określenie”.
Wykonanie wykopów przewidziano w nawiązaniu do warunków geologicznych:
 do głębokości 1,0 m wykopy ciągłe ,o ścianach skarpowych bez obudowy
 poniżej 1,0 m , w nawiązaniu do wymagań BHP wykopy o pionowych ścianach odeskowanych
ażurowo ( deskowanie nieszczelne) i o szerokości wykopu 0,8 m
UWAGA !
W rejonie istniejących zabudowań wykopy umocnić bardzo starannie w celu zabezpieczenia
przemieszczania ziemi.
Przyjęto w 60 % mechaniczne odspajanie gruntu za pomocą koparki jednoczerpakowej podsiębiernej lub
koparki wieloczerpakowej. Przy wykonywaniu wykopów za pomocą koparek mechanicznych nie wolno
dopuścić do przekroczenia głębokości określonych w projekcie. Przy wykonywaniu wykopów w gruntach
piaszczystych odpowiadających warunkom obsypki ochronnej rury PVC, należy pozostawić na dnie
wykopu warstwę 5-10 cm powyżej projektowanej rzędnej wykopu i wyprofilować dno zgodnie z
zaprojektowanym spadkiem, bezpośrednio przed wkładką rur kanałowych. Przy wykonywaniu wykopów w
gruntach zwartych, należy wykop wykonać o głębokości 0,20 m poniżej projektowanej rzędnej kanału i
wykonać podsypkę z piasku bez grud i kamieni i zagęścić ją. Odkład urobku po jednej stronie wykopu w
odległości min.0,60 m od krawędzi wykopu..
4.2.
Odwodnienie wykopów
W projekcie przyjęto iż zastosuje się głównie metodę powierzchniową odwodnienia czyli ustawione na
powierzchni terenu pompy spalinowe. Pompowanie wody gruntowej do istniejącej kanalizacji
ogólnospławnej.
4.3.
Montaż kanałów
Montaż kanałów, łączników i kształtek z PVC poprzez wykonanie złącz kielichowych na wcisk z
zastosowaniem uszczelek gumowych - rodzaj „P”.
5
Na połączeniach ze studniami kanalizacyjnymi o konstrukcji betonowej zastosować przejścia szczelne z
PVC typu tulejowego z uszczelnieniem gumowym.
Rura wymaga podbicia piaskiem na całej długości. Ułożony odcinek zastabilizować przez wykonanie
obsypki ochronnej z piasku przynajmniej na wysokość 10 cm ponad wierzch rury (w końcowej fazie robót
obsypkę uzupełnić do 30 cm). Obsypkę wykonywać z zachowaniem dostępu do dołka montażowego. Dołki
zasypać piaskiem po próbie szczelności złącz danego odcinka.
5. Uwagi końcowe i wytyczne realizacji
 Wykopy wykonywać koparką o pojemności łyżki 0,15 m3 oraz ręcznie w pobliżu istniejącego
uzbrojenia. Każdorazowo, w pobliżu kabli wykonać sondy celem stwierdzenia ich rzeczywistego
przebiegu. Wykopy wykonywać zgodnie z BN-83/8836-02 oraz „Warunkami technicznymi
wykonania i odbioru rurociągów z tworzyw sztucznych”
 Stosować się do uwag protokołu ZUDP
 Przed zasypaniem wszelkie uzbrojenia podziemne zamierzyć geodezyjnie i nanieść na mapy
geodezyjne
 Przyłącza wykonać zgodnie z „Instrukcją wykonania i odbioru instalacji rurociągowych z NPVC i
PE”.
Tarnów, 20.04.2010r.
OŚWIADCZENIE
Oświadczam jako projektant , że projekt budowlany kanalizacji sanitarnej z przyłączami w ul.
Widok w Tarnowie został sporządzony zgodnie z obowiązującymi przepisami oraz
zasadami wiedzy technicznej.
Projektant : mgr inż Anna Krajewska
6

OPIS- zadanie nr 1 - Tarnowskie Wodociągi Sp. z oo

Transkrypt

Podobne dokumenty

Rura giętka ICA 3321 śr. 50

Szlifierka do rur. Szlifowanie nigdy nie było tak łatwe! - utrata

OPIS - Tarnowskie Wodociągi Sp. z oo
