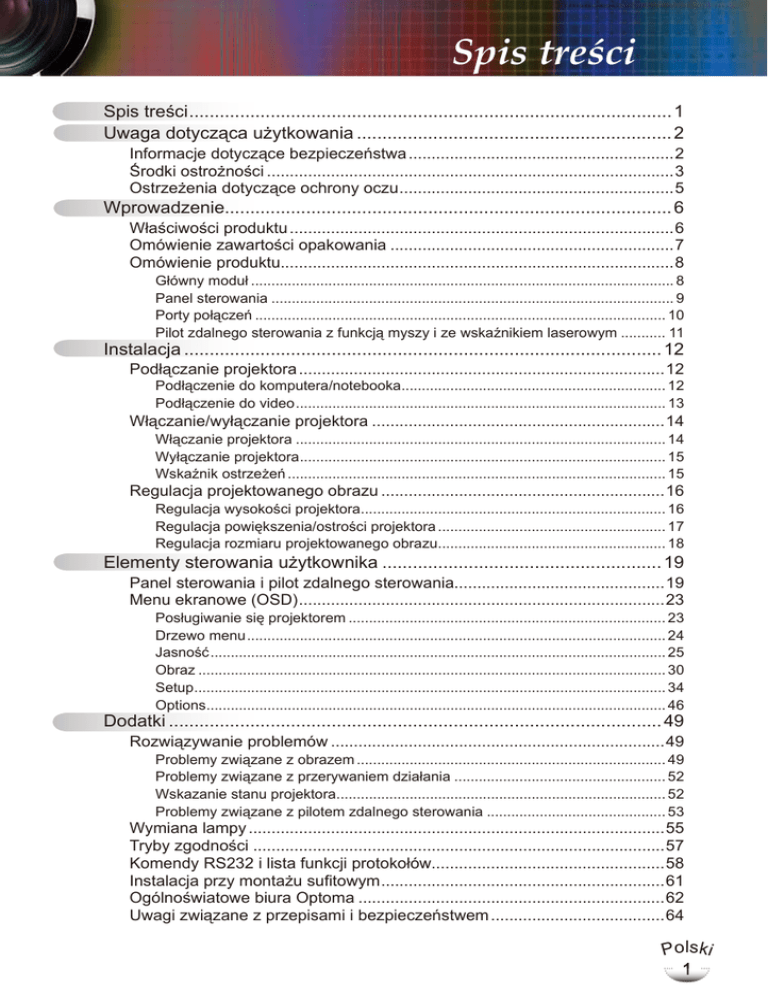

Spis treści
Spis treści................................................................................................ 1
Uwaga dotycząca użytkowania............................................................... 2
Informacje dotyczące bezpieczeństwa...........................................................2
Środki ostrożności..........................................................................................3
Ostrzeżenia dotyczące ochrony oczu.............................................................5
Wprowadzenie........................................................................................ 6
Właściwości produktu.....................................................................................6
Omówienie zawartości opakowania...............................................................7
Omówienie produktu......................................................................................8
Główny moduł......................................................................................................... 8
Panel sterowania.................................................................................................... 9
Porty połączeń...................................................................................................... 10
Pilot zdalnego sterowania z funkcją myszy i ze wskaźnikiem laserowym............ 11
Instalacja............................................................................................... 12
Podłączanie projektora.................................................................................12
Podłączenie do komputera/notebooka.................................................................. 12
Podłączenie do video............................................................................................ 13
Włączanie/wyłączanie projektora.................................................................14
Włączanie projektora............................................................................................ 14
Wyłączanie projektora........................................................................................... 15
Wskaźnik ostrzeżeń.............................................................................................. 15
Regulacja projektowanego obrazu...............................................................16
Regulacja wysokości projektora............................................................................ 16
Regulacja powiększenia/ostrości projektora......................................................... 17
Regulacja rozmiaru projektowanego obrazu......................................................... 18
Elementy sterowania użytkownika........................................................ 19
Panel sterowania i pilot zdalnego sterowania..............................................19
Menu ekranowe (OSD).................................................................................23
Posługiwanie się projektorem............................................................................... 23
Drzewo menu........................................................................................................ 24
Jasność................................................................................................................. 25
Obraz.................................................................................................................... 30
Setup..................................................................................................................... 34
Options.................................................................................................................. 46
Dodatki.................................................................................................. 49
Rozwiązywanie problemów..........................................................................49
Problemy związane z obrazem............................................................................. 49
Problemy związane z przerywaniem działania..................................................... 52
Wskazanie stanu projektora.................................................................................. 52
Problemy związane z pilotem zdalnego sterowania............................................. 53
Wymiana lampy............................................................................................55
Tryby zgodności...........................................................................................57
Komendy RS232 i lista funkcji protokołów...................................................58
Instalacja przy montażu sufitowym...............................................................61
Ogólnoświatowe biura Optoma....................................................................62
Uwagi związane z przepisami i bezpieczeństwem.......................................64
Polski
Uwaga dotycząca użytkowania
Informacje dotyczące bezpieczeństwa
Symbol błyskawicy zakończonej strzałką w obrębie trójkąta równobocznego,
ma ostrzegać użytkownika o obecności nieizolowanego “niebezpiecznego
napięcia” w obrębie obudowy produktu, o takiej wartości, ze może ono
spowodować porażenie prądem elektrycznym osób.
Znak wykrzyknika w obrębie trójkąta równobocznego, służy do powiadomienia
użytkownika o obecności w towarzyszącej urządzeniu literaturze, ważnych
instrukcji dotyczących działania i konserwacji (serwisu).
OSTRZEŻENIE: W CELU ZMNIEJSZENIA RYZYKA POŻARU LUB PORAŻENIA
PRĄDEM, NIE NALEŻY NARAŻAĆ PROJEKTORA NA ODDZIAŁYWANIE DESZCZU
LUB WILGOCI. WEWNĄTRZ OBUDOWY ZNAJDUJĄ SIĘ ELEMENTY BĘDĄCE POD
NIEBEZPIECZNYM, WYSOKIM NAPIĘCIEM. NIE NALEŻY OTWIERAĆ OBUDOWY.
NAPRAWĘ MOŻNA POWIERZYĆ WYŁĄCZNIE WYKWALIFIKOWANEMU
PERSONELOWI.
Ograniczenia emisji klasy B
To urządzenie cyfrowe klasy B, spełnia wszelkie wymagania kanadyjskich
przepisów dotyczących urządzeń powodujących zakłócenia.
Ważne instrukcje dotyczące bezpieczeństwa
Polski
1.Instrukcje te należy przeczytać przed rozpoczęciem używania tego
projektora.
2.Instrukcje te należy zachować do wykorzystania w przyszłości.
3.Należy stosować się do wszystkich instrukcji.
4.Instalację należy wykonać zgodnie z instrukcjami producenta:
A. Nie należy blokować szczelin wentylacyjnych. Aby zapewnić właściwe
działanie projektora i zabezpieczyć go przed przegrzaniem należy ustawić
go w pozycji i w miejscu, gdzie nie będzie zakłócana wentylacja. Na
przykład, nie należy ustawiać projektora na łóżku, sofie, dywanie lub
na podobnej powierzchni, która może blokować szczeliny wentylacyjne.
Nie należy ustawiać projektora w zamkniętych miejscach, takich jak
biblioteczka lub szafka, gdzie utrudniona jest wentylacja poprzez szczeliny
wentylacyjne.
B. Nie należy używać projektora w pobliżu wody lub w miejscach
wilgotnych. W celu zmniejszenia zagrożenia pożaru lub porażenia prądem
elektrycznym, nie należy narażać tego projektora na oddziaływanie
deszczu lub wilgoci.
C. Nie należy instalować w pobliżu jakichkolwiek źródeł ciepła takich
jak grzejniki, podgrzewacze, piece lub inne urządzenia (włącznie ze
wzmacniaczami), które wytwarzają ciepło.
5.Czyszczenie należy wykonywać wyłącznie suchą szmatką.
6.Należy stosować wyłącznie dodatki/akcesoria zalecane przez producenta.
7. Wszelkie naprawy należy powierzać wyłącznie wykwalifikowanemu
personelowi serwisu. Naprawa jest wymagana po wykryciu następujących
uszkodzeń projektora, takie jak:
 Uszkodzenie przewodu zasilacza lub wtyki.
 Przedostanie się do aparatu płynów lub przedmiotów.
 Projektor został narażony na oddziaływanie deszczu lub wilgoci,
projektor nie działa normalnie lub został upuszczony.
Nie należy próbować naprawiać tego projektora samodzielnie. Otwieranie
lub zdejmowanie pokryw, może narazić użytkownika na niebezpieczne
napięcia lub inne niebezpieczeństwa. Należy zadzwonić do firmy
Optoma w celu skontaktowania z najbliższym autoryzowanym centrum
serwisowym.
8.Nie wolno dopuścić do przedostania się do projektora obiektów lub
płynów, ponieważ mogą one dotknąć do punktów znajdujących się pod
niebezpiecznym napięciem lub spowodować zwarcie części, a w rezultacie
pożar lub porażenie prądem elektrycznym.
9.Oznaczenia dotyczące bezpieczeństwa znajdują się na obudowie projektora.
10. Projektor nie może być regulowany lub reperowany przez inne osoby poza
wykwalifikowanym personelem serwisu.
Środki ostrożności
Należy stosować się do wszystkich ostrzeżeń, środków
ostrożności i zaleceń dotyczących konserwacji,
zamieszczonych w tym podręczniku.
▀■ Ostrzeżenie-Nie wolno zaglądać w obiektyw projektora, gdy
włączona jest lampa. Jasne światło może uszkodzić
oczy.
▀■ Ostrzeżenie-Aby zmniejszyć niebezpieczeństwo obrażeń oczu, nie
należy patrzeć bezpośrednio w światło lasera pilota
zdalnego sterowania i kierować światła lasera w oczy
osób. Ten pilot zdalnego sterowania jest wyposazony
w laser klasy II, emitujący promieniowanie.
▀■ Ostrzeżenie-W celu zmniejszenia zagrożenia pożaru lub porażenia
prądem elektrycznym, nie należy narażać tego
projektora na oddziaływanie deszczu lub wilgoci.
▀■ Ostrzeżenie-Nie należy otwierać, ani rozmontowywać tego
projektora, gdyż może to spowodować porażenie
prądem elektrycznym.
▀■ Ostrzeżenie-Podczas wymiany lampy należy zaczekać na
ochłodzenie urządzenia i zastosować się do
wszystkich instrukcji wymiany. Patrz strony 55-56.
Note
ote
Po osiągnięciu
końca żywotności
lampy, projektor
nie włączy
się, do czasu
wymianymodułu
lampy. Aby
wymienić lampę
należy wykonać
procedury
wymienione w
części “Wymiana
lampy” na
stronach 55-56.
▀■ Ostrzeżenie-Projektor ten może sam automatyczne wykrywać cykl
żywotności lampy. Po wyświetleniu komunikatów
ostrzeżeniem należy wymienić lampę.
▀■ Ostrzeżenie-Po wymianie modułu lampy (patrz, strona 48) należy
wyzerować funkcję “Kasuj licznik lampy” z menu
ekranowego “Options | Ustawienia lampy”.
▀■ Ostrzeżenie-Po wyłączeniu projektora, a przed odłączeniem
zasilania należy sprawdzić, czy został zakończony
cykl chłodzenia. Należy zaczekać 90 sekund na
ochłodzenie projektora.
▀■ Ostrzeżenie-Nie należy zakładać pokrywy obiektywu podczas
działania projektora.
▀■ Ostrzeżenie-Gdy zbliża się koniec żywotności lampy, na ekranie
wyświetlany jest komunikat.
Polski
Należy skontaktować się z lokalnym dostawcą
lub z punktem serwisowym w celu jak najszybszej
wymiany lampy.
Należy:
▀■ Przed czyszczeniem produkt należy wyłączyć.
▀■ Do czyszczenia obudowy wyświetlacza należy stosować
miękką szmatkę zwilżoną w łagodnym detergencie.
▀■ Jeśli produkt nie będzie używany przez dłuższy czas należy
odłączyć go od gniazda prądu zmiennego.
Nie wolno:
▀■ Nie należy blokować szczelin i otworów wentylacyjnych
urządzenia.
▀■ Nie należy stosować do czyszczenia urządzenia środków
czyszczących o własnościach ściernych, wosków lub
rozpuszczalników.
▀■ Nie należy używać produktu w następujących warunkach:
- W miejscach ekstremalnie gorących, zimnych lub
wilgotnych.
Upewnij się, że temperatura pokoju mieści się w
zakresie 5ºC - 35ºC / 41ºF - 95ºF.
Wilgotność względna 5 - 35°C / 41ºF - 95ºF, 80%
(maks.), bez kondensacji
- W miejscach, w których może wystąpić nadmierne
zapylenie i zabrudzenie.
- W pobliżu jakichkolwiek urządzeń, które generują silne
pole magnetyczne.
- W bezpośrednim świetle słonecznym.
Polski
Ostrzeżenia dotyczące ochrony oczu
▀■ Należy unikać bezpośredniego, ciągłego patrzenia w wiązkę
światła projektora.
▀■ Należy maksymalnie ograniczać stawanie przodem do
wiązki. O ile to możliwie należy stawać tyłem do wiązki.
▀■ Aby uniknąć wchodzenia prowadzącego prezentację w
wiązkę, zaleca się stosowanie wskaźnika projekcji lub
wskaźnika laserowego.
▀■ Należy upewnić się, że projektor znajduje się poza linią
wzroku osób oglądających projekcję; zabezpiecza to przed
patrzeniem widzów na lampę projektora, gdy prezenter
zwróci się do uczestników prezentacji. Najlepszym
sposobem uniknięcia tej sytuacji jest montaż sufitowy
projektora, a nie umieszczanie go na podłodze lub na stole.
▀■ Podczas stosowania projektora w klasach szkolnych, należy
zwrócić uwagę uczniom, aby nie patrzyli na wiązkę światła,
gdy poproszą o wskazanie czegoś na ekranie.
▀■ Aby zminimalizować zużycie prądu przez lampę, należy
w celu zmniejszenia poziomu światła otoczenia, stosować
zasłony w pomieszczeniu projekcji.
Polski
Wprowadzenie
Właściwości produktu
Przedstawianym produktem jest projektor XGA single chip
0,7” DLP®. Do wyróżniających go cech można wyróżnić:
 True XGA, 1024 x 768 adresowalnych pikseli
 Technologia Texas Instruments Single chip DLP®
Technology
 Zgodność z NTSC/NTSC4.43/PAL/PAL-M/PAL-N/
SECAM oraz HDTV (480i/p, 576i/p, 720p, 1080i, 1080p)
 Automatyczna detekcja źródła z definiowaniem
ustawień przez użytkownika
 Wyposażony w komplet funkcji pilot zdalnego
sterownia na podczerwień ze wskaźnikiem laserowym
 Przyjazne dla użytkownika, wielojęzyczne menu
ekranowe
 Zaawansowana, cyfrowa korekcja keystone i wysokiej
jakości, pełnoekranowe przeskalowywanie obrazu
 Przyjazny dla użytkownika interfejs sterowania
 Dwa wbudowane głośniki ze wzmacniaczem o mocy 5
Wat
 6 dedykowanych wejść audio
 UXGA, WXGA, kompresja SXGA oraz SXGA+,
przewymiarowywanie VGA, SVGA
 Zgodność z komputerami Macintosh i PC
 Obsługa HDMI oraz DVI-D (zgodność z HDCP)
 Przesuwanie obiektywu w poziomie i w pionie
 Power Zoom i Power Focus
 Obsługa sieci
Polski
Wprowadzenie
Omówienie zawartości opakowania
Ten projektor jest dostarczany ze wszystkimi, wskazanymi
poniżej elementami. Należy sprawdzić, czy urządzenie
jest kompletne. W przypadku stwierdzenia, że brakuje
jakichkolwiek elementów należy bezzwłocznie skontaktować się
z dostawcą.
Note
ote
Projektor z pokrywą
obiektywu
Przewód zasilający 1,8m
Kabel USB 1,8m
Pilot zdalnego sterowania
a podczerwień
Ze względu na
różnice zastosowań
w każdym kraju, w
niektórych regionach
mogą być dostarczane
inne akcesoria.
Kabel VGA 1,8m
Kabel RS232 1,8m
(dostępny wyłącznie w
USA i w AZJI)
Dokumentacja:
2 x baterie AAA
Podręcznik użytkownika

Karta gwarancyjna

Karta szybkiego uruchomienia

Karta WEEE

Polski
Wprowadzenie
Omówienie produktu
Główny moduł
1
7
4
3
10
2
5
8
9
6
1. Panel sterowania
2.Obiektyw z funkcją Zoom
3.Uchwyt do przenoszenia
4.Moduł bezprzewodowy
(Opcjonalny)
5. Pokrywa wnęki lampy
Polski
6
6. Stopka podnośnika
7. Odbiorniki podczerwieni
8. Porty połączeń
9. Gniazdo zasilania
10. Szczelina wentylacyjna
Wprowadzenie
Panel sterowania
1
5
6
2
7
3
8
4
9
10
1. Enter/Wybór
2. Zasilanie/Oczekiwanie i dioda LED zasilania
3. Resynchronizacja
4. Powiększenie/Ostrość
5. Cztery kierunkowe przyciski wyboru
6. Menu
7. Źródło
8. Przesunięcie obiektywu
9. Dioda LED lampy
10. Dioda LED temperatury
Polski
Wprowadzenie
Porty połączeń
6
5
4
3
2
1
7
12
8
13
14
15
9
16
10
11
17
Polski
10
18
19
20
1.Złącze wejścia VGA-1/SCART-1 (Analogowy sygnał
komputera/Component Video/HDTV/SCART)
2. Wejście audio (dla złącza wejścia VGA1)
3. Wejście audio (dla złącza DVI-D)
4. Złącze wejścia DVI-D (Cyfrowe komputera i HDCP)
5. Złącze HDMI (HDCP)
6. Złącze sieciowe RJ45
7.Złącze wejścia VGA-2/SCART-2 (Analogowy sygnał
komputera/Component Video/HDTV/SCART)
8. Wejście audio (dla złącza wejścia VGA2)
9. Złącze wejścia Composite Video
10. Wejście audio (dla złącza Video)
11. Gniazdo zasilania
12. Złącze przekaźnika +12V
13.Złącze wejścia BNC (YPbPr/RGBHV)
14. Wejście audio (dla złącza BNC)
15. Złącze wyjścia audio
16. Złącze USB (Połączenie z komputerem dla uzyskania
funkcji zdalnej myszy)
17. Złącze RS-232
18. Wejście audio (dla złącza S-Video)
19. Złącze wyjścia VGA (Wyjście loop-through monitora)
20. Złącze wejścia S-Video
Wprowadzenie
Pilot zdalnego sterowania z funkcją myszy
ize wskaźnikiem laserowym
8
7
1
9
2
10
3
11
4
12
5
13
6
14
16
15
18
17
19
20
21
26
22
27
23
28
24
29
25
30
31
1.Zasilanie Wł/Wył
2.Resynchronizacja
3.Keystone +/4.Strona w górę
5.Strona w dół
6.Dioda LED lasera
7.Wyciszenie AV
8.Zatrzymanie
9.Przycisk lasera
10.Tryb wyświetlania
11.Powiększenie
12.Zmniejszenie
13. Głośność +/14.Sterowanie Komputer/
Mysz
15.Kliknięcie prawym
przyciskiem myszy
16.Kliknięcie lewym
przyciskiem myszy
17.Enter
18.Menu
19.CzterykierunkoweCztery
kierunkowe przyciski
wyboru
20.Funkcja obiektywu
21.Format
22.Źródło
23.Źródło VGA-1
24.Źródło VGA-2
25.Źródło BNC
26.Źródło HDMI
27.Źródło DVI
28.Źródło video
29.Bezprzewodowa
30. Źródło S-Video
31.Przyciski numeryczne
Polski
11
Instalacja
Podłączanie projektora
Podłączenie do komputera/notebooka
DVI
RGB
6
5
4
3
Wyjście audio
Wyjście przekaźnika
+12V
2
1
7
USB
Note
ote
Ze względu na
w każdym kraju, w
inne akcesoria.
Polski
12
8
RS232
1.................................................................................................. Przewód zasilający
2.................................................................................................Kabel wyjścia audio
3................................................................................................................Kabel VGA
4........................................................................ Kabel DVI (Akcesoria opcjonalne)
5....................................................... Kabel wejścia audio (Akcesoria opcjonalne)
6..........................................................................................................Kabel sieciowy
7................................................................................................................. Kabel USB
8.....................................................................Kabel RS232 (Akcesoria opcjonalne)
Instalacja
Podłączenie do Video
Odtwarzacz DVD,
przystawka multimedialna,
odbiornik HDTV
5
Wyjście Video
Wyjście przekaźnika
+12V
6
3
4
3
7
2
1
3
3
8
Wyjście S-Video
Note
ote
Odtwarzacz DVD,
przystawka multimedialna,
odbiornik HDTV
Ze względu na
w każdym kraju, w
inne akcesoria.
Wyjście audio
1...................................................................................................Przewód zasilający
2.................................................Kabel Composite Video (Akcesoria opcjonalne)
3....................................................... Kabel wejścia audio (Akcesoria opcjonalne)
4................................................................................................................Kabel VGA
5.................................... SCART RGB/Adapter S-Video (Akcesoria opcjonalne)
6............................................................................................................. Kabel HDMI
7.......................................................................Kabel BNC (Akcesoria opcjonalne)
8........................................................................................................... Kabel S-Video
Polski
13
Instalacja
Włączanie/wyłączanie projektora
Włączanie projektora
1. Zdejmij pokrywę obiektywu. 
2. Upewnij się, że jest prawidłowo podłączony przewód
zasilający i kabel sygnałowy. Dioda LED zasilania zaświeci
czerwony.
3. Włącz lampę poprzez naciśniecie przycisku “Zasilanie/
Oczekiwanie” na górnej części projektora lub poprzez
naciśnięcie przycisku “Zasilanie” na pilocie zdalnego
sterowania.  Dioda LED zasilania zmieni kolor na
niebieski.
Przez około 10 sekund wyświetlany będzie ekran startowy.
Przy pierwszym użyciu projektora, po wyświetleniu
ekranu startowego można wybrać z menu szybkiego
dostępu preferowany język.
4. Włącz źródło (komputer, notebook, odtwarzacz video
player, itp.). Projektor automatycznie wykryje źródło
sygnału.
Po podłączeniu w tym samym czasie wielu źródeł
w celu przełączenia pomiędzy wejściami, naciśnij
przycisk “Źródło” w panelu sterowania lub przycisk
bezpośredniego źródła na pilocie zdalnego sterowania.
Note
ote
Najpierw
należy włączyć
projektor, a
następnie wybrać
źródła sygnałów.
Polski
14
1
2
Pokrywa obiektywu
Zasilanie/Oczekiwanie
Instalacja
Wyłączanie projektora
1. Naciśnij przycisk “Zasilanie/Oczekiwanie” w celu
wyłączenia lampy projektora, po czym na ekranie
projektora zostanie wyświetlony komunikat.
2. Naciśnij ponownie przycisk “Zasilanie/Oczekiwanie”
w celu potwierdzenia, w przeciwnym razie komunikat
zniknie po 15 sekundach.
Przy drugim naciśnięciu przycisku “Zasilanie/
Oczekiwanie”, system wyświetli na ekranie odliczanie
czasu.
3. Wentylatory chłodzące kontynuują pracę przez około 10
sekund w celu dokończenia cyklu chłodzenia. Gdy dioda
LED zasilania zmieni kolor na pomarańczowy, oznacza to,
że projektor przeszedł do trybu oczekiwania.
Aby z powrotem włączyć projektor, należy zaczekać do
zakończenia przez projektor cyklu chłodzenia i przejścia
do trybu oczekiwania. W trybie oczekiwania, wystarczy
nacisnąć przycisk “Zasilanie/Oczekiwanie” , aby
ponownie uruchomić projektor.
4. Odłącz przewód zasilający z gniazda zasilania i od
projektora.
5. Nie należy włączać projektora natychmiast po wykonaniu
procedury wyłączenia zasilania.
Wskaźnik ostrzeżeń
 Po zmianie koloru wskaźnika “LAMP (LAMPA)” na
czerwony, nastąpi automatyczne wyłączenie projektora.
Należy wtedy skontaktować się z lokalnym dostawcą lub z
punktem serwisowym. Patrz strony 62-63.
 Gdy wskaźnik “TEMP (TEMPERATURA)” zmieni kolor
na czerwony, oznacza to przegrzanie projektora. Projektor
wyłączy się automatycznie.
Przy normalnym działaniu, projektor po schłodzeniu
można włączyć ponownie. Jeśli problem utrzymuje się
należy skontaktować się z lokalnym dostawcą lub z
naszym punktem serwisowym. Patrz strony 62-63.
 Miganie czerwonego światła wskaźnika “TEMP
(TEMPERATURA)”, oznacza awarię wentylatora. Należy
wtedy skontaktować się z lokalnym dostawcą lub z
punktem serwisowym. Patrz strony 62-63.
Polski
15
Instalacja
Regulacja projektowanego obrazu
Regulacja wysokości projektora
Projektor jest wyposażony w nóżki podnoszenia, do regulacji
wysokości obrazu.
Aby podnieść/obniżyć obraz:
1.Zlokalizuj nóżkę podnoszenia do regulacji pod boczną
częścią projektora.
2.Obróć nóżkę podnoszenia przeciwnie do wskazówek
zegara w celu podniesienia projektora lub zgodnie ze
wskazówkami zegara, aby obniżyć projektor. Powtórz tę
procedurę z pozostałymi nóżkami.
3.Wyzeruj położenie projektora na nóżkach i ponownie
wyreguluj zgodnie z potrzebami.
Stopka podnośnika
Polski
16
Instalacja
Regulacja powiększenia/ostrości projektora
Note
ote
Projektor może ustawić ostrość w zakresie 3,9 do 41,0 stóp (1,2
do 12,5 metrów).
Dalsze informacje
znajdują się na
stronie 41.
▀■ Regulacja powiększenia projektora
1. Naciśnij przycisk “Powiększ/Fokus”, na ekranie może pojawić
się komunikat “Unlock Zoom/Focus?”.
zmieni kolor
2. Naciśnij “Tak”, po czym podświetlenie
na zielony, a następnie użyj
lub
do powiększenia lub
zmniejszenia.
▀■ Regulacja ostrości projektora
1. Naciśnij przycisk “Powiększ/Fokus”, na ekranie może pojawić
się komunikat “Unlock Zoom/Focus?”.
zmieni kolor na
czerwony, a następnie użyj lub do ustawienia ostrości
obrazu.
▀■ Regulacja przesunięcia obiektywu projektora
1. Naciśnij przycisk “Przesuniecie soczewki”, na ekranie może
pojawić się komunikat “Unlock lens shift?”.
na pomarańczowy, a następnie użyj
wyświetlanego obrazu.
zmieni kolor
do przesunięcie
Polski
17
Instalacja
Regulacja rozmiaru projektowanego obrazu
Szerokość ekranu (S)
Ekran
Wysokość ekranu (W)
Maksymalne
przesunięcie
Maksymalne
przesunięcie
W lewo
Odległość (D)
W pionie
W prawo
W poziomie
Odległość projekcji (L)
Odległość projekcji (L)
4:3
Szeroki
Tele
Szeroki
Tele
Współczynnik
projekcji
2,00
2,40
2,90
5,50
(cale)
(m)
(stopy)
(m)
(stopy)
(m)
(stopy)
(m)
(stopy)
30
1,2
4,0
1,5
4,8
1,8
5,8
3,4
11,0
60
2,4
8,0
2,9
9,6
3,5
11,6
6,7
22,0
100
4,1
13,3
4,9
16,0
5,9
19,3
11,2
36,6
150
6,1
20,0
7,3
24,0
8,8
29,0
16,8
55,0
200
8,1
26,6
9,8
32,0
11,8
38,6
22,4
73,3
250
10,2
33,3
12,2
40,0
14,7
48,3
27,9
91,6
300
12,2
40,0
14,6
48,0
17,7
58,0
33,5
109,9
Rysunek służy wyłącznie do celów porównawczych.
Polski
18
+75%
Rozmiar ekranu
+55%
Teleobiektyw (1,8m~20m)
0%
Standardowy obiektyw
(1,2m~12m)
-55%
XGA (1024 x 768)
-75%
Zakres przesunięcia obiektywu
+110%
Zakres
przesunięcia
+83%
0%
-83%
-110%
Projektor
Panel sterowania i pilot zdalnego
sterowania
Panel sterowania i pilot zdalnego sterowania Dostępne są dwa
sposoby sterowania funkcjami:
Panel sterowania i pilot zdalnego sterowania.
Stosowanie panela sterowania
Zasilanie/
Sprawdź informacje w części “Włączanie/
Oczekiwanie Dioda wyłączanie zasilania projektora” na stron ach
14-15. Wskazuje stan projektora.
LED zasilania
Dioda LED
lampy
Wskazuje stan lampy projektora.
Dioda LED
temperatury
Wskazuje stan temperatury projektora.
Menu
Naciśnij “Menu”, aby uruchomić menu
ekranowe (OSD). Aby zakończyć
wyświetlanie OSD, ponownie naciśnij “Menu”
Enter/Wybór
Potwierdzenie wyboru elementu.
Source
(Źródło)
Naciśnij “Źródło”, aby wybrać sygnał wejścia.
Re-Sync
(Resynchronizacja)
Automatyczna synchronizacja projektora ze
źródłem wejścia.
Cztery
kierunkowe
przyciski wyboru
Użyj
do wybrania elementów lub
wykonania regulacji wybranych parametrów.
Polski
19
Stosowanie panela sterowania
Regulacja powiększenia/ostrości.
Po naciśnięciu tego przycisku, na
ekranie wyświetlany jest komunikat “
Zoom/Focus
(Powiększenie/
Ostrość)
Lens Shift
(Przesunięcie
obiektywu)
”. Naciśnij “Tak” w celu regulacji
powiększenia/ostrości. Aby wyregulować
powiększenie, naciśnij
lub
, po czy
podświetlenie zmieni kolor na zielony.
Aby wyregulować ostrość, naciśnij lub
, po czym podświetlenie zmieni kolor na
czerwony.
Przesunięcie projektowanego obrazu.
Po naciśnięciu tego przycisku, na ekranie
wyświetlany jest komunikat “
”. Naciśnij “Tak”, po czym podświetlenie
zmieni kolor na pomarańczowy,
a następnie użyj
do przesunięcie
wyświetlanego obrazu.
Stosowanie pilota zdalnego sterowania
Zasilanie
Sprawdź informacje w części “Włączanie/
wyłączanie zasilania projektora” na stron ach
14-15.
Laser Button
(Przycisk lasera)
Skieruj pilota w kierunku ekranu, naciśnij i
przytrzymaj ten przycisk w celu uaktywnienia
wskaźnika lasera.
Wskaźnik LED
lasera
Wskazuje stan lasera.
Sterowanie
Komputer/ Mysz (*)
Sterowanie Komputer/Mysz, można
wykorzystać do sterownia ruchami myszy.
Funkcja myszy jest dostępna poprzez użycie
kabla USB do połączenia komputera i
projektora.
Przyciski lewy (*)
Kliknięcie lewym przyciskiem myszy.
Przycisk prawy (*) Kliknięcie prawym przyciskiem myszy.
Polski
20
Pg Strona w górę (*)
Przycisk ten służy do przechodzenia o stronę
w górę.
Pg Strona w dół (*)
Przycisk ten służy do przechodzenia o stronę
w dół.
Re-Sync
(Resynchronizacja)
Automatyczna synchronizacja projektora ze
źródłem wejścia.
Keystone
Regulacja zniekształcenia obrazu
spowodowanego nachyleniem projektora.
AV Mute
(Wyciszenie AV)
Tymaczasowe wyłączenie/włączenie audio i
video.
Freeze
(Zatrzymaj)
Naciśnij “Zatrzymaj” w celu zatrzymania
obrazu na ekranie. Ponownie naciśnij ten
przycisk w celu odblokowania.
Volume +/-
(Głośność +/-)
Regulacja w celu zwiększenia/zmniejszenia
głośności.
Wybierz tryb wyświetlania spośród
Diaplay Mode
Prezentacja, Jasny, Film, sRGB, Użytkownika
(Tryb wyświetlania) 1 oraz Użytkownika 2.
Note
ote
(*): Sterowanie myszą
wymaga połączenia
USB z komputerem.
Powiększenie
Powiększenie obrazu cyfrowego.
Zmniejszenie
Zmniejszenie obrazu cyfrowego.
Enter
Potwierdzenie wyboru elementu.
Menu
Naciśnij “Menu”, aby uruchomić menu
ekranowe (OSD). Aby zakończyć wyświetlanie
OSD, ponownie naciśnij “Menu”.
Cztery kierunkowe
przyciski wyboru
Użyj
do wybrania elementów lub
wykonania regulacji wybranych parametrów.
Format
Wyświetl część “Format” menu ekranowego
w celu wyboru wymaganego współczynnika
kształtu.
Lens Function
(Funkcja
obiektywu)
Wyświetla sekcję “Funkcja obiektywu” menu
ekranowego. Dalsze informacje znajdują się na
stronie 17.
Source
(Źródło)
Naciśnij “Źródło”, aby wybrać sygnał wejścia.
Wireless
(Bezprzewodowa)
Naciśnij “Bezprzewodowa” w celu wyboru
źródła z sieci bezprzewodowej. (działa
wyłącznie z opcjonalnym modułem
bezprzewodowym)
Polski
21
HDMI
Naciśnij “HDMI”, aby wybrać źródło ze
złącza HDMI.
BNC
Naciśnij “BNC”, aby wybrać źródło ze złącza
YPbPr/RG-BHV.
DVI
Naciśnij “DVI”, aby wybrać źródło ze źródła
DVI-D.
VGA-1
Naciśnij “VGA-1” w celu wyboru źródła ze
złącza VGA-1/SCART-1.
Przyciski
numeryczne
Naciśnij “0~9”, aby wprowadzić hasło w
ustawieniach “Security settings”.
S-Video
Naciśnij “S-Video”, aby wybrać źródło
S-Video.
VGA-2
Naciśnij “VGA-2” w celu wyboru źródła ze
złącza VGA-2/SCART-2.
Video
Naciśnij “Video” w celu wyboru źródła
Composite video.
Używanie pilota zdalnego sterowania USB z
funkcją myszy
Pilota zdalnego sterowania dla tego projektora można przy
użyciu kabla USB używać jako myszy.
Note
ote
Po podłączeniu
projektora do
komputera kablem
USB, pilot będzie
działał jako mysz.
Polski
22
do portu USB
kabel USB
USB
4-pinowe
(typ B)
do portu USB
USB
4-pinowe
(typ A)
Menu ekranowe (OSD)
Projektor posiada wielojęzyczne menu OSD, które umożliwia
regulację ustawień projektora. Projektor automatycznie wykrywa
źródło.
Posługiwanie się projektorem
1. Aby otworzyć menu OSD, naciśnij “Menu” na pilocie zdalnego
sterowania lub w bloku przycisków projektora.
2 Po wyświetleniu OSD, użyj przyciskó
do wyboru dowolnego
elementu w menu głównym. Podczas dokonywania wyboru na
określonej stronie, naciśnij przycisk
lub “Enter”, aby przejść do
podmenu.
3. Użyj przycisków
do wybrania wymaganego elementu i
wyreguluj ustawienia przyciskiem
.
4. Wybierz następny element do regulacji w podmenu i wyreguluj
w sposób opisany powyżej.
5. Naciśnij “Enter” w celu potwierdzenia, po czym ekran powróci
do menu głównego.
6. Aby zakończyć, naciśnij ponownie “Menu”. Menu OSD zostanie
zamknięte, a projektor automatycznie zapisze nowe ustawienia.
Menu główne
Podmenu
Ustawienie
Polski
23
Drzewo menu
-DVQRĝÉ
'LVSOD\0RGH
-DVQRĝÉ
3UHVHQWDWLRQ-DVQ\0RYLHV5*%8VHU8VHU
.RQWUDVW
:\RVWU]DQLH
.RORU
=DDZDQVRZDQH
-DVQRĝÉ_.RORU
&]HUZRQ\
1LHELHVNL
=LHORQ\
&\MDQ
2GFLHĆ1DV\FHQLH1DV\FHQLH:\MĝFLH
0DJHQWD
ĽµĄW\
-DVQRĝÉ_=DDZDQVRZDQH
6NDVXM
7DN1LH
.RUHNFMDJDPPD
)LOP:LGHR*UDILND3&
:KLWH3HDNLQJ
7HPSNRORUX
-DVQRĝÉ_=DDZDQVRZDQH_
:]PRFQLHQLHNRORUX
&LHSĄHĜUHGQL=LPQH
'HLQWHUODFMD
$872)LOP:LGHR
3U]HVWU]HĆEDUZ
ĻUµGĄRZHMĝFLD
:]PRFQLHQLHNRORUX
:\MĝFLH
$8725*%<89
+'0,'9,'%1&9*$9*$
69LGHR:LGHR%H]SU]HZRGRZH
:]PRFQNUDZÛG]L
:\Ą
-DVNUDZRĝÉNRORUµZ
:\Ą
:]PRFQ&]%
:\MĝFLH
:\Ą
:\V]XNLZDQLH
OOO2NQR
2EUD]
3U]HVNDQXM
3RZLÛNV]
5HJXODFMDSLRQ
5HJXODFMDSR]
Note
ote
7UDSH]
7U\E3&
-Û]\N
1. Menu “Sygnał”
jest obsługiwane
wyłącznie dla
analogowego
sygnału VGA
(RGB).
2. Opcja “Wireless”
działa wyłącznie
z opcjonalnym
modułem
bezprzewodowym.
7UDSH]SLRQ7UDSH]SR]LRP:\VRNRVFREUD]X
1RUPDOQ\6]HURNL
6(783
(QJOLVK'HXWVFK)UDQ©DLV,WDOLDQR(VSD³RO3RUWXJX¬V
3ROVNL1HGHUODQGV̷͚͑͘͘͏͐6XRPL6YHQVND
1RUVN'DQVNˢ˨˨ˤ˪˦˧˙0DJ\DU ÎHģWLQD
亰⇢₼㠖僐浣₼㠖㡴㦻崭뼑霢꽩᧒ᥱᦎᦫ
3URMHNFMD
3RĄRľHQLHPHQX
:\FLV]
:Ą:\Ą
*ĄRĝQRĝÉ
6\JQDĄ
)D]D&]ÛVWRWOLZRĝÉ3R]\FMDSR]LRP3R]\FMDSLRQ:\MĝFLH
%H]SLHF]HĆVWZR
=DDZDQVRZDQH
)XQNFMD6RF]HZNL
56
566LHF
,'SURMHNWRUD
6LHF
6(783_6HFXULW\6HWWLQJV
%H]SLHF]HĆVWZR
:Ą:\Ą
7LPHU
PLHVLÇFG]LHĆJRG]LQD
=PLHĆKDVĄR
:\MĝFLH
6(783_=DDZDQVRZDQH
/RJR
/RJR&DSWXUH
2SWRPD8VHU
7DN1LH
:\MĝFLH
6(783_)XQNFMD6RF]HZNL
3U]HVXQLHFLHVRF]HZNL
%ORNDGD2GEORNRZDQLH
3RZLÛNV])RNXV
%ORNDGD2GEORNRZDQLH
:\MĝFLH
6(783_6LHF
6WDWXVVLHFL
'+&3
:Ą:\Ą
$GUHV,3
6XEQHWPDVN
:\MĝFLH
'16
=DVWRVXM
:\MĝFLH
237,216
%ORNDGDļUµGĄD
'XľDZ\VRNRĝÉ
:Ą:\Ą
:Ą:\Ą
8NU\MLQIRUPDFMH
:Ą:\Ą
%ORNXMNODZ
:Ą:\Ą
.RORUWĄD
1LHELHVNL&]DUQ\&]HUZRQ\=LHORQ\%LDĄ\
=DDZDQVRZDQH
8VWDZLHQLDODPS\
237,216_=DDZDQVRZDQH
6NDVXM
7DN1LH
:ĄÇF]HQLH
:Ą6\JQDOX
:Ą:\Ą
:Ą:\Ą
$XWR3RZHU2IIPLQ
:\ĄÇF]QLNF]DVRZ\
:\MĝFLH
237,216_8VWDZLHQLDODPS\
Polski
24
/LF]QLNODPS\
,QIRRODPSLH
:Ą:\Ą
7U\EMDVQRĝFL
6WDQGDUGRZ\-DVQ\
.DVXMOLF]QLNODPS\
7DN1LH
:\MĝFLH
Jasność
Display Mode
Dostępnych jest wiele wstępnych ustawień fabrycznych,
zoptymalizowanych dla różnych typów obrazów.
Presentation: Dobre kolor i jasność z wejścia PC
Jasny: Maksymalna jasność z wejścia PC.
Movie: Do kina domowego.
sRGB: Standardowa dokładność kolorów.
User 1: Własne ustawienia użytkownika.
User 2: Początkowe ustawienia domyślne tego trybu to
ustawienia trybu Film. Wszelkie dalsze regulacje wykonane
przez użytkownika w opcji Użytkownika 2 zostaną zapisane w
tym trybie do wykorzystania w przyszłości.
Jasność
Regulacja jasności obrazu.
Naciśnij
Naciśnij
Kontrast
w celu przyciemnienia obrazu.
w celu rozjaśnienia obrazu.
Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi a
najciemniejszymi obszarami obrazu. Regulacja kontrastu zmienia
ilość czerni i bieli obrazu.
Naciśnij w celu zmniejszenia kontrastu.
Naciśnij w celu zwiększenia kontrastu.
Wyostrzanie
Regulacja ostrości obrazu.
Naciśnij
Naciśnij
w celu zmniejszenia ostrości.
w celu zwiększenia ostrości.
Polski
25
Jasność | Kolor
Kolor
Wyreguluj kolory Czerwony, Zielony, Niebieski, Cyjan, Magenta
i Żółty lub powróć do domyślnych ustawień fabrycznych w celu
wykonania zaawansowanej regulacji indywidualnych kolorów.
Wszystkie kolory można regulować, zgodnie z ilustracją poniżej.
■ Odcień
Regulacja balansu kolorów czerwonego i zielonego.
Naciśnij , aby zwiększyć ilość koloru zielonego obrazu.
Naciśnij , aby zwiększyć ilość koloru czerwonego obrazu.
■ Nasycenie
Zmiana obrazu video z czarno-białego do całkowicie
nasyconych kolorów.
Naciśnij , aby zmniejszyć stopień nasycenia obrazu.
Naciśnij , aby zwiększyć stopień nasycenia obrazu.
■ Nasycenie
Użyj lub w celu regulacji jasności kolorów Czerwony,
Zielony, Niebieski, Cyjan, Magenta i Żółty (Nasycenie).
Skasuj
Polski
26
Wybierz “Tak”, abypowrócić do domyślnych ustawień
fabrycznych w celu regulacjikolorów.
Jasność |
Zaawansowane
Korekcja gamma
Ustawienie to umożliwia wybór tabeli korekcji gamma, z
dokładnymi wartościami umożliwiającymi uzyskanie najlepszej
jakości wejścia obrazu.
Film: dla kina domowego.
Video: dla źródła video lub TV.
Grafika: dla źródeł obrazu.
PC: dla źródła PC lub komputer.
White Peaking
Ten regulowany element wykorzystuje nowy algorytm
przetwarzania kolorów i zmiany na poziomie systemu w celu
umożliwienia uzyskania większej jasności, przy zapewnieniu
w obrazie prawdziwych, bardziej żywych kolorów. Zakres
wynosi od “0” do “10”. Jeśli preferowana jest większa ingerencja
w wygląd obrazu należy przeprowadzić regulację w kierunku
ustawienia maksymalnego. Dla uzyskania bardziej płynnego,
naturalnego obrazu należy przeprowadzić regulację w kierunku
ustawienia minimalnego.
Temp. koloru
Regulacja temperatury koloru. Przy “Zimne” temperaturze, ekran
wygląda chłodniej; przy “Ciepłe” temperaturze, ekran wygląda
cieplej.
Note
ote
Przypomnienie (*):
Obsługa wyłącznie
dla źródeł composite,
S-video i 480i/576i
poprzez component.
Deinterlacja(*)
Ta funkcja konwertuje sygnał video z przeplotem do sygnału
progresywnego.
Auto: Automatyczne przełączenie trybu Deinterlace (Usuwanie
przeplotu).
Video: Przełączenie trybu Deinterlace (Usuwanie przeplotu) na
tryb video dla źródła video lub źródła TV.
Film: Przełączenie trybu Deinterlace (Usuwanie przeplotu) na
tryb filmu dla źródła video lub źródła TV.
Polski
27
Przestrzeń barw
Wybierz odpowiedni typ matrycy kolorów spośród Auto,
RGB lub YUV.
Źródło wejścia
Włączenie źródeł wejścia. Naciśnij lub aby przejść do
następnego menu, pokazanego poniżej, a następnie użyj
lub
w celu wyboru. Naciśnij “Enter”, aby zakończyć wybór. Projektor
nie będzie wyszukiwał wejść, których zaznaczenie zostało
usunięte.
Polski
28
Jasność |
Zaawansowane |
Wzmocnienie koloru
Wzmocn. krawędzi(*)
Do regulacji obrazu poprzez Edge Enhancement (Poprawianie
krawędzi) można wykorzystać opcje “Wył”, 1~5.
Note
ote
Przypomnienie (*):
Brak obsługi dla
źródeł composite,
S-video i 480i/576i
poprzez component.
Jaskrawość kolorów(*)
Ten regulowany element wykorzystuje nowy algorytm
przetwarzania kolorów i poprawiania obrazu w celu znacznego
zwiększenia jego jaskrawości.
Wzmocn. Cz/B(*)
Zwiększenie poziomów kolorów czarno-białych może
spowodować automatyczne zwiększenie kontrastu obrazu
wejściowego. Dostępnych jest wiele trybów wstępnych, które
umożliwiają uzyskanie różnych efektów obrazu. (0:Wył/1:Wł).
Polski
29
Obraz
Wyszukiwanie
Użyj tej funkcji do wyboru wymaganego współczynnika proporcji.
4:3: Ten format jest przeznaczony do źródeł wejścia 4x3 nie
rozszerzonych do telewizji szerokoekranowej.
16:9 I: Ten format jest przeznaczony do źródeł wejścia
16x9, takich jak HDTV i DVD, rozszerzonych do telewizji
szerokoekranowej. (576i/p)
16:9 II: Ten format jest przeznaczony do źródeł wejścia
16x9, takich jak HDTV i DVD, rozszerzonych do telewizji
szerokoekranowej. (480i/p)
Okno: Gdy obraz 4:3 jest większy niż ekran 16:9 należy wybrać
tryb “Okno” w celu dopasowania obrazu na ekranie, bez
zmiany odległości projekcji.
Źródło
Polski
30
480i/p
576i/p
720p
1080i/p
4:3
Przeskaluj nao 1024 x 768
16:9 I
Przeskaluj na 1024 x 576
16:9 II
Przeskaluj na
854 x 480
Okno
Przeskaluj na
800 x 600
PC
Obszar wyświetlania
Obszar obrazu
Wyświetlania na
ekranie
Sygnał wejścia
4:3 format
lub
16:9 I format
lub
16:9 II format
Okno format
Polski
31
Przeskanuj
Overscan Przeskanuj usuwa zakłócenia z obrazu video. Overscan
Przeskanuj usuwa zakłócenia video z krawędzi źródła video.
Powiększ
Naciśnij w celu zmniejszenia rozmiaru obrazu.
Naciśnij aby powiększyć obraz na ekranie projekcji.
Regulacja pion.
Note
ote
Funkcja “Tryb PC”
jest obsługiwana
wyłącznie dla
źródła RGB.
Przesuwa w pionie projektowany obraz (Cyfrowy).
Regulacja poz.
Przesunięcie wyświetlanego obrazu w poziomie (Cyfrowy).
Tryb PC
Ten tryb działa wyłącznie, gdy projektor jest używany z sygnałem
komputera, poprzez złącze analogowe lub cyfrowe.
Szeroki: Ustawienie to należy wybrać, jeśli komputer wyświetla
sygnał w rozdzielczości szerokoekranowej.
Przykładowe rozdzielczości szerokoekranowe: 720 x 400 / 854 x 480 /
1280 x 720 / 1280 x 768.
Normalny: Ustawienie to należy wybrać, jeśli computer
wyświetla sygnał w rozdzielczości normalnej (4:3).
Przykładowe rozdzielczości normalne: 640 x 480 / 800 x 600 / 1024 x
768 / 1152 x 870 (* for MAC) / 1280 x 1024 / 1400 x 1050.
Polski
32
* Wszystkie obsługiwane rozdzielczości są wymienione na
stronach 57.
Obraz | Trapez
Trapez (pion)
Naciśnij lub w celu regulacji pionowego zniekształcenia
obrazu i uzyskania bardziej prostokątnego obrazu.
Trapez (poziom)
Naciśnij lub w celu regulacji zniekształcenia obrazu w
poziomie i uzyskania bardziej kwadratowego obrazu.
Wysokosc obrazu
Naciśnij lub w celu dokładnej regulacji pozycji pionowej
obrazu i lepszego dopasowania do rozmiaru ekranu.
Polski
33
Setup | Język
Język
Wybór wielojęzycznego menu OSD. Naciśnij lub w celu
przejścia do podmenu, a następnie użyj przycisku
lub
w celu
wyboru preferowanego języka. Naciśnij “Enter”, aby zakończyć
wybór.
Polski
34
Setup
Projekcja

Przód-biurko
Fabryczne ustawienie domyślne.

Przód-biurko

Przód-sufit

Tył-sufit
Po wybraniu tej funkcji, projektor odwraca obraz, w związkuz
czym, można wykonywać projekcję z tyłu przezroczystego
ekranu.
Po wybraniu tej funkcji, projektor przekręca obraz górą do dołu
w celu projekcji przy montażu sufitowym.
Po wybraniu tej funkcji, projektor jednocześnie odwraca i
przekręca obraz górą w dół. Możliwa jest projekcja z tyłu
przezroczystego ekranu przy montażu sufitowym.
Położenie menu
Wybór położenia menu na wyświetlanym ekranie.
Wycisz
Wybierz “Wł” w celu włączenia wyciszenia.
Wybierz “Wył” w celu wyłączenia wyciszenia.
Polski
35
Głośność
Naciśnij
Naciśnij
, aby zmniejszyć głośność.
, aby zwiększyć głośność.
RS232
RS232: Pozwól na sterowanie indywidualnym projektorem
Siec: Umożliwia sterowanie projektorem poprzez przeglądarkę
poprzez RS232.
sieci web (Internet Explorer) z wykorzystaniem sieci
(Ustawienie domyślne).
ID projektora
Definicję ID można ustawić poprzez menu (zakres 00~99)
i umożliwić użytkownikowi sterowanie indywidualnym
projektorem poprzez RS232. Dalsze, powiązane informacje
znajdują się na stronach 59-60.
Polski
36
Setup | Sygnał
Faza
“Faza” synchronizuje taktowanie sygnału wyświetlania karty
graficznej. Jeśli występuje niestabilność lub miganie obrazu, ta
funkcja umożliwia wykonanie korekty.
Częstotliwość
“Częstotliwość” zmienia częstotliwość wyświetlania danych w
celu dopasowania częstotliwości karty graficznej. Po pojawieniu
się pionowego, migającego paska należy użyć tej funkcji do
regulacji.
Pozycja poziom
Naciśnij w celu przesunięcia obrazu w lewo.
Naciśnij w celu przesunięcia obrazu w prawo.
Pozycja pion
Naciśnij
Naciśnij
w celu przesunięcia obrazu w dół.
w celu przesunięcia obrazu w górę.
Polski
37
Setup |
Security Settings
Bezpieczeństwo
 Wł:
Wybierz “Wł”, aby używać sprawdzania zabezpieczenia
przy włączaniu projektora.
Wybierz “Wył”, aby można było włączać projektor bez
 Wył:
sprawdzania hasła.
Timer
Wybierz funkcję czasu (Miesiąc/Dzień/Godzina) do ustawienia
liczby godzin używania projektora. Po upływie ustalonego czasu
pojawia się polecenie ponownego wprowadzenia hasła.
Polski
38
■ Pierwsze użycie:
1.Hasło składa się z 4 cyfr, DOMYŚLNA WARTOŚĆ to “1234”.
(pierwsze użycie)
2.Użyj przycisków numerycznych pilota zdalnego sterowania do wyboru
hasła, a następnie naciśnij przycisk “
” w celu potwierdzenia
wyboru.
Zmień hasło
1. Naciśnij “
” , aby wprowadzić stare hasło.
2. Użyj przycisku numerycznego do wprowadzenia bieżącego
hasła, a następnie ponownie naciśnij przycisk s “
” w celu
wyświetlenia dalszego menu OSD.
3. Przewiń w celu podświetlenia opcji Password (Hasło), a
następnie naciśnij “
” w celu uaktywnienia.
4. Wprowadź nowe hasło (długość 4 cyfry) przyciskami
numerycznymi pilota zdalnego sterowania, a następnie
naciśnij “
” w celu potwierdzenia.
5. Wprowadź ponownie nowe hasło i w celu potwierdzenia
naciśnij “
”.
Polski
39
Setup |
Zaawansowane
Logo
Użyj tej funkcji do wyboru wymaganego ekranu startowego.
Po zmianie ustawienia na inne i wyjściu z menu OSD, nowe
ustawienie zacznie działać przy następnym otwarciu.
Optoma: Domyślny ekran startowy projektora Optoma.
Użytkownika: Wykorzystuje zapamiętany obraz z funkcji
“Logo Capture”.
Logo Capture
Naciśnij “Enter”, aby wykonać natychmiastowe zdjęcie obrazu
wyświetlanego na ekranie.
Polski
40
Setup |
Funkcja Soczewki
Przesuniecie soczewki
Przesunięcie projektowanego obrazu.
Blokada: Ta funkcja nie może być wykorzystywana przez
użytkownika.
Odblokowanie: Ta funkcja może być wykorzystywana przez
użytkownika.
Powiększ/Fokus
Regulacja funkcji powiększenia/ostrości projektowanego obrazu.
Blokada: Ta funkcja nie może być wykorzystywana przez
użytkownika.
Odblokowanie: Ta funkcja może być wykorzystywana przez
użytkownika.
Polski
41
Setup | Siec
DHCP
Użyj tej funkcji do wyboru wymaganego ekranu startowego.
Po zmianie ustawienia na inne i wyjściu z menu OSD, nowe
ustawienie zacznie działać przy następnym otwarciu.
 Wł:
Automatyczne przydzielenie projektorowi adresu IP z
serwera DHCP.
Ręczne przydzielenie adresu IP.
 Wył:
Adres IP
Wybierz adres IP.
Subnet Mask
Wybierz maskę podsieci.
Wyjście
Wybierz domyślną bramę sieci podłączonej do projektora.
DNS
Wybierz numer DNS.
Zastosuj
Naciśnij w celu zastosowania wyboru.
Polski
42
Jak wykorzystać przeglądarkę sieci web do
sterowania projektorem
1. Wypełnij nowy adres IP, maskę podsieci, bramę i DNS w okne
dialogowym.
2. Następnie wybierz zastosuj i naciśnij przycisk “Enter” w celu
uaktywnienia procesu konfiguracji.
3. Otwórz przeglądarkę sieci web i wpisz na ekranie OSD LAN adres,
co spowoduje wyświetlenie strony sieci Web, jak poniżej:
4. Otwórz “Panel sterowania” w celu sterowania projektorem.
Polski
43
Na przykład: Użyj przeglądarki sieci web Microsoft Internet
Explorer (IE) do sterowania projektorem, adres IP będzie adresem
http: // 10.0.50.100.
Czynność 1: Znajdź adres IP (10.0.50.100) z funkcji LAN projektora.
10.0.50.100
Czynność 2: Wybierz zastosuj i naciśnij
przycisk “Enter”, aby
udostępnić funkcję lub naciśnij
przycisk “menu”, aby opuścić
ustawienia.
Czynność 3: Aby otworzyć Połączenia
sieciowe, kliknij Start,
kliknij Panel sterowania,
kliknij Polączenia sieciowe i
Internetowe, a następnie klikjnij
Połączenia sieciowe. Kliknij
połączenie, które ma zostac
skonfigurowane, a następnie,
w opcji Zadania sieciowe
, kliknij Zmień ustawienia tego
polączenia.
Czynność 4: W zakładce Ogólne, pod To
połączenie wykorzystuje
następujące elementy,
kliknij Protokół Internetowy
(TCP/IP), a następnie kliknij
“Właściwości”.
Czynność 6: A
by otworzyć opcje internetowe,
kliknij przeglądarkę sieci web IE,
kliknij Opcje internetowe, kliknij
zakładkę Połączenia i kliknij
“Ustawienia sieci LAN...”
Czynność 7: Z
ostanie wyświetlone okno
dialogowe Ustawienia sieci
lokalnej (LAN), w polu Serwer
proxy, anuluj okno opcji Używaj
serwera proxy dla sieci LAN, a
następnie kliknij dwa razy “OK”.
Czynność 5: K
liknij Użyj nastepujący adres
IP i wpisz jak poniżej:
1) Adres IP: 10.0.50.XXX
2) Maska podsieci: 255.255.0.0
3) Domyślna brama: 10.0.50.254
Polski
44
Czynność 8: Otwórz IE i wpisz w polu URL
adres IP 10.0.50.100, a następnie
naciśnij przycisk “Enter”.
Zostanie wyświetlona pokazana
poniżej strona sieci web:
Czynność 9: Otwórz “Panel sterowania” w
celu sterowania projektorem.
Polski
45
Options
Blokada źródła
Wł: Projektor przeszuka określony port połączenia.
Wył: Po utraceniu bieżącego sygnału, projektor wyszuka inne
sygnały.
Duża wysokość
Wybierz “Wł”, aby włączyć tryb Duża wysok. n.p.m. Pełna
szybkość pracy wentylatorów w celu zapewnienia prawidłowego
chłodzenia projektora na dużej wysokości.
Ukryj informacje
Wł: Wybierz “Wł”, aby ukryć wyszukiwanie wiadomości.
Wył: Wybierz “Wył”, aby pokazać wyszukiwanie wiadomości.
Blokuj klaw.
Po włączeniu funkcji blokady keypada, nastąpi blokada panela
sterowania, a projektor można nadal obsługiwać poprzez pilota
zdalnego sterowania. Po anulowaniu tej funkcji należy użyć pilota
zdalnego sterowania i wybrać opcję “Wył” tej funkcji.
Kolor tła
Użyj tej funkcji do wyświetlenia ekranu “Czarny”, “Czerwony”,
“Niebieski”, “Zielony” lub “Biały”, przy braku sygnału.
Skasuj
Wybierz “Tak”, aby przywrócić parametry wyświetlania
wszystkich menu do domyślnych ustawień fabrycznych.
Polski
46
Options |
Zaawansowane
Włączenie
Wł: Projektor włączy się automatycznie, po zapewnieniu
zasilania prądem zmiennym, bez naciskania przycisku
“Zasilanie/Oczekiwanie” w panelu sterowania projektora lub
przycisku “Zasilanie” na pilocie zdalnego sterowania.
Wył: Włączenie normalnego trybu projektora.
Wł Sygnalu
Wł: Projektor włączy się automatycznie, po udostępnieniu
sygnału, bez naciskania przycisku zasilania w panelu
sterowania urządzenia lub przycisku “Zasilanie” na pilocie
zdalnego sterowania.
Wył: Włączenie normalnego trybu projektora.
Auto Power Off
Ustawia odliczanie czasu do automatycznego wyłączenia. Licznik
rozpoczyna odliczanie, przy braku wprowadzonego sygnału
do wejścia projektora. Następnie, po zakończeniu odliczania,
projektor wyłączy się automatyczne (w minutach).
Wyłącznik czasowy
Ustawia odliczanie czasu do automatycznego wyłączenia. Timer
rozpoczyna odliczanie z sygnałem lub bez sygnału wejścia.
Następnie, po zakończeniu odliczania przez wyłącznik czasowy,
zasilanie projektora zostanie wyłączone automatyczne.
(w minutach)
Polski
47
Options |
Ustawienia lampy
Licznik lampy
Wyświetla czas projekcji.
Info. o lampie
Funkcję tą należy wybrać w celu wyświetlania lub ukrycia
komunikatu o potrzebie zmiany lampy. Komunikat pojawia się na
30 godzin przed sugerowanym czasem wymiany lampy.
Tryb jasności
Standardowy: Wybierz “Standardowy”, aby przyciemnić
światło lampy projektora, co obniża zużycie energii i wydłuża
żywotność lampy do 130%.
Jasny: Wybierz “Jasny”, aby zwiększyć jasność.
Kasuj licznik lampy
Zerowanie licznika czasu działania lampy po wymianie lampy.
Polski
48
Dodatki
Rozwiązywanie problemów
Jeśli wystąpią problemy z działaniem projektora należy
sprawdzić następujące informacje. Jeśli problem
utrzymuje się należy skontaktować się z lokalnym
dostawcą lub z punktem serwisowym. (Szczegółowe
informacje znajdują się na stronach 62-63)
Problemy związane z obrazem
Brak obrazu na ekranie
Sprawdź czy są prawidłowo i pewnie połączone wszystkie kable i
połączenia zasilania, zgodnie z opisem w części “Instalacja”.
Upewnij się, że szpilki złącza nie są wygięte lub złamane.
Sprawdź, czy lampa projektora została prawidłowo
zainstalowana. Sprawdź część “Wymiana lampy”.
Sprawdź, czy otwarta została przykrywka obiektywu i czy
projektor został włączony.
Upewnij się, że nie jest włączona funkcji “Wyciszenie AV”.
Obraz częściowy, przesunięty lub nieprawidłowo
wyświetlany
aciśnij “Resynchronizacja” na pilocie zdalnego sterowania lub
 N
w panelu sterowania.
 Jeśli używany jest komputer:
Note
ote
(*) Dla sygnału
komputerowego
zalecana jest
rozdzielczość XGA
(1024 x 768).
W systemach operacyjnych Windows 95, 98, 2000, XP:
1. Poprzez ikonę “Mój komputer”, otwórz folder “Panel
sterowania”, a następnie kliknij dwukrotnie ikonę “Obraz”.
2. Wybierz zakładkę “Ustawienia”.
3. Sprawdź, czy ustawienie rozdzielczości wyświetlania jest
niższe lub równe od UXGA (1600 x 1200). (*)
4. Kliknij przycisk “Zaawansowane właściwości”.
Jeśli projektor nadal nie wyświetla całego obrazu, konieczna
będzie także zmiana używanego monitora. Sprawdź następujące
czynności.
5. Sprawdź, czy ustawienie rozdzielczości wyświetlania jest
niższe lub równe od UXGA (1600 x 1200).
Polski
49
Dodatki
6. Wybierz przycisk “Zmień” w zakładce “Monitor”.
7. Kliknij “Pokaż wszystkie urządzenia”. Następnie, wybierz
“Standardowe typy monitorów” w oknie SP; wybierz
wymagany tryb rozdzielczości w oknie “Modele”.
Note
ote
(*) Dla sygnału
komputerowego
zalecana jest
rozdzielczość XGA
(1024 x 768).
8. Sprawdź, czy ustawienie rozdzielczości monitora jest niższe
lub równe od UXGA (1600 x 1200). (*)
 Jeśli używany jest komputer notebook:
1. Najpierw, wykonaj czynności wymienione powyżej w celu
regulacji rozdzielczości komputera.
2. Naciśnij przełączenie ustawień wyjścia. Na przykład: [Fn]+[F4]
Acer  Asus  Dell  Gateway 
[Fn]+[F5]
[Fn]+[F8]
[Fn]+[F8]
[Fn]+[F4]
IBM/Lenovo 
HP/Compaq 
NEC  Toshiba  [Fn]+[F7]
[Fn]+[F4]
[Fn]+[F3]
[Fn]+[F5]
Mac Apple:
Preferencje systemu  Obraz  Aranżacja  Ekran
lustrzany
 W przypadku trudności ze zmianą rozdzielczości lub przy
zatrzymywaniu działania monitora należy ponownie uruchomić
cały sprzęt, włącznie z projektorem.
Ekran notebooka lub komputera PowerBook nie wyświetla
prezentacji
Jeśli używany jest komputer notebook
Niektóre notebooki mogą wyłączać ich własne ekrany, gdy
używane jest drugie urządzenie wyświetalnia. Każdy z nich
stosuje własną metodę reaktywacji. Sprawdź podręcznik
komputera w celu uzyskania szczegółowych informacji.
Niestabilny lub migający obraz
żyj funkcji “Faza” do wykonania korekty. Dalsze informacje
 U
znajdują się na stronie 37.
Zmień
ustawienie kolorów monitora w komputerze.

Pionowy, migający pasek na obrazie
Użyj ustawienia “Częstotliwość” do wykonania regulacji. Dalsze
informacje znajdują się na stronie 37.
Sprawdź
i skonfiguruj ponownie tryb wyświetlania karty

graficznej w celu uzyskania jej zgodności z projektorem.
Polski
50
Dodatki
Brak ostrości obrazu
Sprawdź, czy zdjęta jest przykrywka obiektywu.
Wyreguluj ostrość pokrętłem na obiektywie projektora.
 Należy upewnić się, że odległość do ekranu projekcji wynosi przy
standardowym obiektywie 3,9 do 41,0 stóp (1,2 do 12,5 metra)/
Obiektyw tele 13,1 do 58,0 stóp (4,0 do 17,7 metra).
Rozciągnięty obraz przy wyświetlaniu tytułu DVD w
formacie 16:9
Podczas wyświetlania anamorficznych dysków DVD lub 16:9
DVD, projektor pokaże najlepszy obraz w formacie 16: 9, po
stronie projektora.
Podczas odtwarzania tytułu DVD w formacie 4:3, należy zmienić
format na 4:3 w menu OSD projektora.
Jeśli obraz jest nadal rozciągnięty, będzie potrzebna także
regulacja współczynnika proporcji poprzez następujące
czynności:
 Należy ustawić format wyświetlania odtwarzacza DVD na
współczynnik proporcji 16:9 (szeroki).
Obraz za mały lub za duży
 Wyreguluj Pierścień Zoom na projektorze.
 Przysuń lub odsuń projektor od ekranu.
 Naciśnij przycisk [Menu] na pilocie zdalnego sterowania, przejdź
Note
ote
Nie zaleca się
stosowania funkcji
Keystone.
do “Obraz  Wyszukiwanie” i użyj innych ustawień.
Nachylone boki obrazu
 Jeśli to możliwe należy zmienić pozycję projektora, aby znajdował
się na środku ekranu i poniżej ekranu.
 Naciskaj przycisk [Keystone] na pilocie zdalnego sterowania
lub naciskaj [ / ] na panelu projektora, aż do uzyskania
pionowych krawędzi bocznych.
Odwrócony obraz
Wmenu OSD wybierz “Setup  Projekcja” i wyreguluj kierunek
projekcji.
Polski
51
Dodatki
Problemy związane z przerywaniem działania
Projektor przestaje reagować na wszystkie elementy
sterowania
Jeśli to możliwe, wyłącz projektor, a następnie odłącz przewód
zasilający i zaczekaj co najmniej 60 sekund przed ponownym
podłączeniem zasilania.
Przepaliła się lampa generując trzaskający dźwięk
Po osiągnięciu przez lampę końca żywotności, może się ona
przepalić generując wysoki, trzaskający dźwięk. W takim
przypadku, projektor nie włączy się dopóki nie zostanie
wymieniona lampa. Aby wymienić lampę należy wykonać
procedury wymienione w części “Wymiana lampy” na stronach
55-56.
Wskazanie stanu projektora
Komunikat diody LED
Dioda LED zasilanie/
oczekiwanie
Komunikat
(Niebieski)
(Czerwony)
Dioda LED
temperatury
Dioda LED
lampy
(Czerwony)
(Czerwony)
Stan oczekiwania
(Wejście przewodu
zasilającego)
Stan oczekiwania
(Tryb Burn in
[Nagrzewanie])
Włączenie zasilania
(Naciśnięcie przycisku
zasilania)
Wyłączenie zasilania
(Chłodzenie)
Błąd (Nadmierna
temperatura)
Błąd
(Awaria wentylatora)
Migające
Błąd
(Awaria lampy)
Tryb Download
(Pobierz)
Note
ote
Polski
52
Stałe światło 
Brak światła 
Dodatki
Komunikaty
 Awaria wentylatora:
 Ostrzeżenie dotyczące temperatury:
 Wymiana lampy:
Komunikat stanu dla wyszukiwania źródła:
Problemy związane z pilotem zdalnego
sterowania
Jeśli pilot zdalnego sterowania nie działa
 Sprawdź czy kąt nachylenia pilota zdalnego sterowania wynosi
około ±22,5°.
Polski
53
Dodatki
 Upewnij się, że pomiędzy pilotem zdalnego sterowania a
projektorem nie ma żadnych przeszkód. Przesuń się na odległość
6 m (20 stóp) od projektora.
 Upewnij się, że prawidłowo włożone są baterie.
 Wymień słabe baterie pilota zdalnego sterowania.
Polski
54
Dodatki
Wymiana lampy
Projektor automatycznie wykrywa stan żywotności lampy.
Gdy żywotność lampy zbliża się do końca, wyświetlany jest
komunikat ostrzegawczy.
Po zobaczeniu tego komunikatu należy skontaktować się z
lokalnym dostawcąlub z punktem serwisowym w celu jak
najszybszej wymiany lampy. Przed wymianą lampy należy
upewnić się, że projektor chłodził się, przez co nnajmniej 30
minut.
Ostrzeżenie:
Przy montażu sufitowym należy zachować
ostrożność podczas otwierania panela dostępu do lampy.
Podczas wymiany żarówki przy montażu sufitowym, zaleca
się zakładanie okularów ochronnych. “Należy zachować
ostrożność, aby zapobiec wypadnięciu z projektora luźnych
elementów”.
Ostrzeżenie:
Wnęka lampy może być gorąca! Przed wymianą
lampy, zaczekaj na ochłodzenie!
Ostrzeżenie:
Aby zmniejszyć zagrożenie osobistych obrażeń,
nie wolno upuścić modułu lampy lub dotykać do żarówki
lampy. Żarówka może być uszkodzona i po upuszczeniu
może spowodować obrażenia.
Polski
55
Dodatki
1
2
3
4
Procedura wymiany lampy:
1. Wyłącz zasilanie projektora naciskając przycisk “Zasilanie/Oczekiwanie”.
2. Zaczekaj na ochłodzenie się projektora, przez co najmniej 30 minut.
3. Odłącz przewód zasilający.
4. Naciśnij Otwórz, a następnie ostrożnie ściągnij pokrywę lampy. 
5. Otwórz pokrywę lampy. 
6. Użyj śrubokręta do odkręcenia 3 śrub z modułu lampy. 
7. Wyjmij uchwyt lampy. 
W celu założenia modułu lampy, wykonaj wymienione czynności w
kolejności odwrotnej.
8. Włącz projektor i po wymianie modułu lampy, uruchom funkcję “Kasuj
licznik lampy”.
Kasuj licznik lampy: (i) Naciśnij “Menu”  (ii) Wybierz “Opcje”  (iii)
Wybierz “Ustawienia lampy”  (iv) Wybierz “Skasuj
licznik lampy”  (v) Wybierz “Wł”.
Polski
56
Dodatki
Tryby zgodności
 Zgodność komputera
Note
ote
1.“*”skompresowany
obraz komputera.
2. Dla rozdzielczości
szerokoekranowej
(WXGA), obsługa
zgodności zależy od
modeli notebook/
PC.
Synchronizacja pionowa (Hz)
Tryb
Rozdzielczość
Analogowy
Cyfrowy
VGA
640 x 350
70/ 85
***
VGA
640 x 400
85
***
VGA
640 x 480
60/ 72/ 75/ 85
60/ 72/ 75/ 85
VGA
720 x 400
70/ 85
70
SVGA
800 x 600
56/ 60/ 72/ 75/ 85
60/ 72/ 75
60/ 70/ 75
XGA
1024 x 768
60/ 70/ 75/ 85
* SXGA
1152 x 864
70/ 75/ 85
***
* SXGA
1280 x 1024
60/ 75/ 85
60/ 75
* SXGA+
1400 x 1050
60
60
* UXGA
1600 x 1200
60
60
Wide
1280 x 720
***
50/ 60
60/ 72/ 75/ 85
Power Book G4, VGA
640 x 480
Power Book G4, SXGA
800 x 600
60/ 75/ 85
Power Book G4, XGA
1024 x 768
60/ 70/ 75/ 85
* Power Book G4, WXGA
1280 x 768
60/ 70
* Power Book G4, HD
1280 x 720
60
* Power Book G4, HD
1280 x 1024
60/ 75
* Power Book G4, SXGA+
1400 x 1050
60
* Power Book G4, UXGA
1600 x 1200
60
72/ 75/ 85
Power G4, VGA
640 x 480
Power G4, SXGA
800 x 600
60/ 75/ 85
Power G4, XGA
1024 x 768
60/ 70/ 75/ 85
* Power G4, WXGA
1280 x 768
60
* Power G4, HD
1280 x 1024
60/ 75
* Power G4, UXGA
1600 x 1200
60
i MAC
1024 x 768
60
***
 Zgodność video
NTSC
M (3,58MHz), 4,43 MHz, 480i/p @60Hz
PAL
B, D, G, H, I, M, N, 576i/p @50Hz
SECAM
B, D, G, K, K1, L
HDTV
480p, 576p, 720p, 1080i (50/60 Hz)
Polski
57
Dodatki
Komendy RS232 i lista funkcji
protokołów
Przydział pinów złącza RS232
6
9
5
Nr pinu.
Polski
58
3
1
Nazwa
I/O (We/wy) (Z projektora)
1
NC
__
2
RXD
IN
3
TXD
OUT
4
NC
__
5
NC
__
6
NC
__
7
RS232
RTS
8
RS232
CTS
9
NC
__
Dodatki
Lista funkcji protokołu RS232
Note
ote
Szybkość przesyłania : 9600
Bity danych: 8
Parzystość: Brak
Bity stopu: 1
Kontrola przepływu : Brak
UART16550 FIFO: Wyłącz
Przywrócenie projektora
(Udane): P
Przywrócenie projektora
(Nieudane): F
XX=01-99, ID projektora,
XX=00 dla wszystkich
projektorów
Note
ote
1. Po wszystkich komendach
ASCII podawany jest znak
<CR>.
2. 0D to kod HEX dla znaku
<CR> w kodzie ASCII.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------SEND to projector
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------232 ASCII CHEX Code
Function
Description
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX00 1
7E 30 30 30 30 20 31 0D
Power ON
~XX00 2
7E 30 30 30 30 20 32 0D
Power OFF
~XX00 1 ~nnnn
Power On with Password
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX01 1
7E 30 30 30 31 20 31 0D
Resync
~XX02 1
7E 30 30 30 32 20 31 0D
AV Mute
On
~XX02 2
7E 30 30 30 32 20 32 0D
Off
~XX03 1
7E 30 30 30 33 20 31 0D
Mute
On
~XX03 2
7E 30 30 30 33 20 32 0D
Off
~XX04 1
7E 30 30 30 34 20 31 0D
Freeze
~XX04 2
7E 30 30 30 34 20 32 0D
Unfreeze
~XX05 1
7E 30 30 30 35 20 31 0D
Zoom Plus
~XX06 1
7E 30 30 30 36 20 31 0D
Zoom Minus
~XX07 1
7E 30 30 30 37 20 31 0D
Up (Pan under zoom)
~XX08 1
7E 30 30 30 38 20 31 0D
Down (Pan under zoom)
~XX09 1
7E 30 30 30 39 20 31 0D
Left (Pan under zoom)
~XX10 1
7E 30 30 31 30 20 31 0D
Right (Pan under zoom)
~XX12 1
7E 30 30 31 32 20 31 0D
Direct Source Selection
HDMI
~XX12 2
7E 30 30 31 32 20 32 0D
DVI-D
~XX12 4
7E 30 30 31 32 20 34 0D
BNC
~XX12 5
7E 30 30 31 32 20 35 0D
VGA 1
~XX12 6
7E 30 30 31 32 20 36 0D
VGA 2
~XX12 7
7E 30 30 31 32 20 37 0D
VGA 1 SCART
~XX12 8
7E 30 30 31 32 20 38 0D
VGA 1 Component
~XX12 9
7E 30 30 31 32 20 39 0D
S-Video
~XX12 10
7E 30 30 31 32 20 31 30 0D
Video
~XX12 11
7E 30 30 31 32 20 31 31 0D
Wireless
~XX12 12
7E 30 30 31 32 20 31 32 0D
VGA 2 SCART
~XX12 13
7E 30 30 31 32 20 31 33 0D
VGA 2 Component
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX20 1
7E 30 30 32 30 20 31 0D
Display Mode
Presentation
~XX20 2
7E 30 30 32 30 20 32 0D
Bright
~XX20 3
7E 30 30 32 30 20 33 0D
Movie
~XX20 4
7E 30 30 32 30 20 34 0D
sRGB
~XX20 5
7E 30 30 32 30 20 35 0D
User 1
~XX20 6
7E 30 30 32 30 20 36 0D
User 2
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX21 n
7E 30 30 32 31 20 a 0D
Brightness
n= -50 (a= 2D 35 30) ~ +50 (a= 35 30)
~XX22 n
7E 30 30 32 32 20 a 0D
Contrast
n= -50 (a= 2D 35 30) ~ +50 (a= 35 30)
~XX23 n
7E 30 30 32 33 20 a 0D
Sharpness
n= -16 (a= 2D 31 36) ~ +15 (a= 31 35)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX170 n
7E 30 30 31 37 30 20 a 0D
Color
Red Hue
n= -100 (a= 2D 30 30) ~ 100 (a= 31 30 30)
~XX171 n
7E 30 30 31 37 31 20 a 0D
Red Saturation
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX27 n
7E 30 30 32 37 20 a 0D
Red Gain
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX172 n
7E 30 30 31 37 32 20 a 0D
Green Hue
n= -100 (a= 2D 30 30) ~ 100 (a= 31 30 30)
~XX173 n
7E 30 30 31 37 33 20 a 0D
Green Saturation
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX28 n
7E 30 30 32 38 20 a 0D
Green Gain
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX174 n
7E 30 30 31 37 34 20 a 0D
Blue Hue
n= -100 (a= 2D 30 30) ~ 100 (a= 31 30 30)
~XX175 n
7E 30 30 31 37 35 20 a 0D
Blue Saturation
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX29 n
7E 30 30 32 39 20 a 0D
Blue Gain
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX176 n
7E 30 30 31 37 36 20 a 0D
Cyan Hue
n= -100 (a= 2D 30 30) ~ 100 (a= 31 30 30)
~XX177 n
7E 30 30 31 37 37 20 a 0D
Cyan Saturation
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX30 n
7E 30 30 33 30 20 a 0D
Cyan Gain
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX178 n
7E 30 30 31 37 38 20 a 0D
Yellow Hue
n= -100 (a= 2D 30 30) ~ 100 (a= 31 30 30)
~XX179 n
7E 30 30 31 37 39 20 a 0D
Yellow Saturation
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX31 n
7E 30 30 33 31 20 a 0D
Yellow Gain
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX180 n
7E 30 30 31 38 30 20 a 0D
Magenta Hue
n= -100 (a= 2D 30 30) ~ 100 (a= 31 30 30)
~XX181 n
7E 30 30 31 38 31 20 a 0D
Magenta Saturation
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX32 n
7E 30 30 33 32 20 a 0D
Magenta Gain
n= 0 (a= 30) ~ 199 (a= 31 39 39)
~XX33 1
7E 30 30 33 33 20 a 0D
Reset
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX34 n
7E 30 30 33 34 20 a 0D
White Peaking
n= 0 (a= 30) ~ 10 (a= 31 30)
~XX35 1
7E 30 30 33 35 20 31 0D
Degamma
Film
~XX35 2
7E 30 30 33 35 20 32 0D
Video
~XX35 3
7E 30 30 33 35 20 33 0D
Graphics
~XX35 4
7E 30 30 33 35 20 34 0D
PC
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX36 1
7E 30 30 33 36 20 31 0D
Color Temp.
Warm
~XX36 2
7E 30 30 33 36 20 32 0D
Medium
~XX36 3
7E 30 30 33 36 20 33 0D
Cold
~XX37 1
7E 30 30 33 37 20 31 0D
Color Space
Auto
~XX37 2
7E 30 30 33 37 20 32 0D
RGB
~XX37 3
7E 30 30 33 37 20 33 0D
YUV
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------HDMI
~XX39 1
7E 30 30 33 39 20 31 0D
Input Source
~XX39 2
7E 30 30 33 39 20 32 0D
DVI-D
~XX39 4
7E 30 30 33 39 20 34 0D
BNC
~XX39 5
7E 30 30 33 39 20 35 0D
VGA 1
~XX39 6
7E 30 30 33 39 20 36 0D
VGA 2
~XX39 9
7E 30 30 33 39 20 39 0D
S-Video
~XX39 10
7E 30 30 33 39 20 31 30 0D
Video
~XX39 11
7E 30 30 33 39 20 31 31 0D
Wireless
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX60 1
7E 30 30 36 30 20 31 0D
Format
4:3
~XX60 2
7E 30 30 36 30 20 32 0D
16:9-l
~XX60 3
7E 30 30 36 30 20 33 0D
16:9-ll
~XX60 4
7E 30 30 36 30 20 34 0D
Window
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX61 n
7E 30 30 36 31 20 a 0D
Overscan
n= 0 (a= 30) ~ 10 (a= 31 30)
n= 0 (a= 30) ~ 25 (a= 32 35)
~XX62 n
7E 30 30 36 32 20 a 0D
Zoom
~XX63 n
7E 30 30 36 33 20 a 0D
H Image Shift
n= -50 (a= 2D 35 30) ~ 50 (a= 35 30)
~XX64 n
7E 30 30 36 34 20 a 0D
V Image Shift
n= -50 (a= 2D 35 30) ~ 50 (a= 35 30)
~XX65 n
7E 30 30 36 35 20 a 0D
H Keystone
n= -40 (a= 2D 34 30) ~ 40 (a= 34 30)
~XX66 n
7E 30 30 36 36 20 a 0D
V Keystone
n= -40 (a= 2D 34 30) ~ 40 (a= 34 30)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX67 1
7E 30 30 36 37 20 31 0D
PC Mode
Normal
~XX67 2
7E 30 30 36 37 20 32 0D
Wide
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX70 1
7E 30 30 37 30 20 31 0D
Language
English
~XX70 2
7E 30 30 37 30 20 32 0D
German
~XX70 3
7E 30 30 37 30 20 33 0D
French
~XX70 4
7E 30 30 37 30 20 34 0D
Italian
~XX70 5
7E 30 30 37 30 20 35 0D
Spanish
~XX70 6
7E 30 30 37 30 20 36 0D
Portuguese
~XX70 7
7E 30 30 37 30 20 37 0D
Polish
~XX70 8
7E 30 30 37 30 20 38 0D
Dutch
~XX70 9
7E 30 30 37 30 20 39 0D
Swedish
~XX70 10
7E 30 30 37 30 20 31 30 0D
Norwegian/Danish
~XX70 11
7E 30 30 37 30 20 31 31 0D
Finnish
~XX70 12
7E 30 30 37 30 20 31 32 0D
Greek
~XX70 13
7E 30 30 37 30 20 31 33 0D
Traditional Chinese
~XX70 14
7E 30 30 37 30 20 31 34 0D
Simplified Chinese
~XX70 15
7E 30 30 37 30 20 31 35 0D
Japanese
~XX70 16
7E 30 30 37 30 20 31 36 0D
Korean
~XX70 17
7E 30 30 37 30 20 31 37 0D
Russian
~XX70 18
7E 30 30 37 30 20 31 38 0D
Hungarian
~XX70 19
7E 30 30 37 30 20 31 39 0D
Czechoslovak
~XX70 20
7E 30 30 37 30 20 32 30 0D
Arabic
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Polski
59
Dodatki
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------SEND to projector
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------232 ASCII CHEX Code
Function
Description
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX71 1
7E 30 30 37 31 20 31 0D
Projection
Front-Desktop
~XX71 2
7E 30 30 37 31 20 32 0D
Rear-Desktop
~XX71 3
7E 30 30 37 31 20 33 0D
Front-Ceiling
~XX71 4
7E 30 30 37 31 20 34 0D
Rear-Ceiling
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX72 1
7E 30 30 37 32 20 31 0D
Menu Location
Top Left
~XX72 2
7E 30 30 37 32 20 32 0D
Top Right
~XX72 3
7E 30 30 37 32 20 33 0D
Centre
~XX72 4
7E 30 30 37 32 20 34 0D
Bottom Left
~XX72 5
7E 30 30 37 32 20 35 0D
Bottom Right
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------n= -50 (a= 2D 35 30) ~ +50 (a= 35 30)
~XX73 n
7E 30 30 37 33 20 a 0D
Signal
Frequency
~XX74 n
7E 30 30 37 34 20 a 0D
Phase
n= 0 (a= 30) ~ 63 (a= 36 33)
~XX75 n
7E 30 30 37 35 20 a 0D
H. Position
n= -100 (a= 2D 31 30 30) ~ 100 (a= 31 30 30)
~XX76 n
7E 30 30 37 36 20 a 0D
V. Position
n= -10 (a= 2D 31 30) ~ 10 (a= 31 30)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Security Timer
Month/Day/Hour n=mmddhh
~XX77 n
7E 30 30 37 37 20 31 aabbcc 0D
Security
mm= 00 (aa=30 30) ~ 99 (aa=39 39)
dd = 00 (aa=30 30) ~ 29 (aa=32 39)
hh = 00 (aa=30 30) ~ 23 (aa=32 33)
On
~XX78 1
7E 30 30 37 38 20 31 0D
Security Settings
~XX78 2
7E 30 30 37 38 20 32 0D
Off
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX79 n
7E 30 30 37 39 20 31 a 0D
Projector ID
n= 00 (a=30 30) ~99 (a=39 39)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX80 1
7E 30 30 38 30 20 31 0D
Mute
On
~XX80 2
7E 30 30 38 30 20 32 0D
Off
~XX81 n
7E 30 30 38 31 20 31 a 0D
Volume
n=0 (a=30) ~ 16 (a=31 36)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX82 1
7E 30 30 38 32 20 31 0D
Logo
Optoma
~XX82 2
7E 30 30 38 32 20 32 0D
User
~XX83 1
7E 30 30 38 33 20 31 0D
Logo Capture
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Lock
~XX84 1
7E 30 30 38 34 20 31 0D
Lens Shift
~XX84 2
7E 30 30 38 34 20 32 0D
Unlock
~XX85 1
7E 30 30 38 35 20 31 0D
Zoom/Focus
Lock
~XX85 2
7E 30 30 38 35 20 32 0D
Unlock
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX100 1
7E 30 30 31 30 30 20 31 0D
Source Lock
On
~XX100 2
7E 30 30 31 30 30 20 32 0D
Off
~XX101 1
7E 30 30 31 30 31 20 31 0D
High Altitude
On
~XX101 2
7E 30 30 31 30 31 20 32 0D
Off
~XX102 1
7E 30 30 31 30 32 20 31 0D
Information Hide
On
~XX102 2
7E 30 30 31 30 32 20 32 0D
Off
~XX103 1
7E 30 30 31 30 33 20 31 0D
Keypad Lock
On
~XX103 2
7E 30 30 31 30 33 20 32 0D
Off
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX104 1
7E 30 30 31 30 34 20 31 0D
Background Color
Blue
~XX104 2
7E 30 30 31 30 34 20 32 0D
Black
~XX104 3
7E 30 30 31 30 34 20 33 0D
Red
~XX104 4
7E 30 30 31 30 34 20 34 0D
Green
~XX104 5
7E 30 30 31 30 34 20 35 0D
White
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX105 1
7E 30 30 31 30 35 20 31 0D
Advanced
Direct Power On
On
~XX105 2
7E 30 30 31 30 35 20 32 0D
Off
~XX113 1
7E 30 30 31 31 33 20 31 0D
Signal Power On
On
~XX113 2
7E 30 30 31 31 33 20 32 0D
Off
~XX106 n
7E 30 30 31 30 36 20 a 0D
Auto Power Off (min)
n= 0 (a= 30) ~ 999 (a= 39 39 39)
~XX107 n
7E 30 30 31 30 37 20 a 0D
n= 0 (a= 30) ~ 999 (a= 39 39 39)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX108 1
7E 30 30 31 30 38 20 31 0D
Lamp Setting
Lamp Hour
~XX109 1
7E 30 30 31 30 39 20 31 0D
Lamp Reminder
On
~XX109 2
7E 30 30 31 30 39 20 32 0D
Off
~XX110 1
7E 30 30 31 31 30 20 31 0D
Brightness Mode
Bright
~XX110 2
7E 30 30 31 31 30 20 32 0D
STD
~XX111 1
7E 30 30 31 31 31 20 31 0D
Lamp Reset
Yes
~XX111 2
7E 30 30 31 31 31 20 32 0D
No
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX112 1
7E 30 30 31 31 32 20 31 0D
Reset
Yes
~XX112 2
7E 30 30 31 31 32 20 32 0D
No
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------SEND to Remote
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX140 1
7E 30 30 31 34 30 20 31 0D
Power
~XX140 2
7E 30 30 31 34 30 20 32 0D
Re-sync
~XX140 3
7E 30 30 31 34 30 20 33 0D
Keystone
~XX140 4
7E 30 30 31 34 30 20 34 0D
AV Mute
~XX140 5
7E 30 30 31 34 30 20 35 0D
Freeze
~XX140 6
7E 30 30 31 34 30 20 36 0D
Display
~XX140 7
7E 30 30 31 34 30 20 37 0D
Zoom in
~XX140 8
7E 30 30 31 34 30 20 38 0D
Zoom out
~XX140 9
7E 30 30 31 34 30 20 39 0D
Volume +
~XX140 10 7E 30 30 31 34 30 20 31 30 0D
Volume ~XX140 11 7E 30 30 31 34 30 20 31 31 0D
Enter (for projection MENU)
~XX140 12 7E 30 30 31 34 30 20 31 32 0D
Menu
~XX140 13 7E 30 30 31 34 30 20 31 33 0D
Left
~XX140 14 7E 30 30 31 34 30 20 31 34 0D
Up
~XX140 15 7E 30 30 31 34 30 20 31 35 0D
Right
~XX140 16 7E 30 30 31 34 30 20 31 36 0D
Down
~XX140 17 7E 30 30 31 34 30 20 31 37 0D
Lens Function
~XX140 18 7E 30 30 31 34 30 20 31 38 0D
Format (1)
~XX140 19 7E 30 30 31 34 30 20 31 39 0D
HDMI (2)
~XX140 20 7E 30 30 31 34 30 20 32 30 0D
Wireless (3)
~XX140 21 7E 30 30 31 34 30 20 32 31 0D
Source (4)
~XX140 22 7E 30 30 31 34 30 20 32 32 0D
DVI (5)
~XX140 23 7E 30 30 31 34 30 20 32 33 0D
BNC (6)
~XX140 24 7E 30 30 31 34 30 20 32 34 0D
VGA-1 (7)
~XX140 25 7E 30 30 31 34 30 20 32 35 0D
Video (8)
~XX140 26 7E 30 30 31 34 30 20 32 36 0D
S-Video (9)
~XX140 27 7E 30 30 31 34 30 20 32 37 0D
VGA-2 (0)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------SEND from projector automatically
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------232 ASCII CHEX Code
Function
Projector Return
Description
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------When in: Standby/Warming/Cooling/Out of Range/Lamp fail
INFOn
n : 0/1/2/3/4 = Standby/Warming/Cooling/Out of
Range/Lamp Fail
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------READ from projector
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------232 ASCII CHEX Code
Function
Projector Return
Description
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX121 1
7E 30 30 31 32 31 20 31 0D
Input Source Commands
OKaa
aa : 00/01/02/03/04/05/06/07/08=None/DVI/VGA1/VGA2/
S-Video/Video/BNC/HDMI/Wireless
~XX122 1
7E 30 30 31 32 32 20 31 0D
Software Version
OKaaaa
~XX123 1
7E 30 30 31 32 33 20 31 0D
Display Mode
OKa
a : 0/1/2/3/4/5=Presentation/Bright/Movie/sRGB/User1/
User2
~XX124 1
7E 30 30 31 32 34 20 31 0D
Power State
OKa
a : 1/0=On/Off
~XX125 1
7E 30 30 31 32 35 20 31 0D
Brightness
OKn
n : -50 to 50
~XX126 1
7E 30 30 31 32 36 20 31 0D
Contrast
OKn
n : -50 to 50
~XX127 1
7E 30 30 31 32 37 20 31 0D
Aspect Ratio
OKa
a : 0/1/2/3/4=4:3/16:9I/16:9II/Window
~XX128 1
7E 30 30 31 32 38 20 31 0D
Color Temperature
OKa
a : 0/1/2=Warm/Medium/Cold
~XX129 1
7E 30 30 31 32 39 20 31 0D
Projection Mode
Oka
a : 0/1/2/3=Front-Desktop/Rear-Desktop /FrontCeiling/Rear-Ceiling
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------a : 1/0=On/Off
~XX150 1
7E 30 30 31 35 30 20 31 0D
Information
OKabbbbccdddde
bbbb: Lamp Hour
cc: source 00/01/02/03/04/05/06/07/08= None/DVI/VGA1/
VGA2/S-Video/Video/BNC/HDMI/Wireless
dddd: FW version
e : Display mode 0/1/2/3/4/5=Presentation/
Bright/Movie/sRGB/User1/User2
n:0
EP783
~XX151 1
7E 30 30 31 35 31 20 31 0D
Model name
OKn
Polski
60
Dodatki
Instalacja przy montażu sufitowym
Note
ote
 Typ śruby: M6
 Maksymalna długość śruby: 8,5 mm
 Minimalna długość śruby: 6,5 mm
Jednostka: mm (milimetr)
118
Należy pamiętać,
że uszkodzenie
spowodowane
nieprawidłową
instalacją
spowoduje
unieważnienie
gwarancji.
1. Aby zapobiec uszkodzeniu projektora, do instalacji należy
zastosować zalecany zestaw do montażu sufitowego
Optoma.
2. W celu zastosowania zestawu do montażu sufitowego
innych firm należy upewnić się, że śruby do połączenia
zestawu z projektorem, spełniają następujące specyfikacje:
Min
400
229
Max
580
Stała odległość
169
30
Przód-projector
161
219
100.5
106.5
475.5
256.5
Ostrzeżenie:
1. zestawu do montażu
sufitowego innej
firmy należy upewnić
się, że pomiędzy
dolną częścią
pokrywy projektora
a sufitem zachowana
jest odległość, co
najmniej 10cm.
2. Należy unikać
umieszczania
projektora w
pobliżu źródeł
ciepła, takich jak
moduły klimatyzacji
i grzejniki,
ponieważ mogą
one spowodować
przegrzanie i
automatyczne
zamknięcie.
3. Montaż sufitowy
należy wykonać
do powierzchni
metalowej lub do
betonowej.
Regulowana
odległość
114
140
398
Polski
61
Dodatki
Ogólnoświatowe biura Optoma
W celu uzyskania naprawy lub pomocy technicznej należy
skontaktować się z biurem lokalnym.
USA
715 Sycamore Drive Milpitas, CA 95035, USA www.optomausa.com
Tel : 408-383-3700
Faks : 408-383-3702
Serwis : [email protected]
Kanada
5630 Kennedy Road, Mississauga,
ON, L4Z 2A9, Canada www.optoma.ca
Tel : 905-361-2582
Faks : 905-361-2581
Europe
42 Caxton Way, The Watford Business Park
Watford, Hertfordshire,
WD18 8QZ, UK
Tel : +44 (0) 1923 691 800
www.optoma.eu Faks : +44 (0) 1923 691 888
Serwis Tel : +44 (0)1923 691865
Optoma Francja
Bâtiment E Tel.: +33 1 41 46 12 20
81-83 avenue Edouard Vaillant Faks : +33 1 41 46 94 35
92100 Boulogne Billancourt, France Serwis : [email protected]
Optoma Hiszpania
Paseo de la Castellana 135 7 Planta Madrid, Spain Optoma Niemcy
Werftstrasse 25 D40549 Düsseldorf, Germany Optoma Skandynawia
Grev Wedels Plass 2 3015 Drammen Norway Ameryka Łacińska
Polski
62
715 Sycamore Drive Milpitas, CA 95035, USA
www.optoma.com.br
Tel.: +34 91 790 67 01
+34 91 790 67 02
Faks : + 34 91 790 68 69
Tel : +49 (0) 211 506 6670
Faks : +49 (0) 211 506 66799
Tel : +47 32 26 89 90
Faks : +47 32 83 78 98
Tel : 408-383-3700
Faks : 408-383-3702
www.optoma.com.mx
Dodatki
Korean
WOOMI TECH.CO.,LTD.
4F,Minu Bldg.33-14, Kangnam-Ku, Tel : +82+2+34430004
seoul,135-815, KOREA
Faks : +82+2+34430005
Japonia
東京都足立区綾瀬3-25-18
株式会社オーエスエム
サポートセンター:0120-46-5040
Tajwan
5F., No. 108, Minchiuan Rd. Shindian City, Taipei Taiwan 231, R.O.C.
www.optoma.com.tw
E-mail : [email protected]
www.os-worldwide.com
Tel : +886-2-2218-2360
Faks : +886-2-2218-2313
asia.optoma.com
Hong Kong
Unit A, 27/F Dragon Centre,
79 Wing Hong Street,
Cheung Sha Wan, Kowloon, Hong Kong Chiny
5F, No. 1205, Kaixuan Rd., Changning District Shanghai, 200052, China
Tel : +852-2396-8968
Faks : +852-2370-1222
www.optoma.com.hk
Tel : +86-21-62947376
Faks : +86-21-62947375
www.optoma.com.cn
Polski
63
Dodatki
Uwagi związane z przepisami i
bezpieczeństwem
Ten dodatek zawiera ogólne uwagi dotyczące projektora.
Uwaga związana z FCC
To urządzenie zostało poddane testo, które wykazały, że
spełnia ograniczenia dla urządzeń cyfrowych klasy B, zgodnie
z częścią 15 przepisów FCC. Ograniczenia te określono w celu
zapewnienia stosownego zabezpieczenia przed szkodliwymi
zakłóceniami w instalacjach domowych. To urządzenie
generuje, wykorzystuje i może wypromieniowywać energię o
czestotliwości radiowej oraz, jeśli nie zostanie zainstalowane i
nie będzie używane zgodnie z instrukcjami, może powodować
szkodliwe zakłócenia komunikacji radiowej.
Nie ma jednak żadnych gwarancji, że zakłócenia nie wystąpią
w danej instalacji. Jeżeli urządzenie to powoduje uciążliwe
zakłócenia odbioru radia i telewizji, co można sprawdzić
poprzez włączenie i wyłączenie sprzętu, użytkownik może
podjąć próbę usunięcia zakłóceń poprzez jeden lub więcej
następujących środków:
• Zmiana kierunku lub położenia anteny odbiorczej.
• Zwiększenie odstępu pomiędzy urządzeniem i
odbiornikiem.
• Podłączenie urządzenia do gniazda zasilanego z innego
obwodu niż odbiornik.
• Kontakt z dostawcą lub doświadczonym technikiem RTV
w celu uzyskania pomocy.
Uwaga: Kabel ekranowane
W celu utrzymania zgodności z przepisami FCC,
wszystkie połączenia z innymi urządzeniami
komputerowymi muszą być wykonane z wykorzystaniem
kabli ekranowanych.
Przestroga
Zmiany lub modyfikacje wykonane bez wyraźnej zgody
producenta, mogą spowodować pozbawienie użytkownika
prawa do uzywania tego komputera przez Federal
Communications Commission (Federalna Komisja ds.
Komunikacji).
Polski
64
Dodatki
Warunki działania
Urządzenie to jest zgodne z częścią 15 zasad FCC. Jego
działanie podlega następującym dwóm warunkom:
1.to urządzenie nie może powodować szkodliwych
zakłóceń oraz
2.to urządzenie musi akceptować wszystkie odbierane
zakłócenia, włącznie z zakłóceniami, które mogą
powodować nieoczekiwane działanie.
Uwaga: Użytkownicy z Kanady
To urządzenie cyfrowe klasy B jest zgodne ze kanadyjskim
standardem ICES-003.
Remarque à l’intention des utilisateurs
canadiens
Cet appareil numerique de la classe B est conforme a la norme
NMB-003 du Canada.
Deklaracja zgodności dla krajów UE
• Dyrektywa EMC 2004/108/EC (włącznie z
poprawkami)
• Dyrektywa niskonapięciowa 2006/95/EC
• Dyrektywa R & TTE 1999/5/EC (jeśli produkt ma funkcję RF)
Instrukcje dotyczące usuwania
Tego urządzenia elektronicznego po
zużyciu nie należy wyrzucać do śmieci. Aby
zminimalizować zanieczyszczenie i zapewnić
możliwie największe zabezpieczenie
środowiska naturalnego, urządzenie to należy
poddać recyklingowi.
Polski
65

Elementy sterowania użytkownika

Transkrypt

Podobne dokumenty

Adapter 3D do projektora 3D-XL
