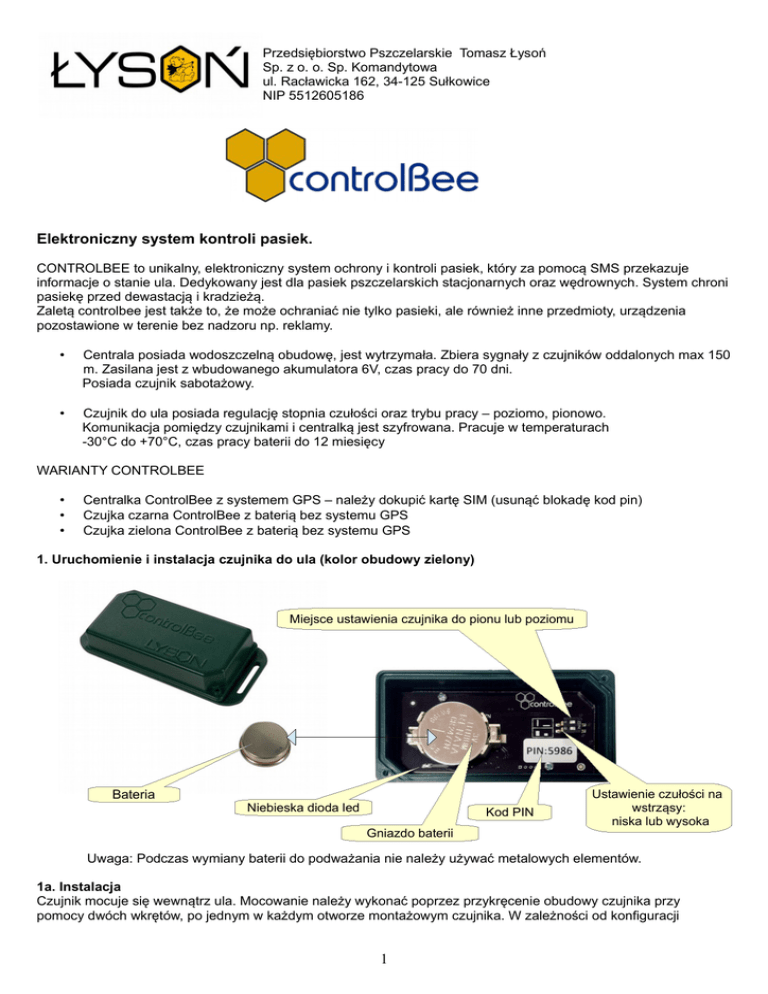

Elektroniczny system kontroli pasiek.
CONTROLBEE to unikalny, elektroniczny system ochrony i kontroli pasiek, który za pomocą SMS przekazuje
informacje o stanie ula. Dedykowany jest dla pasiek pszczelarskich stacjonarnych oraz wędrownych. System chroni
pasiekę przed dewastacją i kradzieżą.
Zaletą controlbee jest także to, że może ochraniać nie tylko pasieki, ale również inne przedmioty, urządzenia
pozostawione w terenie bez nadzoru np. reklamy.
•
Centrala posiada wodoszczelną obudowę, jest wytrzymała. Zbiera sygnały z czujników oddalonych max 150
m. Zasilana jest z wbudowanego akumulatora 6V, czas pracy do 70 dni.
Posiada czujnik sabotażowy.
•
Czujnik do ula posiada regulację stopnia czułości oraz trybu pracy – poziomo, pionowo.
Komunikacja pomiędzy czujnikami i centralką jest szyfrowana. Pracuje w temperaturach
-30°C do +70°C, czas pracy baterii do 12 miesięcy
WARIANTY CONTROLBEE
•
•
•
Centralka ControlBee z systemem GPS – należy dokupić kartę SIM (usunąć blokadę kod pin)
Czujka czarna ControlBee z baterią bez systemu GPS
Czujka zielona ControlBee z baterią bez systemu GPS
1. Uruchomienie i instalacja czujnika do ula (kolor obudowy zielony)
Miejsce ustawienia czujnika do pionu lub poziomu
Bateria
Niebieska dioda led
Kod PIN
Gniazdo baterii
Ustawienie czułości na
wstrząsy:
niska lub wysoka
Uwaga: Podczas wymiany baterii do podważania nie należy używać metalowych elementów.
1a. Instalacja
Czujnik mocuje się wewnątrz ula. Mocowanie należy wykonać poprzez przykręcenie obudowy czujnika przy
pomocy dwóch wkrętów, po jednym w każdym otworze montażowym czujnika. W zależności od konfiguracji
1
mocowanie należy wykonać w płaszczyźnie poziomej lub pionowej. Alarm zostanie wywołany, gdy czujnik zostanie
odchylony od właściwej płaszczyzny lub gdy zostanie poddany drganiom i wibracji.
2. Uruchomienie i instalacja czujnika drzwi/okno (czujnik czarny) systemu alarmowego controlBee
2a. Uruchomienie
W celu uruchomienia czujnika należy zainstalować baterię. Po włożeniu baterii dioda LED zaświeci się na 2
sekundy. Podczas pracy dioda LED będzie cyklicznie sygnalizowała komunikację z centralką systemy coltrolBee.
Kod PIN czujnika
Gniazdo baterii
Magnes
Bateria
Niebieska dioda led
Uwaga: Podczas wymiany baterii do podważania nie należy używać metalowych elementów.
2b. Instalacja
Czujnik montuje się wraz z magnesem. Jeden z elementów na części ruchomej (skrzydło okna lub drzwi) drugi na
elemencie stałym (np.: futryna). Gdy okno lub drzwi są zamknięte czujnik wraz z magnesem musi tworzyć ułożenie
jak na rysunku. Wywołanie alarmu następuje, gdy magnes oddali się od czujnika (otwarcie drzwi lub okna).
Prawidłowe ustawienie
magnesu względem czujki
Magnes
Czujnik
2
3. Konfiguracja.
Lista poleceń SMS systemu alarmowego controlBee
1. Programowanie numeru telefonu sieci komórkowej
aaa - hasło dostępu do centralki
CB:aaa-NR=+NNnnnnnnnnn
NN - numer kierunkowy kraju
nn - numer telefonu
2. Zmiana hasła dostępu do centralki
aaa - obecne hasło centralki
CB:aaa-PASS=nnn
nnn - nowe hasło, tylko cyfry
Fabrycznie centralka ma ustawione hasło: 111
3. Programowanie nazwy centralki
aaa - obecne hasło centralki
CB:aaa-NAME=sssssssssssssss
s... - nazwa, maksymalnie 15 znaków
4. Zmiana wersji językowej
aaa - obecne hasło centralki
x - numer wersji językowej
1 - Angielski
CB:aaa-LANG=x
2 - Polski
3 - Francuzki
4 - Włoski
II. Sterowanie
1. Włączanie alarmu
aaa - hasło dostępu do centralki
CB:aaa-ON
2. Wyłączanie alarmu
aaa - hasło dostępu do centralki
CB:aaa-OFF
3. Lista czujników
aaa - hasło dostępu do centralki
CB:aaa-SENSORS?
4. Dodawanie czujników
CB:aaa-ADD=xx:yyyy
aaa - hasło dostępu do centralki
xx:yyyy - numer czujnika:pin kod czujnika
W jednym poleceniu można programować do 10 czujników.
Pomiędzy każdą parą numer:pin należy stosować pojedynczy
odstęp (jedna spacja)
5. Usuwanie wszystkich czujników
CB:aaa-REMOVE
aaa - hasło dostępu do centralki
6. Pobieranie aktualnej pozycji GPS
CB:aaa-GPS
aaa - hasło dostępu do centralki
W celu podglądu pozycji GPS na mapie należy otrzymane współrzędne wprowadzić na stronie
www.control-bee.eu
7. Bieżący status centralki
CB:aaa-?
aaa - hasło dostępu do centralki
Naklejki z numeracją od 01-99
służące do numerowania czujek.
3
4. Zamocowanie karty SIM w centrali. (Karta SIM nie jest załączona do produktu należy ją dokupić)
Krok 2
Krok 1
1. Przesunąć blokadę na kartę SIM w dół
(wg oznaczeń na uchwycie)
2. Wsunąć kartę SIM w prowadnice.
Krok 3
Górna część centrali wewnątrz,
której znajduje się uchwyt do zamocowania
karty SIM, anteny oraz wejście do podpięcia
komputera i podłączenia baterii.
3. Zamknąć uchwyt na kartę SIM
i zasunąć blokadę w górę
5. Obsługa centrali
Spodnia część centrali, bateria
Jednostka centralna posiada akumulator
AGM 6V/12Ah.
Bateria 6V
Centrala
4
6. Ładowanie akumulatora do centrali
Ładowanie akumulatora odbywa się za pomocą prostownika wg wskazówek zamieszczonych na baterii.
Baterię przed ładowaniem należy wypiąć z centrali. Należy uważać aby nie doszło do zwarcia.
Jednostka centralna posiada akumulator AGM 6v/12Ah.
Ładowania odbywa się za pomocą prostownika do akumulatorów kwasowych 6V,
prąd ładowania maksymalnie 1,5A.
