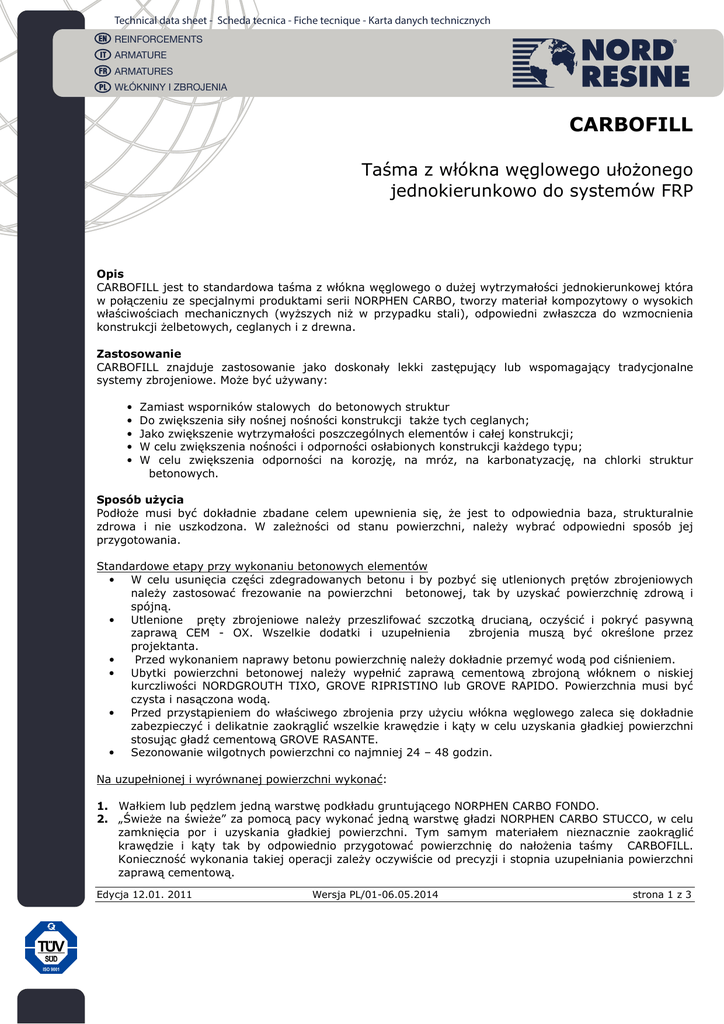

CARBOFILL
Taśma z włókna węglowego ułożonego
jednokierunkowo do systemów FRP
Opis
CARBOFILL jest to standardowa taśma z włókna węglowego o dużej wytrzymałości jednokierunkowej która
w połączeniu ze specjalnymi produktami serii NORPHEN CARBO, tworzy materiał kompozytowy o wysokich
właściwościach mechanicznych (wyższych niż w przypadku stali), odpowiedni zwłaszcza do wzmocnienia
konstrukcji żelbetowych, ceglanych i z drewna.
Zastosowanie
CARBOFILL znajduje zastosowanie jako doskonały lekki zastępujący lub wspomagający tradycjonalne
systemy zbrojeniowe. Może być używany:
•
•
•
•
•
Zamiast wsporników stalowych do betonowych struktur
Do zwiększenia siły nośnej nośności konstrukcji także tych ceglanych;
Jako zwiększenie wytrzymałości poszczególnych elementów i całej konstrukcji;
W celu zwiększenia nośności i odporności osłabionych konstrukcji każdego typu;
W celu zwiększenia odporności na korozję, na mróz, na karbonatyzację, na chlorki struktur
betonowych.
Sposób użycia
Podłoże musi być dokładnie zbadane celem upewnienia się, że jest to odpowiednia baza, strukturalnie
zdrowa i nie uszkodzona. W zależności od stanu powierzchni, należy wybrać odpowiedni sposób jej
przygotowania.
Standardowe etapy przy wykonaniu betonowych elementów
•
W celu usunięcia części zdegradowanych betonu i by pozbyć się utlenionych prętów zbrojeniowych
należy zastosować frezowanie na powierzchni betonowej, tak by uzyskać powierzchnię zdrową i
spójną.
•
Utlenione pręty zbrojeniowe należy przeszlifować szczotką drucianą, oczyścić i pokryć pasywną
zaprawą CEM - OX. Wszelkie dodatki i uzupełnienia
zbrojenia muszą być określone przez
projektanta.
•
Przed wykonaniem naprawy betonu powierzchnię należy dokładnie przemyć wodą pod ciśnieniem.
•
Ubytki powierzchni betonowej należy wypełnić zaprawą cementową zbrojoną włóknem o niskiej
kurczliwości NORDGROUTH TIXO, GROVE RIPRISTINO lub GROVE RAPIDO. Powierzchnia musi być
czysta i nasączona wodą.
•
Przed przystąpieniem do właściwego zbrojenia przy użyciu włókna węglowego zaleca się dokładnie
zabezpieczyć i delikatnie zaokrąglić wszelkie krawędzie i kąty w celu uzyskania gładkiej powierzchni
stosując gładź cementową GROVE RASANTE.
•
Sezonowanie wilgotnych powierzchni co najmniej 24 – 48 godzin.
Na uzupełnionej i wyrównanej powierzchni wykonać:
1. Wałkiem lub pędzlem jedną warstwę podkładu gruntującego NORPHEN CARBO FONDO.
2. „Świeże na świeże” za pomocą pacy wykonać jedną warstwę gładzi NORPHEN CARBO STUCCO, w celu
zamknięcia por i uzyskania gładkiej powierzchni. Tym samym materiałem nieznacznie zaokrąglić
krawędzie i kąty tak by odpowiednio przygotować powierzchnię do nałożenia taśmy CARBOFILL.
Konieczność wykonania takiej operacji zależy oczywiście od precyzji i stopnia uzupełniania powierzchni
zaprawą cementową.
Edycja 12.01. 2011
Wersja PL/01-06.05.2014
strona 1 z 3
Technical data sheet - Scheda tecnica - Fiche tecnique - Karta danych technicznych
REINFORCEMENTS
ARMATURE
ARMATURES
WŁÓKNINY I ZBROJENIA
CARBOFILL
Taśma z włókna węglowego ułożonego
jednokierunkowo do systemów FRP
3. “Świeże na świeże” nałożyć taśmę z włókna węglowego CARBOFILL i kilkakrotnie nasycić materiał
produktem e NORPHEN CARBO BASE stosując do tego wałek.
Paski tkaniny z włókna węglowego CARBOFILL muszą być usytuowane równolegle do linii naprężenia
elementu konstrukcyjnego, którego należy wzmocnić. Nakładanie dwóch warstw jest zalecane tylko na
odcinku 10 -15 cm w kierunku długości pasa. W przypadku stosowania wielowarstwowego nakładanie
poszczególnych pasków węgla muszą być rozłożone w czasie.
4. Ze względów praktycznych zalecamy stoswać taśmy o szerokości 10 cm lub 20 cm.
5. W celu umożliwienia wykonania wykończenia materiałami cementowymi zaleca się obsypać piaskiem
kwarcowym 0,3 – 0,9 mm powierzchnię materiału z włókna węglowego, gdy tylko materiał nasączy się
żywicą.
Nałożony materiał z włókna węglowego można pomalować dwuskładnikową żywicą poliuretanową odporną
na promienie UV o nazwie TIPEWALL, dostępną w kolorach RAL.
Dostępność
CARBOFILL dostępny jest w standardowych wersjach
CARBOFILL 240 (gramatura 240 g/m2)
CARBOFILL 300 (gramatura 300 g/m2),
w rolkach 50 m o szerokości 10cm i 20 cm.
Na specjalne życzenie produkt jest dostępny w różnych gramaturach, rodzajach włókna i wymiarach.
Specyfikacja techniczna
• Włókno węglowe ułożone jednokierunkowe
• Skład maty stabilozowany termicznie
• Moduł 240 GPa
2
g/m
240
300
400
600
Wytrzymałe
grubość
powierzchnie
mm
mm2/m
0,14
0,17
0,23
0,34
139
173
228
339
Wytrzymałość
na
rozciąganie
kN/m
656
816
1082
1616
wrozciąganie
%
1,9
Pakowanie i magazynowanie
Opakowanie
Przechowywa
nie
Zwój 50 metrowy
36 miesiące w oryginalnym opakowaniu
przechowywane w miejscu zadaszonych z dala od
promieni słonecznych w temperaturze od +5°C e
+35°C
Zastrzeżenia prawne
Zalecenia dotyczące sposobu stosowania naszych produktów są zgodne z aktualnym stanem wiedzy i nie
skutkują przejęciem jakiejkolwiek gwarancji i/lub odpowiedzialności co do końcowego wyniku
Edycja 12.01. 2011
Wersja PL/01-06.05.2014
strona 2 z 3
Technical data sheet - Scheda tecnica - Fiche tecnique - Karta danych technicznych
REINFORCEMENTS
ARMATURE
ARMATURES
WŁÓKNINY I ZBROJENIA
CARBOFILL
Taśma z włókna węglowego ułożonego
jednokierunkowo do systemów FRP
wykonywanych prac. Nie zwalniają więc one klienta od odpowiedzialności związanej ze sprawdzeniem
przydatności produktów w zakresie ich planowanego zastosowania poprzez przeprowadzenie wstępnych
prób. Na stronie internetowej pod adresem www.nordresine.pl dostępna jest najnowsza wersja niniejszej
karty technicznej.
