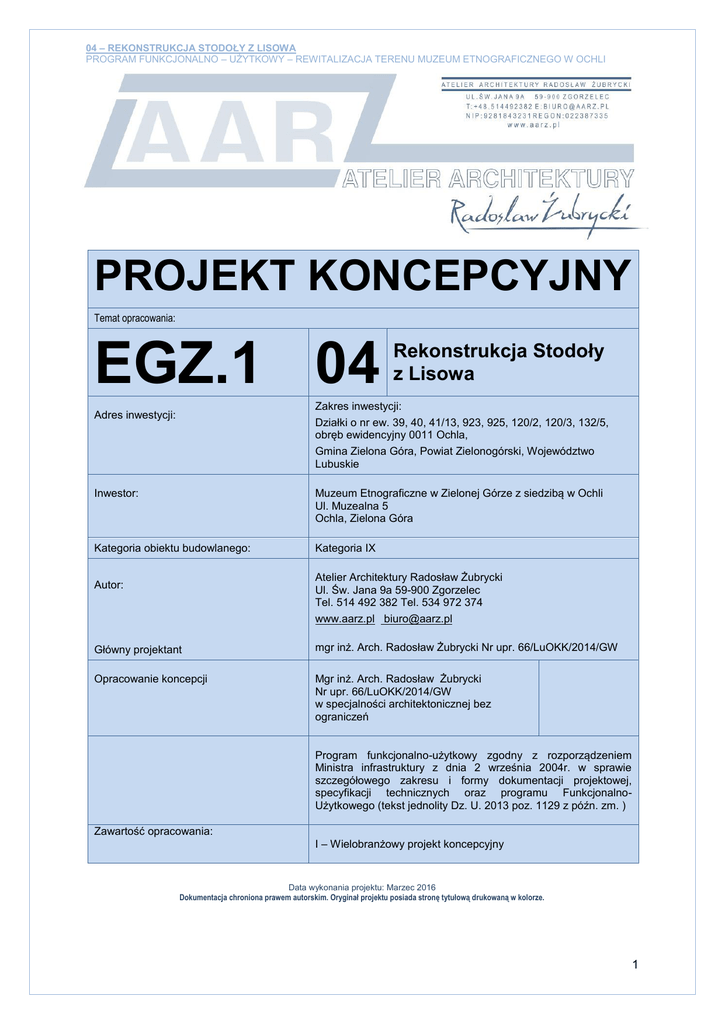

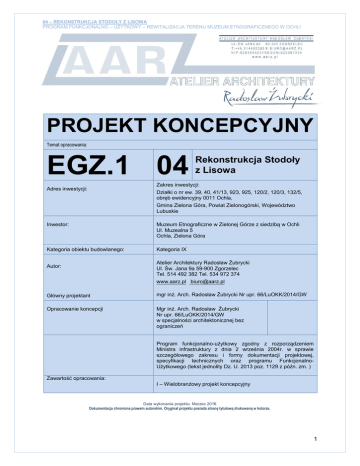

04 – REKONSTRUKCJA STODOŁY Z LISOWA
PROGRAM FUNKCJONALNO – UŻYTKOWY – REWITALIZACJA TERENU MUZEUM ETNOGRAFICZNEGO W OCHLI
PROJEKT KONCEPCYJNY
Temat opracowania:
EGZ.1 04
Rekonstrukcja Stodoły
z Lisowa
Zakres inwestycji:
Działki o nr ew. 39, 40, 41/13, 923, 925, 120/2, 120/3, 132/5,
obręb ewidencyjny 0011 Ochla,
Gmina Zielona Góra, Powiat Zielonogórski, Województwo
Lubuskie
Adres inwestycji:
Inwestor:
Muzeum Etnograficzne w Zielonej Górze z siedzibą w Ochli
Ul. Muzealna 5
Ochla, Zielona Góra
Kategoria obiektu budowlanego:
Kategoria IX
Atelier Architektury Radosław Żubrycki
Ul. Św. Jana 9a 59-900 Zgorzelec
Tel. 514 492 382 Tel. 534 972 374
www.aarz.pl [email protected]
Autor:
Główny projektant
mgr inż. Arch. Radosław Żubrycki Nr upr. 66/LuOKK/2014/GW
Opracowanie koncepcji
Mgr inż. Arch. Radosław Żubrycki
Nr upr. 66/LuOKK/2014/GW
w specjalności architektonicznej bez
ograniczeń
Program funkcjonalno-użytkowy zgodny z rozporządzeniem
Ministra infrastruktury z dnia 2 września 2004r. w sprawie
szczegółowego zakresu i formy dokumentacji projektowej,
specyfikacji technicznych oraz programu FunkcjonalnoUżytkowego (tekst jednolity Dz. U. 2013 poz. 1129 z późn. zm. )
Zawartość opracowania:
I – Wielobranżowy projekt koncepcyjny
Data wykonania projektu: Marzec 2016
Dokumentacja chroniona prawem autorskim. Oryginał projektu posiada stronę tytułową drukowaną w kolorze.
1
Oświadczenie projektanta:
Zgodnie z art. 20 ust. 4 ustawy z dnia 07 lipca 1994 r. Prawo budowlane /tekst jednolity
Dz. U. z 2013, poz. 1409 z późn. zm./ – oświadczamy, że dokumentacja projektu pn. „ Rekonstrukcja
Stodoły z Lisowa ” została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej i jest kompletna z punktu widzenia celu, któremu ma służyć.
Adres inwestycji:
Zakres inwestycji:
Działka 39, 40, 41/13, 923, 925, 120/2, 120/3, 132/5, obręb ewidencyjny 0011 Ochla,
Gmina Zielona Góra, Powiat Zielonogórski, Województwo Lubuskie
Wielobranżowy projekt
koncepcyjny
Projektant uprawniony:
w specjalności architektonicznej bez ograniczeń
Marzec 2016
2
Szczegółowy spis treści:
Strona tytułowa
Oświadczenie projektantów
Szczegółowy spis treści
Spis załączników graficznych
Podstawy prawne opracowania projektu
str. 1
str. 2
str. 3
str. 3
str. 4
I Koncepcja Zagospodarowania działki
str. 5
II. Inwentaryzacja z ekspertyzą techniczną stanu istniejącego
str. 10
III. Koncepcja architektoniczno - konstrukcyjna
str. 13
IV. Koncepcja instalacji elektrycznych
str. 32
V. Koncepcja instalacji sanitarnych
str. 40
Spis załączników graficznych:
Inwentaryzacja:
I0401 – Chata z Lisowa, rysunek z materiałów historycznych – Rzut przyziemia
I0402 – Chata z Lisowa, rysunek z materiałów historycznych – Rzut poddasza
I0403 – Chata z Lisowa, rysunek z materiałów historycznych – Rzut dachu
I0404 – Chata z Lisowa, rysunek z materiałów historycznych – Przekrój B-B
Projekt koncepcyjny. Branża: Zagospodarowanie terenu
Z0401 – Schemat lokalizacji obiektu na terenie muzeum
Z0402 – Projekt zagospodarowania terenu przy obiekcie
Projekt koncepcyjny. Branża: Architektura i Konstrukcja
P0401 – Rzut ław fundamentowych
P0401A – Detal fundamentów
P0402 – Rzut ścian fundamentowych
P0403 – Rzut przyziemia
P0404 – Rzut dachu
P0405 – Przekrój B-B
P0406 – Elewacja frontowa, Elewacja boczna
P0407 – Elewacja frontowa - kolorystyka, Elewacja boczna - kolorystyka
P0408 – Elewacja tylna, Elewacja tylna - kolorystyka
P0409 – Detale przekroju
P0410 – Sposoby rekonstrukcji detali drewnianych
P0416 – Zestawienie stolarki okiennej i drzwiowej zewnętrznej
P0417 – Zestawienie zapotrzebowania na drewno
3
Podstawy prawne opracowania projektu:
1.
Umowa z Inwestorem;
2.
Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym (tekst jednolity Dz. U.
2012
poz. 647 z późn. zm.);
3.
Ustawa z dnia 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz. U. 2013 poz. 1409 z późn. zm.);
4.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 Nr 75, poz. 690 z późn. zm.); oraz
rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniające
rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. 2013, poz.926 z późn. zm. );
5.
Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w
sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. 2012 poz.462 wraz z późn. zm.);
6.
Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy
dokumentacji projektowej, specyfikacji technicznych oraz programu Funkcjonalno-Użytkowego (tekst
jednolity
Dz. U. 2013 poz. 1129 z późn. zm.)
7.
Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w
sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012 poz.463
z późn. zm.);
8.
Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych (tekst jednolity Dz. U. 2014 poz. 883 z późn.
zm.);
9.
Ustawa Ministra Pracy i Polityki Socjalnej z dnia 12 marca 2004r. o pomocy społecznej (Dz. U. 2013r. poz.
182
z późn. zm.)
10. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych
przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. 2003 poz.1650 z późn. zm.)
11. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy
podczas wykonywania robót budowlanych (Dz. U. 2003 Nr 47, poz.401 z późn. zm.)
12. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej
bezpieczeństwa
i ochrony zdrowia oraz planu bezpieczeństwa ochrony zdrowia (Dz. U. 2003 Nr 120, poz.1126 z późn.
zm.)
13. Rozporządzeniu Rady Ministrów z dnia 9 listopada 2010r. w sprawie przedsięwzięć mogących znacząco
oddziaływać na środowisko (Dz. U. 2010 Nr 213, poz. 1397 z późn. zm.)
14. Ustawa o ochronie zabytków i opiece na zabytkami z dnia 23 lipca 2003r. (Dz. U. 2014 poz. 1446 z późn.
zm.).
15. Rozporządzenie Ministra Kultury i Dziedzictwa Narodowego z dnia 27 lipca 2011 r. w sprawie prowadzenia
prac konserwatorskich, prac restauratorskich, robót budowlanych, badań konserwatorskich, badań
architektonicznych
i innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych (Dz. U. 2011
Nr 165, poz.987 z późn. zm.)
16. Źródła informacji
- Aktualna mapa
- Wizja lokalna i pomiary w terenie
- Obowiązujące normy budowlane
- Wytyczne inwestora
- Inwentaryzacja stanu istniejącego
- Koncepcja obiektu i zagospodarowania terenu uzgodniona z Inwestorem
4
CZĘŚĆ I
KONCEPCJA ZAGOSPODAROWANIA DZIAŁKI
1. PRZEDMIOT INWESTYCJI
1.1. Przedmiot inwestycji:
Przedmiotem inwestycji jest Rekonstrukcja Stodoły z Lisowa przy istniejącym budynku
1.2. Dane inwestora:
Ul. Muzealna 5
1.3. Położenie działki:
Działka nr ew.120/3 o powierzchni 33 600m2
Ul. Muzealna 5, Ochla
Zielona Góra
Zakres inwestycji pn. Rewitalizacja terenu Muzeum Etnograficznego w Zielonej Górze z siedzibą
w Ochli:
Działki o nr ew. 39, 40, 41/13, 923, 925, 120/2, 120/3, 132/5, obręb ewidencyjny 0011 Ochla,
1.4. Zakres opracowania:
Zakres opracowania obejmuje budowę budynku oraz zagospodarowanie działki polegające na
wykonaniu wyszczególnionych róbót budowlanych. Program funkcjonalno-użytkowy zgodny z
rozporządzeniem Ministra infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i
formy dokumentacji projektowej, specyfikacji technicznych oraz programu Funkcjonalno-Użytkowego
(tekst jednolity Dz. U. 2013 poz. 1129 z późn. zm. )
2. CHARAKTERYSTYKA TERENU
Teren przeznaczony pod inwestycje jest położony na terenie Muzeum Etnograficznego w Zielonej Górze
z siedzibą w Ochli, miasto Zielona Góra, jednostka ewidencyjna Ochla, powiat zielonogórski,
województwo lubuskie. Teren jest użytkowany jako Muzeum Etnograficzne w Zielonej Górze.
5
3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA
Działki przeznaczone pod inwestycje są zabudowane obiektami muzealnymi Muzeum Etnograficznego.
Na terenie dominuje zabudowa muzealna drewniana i kamienno-drewniana. Teren posiada wydzielone
ciągi komunikacji pieszej i kołowej, przeznaczone do zachowania. Na terenie występuje liczny
drzewostan. Nie planuje się demontażu istniejących obiektów, ani wycinek drzewostanu. Na terenie
przeznaczonym pod inwestycje znajdują się również obiekty małej architektury związane z funkcją
muzealną. Wszystkie obiekty przeznaczone są do zachowania.
4. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI
Projektowane prace budowlane:
- Rekonstrukcja wiaty rybackiej (Pz=119m2)
- Translokacja Chaty z Łężycy (Pz=97,35m2)
- Translokacja Spichlerza z Policka (Pz=314,13m2)
- Rekonstrukcja Stodoły z Lisowa (Pz=250,20m2)
- Translokacja Chaty olenderskiej z Sękowa (Pz=140,88m2)
- Rekonstrukcja Remizy strażackiej z Jezior (Pz=43,34m2)
- Translokacja Spichlerza z Malty (Pz=152,84m2)
- Rekonstrukcja Młynu wodnego z Sądowa (Pz=68,75m2)
- Realizacja pomostu rekreacyjnego
- Realizacja wiaty rekreacyjnej (Pz=25,80m2)
- Modernizacja z rozbudową Leśniczówki (Pz=1133m2)
- Utwardzenie terenu przy obiekcie
- Wykonanie odwodnienia powierzchniowego w formie prefabrykowanych korytek betonowych
5. ZESTAWIENIE POWIERZCHNI DZIAŁKI
6
6. INFORMACJA O OCHRONIE KONSERWATORSKIEJ
Teren inwestycji leży w strefie ochrony konserwatorskiej i jest wpisany do rejestru zabytków.
Teren inwestycji nie jest położony w obszarze objętym nadzorem archeologicznym.
Teren inwestycji nie znajduje się w strefie ochrony krajobrazu ruralistycznego.
Uzyskanie pozwolenia na budowę jest warunkowane uzyskaniem zgody Miejskiego Konserwatora
Zabytków w Zielonej Górze.
7. INFORMACJA O WPŁYWIE EKSPLOATACJI GÓRNICZEJ
Działka inwestycji znajduje się poza obszarem wpływu eksploatacji górniczej.
8. INFORMACJE O ZAGROŻENIACH
Zakres prac objętych opracowaniem nie wymaga sporządzania planu bezpieczeństwa i ochrony zdrowia
zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
(Dz. U. 2003 nr 120 poz. 1126 z późń. zm.).
9. STREFY OBCIĄŻEŃ, KATEGORIA GEOTECHNICZNA, ODWODNIENIE
9.1 Strefy obciążeń
Strefa obciążenia śniegiem i wiatrem:
- obciążenie wiatrem – I strefa wiatrowa qk=300 N/m2
- obciążenie śniegiem – I strefa śniegowa Qk= 700 N/m2
Kategoria geotechniczna i nośność gruntu:
- I strefa przemarzania gruntu - głębokość przemarzania 0,80m
9.2 Opinia geotechniczna
Opinia geotechniczna:
W celu oceny gruntu dokonano powierzchniowej oceny jakości gruntu oraz miejscowych odkrywek do
głębokości posadowienia fundamentów do gł. 1,5m. Na podstawie sondowań z natury stwierdza się, że
w miejscach badań występuje jednolity rodzaj gruntu – piaski średnio i gruboziarniste z lokalnymi
domieszkami żwirów. Grunt na całym terenie jest spoójny pod względem budowy. Miejscowo występują
nacieki wód opadowych.
W rozumieniu przepisów Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia
24 września 1998r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów
budowlanych (Dz. U. Nr 126, poz. 839 z dnia 8 października 1998) warunki gruntowo-wodne w rejonie
projektowanej budowy ustala się jako proste. Kategoria geotechniczna I.
7
- Obiekt jest posadowiony na gruncie zaliczanym do I kategorii geotechnicznej.
- Warunki gruntowe: proste
- Brak występowania wód podpowierzchniowych w miejscach odkrywek.
- Grunt ma dobrą przepuszczalność.
9.3 Odwodnienie działki
Odwodnienie obiektu wykonywane jest profilowanym spadkiem na teren nieutwardzony działki
inwestora. Spadek wykonany jest równolegle do krawędzi działek drogowych ( jeżeli występują ) i nie
powoduje ich zalewania. Projektowane zagospodarowanie nie powoduje konieczności projektowania
systemu odbioru wody deszczowej.
10. DECYZJA ŚRODOWISKOWA
Zgodnie z wyszczególnionymi aktami prawnymi:
[1] Rozporządzenie Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących
znacząco oddziaływać na środowisko – Dz. U. Nr 213/2010 r., poz. 1397
[2] Ustawa z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale
społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (UOOŚ) – Dz. U.
Nr 199/2008 r., poz. 1227, ze zm.
[3] Rozporządzenie Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów
przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań
związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko
– Dz. U. Nr 257/2004 r., poz. 2573, ze zm. (14.11.2010 r.)
[4] Ustawa z dnia 27 kwietnia 2001 r. – Prawo ochrony środowiska (POŚ) – Dz. U. Nr 25/2008 r., poz.
150, ze zm.
Inwestycja polegająca na: Rekonstrukcji Stodoły z Lisowa nie należy do inwestycji mogących
znacząco lub potencjalnie oddziaływać na środowisko.
Informacja jest zgodna z wydaną Decyzją o warunkach zabudowy lub informacją podaną przez właściwy
organ.
11. OBSZAR ODDZIAŁYWANIA INWESTYCJI
Przedmiotem inwestycji jest Rekonstrukcja Stodoły z Lisowa położonej przy istniejącym obiekcie na
terenie Muzeum Etnograficznego w Zielonej Górze z siedzibą w Ochli.
Obszar oddziaływania obiektu mieści się w całości w granicach terenu inwestycji.
Inwestycja nie narusza przepisów odrębnych.
Projektowane zagospodarowanie działki nie powoduje zacienienia działek lub obiektów sąsiednich.
8
12. WYSZCZEGÓLNIENIE ROBÓT BUDOWLANYCH ZAGOSPODAROWANIA DZIAŁKI
Projektowane prace budowlane:
- Rekonstrukcja wiaty rybackiej (Pz=119m2) wraz z pracami towarzyszącymi przy obiekcie
- Translokacja Chaty z Łężycy (Pz=97,35m2) wraz z pracami towarzyszącymi przy obiekcie
- Translokacja Spichlerza z Policka (Pz=314,13m2) wraz z pracami towarzyszącymi przy
obiekcie
- Rekonstrukcja Stodoły z Lisowa (Pz=250,20m2) wraz z pracami towarzyszącymi przy
obiekcie
- Translokacja Chaty olenderskiej z Sękowa (Pz=140,88m2)
- Rekonstrukcja Remizy strażackiej z Jezior (Pz=43,34m2)
- Translokacja Spichlerza z Malty (Pz=152,84m2)
- Rekonstrukcja Młynu wodnego z Sądowa (Pz=68,75m2)
- Realizacja pomostu rekreacyjnego
- Realizacja wiaty rekreacyjnej (Pz=25,80m2)
- Modernizacja z rozbudową Leśniczówki (Pz=1133m2)
- Utwardzenie terenu przy obiekcie
- Wykonanie odwodnienia powierzchniowego w formie prefabrykowanych korytek betonowych
9
CZĘŚĆ II
INWENTARYZACJA Z EKSPERTYZĄ TECHNICZNĄ
STANU ISTNIEJĄCEGO
Temat opracowania:
Rekonstrukcja Stodoły z Lisowa przy istniejącym budynku
Adres inwestycji:
Zakres inwestycji:
Działka 39, 40, 41/13, 923, 925, 120/2, 120/3, 132/5, obręb
ewidencyjny 0011 Ochla,
Lubuskie
Inwestor:
Ul. Muzealna 5
Kategoria IX
Autor:
Tel. 514 492 382 Tel. 534 972 374
Główny projektant
Opracowanie
ograniczeń
I – Inwentaryzacja z ekspertyzą techniczną
10
Opis stanu istniejącego
1.1 Opis ogólny
Obiekt budownictwa ludowego - budynek gospodarczy w konstrukcji drewnianej
szkieletowej szachulcowej przeznaczony do zwiedzania. Obiekt planuje się do
rekonstrukcji przy istniejącej Chacie z Lisowa translokowanym w 2014r.
Położenie istniejącego obiektu:
Działka nr ew. 120/3, obręb 0011 Ochla, Zielona Góra,
Powiat Zielonogórski, Województwo Lubuskie
Właściciel: Muzeum Etnograficzne w Zielonej Górze z siedzibą w Ochli
Data budowy: koniec XIX wieku
Rekonstrukcji: XXI wiek
Powierzchnia zabudowy: 176,42m2
Ilość kondygnacji nadziemnych: 2/3
Ilość kondygnacji podziemnych: brak
Opis na podstawie wizji lokalnej przeprowadzonej w grudniu 2015r. oraz inwentaryzacji
ogólnobudowlanej budynku.
Rekonstrukcja stodoły na podstawie materiałów archiwalnych przy istniejącym obiekcie,
zgodnie z projektem koncepcyjnym.
Ocena stanu technicznego w formie opisowej:
Budynek mieszkalno-gospodarczy, dawniej zabudowania folwarczne. Budynek
założony na planie zbliżonym do prostokąta złożony z części niższej w środku i
symetrycznych części wyższych po bokach. Obecnie do budynku od strony wschodniej
dobudowana jest jednokondygnacyjna dobudówka o funkcji gospodarczej, a od strony
północnej ganki wejściowe.
W budynku nie stwierdzono zawilgocenia. Schody wewnętrzne drewniane w stanie
ogólnym dobrym. Okładziny ścienne i sufitowe w części budynku w stanie dobrym i
bardzo dobrym. Instalacje w budynku wykonane współcześnie w stanie bardzo dobym.
Brak ubytków w wyposażeniu obiektu.
Zakres uzgodnionych prac budowlanych pozwala przyjąć, że najefektywniejszą metodą
remontu, jest wymiana wszystkich zniszczonych i skorodowanych elementów na nowe.
Fundamenty:
- fundamenty z bloczków prefabrykowanych w stanie ogólnym dobrym.
Brak zawilgoceń.
Ściany zewnętrzne:
- ściany zewnętrzne wykonane w technologii mieszanej w stanie
dobrym. Miejscowe zawilgocenia tynków. Konstrukcja w stanie ogólnym
bardzo dobrym
11
Materiał elewacji:
- tynk cementowo-wapienny, malowanie, docieplenia. Elewacja
ocieplona wełną mineralną na siatce mocującej, uzupełnienia tynkami
współczesnymi.
Stan ogólny: dobry
Pokrycie dachu:
- dachówka ceramiczna w stanie ogólnym bardzo dobrym. Brak
ubytków materiału.
Detale dachowe:
- rynny, rury spustowe i pasy nadrynnowe współcześnie wykonane w
stanie ogólnym dobrym i bardzo dobrym.
Stolarka okienna i drzwiowa:
- Stolarka okienna i drzwiowa współczesna. Stan ogólny bardzo dobry.
Kominy:
- Współczesne trzony kominowe w stanie ogólnym bardzo dobrym.
1.3 Wnioski
Nie stwierdzono pęknięć ścian konstrukcyjnych.
Nie stwierdzono zawilgoceń powodujących utratę spoistości materiałów konstrukcyjnych.
Nie stwierdzono widocznych wad lub uszkodzeń budynku, mogących zagrozić projektowanym
robotom budowlanym.
Istniejącą konstrukcję budynku ocenia się jako stabilną o nośności wystarczającej do
wykonania rozbudowy wejścia.
Na podstawie dokonanej analizy stwierdza się, że budynek jest w stanie ogólnym dobrym i
spełnia warunki wykonania projektowanych robót.
12
CZĘŚĆ III
KONCEPCJA ARCHITEKTONICZNO KONSTRUKCYJNA
1. CZĘŚĆ OPISOWA
1.1 Temat opracowania:
Rekonstrukcja Stodoły z Lisowa.
1.2 Dane inwestora:
Ul. Muzealna 5
1.3 Położenie działki/obiketu:
Działka nr ew.120/3 o powierzchni 33 600m2
Ul. Muzealna 5, Ochla
Zielona Góra
Zakres inwestycji pn. Rewitalizacja terenu Muzeum Etnograficznego w Zielonej Górze z siedzibą
w Ochli:
Działki o nr ew. 39, 40, 41/13, 923, 925, 120/2, 120/3, 132/5, obręb ewidencyjny 0011 Ochla,
1.4 Zakres opracowania:
Rekonstrukcja obiektu Stodoły z Lisowa oraz wykonanie niezbędnych robót budowlanych
wynikających z zakresu planowanej inwestycji.
2. OPIS PROJEKTOWANEJ INWESTYCJI - BUDYNKU
2.1 Charakterystyka formy budynku:
Budynek Stodoły z Lisowa
Zabudowa: Wolnostojąca
Budynek: dwukondygnacyjny
Niepodpiwniczony
Na planie prostokąta
Nakryty dachem dwuspadowym symetrycznym o kącie nachylenia 45st.
2.2 Opis i gabaryty budynku:
Funkcja współczesna: budynek gospodarczy przeznaczony do zwiedzania – Stodoła z Lisowa
Kategoria ppoż.:
ZLIII
Długość:
22,38 m
Szerokość:
11,18 m
13
Wysokość do okapu:
Wysokość do kalenicy:
Kąt nachylenia dachu:
Powierzchnia zabudowy rekontruowanej stodoły:
Powierzchnia zabudowy całkowita:
Powierzchnia użytkowa całkowita:
Kubatura:
4,21 m
9,84 m
45o
73,78 m2
250,20 m2
361,29 m2
1 756 m3
2.3 Zestawienie powierzchni projektowanego budynku:
Powierzchnia zabudowy rekonstruowanej stodoły:
Powierzchnia zabudowy całkowita:
Powierzchnia użytkowa rekonstruowanej stodoły:
Powierzchnia użytkowa całkowita:
73,78 m2
250,20 m2
61,90 m2
361,29 m2
3. FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU
3.1 Forma architektoniczna i funkcja:
Obiekt wolnostojący, dwukondygnacyjny z nieużytkowym poddaszem, niepodpiwniczony, na planie
prostokąta, nakryty dachem dwuspadowym symetrycznym o kącie nachylenia 45st.
Obiekt budownictwa ludowego - budynek gospodarczy w konstrukcji drewnianej szkieletowej
szachulcowej przeznaczony do zwiedzania.
3.2 Układ funkcjonalny pomieszczeń:
Układ funkcjonalny stanowi jednoprzestrzenne pomieszczenie stodoły z przeznaczeniem na
pomieszczenia ogólnego przeznaczenia.
3.3 Program funkcjonalny:
Obiekt Stodoły z Lisowa, jako uzupełnienie zabudowy istniejącego obiektu jest przeznaczony do
całorocznego zwiedzania.
3.4 Przystosowanie dla osób niepełnosprawnych:
Obiekt jest przystowany dla osób niepełnosprawnych w zakresie możliwym do uzyskania dla obiektu
muzealnego. Nie posiada pionowych ani poziomych barier architektonicznych w poziomie parteru.
Dojscia i wejścia zaprojektowano z poziomu istniejącego terenu. Z uwagi na rodzaj zabudowy, jako
sposób realizacji dostępu dla osób niepełnosprawnych wyznacza się pomoc obsługi Muzeum
Etnograficznego w zakresie prezentacji obiektu.
14
4. ROZWIĄZANIA MATERIAŁOWE
Fundamenty:
Zaprojektowano fundamenty w postaci ław żelbetowych na podbudowie. Wyżej ściany fundamentowe
z bloczków szalunkowych na zaprawie M-10, z izolacją termiczną w postaci styropianu gr. 12cm dołem
oraz górą licowane kamieniem w poziomie cokołu.
Ściana szczytowa od poziomu fundamentów do wysokości okapu zbudowana z kamienia, posadowiona
na ławie fundamentowej żelbetowej.
Ściany zewnętrzne:
Ściana szczytowa od poziomu fundamentów do wysokości okapu murowana z kamienia, wyżej
murowana z cegły.
Konstrukcja nośna drewniana szachulcowa. Wypełnienie ściany: tynk zewnętrzny, siatka, płyta OSB,
wiatroizolacja, łaty drewniane 5x7cm, izolacja termiczna wełna mineralną gr. 12cm, paroizolacja, płyta
OSB, siatka, tynk wewnętrzny.
Wykończenie elewacji w kolorze RAL 9001.
Elementy drewniane impregnowane w standardzie NRO w kolorze RAL 8011.
Tynk zewnętrzny:
Tynk mineralny: - faktura „baranek”, ziarno 1,5 – 2,0 mm – zastosowanie ściany zewnętrzne, kolorystykę
ustalić z inwestorem.
- należy zastosować siatki podtynkowe i listwy narożnikowe
- czas przysychania ok. 15 -45 min.
- odporność na deszcz – po ok. 12 -24 godz.
- zużycie – od 2,5 do 3,5 kg/m2
Zastosować materiały analogiczne do istniejących na części Chaty z Lisowa.
Tynki wewnętrzne ( gdzie występują ):
- cementowo-wapienne:
- grubość warstwy: 5 - 30 mm
- zużycie: od 14 kg/m2/cm
- izolacyjność cieplna 0,27 W/mK
- wielkość ziarna max. 0,6mm
Gęstość w stanie suchym: 1300kg/m3
Reakcja na ogień: A1
Absorpcja wody: NPD
Wytrzymałość na ściskanie: 1,5-5,0N/mm2
Tynki wykończyć gładzą gipsową zatartą na gładko. Należy nakładać dwie warstwy. Tynków nie należy
nakładać w czasie długotrwałych opadów, oraz w czasie spadku temperatury poniżej 10 ᵒC, przez okresy
dłuższe niż 7dni.
Malowanie ścian i sufitów:
Farba lateksowa do wnętrz ( wysokość zgodnie z projektem )
Kolor podstawowy: biały ( kolorystykę ustalić z inwestorem)
Wydajność 170-200ml/m2
15
Klasa zdolności krycia: 2
Klasa ścieralności na mokro: 3
Stopień połysku: matowa
Właściwości wg EN13300
Malować: 2 warstwy + warstwa farby gruntującej w kolorze białym
Sposób nakładania: pędzlem lub wałkiem
Rościeńczanie: wodą ( max. 10%)
Czas schnięcia: 12 godzina dla każdej warstwy przy 23st.C i wilgotności 50%
Elementy drewniane należy impregnować srodkami ochrony drewna.
Malowanie dwukrotne wszystkich powierzchni.
Ściany wykończone zgodnie z zestawieniem materiałów wykończenia wnętrz. Dopuszcza się zmiany
dotyczące materiałów wykończenia wnętrz, zgodnie z wyborem inwestora. Kolorystykę ustalić z
inwestorem.
Odprowadzenie wody:
Rynny oraz rury systemowe z blachy cynkowanej powlekanej. Średnice przewodów wskazano na
załącznikach graficznych. Sposób odprowadzenia wody od budynku wskazano na załącznikach
graficznych. Łączniki do ścian, mocowania, zbiorniki przy rynnach wykonać z blachy cynkowanej
powlekanej.
Kolorystyka rynien i rur spustowych:
- Stal ocynkowana obustronnie powlekana poliuretanem ( kolorystyka do uzgodnienia z inwestorem )
- Ocynk
- Warstwa pasywacyjna
- Warstwa podkładowa
- Warstwa poliuretanu 50µm
- Mocować na haki systemowe
Obróbki blacharskie:
Blacha stalowa ocynkowana, tłoczona z warstwą ochronną UV
Skład: Stal z powłoką cynkową
Materiał: Blacha stalowa ocynkowana ogniowo
Grubość [mm]: 0,75
Waga arkusza [kg]: ok. 12kg
Pasywacja: tak
Warstwa cynku [g/m2]: min. 275
Zastosować listwy prefabrykowane zabezpieczające boczne PCV do wykończenia przy krawędziach
otworów okiennych
Kolor: zgodny z kolorystyką pokrycia dachowego (kolor ustalić z inwestorem)
Pokrycie dachu:
Pokrycie dachu zgodne z pokryciem nad istniejącą częścią budynku.
- Kolor RAL3000 (na podstawie inwentaryzacji).
- Układ: jak istniejący
16
Konstrukcja kominów:
Nie dytyczy.
Stolarka okienna i drzwiowa:
Zgodnie z załącznikami graficznymi.
Posadzka parteru:
Posadzka betonowa na płycie żelbetowej zbrojonej siatką gr. 15cm.
Kolorystyka i wykończenie obiektu zgodnie z załącznikami graficznymi.
Szczegółowe rozwiązania przedstawiono na załącznikach graficznych.
5. WARUNKI OCHRONY PRZECIWPOŻAROWEJ
Zgodnie z obowiązującymi przepisami inwestycja nie wymaga opinii specjalisty ds. ochrony
przeciwpożarowej.
Ze względu na rodzaj zabudowy i funkcję projektuje się wykonanie systemu czujników dymowych.
Zabezpieczenie ppoż. działki: w celu ochrony pożarowej wskazuje się dwa hydranty fi80 na działkach
drogowych. Hydrant znajduje się w odległości nie większej niż 75m od projektowanego budynku.
Hydranty zapewniają zapewnienie wody do celów gaśniczych w ilości nie mniejszej niż 10l/s.
6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
Roboty budowlane należy prowadzić zgodnie z Rozporządzeniem Ministra infrastruktury z dnia
6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
(Dz. U. 2003 Nr 47, poz.401 z późn. zm.). Opracowanie planu bezpieczeństwa i ochrony zdrowia przez
kierownika budowy nie jest wymagane.
7. CHARAKTERYSTYKA EKOLOGICZNA
7.1 Oddziaływanie na środowisko
Inwestycja nie należy do przedsięwzięć mogących znacząco wpływać na środowisko.
7.2 Zapotrzebowanie na media
Według stanu istniejącego.
7.3 Emisja zanieczyszczeń
Obiekt nie emituje zanieczyszczeń gazowych, pyłowych i płynnych.
Obiekt spełnia warunki ochrony atmosfery
17
7.4 Emisja hałasów i wibracji:
Obiekt nie emituje hałasów i wibracji - obiekt, jego przeznaczenie funkcjonalne oraz wyposażenie nie
wprowadzają hałasów i emisji wibracji.
7.5 Wpływ na środowisko naturalne
Inwestycja nie wprowadza istotnych zmian w sposobie funkcjonowania działki i otoczenia, nie powoduje
głębokich zacienień budynków sąsiednich i roślinności chronionej. Projektowane fundamenty, oraz brak
podpiwniczenia nie wprowadzają zakłóceń w ekologicznej charakterystyce gruntu, wód
powierzchniowych i podziemnych.
7.6 Odpady stałe
Odbiór odpadów stałych pozostaje bez zmian i polega na regularnym opróżnianiu pojemników na smieci
przez wyznaczone służby. Odpływ wody z utwardzenia zgodnie z obowiązującymi przepisami.
8. KONSTRUKCJA
8.1 Warunki gruntowo-wodne
Grunt jednorodny spójny. Warunki gruntowe proste. Fundamenty posadowione ok. 1.00m poniżej
poziomu gruntu. Brak wody gruntowej na głębokości 1,5 m poniżej poziomu fundamentów. Brak cieków
wodnych, wód powierzchniowych, zbiorników retencyjnych lub zalewowych mogących wpływać na
warunki posadowienia. Miejsce posadowienia obiektu jest poza ewentualnym działaniem lokalnych
rowów melioracyjnych, niezależnie od poziomu wody.
Wody opadowe z budynku i utwardzenia odprowadzane są powierzchniowo na teren nieutwardzony
działki zgodnie z załącznikami graficznymi do projektu. Inwestycja nie zmienia sposobu odprowadzenia
wód powierzchniowych z terenu.
8.2 Opis konstrukcji budynku
Układ konstrukcyjny budynku stanowią ściany nośne drewniane w konstrukcji szachulcowej, dach o
konstrukcji drewnianej tradycyjnej. Budynek posadowiono bezpośrednio na ławach fundamentowych.
8.2.1 Fundamenty
Ława fundamentowa
Zaprojektowana jako żelbetowa, prostokątna o wymiarach 60x30cm, na warstwie chudego betonu.
Ściana fundamentowa
Murowana z bloczków szalunkowych 50x20x24cm na zaprawie M-10. Dołem izolacja termiczna ścian
fundamentowych - styropian gr. 12cm oraz górą ściana licowana kamieniem w poziomie cokołu.
Ściana szczytowa od poziomu fundamentów do wysokości okapu murowana z kamienia.
Rozwiązania przedstawiono na załącznikach graficznych.
8.2.2 Ściany
Ściany zewnętrzne nośne w konstrukcji drewnianej szachulcowej. Wypełnione wełną mineralną,
obustronnie obudowane płytą OSB, otynkowane.
18
Ściana szczytowa od poziomu fundamentów do wysokości okapu murowana z kamienia.
Rozwiązania przedstawiono na załącznikach graficznych.
8.2.3 Nadproża
Nadproża drewniane w formie belek nadprożowych konstrukcji drewnianej szkieletowej.
8.2.4 Konstrukcja dachu
Więźba dachowa tradycyjna drewniana jętkowa dwustolcowa
8.2.5 Kominy
Nie projektuje się.
8.2.6 Pozostałe elementy konstrukcji oraz zagospodarowania terenu
Szczegóły wszystkich pozostałych charakterystycznych rozwiązań konstrukcji i użytych materiałów
zawarte zostały na załącznikach graficznych o następujących oznaczeniach:
„Z” – Załączniki graficzne Zagospodarowania działki
„P” – Załączniki graficzne Architektury i konstrukcji
„E” – Załączniki graficzne Instalacji Elektrycznej
9. CHARAKTERYSTYKA ENERGETYCZNA
Inwestycja nie zawiera obiektów kubaturowych i podlega wyznaczeniu charakterystyki energetycznej.
10. BILANS ZUŻYCIA ENERGII
Przewiduje się następujące zużycie mediów i energii:
Instalacja elektryczna: Projektowane zużycie: 500 [kWH/rok]
Instalacja wodna: Projektowane zużycie: 100 m3/rok
Instalacja kanalizacyjna: Projektowane zużycie: 100 m3/rok
Instalacja gazowa: brak
19
11. STANDARD WYKONANIA OBIEKTU
Element
Materiał
Fundamenty
Ławy fundamentowe wg projektu budowlanego
Ławy należy posadowić na gruncie zagęszczonym mechanicznie.
Należy wykonać badanie gruntu na obecność wody gruntowej.
W przypadku stwierdzenia napływu wody gruntowej należy wykonać
opaskę drenażową fundamentów z odprowadzeniem wody do
skrzynek rozsączających.
Zgodnosc oceny gruntu należy przekazać w formie pisemnej
Inspektorowi Nadzor Inwestorskiego.
Izolacje fundamentów:
Izolacja w płynie:
Stosować 2 warstwy izolacji w płynie na wszystkich powierzchnia
zagłębionych w gruncie.
Drobnocząsteczkowa, wodorozcieńczalna bitumiczna emulsja
anionowa lekko modyfikowana kauczukiem syntetycznym o dużej
zawartości asfaltu i żywic. Do stosowania na suche jak i na wilgotne
podłoża. Po rozcieńczeniu z wodą jako roztwór gruntujący do
betonów, murów, stropodachów, tarasów, połaci dachowych, itp.
Rozcieńczanie:
1:9 (Dysperbit grunt : woda) pod powłoki hydroizolacyjne,
1:4 (Dysperbit grunt : woda) pod papy termozgrzewalne i materiały
termoizolacyjne (np. styropapa)
Zużycie:0,2 – 0,3 kg/m2 gotowego roztworu do gruntowania
Obsypka fundamentów
Żwir średnioziarnisty płukany, bez dodatków
Ściany fundamentowe
Bloczki betonowe:
Bloczki betonowe fundamentowe 25x25x14, prefabrykowane
Izolacje scian fundamentowych
Izolacja w płynie:
2 warstwy lepiku budowlanego do zastosowań zewnętrznych
Styropian – wymagania:
Styropian twardy do zastosowań zewnętrznych gr. 5cm
- poziom wytrzymałości na zginanie - BS75 (75kPa)
- klasa stabilności wymiarowej DS. (N)2 (±2%)
- wytrzymałość na rozciąganie: TR80 (80kPa)
- deklarowany współczynnik przewodzenia ciepła D, w temp. 100C do
0,042 W/(mxK)
Izolacja:
Folia kubełkowa montowana do ściany za pomocą podwójnej
warstwy lepiku izolacyjnego. Sposób montażu zgodnie z
wymaganiami producenta.
Parametry foilii:
Szerokość Rolki: 1,0m
Materiał: polietylen wysokiej gęstości 100% (HDPE)
20
Gramatura [g/m2]: 400
Wysokość wytłoczeń [mm]: 8
Wodoszczelność: Wodoszczelność przy 2kPa
Wytrzymałość na ściskanie [kN/m2]: 150
Zakres temperatur [oC]: -30 do +80
Okładziny scian fundamentowych Kamień łamany:
( powyżej gruntu )
- łyszczyk marmurowy płyty
- wymiary określają załączniki graficzne
- kamień układać na gruncie stabilizowanym mechanicznie
Kamień należy układać w sposób wskazany na rysunkach
projektowych, z użyciem płyt nieregularnych o różnej wielkości. Unikać
lokalizacji zbyt dużej ilości płyt o podobnej wielkości na większych
powierzchniach.
Elementy drewniane nowe
Należy wykonać z drewna o klasie minimalnej C27 zgodnie z
aktualną ofertą handlową
- impregnowane fabrycznie p.poż.
- Odporność na zginanie: 27,0
- Rozciąganie wzdłuż włókien: 16
- Rozciąganie w poprzek włókien: 0,4
-Ściskanie wzdłuż włókien: 22
- Ściskanie w poprzek włókien: 5,6
- Ścinanie: 2,8
Zgodnie z normą: PN-EN 338:2004
Wymiary elementów należy przyjąć zgodnie z projektem
wykonawczym, nie mniejsze niż wskazane w Koncepcji Projektowej
W istniejących scianach należy wykonać przejścia do części
projektowanej.
Metody łączenia elementów
drewnianych
Obiekt budownictwa ludowego
Łączenie należy wykonać poprzez wykonanie łączeń ciesielskich
Zabrania się stosowania łączników aluminiowych do drewna.
Łączniki stalowe, w tym sciągi można zastosować tylko jako
wzmocnienie konstrukcji. Należy wykonywać płaskownikami ze stali
pełnej z użyciem srubowania.
Metody naprawy uszkodzeń:
- dla elementów uszkodzonych powierzchniowo należy zastosować
uzupełnienie żywicami syntetycznymi
- dla elementów uszczkodzonych mechanicznie o długości
uszkodzenia do 80cm, należy wykonać uzupełnienie materiałem
nowym z zastosowaniem połączeń ciesielskich
- dla elementów uszkodzonych w sposób nie pozwalający na
naprawę należy dokonać wymiany na element nowy, wykonany na
wzór elementu oryginalnego
21
Impregancja drewna
Impregnaty do drewna
- malowanie dwukrotne wszystkich powierzchni na placu budowy
Minimalne parametry impregnatu:
Stan skupienia: Ciecz
Barwa: Gama kolorów
Zapach: Charakterystyczny
Temperatura zapłonu: 38°C
Granice wybuchowości: Brak danych
Gęstość w temp.20°C: 0,800 – 0,890 g/cm3
Lepkość (φ=4): 10-17s
Rozpuszczalność w wodzie: nie rozpuszcza się
LZO dopuszczalna zawartość: 750g/l
LZO maksymalna zawartość: 750g/l
- kolorystyka: PINIA ( zbliżona do RAL:1007 ) Kolorystykę uzgodnić z
projektantem przed pomalowaniem.
- gwarancja ochrony min. 5 lat
Kolorystyka analogiczna do istniejącej części budynku.
Budowa sciany szczytowej z
kamienia
Konstrukcja:
- łyszczyk marmurowy – murak dopuszcza się użycie innego rodzaju
kamienia np. granitu pod warunkiem zachowania wartości
estetycznych i zastosowania odpowiednich zapraw murarskich oraz
impregnatów
- wielkość bloków – zgodna z załącznikami graficznymi
- układ: na mijankę w pionie i poziomie – układać min 1 blok o
długości około 80cm w poprzek wnętrza konstrukcji co 1m
powierzchniach.
Zaprawa murarska do kamienia:
- Klasa wytrzymałości: C12/15
- Wielkość ziarna: 0–4 mm
- Zużycie: ok. 18–20 kg/m2 przy warstwie 10 mm
- do zastosowań zewnętrznych
- mrozoodporna
Fuga:
- po wykonaniu zebrać nadmiar zaprawy ze spoin zostawiając min
1cm otworu między kamieniami.
Ściągi stalowe ( wzmacniające):
- stal żebrowana fi 32, gwintowana obustronnie z obejmą zewnętrzną
- fi32
- przekrój nominalny: 8,04
- masa na 1m=6,31kg
- gatunek: RB500W
- granica plastyczności: min 500MPa
- wytrzymałość na rozciągania: 550MPa
- ściągi po montażu zabezpieczyć obustronnie obejmą stalową i
prętami poprzecznymi o długości min 50cm ( przekrój kwadratowy
ułożony poprzecznie do osi ściany bocznej )
- dopuszcza się stosowanie sruby rzymskiej
22
Kolorystyka elewacji
Zgodnie z Koncepcją projektową
( Dopuszcza się wskazanie kolorystyki przez zamawiającego )
Wypełnienie scian
Zgodnie z Koncepcją projektową
( Dopuszcza się wskazanie kolorystyki przez zamawiającego )
Obróbki blacharskie
Obróbki blacharskie:
Blacha stalowa ocynkowana, tłoczona z warstwą ochronną UV
Skład: Stal z powłoką cynkową
Materiał: Blacha stalowa ocynkowana ogniowo
Grubość [mm]: 0,75
Waga arkusza [kg]: ok. 12kg
Pasywacja: tak
Warstwa cynku [g/m2]: min. 275
Zastosować listwy prefabrykowane zabezpieczające boczne PCV do
wykończenia przy krawędziach otworów okiennych
Należy dokonać połączeń z istniejącą częscią budynku.
Rynny i rury spustowe
Wymiary zgodnie z obliczeniami w projekcie budowlanym
Materiał: blach tytan-cynk
Kolorystyka: w kolorze dachówki
Analogicznie do istniejącej części budynku.
Należy dokonać połączeń z istniejącą częscią budynku.
Pokrycie dachu
Dachówka karpiówka angobowana
- Wielkość 38,0 cm x 18,0 cm x 1,4 cm
- szerokość krycia 18cm
- Długość krycia 15cm(łuska)
- waga 1,80kg/szt
- czerwona
( Istniejąca dachówka nie nadaje się do powtórnego wykorzystania )
23
Posadzki - konstrukcja
Warstwy konstrukcyjne należy wykonać z ujęciem rozwiązań
wskazanych w Koncepcji projektowej.
Materiały izolacji posadzek
Geowłóknina:
- wytrzymałość na rozciąganie: 8,3kN/m
- odporność na przebicie statyczne: 1400
- wymiar oporów: 90
- prędkość przepływu wody: 125
- odporność na przebicie dynamiczne: 40
- masa: 110g/m2
- grubość: 1,1mm
Podbudowa z kruszywa:
- Mieszanka tłucznia i żwiru 1:1
Posadzki wykończenie
Wykonanie nowej posadzki:
Warstwy konstrukcyjne wg projektu budowlanego:
Warstwa podbudowy – Beton B10 – grubość warstwy 4cm
Warstwa izolacji p. wilgociowej – 2 x warstwa lepiku w płynie
Warstwa izolacji cieplnej – Styrodur 6cm – Wielkośc płyty
1250mmx600mm
Opór cieplny (m2K/W): 1.75
Współczynnik przewodzenia ciepła W/mK: 0.032
Klasa reakcji na ogień: E
Gęstość (kg/m3): 29-36
Nasiąkliwość (%):<0.25
Warstwa izolacji p. wilgociowej – Folia izolacyjna 0,8mm
( w pomieszczeniach mokrych i technicznych wykonać podwójną
warstwę )
Posadzka samopoziomująca:
Wytrzymałość: 31 MPa
Czas schnięcia: 24h
Izolacja: folia w płynie
Płytki ceramiczne: zgodnie z przykładem
Zaprawa klejowa:
Zużycie: od 3,0 kg / m2
Temp. Stosowania: od +5 °C do +35 °C
Okładziny ceramiczne posadzek
Zastosować płytki ceramiczne:
- wymiary różne
- kolor – ceglasty
- kształt nieregularny zbliżony do prostokąta
- fuga: szara
- układ: prosty
24
Odtworzenie scian zewnętrznych
translokowanych
Ściany należy odtworzyć z istniejącego materiału z zachowaniem
zasad translokacji ujętych w opracowaniu, oraz załączników
graficznych projektu koncepcyjnego. Odtwarzanie należy prowadzić
z użyciem materiału oryginalnego z wypełnieniem z materiału
współczesnego.
Materiały i kolorystyka:
Tynk akrylowy: - faktura „baranek”, ziarno 1,5 – 2,0 mm –
zastosowanie ściany zewnętrzne, kolorystyka RAL 7035
Tynk akrylowy: - faktura „baranek”, ziarno 1,5 – 2,0 mm –
zastosowanie boniowanie, kolorystyka RAL 7016
Zaprawa klejąca do styropianu i warstwa zbrojąca:
- gęstość nasypowa – 1,2 – 1,4 kg/dm3
- temp. stosowania: od +50C do +250C
- czas zużycia: do 60 - 120 min.
- przyczepność do betonu: › 0,3 MPa; do styropianu › 0,1 MPa
- zużycie: 4,8 – 5,2 kg/m2
Farba gruntująca: - gęstość: 1,2 – 1,8 kg/dm3
- czas schnięcia: 2 – 4 godz.
- zużycie: 3,0 – 3,3 kg/m2
Styropian gr. 14 cm, 16 cm, 20cm:
- poziom wytrzymałości na zginanie - BS75 (75kPa)
- klasa stabilności wymiarowej DS. (N)2 (±2%)
- wytrzymałość na rozciąganie: TR80 (80kPa)
- deklarowany współczynnik przewodzenia ciepła D, w temp. 100C
do
0,042 W/(mxK)
- klasa reakcji na ogień: E
Styrodur (Papostyr) – zastosowanie docieplenia przy otworach gr.2
cm:
- wytrzymałość na ściskanie przy 10% odkształceniu – 300kPa.
- wykończenie boków – proste
- powierzchnia – gładka
- współczynnik przewodzenia ciepła min. λ = 0,034 – 0,038 W/mK
- Siatka z włókna szklanego z zaprawą klejącą.
Dopuszcza się zastosowanie jako wypełnienia scian ryglówki
styropianu lub wełny mineralnej. Własciwe rozwiązanie należy
określić w projekcie budowlanym
Ściany działowe murowane (
nowe )
- Budowa ścian działowych – Ściany działowe wznosić z materiałów
ceramicznych, prefabrykowanych o wymiarach podanych na
załącznikach graficznych. Nowe ściany należy łączyć z istniejącymi
przez wykonanie bruzd co drugą warstwę konstrukcyjną.
Dopuszcza się stosowanie scian lekkich wielowarstwowych
nakonstrukcji drewnianej lub aluminiowej z okładziną zewnętrzną z
25
płyt G-K ( wszystkie do pomieszczeń mokrych ) oraz wypełnieniem z
wełny mineralnej
Nadproża zgodnie z przyjętą technologią
Tynki wewnętrzne ( gdzie
zastosowano )
Wykonać tynki cementowo-wapienne:
- grubość warstwy: 5 - 30 mm
- zużycie: od 14 kg/m 2/cm
- izolacyjność cieplna 0,27 W/mK
- wielkość ziarna max. 0,6mm
Gęstość w stanie suchym: 1300kg/m3
Reakcja na ogień: A1
Absorpcja wody: NPD
Wytrzymałość na ściskanie: 1,5-5,0N/mm2
Tynki wykończyć gładzą gipsową zatartą na gładko.
Malowanie powierzchni
wewnętrznych
Malowanie ścian i sufitów:
Farba silikatowa do wnętrz ( na pełną wysokość )
Kolor podstawowy: biały ( kolorystykę określi użytkownik )
Wydajność 170-200ml/m2
Klasa zdolności krycia: 2
Klasa ścieralności na mokro: 3
Stopień połysku: matowa
Właściwości wg EN13300
Malować: 2 warstwy
Sposób nakładania: pędzlem lub wałkiem
Rościeńczanie: wodą ( max. 10%)
Czas schnięcia: 12 godzina dla każdej warstwy przy 23st.C i
wilgotności 50%
Schody wewnętrzne
Należy odtworzyć schody wewnętrzne ( oryginalne schody nie
nadają się do remontu. Istniejące schody należy zinwentaryzować na
miejscu.
Schody drewniane.
Zabezpieczenie schodów
Lakier: do powierzchni drewnianych we wnętrzu
Kolor: naturalny
Aspekt: połysk
Ilość warstw: 3
Wydajność: 10m2/l
Kolejne warstwy nakładać po: 2h od wyschnięcia
Okładziny kartonowo-gipsowe
Płyty kart-gips:
Należy wykonać warstwę wykończeniową ścian pionowych z płyt
kartonowo-gipsowych montowanych do konstrukcji murów.
Bezwzględnie zastosować płyty H2 z uwagi na zawilgocenie
budynku
Płyty kartonowo-gipsowe: H2
Waga: 19,6 kg/płyta
Gładzie wyrównawcze:
Warstwa min 2mm
Czas wiązania: 2h
Gęstość nasypowa: 0,95g/cm3
Wytrzymałość na złączach:300N
Klasa palności:B
26
Parapety zewnętrzne
Podokienniki ( nie dopuszcza się stosowania parapetów zespolonych
)
- klinkierowe
- ceglaste, matowe
Parapet zewnętrzny
- długość 14-34 cm
- szerokość 10 cm
- grubość 15 mm
Parapety wewnętrzne
Zastosować parapety z drewna litego dębowego lakierowane
Lakier: do powierzchni drewnianych we wnętrzu
Kolor: naturalny
Aspekt: połysk
Ilość warstw: 3
Wydajność: 10m2/l
Kolejne warstwy nakładać po: 2h od wyschnięcia
Stolarka drzwiowa wewnętrzna
Drzwi sosnowe, drewniane, płycinowe, dwukrotnie lakierowane, kolor
naturalny
Wykonać zgodnie z załącznikami graficznymi
Klamki, stalowe stylizowane
Stolarka okienna
Okna drewniane, skrzynkowe, podwójne, dwukrotnie lakierowane,
kolor naturalny
Klamki i okucia, stalowe stylizowane
Pokazano przykład: należy zachować wymiary stolarki oryginalnej
Skrzydło zewnętrzne: pojedyncza tafla szkła 4mm/pakiet szybowy
4mm-16mm-4mm
Skrzydło wewnętrzne: pojedyncza tafla szkła /pakiet szybowy 4mm16mm-4mm
Każde skrzydło wyposażone w uszczelkę
Wszystkie skrzydła otwierają się do wewnątrz
Instalacja elektryczna
Instalację elektryczną w budynku należy prowadzić w rurach
osłonowych w przestrzeni podpodłogowej i w scianach.
27
Włączniki oświetlenia i gniazda
Osprzęt typu Retro w kolorze czarnym.
Min. 4 gniazda elektryczne na pomieszczenie użytkowe.
Min. 2 gniazda elektryczne na pomieszczenie gospodarcze i
komunikacji.
Oswietlenie pomieszczeń zgodnie z wymaganiami normowymi:
Biura i gabinety– 500 lux,
Kuchnie – 500 lux,
Pomieszczenia socjalne i techniczne – 200 lux,
Szatnie i pom. zajęć ruchowych 200 lux,
Strefy komunikacji i korytarze – 100 lux,
Toalety i sanitariaty 200 lux
Świetlica 300 lux,
Pokoje do odpoczynku 200 lux.
Wykonawca dostarczy obliczenia natężenia swiatła wskazujące na
spełnienie wymagań normowych przed wykonaniem instalacji.
Sposób oświetlenia pomieszczeń i rodzaj opraw do uzgodnienia z
zamawiającym.
Inastalacja odgromowa
Obiekt należy wyposażyć w instalację odgromową. Sposób realizacji
zgodnie z opracowanym projektem budowlanym.
Instalacja alarmowa
Obiekt należy wyposażyć w instalację alarmową:
- min 1 antywłamaniowa czujka na pomieszczenie użytkowe ( biuro,
pokój pracy, komunikacja parter )
- podłączenie do centrali przewodem ( nie dopuszcza się systemu
bezprzewodowego )
- w obiecie należy zamontować min 4 czujki dymowe podłączone do
systemu alarmowego
Instalacja LAN
Do obiektu należy przyłączyć sieć LAN min 100mb/s
Wentylacja
Do wentylacji pomieszczeń należy wykorzystać lokalizację kominów
wskazaną w inwentaryzacji obiektu.
Komin należy wykonać jako murowany z cegły pełnej. Powyżej
pokrycia dachu komin należy murować z cegły klinkierowej.
W pomieszczeniach użytkowych należy wykonać kratki wentylacyjne
( czarne, lub grafitowe ) z wentylatorami uruchamianymi włącznikami
naściennymi.
W łazienkach należy zastosować wentylatory uruchamiane
włącznikiem oświetlenia z opóźnionym wyłączaniem.
28
Ogrzewanie obiektu
Ogrzewanie obiektu należy wykonać poprzez rozbudowę
istniejącego systemu centralnego ogrzewania w budynku.
Grzejniki:
- Materiał: głęboko tłoczna blacha ze stali niskowęglowej
walcowanej na zimno DC 01
- Grubość blachy: z której tłoczy się płyty grzejników: zgodna z
PN-EN 442
z której wykonuje się ożebrowanie
konwekcyjne: zgodna z PN-EN 442
- Rozstaw pionowych kanałów wodnych: 33,3 mm
- Maksymalne ciśnienie robocze: 10 bar
- Ciśnienie próbne: 13 bar (podczas produkcji), 12 bar (po
zainstalowaniu)
- Maksymalna temperatura: 110°C
- Kolor: RAL 9016 śnieżnobiały, inne na zamówienie
- Malowanie podkładowe: KTL II - kataforeza drugiej generacji
- Malowanie końcowe: napylanie elektrostatyczne
- Produkcja: zgodna z ISO 9001 certyfikat FM 32533 oraz ISO
14001 certyfikat EMS 75685, kontrolowana przez British
Standards Institution
- Deklaracja właściwości użytkowych: RICC 190613
- Gwarancja: 10 lat
Zagospodarowanie terenu wokół Ścieżka piaskowo-żwirowa wokół obiektu:
obiektu
- mieszanka piaskowo żwirowa 1:1 gr. 15cm – warstwa filtracyjna
- geowłóknina filtracyjna – warstwa wspomagająca przesiąkanie
wody i zapobiegająca przerostom roślin
- warstwa podbudowy: tłuczeń o średnicy 60-80mm lub żwir
gruboziarnisty wg rozwiązań szczegółowych gr. 15cm
- podsypka piaskowo-żwirowa 1:1 – gr. 6cm
- warstwa wierzchnia: mieszanka piaskowa gr. 20cm
- obrzeże trawnikowe z tworzyw sztucznych układane wzdłuż ścieżek
- obrzeże betonowe 8cm według szczegółowego rozwiązania
Instalacja elektryczna
zewnętrzna
Rura ochronna przewodu zasilającego YSF:
- elastyczna rura ochronna do instalacji elektrycznych
- materiał: PP, nie podtrzymuje palenia,
- zastosowanie: - 5ºC do + 105ºC, z naoliwioną powierzchnią
wewnętrzną
- odporność na nacisk: średnia, 750 N/ 5 cm
- kolor: szary
- klasyfikacja: 3323, według EN 61386-22, VDE 060
Oswietlenie zewnętrzne
-
Min. 4 punkty oświetleniowe
Klasa min IP65
Należy zastosować zegar astronomiczny oraz streowanie ręczne
Moc min. 4*60W
Uporządkowanie terenu ( siew
trawy w pasie min 10m wokół
obiektu )
`Trawa:
Mieszanka na stanowiska suche.
1 kg przy wysiewie ręcznym 33 - 40 m2
Skład mieszanki:
80,00% Festuca arundinacea - Kostrzewa trzcinowa
10% Lolium perenne - Życica trwała
10% Poa pratensis - Wiechlina łąkowa
Po wykonaniu trawnik użyźnić dwukrotnym zraszaniem
29
Utwardzenie terenu przy budynku Kamień łamany:
( w zakresie wskazanym w
projekcie koncepcyjnym )
- łyszczyk marmurowy płyty
- wymiary określają załączniki graficzne
- kamień układać na gruncie stabilizowanym mechanicznie
powierzchniach.
Wykonanie obiektu należy poprzedzić wykonaniem dokumentacji budowlanej oraz uzyskaniem zgody
administracyjnej właściwego organu administracji budowlanej. Projekt budowlany podlega uzgodnieniu z
zamawiającym oraz właściwym miejscowo Konserwatorem Zabytków.
30
Informacje dodatkowe:
1. Projekt rozpatrywać łącznie z projektem architektury i odpowiednimi projektami branżowymi.
2. Prace budowlane wykonywać zgodnie z obowiązującymi przepisami i warunkami technicznymi
w budownictwie pod nadzorem osoby posiadającej uprawnienia budowlane.
3. Wszystkie zmiany wymagają uzgodnienia i akceptacji projektanta.
4. Wszystkie przegrody wykonać zgodnie z technologią danego materiału.
5. Całość prac budowlanych i montażowych należy wykonać pod nadzorem oraz zgodnie
z wytycznymi dostawców wszystkich technologii, zgodnie z normami i warunkami technicznymi
wykonawstwa oraz z zasadami sztuki budowlanej.
6. Wszystkie zastosowane materiały i technologie powinny posiadać wymagane certyfikaty
i aprobaty techniczne wymagane obowiązującymi przepisami prawa budowlanego.
7. Wszystkie rysunki konstrukcyjne należy rozpatrywać wraz z schematami zbrojenia z części
graficznej projektu.
8. Strefy występowania otworów w stropach należy dodatkowo dozbroić, a przekrój zbrojenia
obrzeżnego powinien być nie mniejszy niż przekrój zbrojenia przypadającego na szerokość otworu.
9. Rzut więźby należy rozpatrywać z częścią opisową dotyczącą więźby.
10. Wymiary elementów budowlanych sprawdzić na budowie przed montażem.
11. Wymiary podane w projekcie są wymiarami montażowymi. Nie doliczono zakładek wynikających z
technologii montażu poszczególnych elementów.
12. Elementy ceramiczne należy murować zgodnie z obowiązującymi normami dotyczącymi wykonania
spoin poziomych i pionowych.
13. Dla wszystkich elementów prefabrykowanych należy używać tylko materiałów zalecanych przez
producenta. Montażu dokonywać z zachowaniem wymaganych powierzchni podparć, oparć i
innych, jeżeli wskazano w instrukcji danego elementu.
14. Zabrania się stosowania materiałów niecertyfikowanych.
15. Roboty zanikowe podlegają odbiorowi i inwentaryzacji przed ich zakryciem.
16. Sieci zewnętrzne wymagają inwentaryzacji geodezyjnej przed ich zakryciem. Należy stosować taśmy
ochronne i informacyjne.
31
CZĘŚĆ IV
KONCEPCJA INSTALACJI ELEKTRYCZNYCH
Temat opracowania:
Adres inwestycji:
Zakres inwestycji:
Działki o nr ew. 39, 40, 41/13, 923, 925, 120/2, 120/3, 132/5,
Lubuskie
Inwestor:
Ul. Muzealna 5
Kategoria IX
Autor:
Tel. 514 492 382 Tel. 534 972 374
Główny projektant
ograniczeń
I – Projekt koncepcyjny instalacji elektrycznej
Dokumentacja chroniona prawem autorskim. Oryginał projektu posiada stronę tytułową drukowaną w kolorze.
32
Uwaga ogólna!
Wszystkie nazwy własne użyte w opracowaniu stanowią tylko propozycje rozwiązań
technicznych. Dopuszcza się zastosowanie konkretnych typów urządzeń innych
(równoważnych) niż podanych w przedmiotowym opracowaniu dopuszczonych do stosowania
w budownictwie ale nie gorszych od referencyjnych.
OPIS TECHNICZNY
1. PODSTAWA OPRACOWANIA
Podstawą opracowania niniejszego projektu są:
 zlecenie inwestora.
 uzgodnienia z inwestorem,
 projekty techniczne branży architektonicznej, budowlanej i instalacyjnej,
 Wieloarkuszowa norma PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
 Norma N SEP-E-002 Instalacje elektryczne w obiektach budowlanych.
 Norma PN-IEC 61024-1,2:2001 Ochrona odgromowa obiektów budowlanych.
 Norma PN-EN 12464-1:2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1:Miejsca
pracy we wnętrzach.
 Norma PN-IEC 61024-1.2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne.
 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 Nr 75,
poz. 690 z późn. zm.); oraz rozporządzenie Ministra Transportu, Budownictwa i Gospodarki
Morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2013, poz.926 z późn. zm. );
 Inne obowiązujące normy, przepisy, albumy typizacyjne i katalogi.
2. PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest projekt wewnętrznych instalacji elektrycznych.
3. ZAKRES OPRACOWANIA
W projekcie uwzględniono opracowanie:
- przyłączenia obiektu do istniejącej wewnętrzej linii zasilającej
- tablic rozdzielczych,
- oświetlenia,
- oświetlenia działki,
- gniazd wtyczkowych ogólnego przeznaczenia,
- instalację wyrównawczą,
- instalację ochronną,
- instalację odgromową,
33
4. OPIS ROZWIĄZAŃ PROJEKTOWYCH
Wymagane natężenia oświetlenia:
Zgodnie z wytycznymi i PN-EN 12464-1:2002 założono zapewnienie natężenie oświetlenia na poziomie:
Biura i gabinety– 500 lux,
Kuchnie – 500 lux,
Pomieszczenia socjalne i techniczne – 200 lux,
Szatnie i pom. zajęć ruchowych 200 lux,
Strefy komunikacji i korytarze – 100 lux,
Toalety i sanitariaty 200 lux
Świetlica 300 lux,
Pokoje do odpoczynku 200 lux.
Ilość opraw dobrano za pomocą programu CADLUX 6.0. Wszystkie oprawy typu LED z wyłączeniem
opraw na klatce schodowej przystosowanych do świetlówek kompaktowych i wyposażone w inwerter
1h. Oświetlenie ewakuacyjne należy wykonać w sposób zapewniający minimalne natężenie oświetlenia
wzdłuż osi drogi ewakuacyjnej na poziomie 1lx oraz pasa drogi ewakuacyjnej na poziomie 0,5 lx. W
ramach oświetlenia ewakuacyjnego należy wykonać instalacje podświetlanych wewnętrznie znaków
ewakuacyjnych, których zadaniem jest wskazanie najkrótszej drogi ewakuacji z obiektu, oprawy
awaryjne typu plafon dwufunkcyjne z inwerterem 1h, oprawy jednozadaniowe z optyką LED o mocy 3W.
Wszystkie prawy ewakuacyjne wyposażyć w moduły awaryjne 1h i stateczniki CEAG N-EVG. Oprawy
LED 1W EXIT i kierunkowe w trybie pracy na jasno. Stosować osprzęt podtynkowy modułowy o stopniu
ochrony IP 44. Do opraw awaryjnych doprowadzić dodatkową żyłę z wyłącznika instalacyjnego w
rozdzielnicy.
4.1 Zasilanie.
Budynek zasilany jest z projektowanej szafki złączowo - pomiarowej usytuowanej w obrębie działki
inwestora, z istniejącej wewnętrznej linii zasilającej. Szafka złączowo-pomiarowa typu ZK-1e-1P.
4.2 Wewnętrzna instalacja zasilająca.
Z projektowanej szafki złączowo-pomiarowej typu ZK-1e-1P należy wyprowadzić wewnętrzną instalację
zasilającą, którą zakończyć w rozdzielnicy bezpiecznikowej budynku RB.
Kabel należy układać zgodnie z normą N-SEP-E-004 na głębokości 70cm, na podsypce piaskowej
grubości 10cm i takiej samej grubości warstwą piasku kabel przykryć, po czym na 15cm warstwie gruntu
rodzimego ułożyć folię koloru niebieskiego.
Kabel układać w wykopie falisto z zapasem (1-3% długości wykopu) wystarczającym do
skompensowania możliwych przesunięć gruntu.
Przy wszelkich skrzyżowaniach i zbliżeniach z innymi urządzeniami infrastruktury podziemnej oraz w
posadzce budynku do RB projektowany kabel prowadzić w rurze osłonowej typu DVK 75 AROTA, a
przy przejściu przez drogi komunikacji wewnętrznej w rurze osłonowej typu SRS 75.
4.3 Rozdzielnica bezpiecznikowa RB.
Rozprowadzenie obwodów projektuje się z rozdzielnicy bezpiecznikowej RB budynku. Proponuje się
wykorzystać typową tablicę podtynkową FW612FT. Jako zabezpieczenia obwodów pomieszczeń
budynku wykorzystano wyłączniki nadprądowe 1-faz, 3-faz serii MBN typ B i wyłączniki
różnicowoprądowe serii CDC zgodnie ze schematem rozdzielnicy. Wszystkie elementy wyposażenia są
przystosowane do montowania na typowej szynie TH 35 mm.
Proponuje się umieścić przedmiotową tablicę na wysokości 1,5 m od posadzki w pomieszczeniu
projektowanego obiektu na ścianie nośnej zgodnie z załączonym schematem instalacji elektrycznej.
34
4.4 Instalacje odbiorcze.
Instalacje oświetleniowa i gniazd wtykowych ogólnodostępnych.
4.4.1 Instalacja oświetleniowa
Należy wykonać przewodami typu YDYpżo 3x1.5mm2 , 450/750V i YDYpżo 4x1.5mm2, 450/750V.
Poszczególne obwody wyprowadzić z rozdzielnicy głównej parteru RB.
Przykładowe rozmieszczenie wypustów oświetleniowych pokazano na planach instalacji elektrycznych
parteru. Przewody należy układać w liniach prostych równolegle do krawędzi ścian i stropów.
Wszystkie wypusty oświetleniowe muszą mieć przewody ochronne PE. Przewody układać na ścianach
i suficie we wcześniej przygotowanych bruzdach, które należy wypełnić zaprawą tynkarską o grubości
co najmniej 5mm.
Osprzęt typowy podtynkowy serii MODUŁ, w pomieszczeniach sanitariatów, kotłowni hermetyczny
o stopniu ochrony IP 44. Odległość łączników od grzejników i rur instalacji sanitarnych nie powinna być
mniejsza niż 0,6 m.
Łączniki instalować w przedziale wysokości 1,3-1,4 m od podłogi.
W pomieszczeniach wilgotnych stosować oprawy szczelne IP44. Dobór poszczególnych opraw
pokazano w projekcie wykonawczym.
Dopuszcza się możliwość zastosowania różnych od zaprojektowanych źródeł światła (np. ledy,
halogeny, świetlówki) oświetleniu, pod warunkiem spełnienia aktualnych wymagań natężenia światła w
pomieszczeniach.
4.4.2 Instalacje oświetlenia zewnętrznego.
Sterowanie wybranych obwodów oświetlenia zewnętrznego proponuje się zrealizować poprzez
automatykę typu EE181 w cyklu astronomicznym. Sterowanie załącza wybrane obwody oświetlenia
posesji z przodu i tyłu budynku oraz numeru administracyjnego. W pokazanych miejscach wykonać
wypusty oświetleniowe do oświetlenia zewnętrznego budynku.
4.4.3 Instalacja gniazd wtykowych 1-fazowych i 3-fazowych.
Instalacje 1- faz gniazd wtykowych wykonać przewodami YDYpżo 3x2,5mm2, 450/750V. Poszczególne
obwody wyprowadzić z rozdzielnicy głównej parteru RB. Przykładowe umiejscowienie gniazd
wtykowych pokazano na planach instalacji elektrycznych.
Przewody należy układać w liniach prostych równolegle do krawędzi ścian i stropów.
Przewody układać na ścianach i suficie we wcześniej przygotowanych bruzdach, które należy wypełnić
zaprawą tynkarską o grubości co najmniej 5mm. W miejscach, w których przewody narażone są na
uszkodzenie należy prowadzić je w przepustach z rur RVS, RL lub stalowych. Osprzęt typowy
podtynkowy serii MODUŁ, w pomieszczeniach sanitariatów, pomieszczeniu gospodarczym o stopniu
ochrony IP 44. Odległość gniazd od rur i urządzeń instalacji sanitarnych musi wynosić co najmniej 0,6m.
Gniazda w pomieszczeniach instalować nad podłogą na wysokości :
- przy umywalkach, kuchni 1,3-1,4 m
- pozostałych pomieszczeniach 0,3 m
W pomieszczeniu gospodarczym na poziomie parteru wyprowadzić obwody 3-faz przewodem 2xYDY
5x4 mm2 do kuchenek elektrycznych.
35
Zalecane trasy układania przewodów w pomieszczeniach:
- dla tras poziomych
* 30 cm pod powierzchni sufitu,
* 30 cm nad powierzchni podłogi,
* 100 cm powyżej powierzchni podłogi
- dla tras pionowych - 15 cm od ościeżnic bądź zbiegu ścian .
Projektuje się jeden obwód 3-fazowy kablem typu YKY 5x16mm2 do zasilania pomieszczenia
oświetlenia zewnętrznego. Kabel należy układać zgodnie z normą N-SEP-E-004 na głębokości 70cm,
na podsypce piaskowej grubości 10cm i takiej samej grubości warstwą piasku kabel przykryć, po czym
na 15cm warstwie gruntu rodzimego ułożyć folię koloru niebieskiego. Kabel układać w wykopie falisto z
zapasem (1-3% długości wykopu) wystarczającym do skompensowania możliwych przesunięć gruntu.
Przy wszelkich skrzyżowaniach i zbliżeniach z innymi urządzeniami infrastruktury podziemnej
projektowany kabel prowadzić w rurze osłonowej typu DVK 75 AROTA przy przejściu przez drogi
wewnętrzne w rurze osłonowej typu SRS 75. Projektowaną linie kablową zakończyć w pomieszczeniu
gospodarczym w rozdzielnicy nadtynkowej RG typu VE112L zaprojektowanej do obsługi instalacji
oświetlenia zewnętrznego.
Wszystkie połączenia przewodów należy wykonać w puszkach głębokich w gniazdach i łącznikach do
połączeń stosować złączki WAGO.
4.4.4. Instalacja ogrzewania pomieszczeń.
Centralne ogrzewanie gazowe.
4.4.5 Transformator bezpieczeństwa.
Projektuje się w pomieszczeniu kotłowni gniazdo 24V zasilane z transformatora bezpieczeństwa. Całość
wykonana w stopniu szczelności IP 44, transformator o mocy 100VA zabudowany w obudowie z
gniazdem i wyłącznikiem przemysłowym.
4.5 Instalacja lokalnych połączeń wyrównawczych.
W pomieszczeniu Komunikacji w dolnej części ściany zamontować główną szynę uziemiającą GSU typu
K 12 w skrzynce złącz odgromowych typu 68.4 z drzwiczkami z stali nierdzewnej 68.3 NI , którą połączyć
poprzez bednarkę Fe-Zn 30x4 z uziemieniem fundamentowym budynku. Z szyny wyrównawczej
wyprowadzić przewody wyrównawcze ułożone pod tynkiem przewodem typu LgYżo 16mm2 do RB, oraz
typu LgYżo 6mm2 do rur metalowych c.o., wod-kan ( wodomierz zbocznikować), gazu i innych dużych
metalowych przedmiotów przy pomocy opasek łączeniowych do tego celu przystosowanych.
We wszystkich łazienkach i sanitariatach należy wykonać lokalne połączenia wyrównawcze przewodem
LgYżo 4 mm2 łączące wszystkie części przewodzące obce (rury wodociągowe, armatura itp.) pomiędzy
sobą oraz z przewodem ochronnym PE instalacji gniazd wtykowych (połączenia dokonać w tablicy RB).
4.6 Instalacja odgromowa
Zaprojektowano instalację odgromową, w oparciu o normę PN-IEC 61024-1.2001 Ochrona odgromowa
obiektów budowlanych. Zasady ogólne, którą stanowić będą :
- zwody poziome niskie na dachu budynku z drutu stalowego ocynkowanego o średnicy Ф 8mm,
- przewody odprowadzające z drutu j.w. umieszczone przewody w rurkach BE32 lub innego typu
o grubości ścianki min. 5mm pod styropianem,
36
- przewody uziemiające z płaskownika stalowego ocynkowanego Fe-Zn 30 x 4mm,
Przewody uziemiające uziemiania otokowego budynku wprowadzić do skrzynek złącz odgromowych
typu 68.4 z drzwiczkami z stali nierdzewnej 68.3 NI, które zbudować na ścianie elewacji budynku na
wysokości 40cm i połączyć zaciskami krzyżowymi ze zwodami pionowymi. Złącza kontrolne opisać,
Uziemienie - jako uziom zostanie wykorzystane uziom fundamentowy budynku.
4.7 Ochrona przeciwporażeniowa.
Zgodnie z wymaganiami normy PN-IEC 60364-4 w projektowanym obiekcie zastosowano ochronę
przeciwporażeniową przed dotykiem bezpośrednim i dotykiem pośrednim. W budynku zastosowano
układ sieciowy TN-S z przewodem ochronnym PE rozdzielonym od przewodu ochronno - neutralnego
PEN w rozdzielnicy RB. Przewodów PE nie należy przerywać łącznikami i zabezpieczeniami.
Jako ochronę przed dotykiem bezpośrednim zastosowano izolację podstawową, obudowy urządzeń
elektrycznych o stopniu ochrony co najmniej IP2X oraz, jako środek uzupełniający wyłącznik ochronny
różnicowo - prądowy na prąd zadziałania 30 mA.
Jako ochronę przed dotykiem pośrednim zastosowano samoczynne wyłączenie zasilania realizowane
na bazie wyłączników samoczynnych nadmiarowo-prądowych serii MBN typu B a także wyłączników
różnicowo – prądowych serii CDC. Zastosowano również oprawy o obudowach II klasy ochronności.
4.8 Uziemienie ochronne. Ochrona przeciwprzepięciowa.
Jako uziemienie ochronne w budynku należy wykorzystać uziom fundamentowy budynku. Do uziomu
należy przyłączyć wszystkie przewody odprowadzające (uziomowe) poprzez złącza kontrolne - główny
szynę uziemiającą, punkt rozdziału PEN w rozdzielnicy RB bednarką ocynkowaną typu Fe Zn 30x4mm.
Po zakończeniu prac należy wykonać pomiary kontrolne ciągłości przewodów uziomowych i wartości
rezystancji uziemienia. Ze względu na rozdział przewodu ochronnego PE od przewodu ochronno –
neutralnego PEN, oraz zastosowanie ograniczników przepięć, rezystancja uziemienia nie może
przekraczać 10 .
W przypadku negatywnego wyniku pomiarów rezystancji uziemienia należy rozbudować uziemienie o
uziom pionowy, stosując pręty miedziowane np. BPUM-K 16/1,5 lub promieniowy.
Uziom fundamentowy stanowi połączenie pomiędzy metalowymi elementami umieszczonymi w betonie
fundamentu a otaczającym go gruntem. Uziom fundamentowy w fundamencie zbrojonym należy
wykonać umieszczając płaskownik stalowy ocynkowany Fe/Zn 30x4 [mm] w najniższej warstwie
zbrojenia. Należy przymocować go drutem wiązałkowym do zbrojenia w odstępach co najwyżej 2 [m].
Podobnie jak w fundamencie nieuzbrojonym, należy zapewnić dokładne "otulenie" uziomu warstwą
betonu. Z uziemieniem należy połączyć zbrojenie wszystkich słupów konstrukcyjnych. Przewody
uziemiające służące do połączenia uziomu fundamentowego z główną szyną uziemiającą, muszą być
wprowadzone do wnętrza pomieszczenia. Od miejsca wyjścia z podłogi lub ściany do pomieszczenia,
powinny mieć długość co najmniej 150 [cm]. Elementy uziomów zatopionych w betonie mogą być
łączone złączkami śrubowymi lub przez spawanie lub zgrzewanie. Poniżej ilustracja przykładowa
rozwiązania uziomu fundamentowego budynku.
37
Rys. Sztuczne uziomy fundamentowe:
a) w ławie fundamentowej wykonanej z betonu niezbrojonego,
b) w fundamencie wykonanym z betonu niezbrojonego,
c) w fundamencie z betonu zbrojonego.
1 – sztuczny uziom fundamentowy
3 – przewód uziemiający
5 – mur z cegły
7 – podłoga
9 – warstwa żwiru
2 – uchwyt uziomowy
4 – ława fundamentowa
6 – warstwa izolacyjna
8 – beton niezbrojony
10 – beton zbrojony
Do uziomu należy przyłączyć wszystkie przewody odprowadzające (poprzez złącza kontrolne), główną
szynę wyrównawczą, punkt rozdziału PEN, oraz wszystkie metalowe rury sieci wchodzących do
budynku (przez główną szynę wyrównawczą).
Przekrój minimalny przewodu uziemiającego Cu 6 [mm 2]. Do uziemienia muszą być przyłączone:
- metalowe instalacje wodne,
- ogrzewanie,
- wewnętrzny przewód gazowy po zaizolowaniu,
- części metalowe konstrukcji budynku,
- urządzenia wentylacyjne.
W obiekcie zastosowano dwustopniową ochronę przeciwprzepięciową. W tablicy RB należy zabudować
ogranicznik przepięć ‘B+C’ typu SPA401. Urządzenia wrażliwe (teletechniczne) zaleca się ochronić
ogranicznikami przepięć ‘D’ typu SP202N.
5. UWAGI KOŃCOWE
Przy wykonywaniu instalacji bezwzględnie przestrzegać zasad:
- roboty wykonywać zgodnie z projektem technicznym, Warunkami Technicznymi jakimi powinny
odpowiadać budynki i ich usytuowanie, przywołanymi w tych Warunkach Polskimi Normami
oraz zasadami wiedzy technicznej,
38
Przy wykonywaniu instalacji przewodami w rurach pod tynkiem należy przestrzegać następujących
zasad :
- trasowanie należy wykonać zgodnie z projektem technicznym, zwracając szczególną uwagę na
zapewnienie bezkolizyjnego przebiegu instalacji z instalacjami innych branż,
- trasy przewodów powinny przebiegać pionowo lub poziomo równolegle do krawędzi ścian stropów,
kucie wnęk bruzd i wiercenie otworów należy wykonywać tak aby nie powodować osłabienia elementów
konstrukcji budynku. W budynkach w których wykonano już instalacje innych branż należy zachować
szczególna ostrożność przy wierceniu i kuciu aby nie uszkodzić wykonanych instalacji,
- elementy kotwiące, haki kołki należy dobrać do materiału, z którego wykonane jest podłoże
Po zakończeniu robót należy przeprowadzić badania obejmujące oględziny pomiary i próby zgodnie z
PN-IEC 60364-6-61 " Sprawdzanie odbiorcze ".
Zakres podstawowych pomiarów obejmuje:
- pomiar ciągłości przewodów ochronnych w tym głównych i dodatkowy połączeń wyrównawczych,
- pomiar rezystancji izolacji przewodów,
- sprawdzenie działania urządzeń ochronnych różnicowoprądowych,
- sprawdzanie skuteczności ochrony przed dotykiem pośrednim przez samoczynne wyłączenie
zasilania za pomocą wyłączników nadprądowych,
Z powyższych badań należy sporządzić protokół oraz opracować dokumentację powykonawczą, która
powinna zawierać w szczególności :
- zaktualizowany projekt techniczny w tym rysunki wykonawcze tras instalacji,
- protokoły z przeprowadzonych badań,
- osoby wykonujące prace montażowe i pomiarowe instalacji powinny posiadać odpowiednie
uprawnienia do wykonywania instalacji elektrycznej,
- przy montażu instalacji przestrzegać ogólnych zasad BHP,
Po zakończeniu prac ułożenia linii kablowej zasilania garażu zgłosić do inwentaryzacji uprawnionym
służbom geodezyjnym. Protokoły z pomiarów wraz z dokumentacją powykonawczą dołączyć do
dokumentacji odbioru końcowego. Stosować materiały posiadające atesty i stosowne certyfikaty.
Marzec2016
39
CZĘŚĆ V
KONCEPCJA INSTALACJI SANITARNYCH
Temat opracowania:
Adres inwestycji:
Zakres inwestycji:
Działki o nr ew. 39, 40, 41/13, 923, 925, 120/2, 120/3, 132/5,
Lubuskie
Inwestor:
Ul. Muzealna 5
Kategoria IX
Autor:
Tel. 514 492 382 Tel. 534 972 374
Główny projektant
ograniczeń
Opracowanie
koncepcji
I – Projekt koncepcyjny instalacji sanitarnych
Dokumentacja chroniona prawem autorskim. Oryginał projektu posiada stronę tytułową drukowaną w kolorze
40
Uwaga ogólna
Wszystkie nazwy własne użyte w opracowaniu stanowią tylko propozycje rozwiązań
technicznych. Dopuszcza się zastosowanie konkretnych typów urządzeń innych
(równoważnych) niż podanych w przedmiotowym opracowaniu dopuszczonych do stosowania
w budownictwie ale nie gorszych od referencyjnych.
1. PODSTAWA OPRACOWANIA
1.
2.
3.
4.
5.
6.
2
Zlecenie Inwestora
Aktualna mapa dc projektowych
Projekt budynku część architektoniczno- konstrukcyjna
Uzgodnienie techniczne z inwestorem
Obowiązujące normy i przepisy budowlane
Istniejąca wewnętrzna linia zasilająca wody
PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest rozbudowa instalacji sanitarnych w budynku.
3
ZAKRES OPRACOWANIA
- Wewnętrzne instalacje sanitarne w budynku
4
INSTALACJA WODOCIĄGOWA DOPROWADZAJĄCA
Do rozbudowywanej części budynku nie doprowadza się instalacji wodnej.
5
INSTALACJA CIEPŁEJ I ZIMNEJ WODY UŻYTKOWEJ
Do rozbudowywanej części budynku nie doprowadza się instalacji CUW.
6
INSTALACJA KANALIZACJI SANITARNEJ
Do rozbudowywanej części budynku nie doprowadza się instalacji kanalizacji.
7
INSTALACJA CENTRALNEGO OGRZEWANIA
Projektuje się rozbudowę instalacji centralnego ogrzewania pompową, systemu zamknietego z
rozdziałem dolnym, dwururową. Czynnikiem grzejnym bedzie woda o parametrach 75/65°. Instalacja
zabezpieczona bedzie zgodnie z PN-B-02431-1, 1999 r.
41
Podstawowym źródłem ciepła jest istniejąca jednostka grzewcza – piec gazowy.
Dopuszcza się przyłączenie pompy ciepła do istniejącej instalacji w miejscu przewidzianym przez
producenta wybranego urządzenia.
System zabezpieczony jest zaworem bezpieczeństwa znajdującym się w pomieszczeniu kotłowni, oraz
ciśnieniowym naczyniem wzbiorczym w układzie zamkniętym, znajdującym się w tym samym
pomieszczeniu na posadzce przy urządzeniu pompy ciepła. Wielkość urządzenia – 30l zgodnie z PNB--02414:1999.
Projektuje się poprowadzenie rur w podłodze. Po wykonaniu instalacji należy ją poddać próbie
ciśnieniowej, następnie zaizolować kształtkami z pianki pe. Po montażu rury należy zabetonować.
Jako elementy układu odbiorczego przewiduje się grzejniki stalowe płytowe typu C, wyposażone w
ręczny zawór odpowietrzający. Zestawienie grzejników wraz z określeniem wymiarów i mocy wskazano
na załącznikach graficznych. Na każdym grzehniku należy zastosować termostat ręczny. Jako armaturę
odcinającą należy zastosować zawory kulowe.
8
INSTALACJA ODPROWADZENIA WODY OPADOWEJ
Z uwagi na dobrą przepuszczalność gruntu i brak możliwości odprowadzenia wody opadowej do
kanalizacji burzowej, wody opadowe odprowadzane są powierzchniowo na teren nieutwardzony działki
zgodnie z istniejącymi spadkami terenu.
9
INSTALACJE I URZĄDZENIA WENTYLACYJNE
Do wentylacji nawiewnej wszystkich pomieszczeń służą okna rozszczelniane nawiewnikami okiennymi
umieszczone w górnej ramie okna. Dodatkowo w pomieszczeniach sanitarnych zastosowano drzwi z
tulejami nawiewowymi.
Wybrane pomieszczenia posiadają wentylację wywiewną grawitacyjną. Do wentylacji pomieszczeń
sanitarnych oraz pomieszczeń gospodarczych przyjęto wentylację wywiewną grawitacyjną wykonaną z
prefabrykowanych pustaków z kanałami grawitacyjnymi o przekrojach wskazanych na załącznikach
graficznych. Przyjęto następujące wielkości wymiany powietrza:
- pomieszczenia ogólnodostępne: 200m3/h
W budynku zaprojektowano kanały wentylacji grawitacyjnej przyjmując wartości obliczeniowe:
20m3/h – osoba dorosła
15m3/h – dziecko
W związku ze sposobem użytkowania pomieszczeń, polegającym na okazjonalnym użytkowaniu
obiektu, przez znaczną liczbę użytkowników, w celu zapobieżenia pojawieniu się wilgoci i wykwitów
solnych, przy użytkowaniu pomieszczeń należy zwrócić uwagę na konieczność otwierania okien i
regularnego przewietrzania pomieszczeń.
10 UWAGI KOŃCOWE
Całość prac instalacyjnych wykonać należy zgodnie z "Warunkami technicznymi wykonania i odbioru
robót budowlano-montażowych. Tom II. Instalacje sanitarne i przemysłowe" pod kierunkiem
uprawnionego inspektora nadzoru z uwzględnieniem warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie zawartych w obowiązującym Prawie Budowlanym.
Marzec 2016
42
Pieczęć firmowa
Pieczęć głównego architekta
Opracowanie całości:
Tel. 514 492 382 Tel. 534 972 374
43

Rekonstrukcja Stodoły z Lisowa

Transkrypt

Podobne dokumenty

Zabawa
