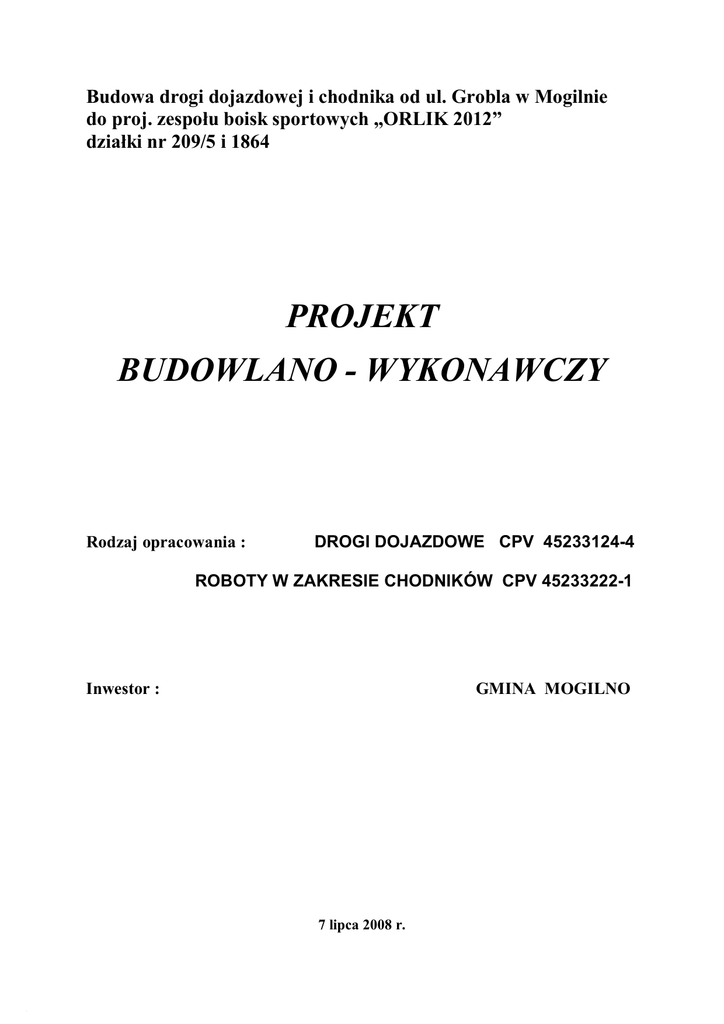

projekt budowlano - wykonawczy

Budowa drogi dojazdowej i chodnika od ul. Grobla w Mogilnie
do proj. zespołu boisk sportowych „ORLIK 2012”
działki nr 209/5 i 1864
PROJEKT
BUDOWLANO - WYKONAWCZY
Rodzaj opracowania :
DROGI DOJAZDOWE CPV 45233124-4
ROBOTY W ZAKRESIE CHODNIKÓW CPV 45233222-1
Inwestor :
GMINA MOGILNO
7 lipca 2008 r.
Budowa drogi dojazdowej i chodnika od ul. Grobla w Mogilnie
do proj. zespołu boisk sportowych „ORLIK 2012”
działki nr 209/5 i 1864
Rodzaj opracowania :
DROGI DOJAZDOWE CPV 45233124-4
ROBOTY W ZAKRESIE CHODNIKÓW CPV 45233222-1
Rodzaj dokumentacji:
PROJEKT
BUDOWLANO-WYKONAWCZY
Zamawiający :
Projektowali :
GMINA MOGILNO
1. inż. Krystyna Gołaszewska
upr. bud. nr KUP/0125/POOD/06
do projektowania bez ogranicze ń
w specjalno ści drogowej
2. mgr inż. Arkadiusz Mazany
3. tech. Jerzy Marciniak
7 LIPCA 2008 R.
OPIS TECHNICZNY
do projektu budowlano - wykonawczego na budowę drogi
dojazdowej i chodnika od ulicy Grobla w Mogilnie
I.
PODSTAWA OPRACOWANIA, INWESTOR, ZAMAWIAJĄCY
Umowa o dzieło Nr FE – 2212/21/2008 z dnia 23 czerwca 2008 r. pomiędzy Gminą
Mogilno, a zespołem projektowym osób fizycznych.
II.
MATERIAŁY WYJŚCIOWE
•
•
•
•
•
III.
mapa sytuacyjno - wysokościowa w skali 1 : 500,
wypis z rejestru gruntów,
pomiary sytuacyjno – wysokościowe wykonane przez zespół projektowy,
uzgodnienie lokalizacji zjazdu z ulicy Grobla,
przepisy prawne, wytyczne, katalogi, normy.
ZAKRES I CEL OPRACOWANIA
Inwestycja zlokalizowana jest od ulicy Grobla w Mogilnie w kierunku boiska
sportowego - na stadionie LKS Pogoń.
Zasadniczym zadaniem projektowanej inwestycji jest zapewnienie dojazdu do
projektowanego zespołu boisk sportowych „ORLIK 2012” na działce nr 209/5 i 1864.
Projekt ma na celu wykonanie następujących podstawowych robót:
•
•
•
•
•
•
•
•
IV.
mechaniczne usunięcie humusu,
mechaniczne karczowanie krzaków,
roboty ziemne – koryto pod drogę i chodnik,
warstwa odsączająca z piasku gr. 10 cm w km 0+000 – 0+094 droga i w km 0+000
– 0+046,5 chodnik,
podbudowa z betonu B-15 gr. 15 cm pod drogę i chodnik,
ułożenie nawierzchnia z kostki betonowej polbruk gr. 8 cm koloru szarego na
podsypce cementowo-piaskowej,
ustawienie opornika 12x25 cm na ławie betonowej z oporem B-15,
ustawienie krawężnika betonowego – najazdowego o wy. 15x22 cm na ławie
betonowej z oporem na włączeniu do ulicy Grobla.
STAN ISTNIEJĄCY
Teren stadionu, bez zabudowy kubaturowej.
Możliwość dojazdu, istniejąca droga gruntowa.
V.
STAN PROJEKTOWANY
1. Założenia projektowe :
Droga dojazdowa :
Szerokość jezdni – 5,0 m, ze spadkiem daszkowym 2%,
Szerokość poboczy – 1,0 m.
Chodnik :
Parametry, jak do drogi dojazdowej ze spadkiem lewostronnym 1,5%.
2. Rozwiązanie w planie
Początek projektowanej drogi nawiązano do krawędzi ul. Grobla dz. nr 322, koniec –
krawędź boiska o nawierzchni bitumicznej. Włączenie do ulicy Grobla wyokrąglono
promieniem wklęsłym pionowym o R-250. W km 0+020 niweletę drogi wyokrąglono R-500.
Projektowany chodnik na odcinku od km 0+000 do km 0+046,5 nawiązano
wysokościowo do istniejącej nawierzchni bitumicznej boiska. Zastosowano na chodniku
spadek jednostronny w przeciwnym kierunku do zespołu boisk w ramach programu ORLIK
2012, aby nie dopuścić do ewentualnego gromadzenia się wód opadowych.
Odwodnienie zaprojektowano powierzchniowe. Niweletę drogi, jak i chodnika
wyniesiono ponad istniejący teren, tak aby zapewnić odpływ wody z nawierzchni.
3. Wpływ inwestycji na środowisko
Projektowana droga dojazdowa poprawi komfort jazdy i zmniejszy emisję hałasu.
Projektowany chodnik poprawi bezpieczeństwo ruchu zwłaszcza pieszych, zmniejszy się
zagrożenie skażenia środowiska.
4. Uwagi końcowe
Reper roboczy założono na końcu drogi w osi, km 0+094,00 – góra asfaltu boiska,
Rp: H=90,00.
Opracowali :
inż. Krystyna Gołaszewska
tech. Jerzy Marciniak
mgr inż. Arkadiusz Mazany
OBLICZENIE ILOŚCI ROBÓT
na budowę drogi dojazdowej i chodnika od ulicy Grobla
w Mogilnie
I.
ROBOTY PRZYGOTOWAWCZE
1. Odtworzenie trasy w terenie równinnym
• Dla drogi km 0+000 – 0+ 094,0
• Dla chodnika 0+000 – 0+046,5
94,0+46,5 = 140,5m
m – 140,5
2.Karczowanie krzewów w ilości 20 m2 o średniej gęstości
ha – 0,002
II.
ROBOTY ZIEMNE
3. Zdjęcie warstwy humusu gr.10cm
• Obliczenie w tabeli nr 1 (1158,3)
4.Roboty ziemne na przerzut poprzeczny w gruncie kat. III
• tabela robót ziemnych – zał. nr 2. kol.10 (9,6)
m2 – 1158
m3 – 10
5. Roboty ziemne na odkład wykonane koparką podsiębierną z odwozem na odległość 1km samochodami
samowyładowczymi w gruncie kat. III
• tabela robót ziemnych – zał. nr 2. kol.13 (207,3)
m3 – 207
6. Plantowanie powierzchni skarp wykopów w gruncie kat. III
• tabela plantowania skarp zał. nr 3. kol.6 (892,8)
7. Plantowanie powierzchni skarp nasypów w gruncie kat. III
• tabela plantowania skarp załącznik nr 3 kol.10 (164,5)
III.
m2 – 164,5
PODBUDOWA
8.Wykonanie warstwy odsączającej grubości 10cm z piasku
• (94,0+46,5+5,0) x 5,0 + 2x7,73(dla R=6m) = 727,5 + 15,46 = 742,96m2
9.Wykonanie warstwy podbudowy gr.15cm z betonu B-10
• Obliczenie i obmiar jak w poz.8
IV.
m2 – 893
m2 - 743
m2 - 743
NAWIERZCHNIA
10.Wykonanie nawierzchni z kostki betonowej grubości 8cm koloru szarego na podsypce cementowo –
piaskowej 1:4 grub.4 cm
• Obliczenie i obmiar jak w poz.8
m2 - 743
V.
KRAWĘŻNIKI I OPORNIKI
11.Ustawienie krawężnika betonowego – najazdowy o wym. 15x22x100 na ławie betonowej z oporem na
włączeniu do ulicy Grobla
6+5+6=17,0m
m – 17
12. Ustawienie opornika betonowego 12x25x100 na ławie betonowej z oporem
2x9,42(dla R=6m)+ 2x88,0+5,0 + 2x46,5 + 2x5,0 = 18,84+176,0+5,0+93,0+10,0 = 302,84m
m – 303
13. Wykonanie ławy betonowej B – 15 z oporem
303,0x 0,06 +17x0,06 = 18,18+1,02 = 19,2 m3
m3 – 19,2
Sporządzili :
inż. Krystyna Gołaszewska
tech. Jerzy Marciniak
mgr inż. Arkadiusz Mazany
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
Nazwa i adres
Budowa drogi dojazdowej i chodnika od ul. Grobla
w Mogilnie do proj. zespołu boisk sportowych
obiektu budowlanego : „ORLIK 2012”
Nazwa inwestora
i adres :
URZĄD GMINY
88-300 Mogilno, ul. Narutowicza 1
Żnin, lipiec 2008r.
CZĘŚĆ OPISOWA
1. Zakres robót dla całego zamierzenia budowlanego
Inwestycja zlokalizowana jest od ulicy Grobla w Mogilnie w kierunku boiska
sportowego - na stadionie LKS Pogoń.
Zasadniczym zadaniem projektowanej inwestycji jest zapewnienie dojazdu do
projektowanego zespołu boisk sportowych „ORLIK 2012” na działce nr 209/5 i 1864.
2. Kolejność realizacji wykonania robót :
•
•
•
•
•
•
•
mechaniczne usunięcie humusu,
mechaniczne karczowanie krzaków,
roboty ziemne – koryto pod drogę i chodnik, ustawienie opornika 12x25 cm
na ławie betonowej z oporem B-15,
ustawienie krawężnika betonowego – najazdowego o wy. 15x22 cm na
ławie betonowej z oporem na włączeniu do ulicy Grobla,
warstwa odsączająca z piasku gr. 10 cm w km 0+000 – 0+094 droga i w
km 0+000 – 0+046,5 chodnik,
podbudowa z betonu B-15 gr. 15 cm pod drogę i chodnik,
ułożenie nawierzchnia z kostki betonowej polbruk gr. 8 cm koloru szarego
na podsypce cementowo-piaskowej.
3. Elementy, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia
ludzi
Każdy element podlegający montażowi a w szczególności roboty ziemne stwarzają
zagrożenie bezpieczeństwa i zdrowia ludzi.
W pasie drogowym znajduje się napowietrzna linia energetyczna.
Wykonawca winien zabezpieczyć oznakowanie robót zgodnie z instrukcją
oznakowania.
4. Przewidywane zagrożenia
Lp.
Rodzaj zagrożenia
1.
Skala zagrożenia
drogi
komunikacyjne,
teren budowy
sporadyczne
teren budowy
czas wykonywania
pracy
sporadyczny
teren budowy
czas wykonywania
pracy
sporadyczny
teren budowy
czas wykonywania
pracy
częste
teren budowy
czas wykonywania
pracy
częste
teren budowy
czas wykonywania
pracy
sporadyczny
teren budowy
czas wykonywania
pracy
sporadyczny
teren budowy
czas wykonywania
pracy
sporadyczne
teren budowy
czas wykonywania
Obrażenia na skutek uderzeń,
przygniecenia
3.
Spadające przedmioty
4.
Zasypanie ziemią w wykopie
5.
Obrażenia ciała na skutek
kontaktu z ostrymi przedmiotami
6.
Upadki
7.
Hałas
8.
Przemoknięcie
9.
Osoby niepowołane w miejscu
pracy
Czas
występowania
zagrożenia
czas dojazdu, czas
pracy, czas
powrotu
sporadyczne
Wypadki komunikacyjne
2.
Miejsce
zagrożenia
pracy.
5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do
pracy
Kierownik budowy musi posiadać budowlane uprawnienia wykonawcze. Przed
przystąpieniem do wykonywania prac budowlanych należy przeprowadzić szkolenie
stanowiskowe pracowników.
Do prac wykonywanych urządzeniami mechanicznymi należy zatrudnić osoby z
odpowiednimi kwalifikacjami. Wyznaczyć bezpośredni nadzór nad pracami
niebezpiecznymi.
Instruktaż pracowników winien obejmować w szczególności :
•
•
•
•
•
imienny podział pracy,
kolejność wykonywania robót,
wymagania pracowników przy poszczególnych czynnościach,
zasady postępowania w przypadku wystąpienia bezpośredniego zagrożenia,
konieczność stosowania środków ochrony indywidualnej.
6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwu
związanym z wykonywaniem robót
Należy stosować ogólnodostępne informacje i instrukcje pisemne, które umo żliwią
szybki kontakt z odpowiednimi służbami, ewakuację na wypadek pożaru, awarii i
innych zagrożeń.
6.1.
Środki organizacyjne
Ogólne i stanowiskowe szkolenie pracowników pod wzgl ędem bhp, instrukcja na
poszczególnych stanowiskach robót.
6.2. Środki techniczne
-
sprzęt ochrony osobistej ( odzież robocza i ochronna),
sprzęt zabezpieczający (okulary ochronne, nauszniki itp.),
wygrodzenie miejsc pracy, tablice ostrzegawcze.
Opracowała :
inż. Krystyna Gołaszewska
