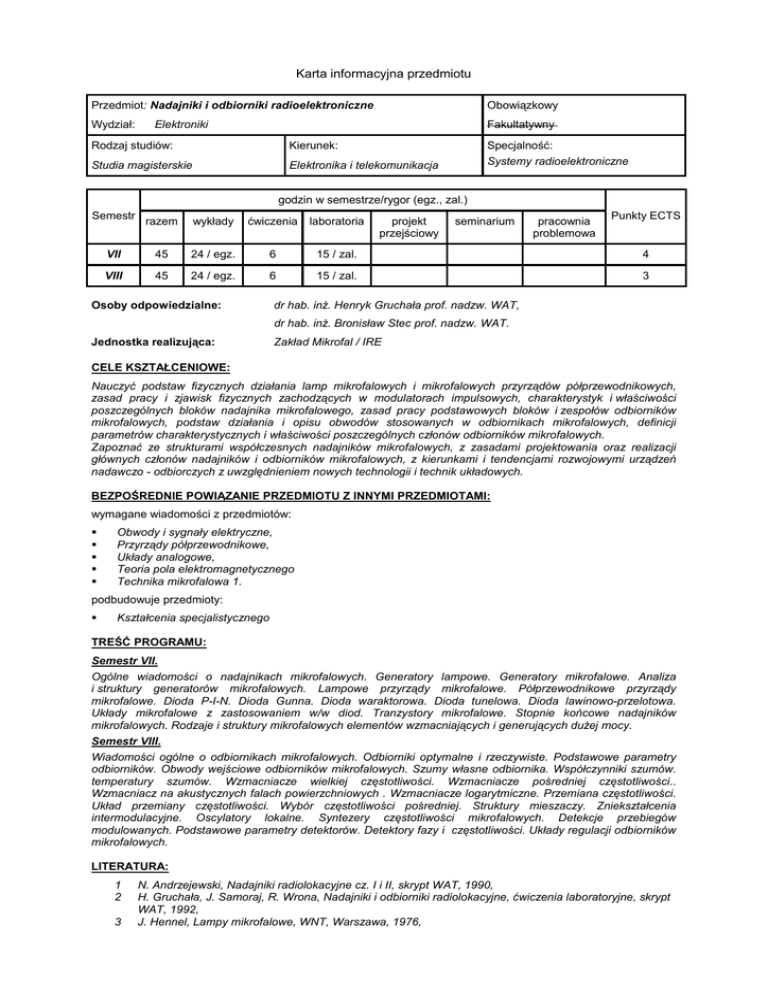

Karta informacyjna przedmiotu
Przedmiot: Nadajniki i odbiorniki radioelektroniczne
Obowiązkowy
Wydział:
Fakultatywny
Elektroniki
Rodzaj studiów:
Kierunek:
Studia magisterskie
Elektronika i telekomunikacja
Specjalność:
Systemy radioelektroniczne
godzin w semestrze/rygor (egz., zal.)
Semestr razem
wykłady
ćwiczenia
laboratoria
projekt
przejściowy
seminarium
pracownia
problemowa
Punkty ECTS
VII
45
24 / egz.
6
15 / zal.
4
VIII
45
24 / egz.
6
15 / zal.
3
Osoby odpowiedzialne:
dr hab. inż. Henryk Gruchała prof. nadzw. WAT,
dr hab. inż. Bronisław Stec prof. nadzw. WAT.
Jednostka realizująca:
Zakład Mikrofal / IRE
CELE KSZTAŁCENIOWE:
Nauczyć podstaw fizycznych działania lamp mikrofalowych i mikrofalowych przyrządów półprzewodnikowych,
zasad pracy i zjawisk fizycznych zachodzących w modulatorach impulsowych, charakterystyk i właściwości
poszczególnych bloków nadajnika mikrofalowego, zasad pracy podstawowych bloków i zespołów odbiorników
mikrofalowych, podstaw działania i opisu obwodów stosowanych w odbiornikach mikrofalowych, definicji
parametrów charakterystycznych i właściwości poszczególnych członów odbiorników mikrofalowych.
Zapoznać ze strukturami współczesnych nadajników mikrofalowych, z zasadami projektowania oraz realizacji
głównych członów nadajników i odbiorników mikrofalowych, z kierunkami i tendencjami rozwojowymi urządzeń
nadawczo - odbiorczych z uwzględnieniem nowych technologii i technik układowych.
BEZPOŚREDNIE POWIĄZANIE PRZEDMIOTU Z INNYMI PRZEDMIOTAMI:
wymagane wiadomości z przedmiotów:
Obwody i sygnały elektryczne,
Przyrządy półprzewodnikowe,
Układy analogowe,
Teoria pola elektromagnetycznego
Technika mikrofalowa 1.
podbudowuje przedmioty:
Kształcenia specjalistycznego
TREŚĆ PROGRAMU:
Semestr VII.
Ogólne wiadomości o nadajnikach mikrofalowych. Generatory lampowe. Generatory mikrofalowe. Analiza
i struktury generatorów mikrofalowych. Lampowe przyrządy mikrofalowe. Półprzewodnikowe przyrządy
mikrofalowe. Dioda P-I-N. Dioda Gunna. Dioda waraktorowa. Dioda tunelowa. Dioda lawinowo-przelotowa.
Układy mikrofalowe z zastosowaniem w/w diod. Tranzystory mikrofalowe. Stopnie końcowe nadajników
mikrofalowych. Rodzaje i struktury mikrofalowych elementów wzmacniających i generujących dużej mocy.
Semestr VIII.
Wiadomości ogólne o odbiornikach mikrofalowych. Odbiorniki optymalne i rzeczywiste. Podstawowe parametry
odbiorników. Obwody wejściowe odbiorników mikrofalowych. Szumy własne odbiornika. Współczynniki szumów.
temperatury szumów. Wzmacniacze wielkiej częstotliwości. Wzmacniacze pośredniej częstotliwości..
Wzmacniacz na akustycznych falach powierzchniowych . Wzmacniacze logarytmiczne. Przemiana częstotliwości.
Układ przemiany częstotliwości. Wybór częstotliwości pośredniej. Struktury mieszaczy. Zniekształcenia
intermodulacyjne. Oscylatory lokalne. Syntezery częstotliwości mikrofalowych. Detekcje przebiegów
modulowanych. Podstawowe parametry detektorów. Detektory fazy i częstotliwości. Układy regulacji odbiorników
mikrofalowych.
LITERATURA:
1
2
3
N. Andrzejewski, Nadajniki radiolokacyjne cz. I i II, skrypt WAT, 1990,
H. Gruchała, J. Samoraj, R. Wrona, Nadajniki i odbiorniki radiolokacyjne, ćwiczenia laboratoryjne, skrypt
WAT, 1992,
J. Hennel, Lampy mikrofalowe, WNT, Warszawa, 1976,
4
5
6
7
8
9
10
11
12
13
R. Litwin, M. Suski, Technika mikrofalowa, WNT, Warszawa, 1972,
H. V. Shurmer, Mikrofalowe przyrządy półprzewodnikowe, WMON, Warszawa, 1974,
J. Klamka, Mikrofalowe przyrządy półprzewodnikowe, WNT, Warszawa, 1973,
L. Siven, Microwave Tubes Transmitters, 1994,
A. S. Gilmour, Principles of Traveling Wave Tubes, 1994,
N. D. Fiedorov, Elektronnyje i kvantovyje pribory svc, 1974,
M. Beignot-Develmont, Tubes pour hyperfrequences, 1985,
B. Stec, Nadajniki i odbiorniki radiolokacyjne, cz. II, Odbiorniki radiolokacyjne, skrypt WAT, 1985,
J. Chramiec, A. Wojtkiewicz, Mikrofalowe mieszacze diodowe, WNT, Warszawa, 1975,
J. A. Dobrowolski, Projektowanie mikrofalowych wzmacniaczy z tranzystorami MESFET, WKiŁ,
Warszawa, 1991,
14 J. Lenkowski, Technika odbioru radiowego, WNT, Warszawa, 1975.
METODY OCENY:
Kolokwia – cząstkowe według potrzeb,
Laboratorium – kolokwia wstępne oraz sprawozdania,
Ćwiczenia rachunkowe – kolokwium końcowe,
Egzamin – w formie pisemnej i ustnej, można przystąpić pod warunkiem uzyskania pozytywnych ocen z
laboratorium i z ćwiczeń rachunkowych oraz z kolokwium całościowego obejmującego tematykę
wykładów w danym semestrze.
