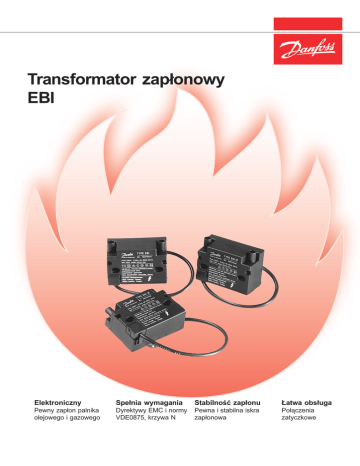

Transformator zap³onowy EBI

Transformator zap³onowy
EBI
Elektroniczny
Pewny zap³on palnika
olejowego i gazowego
Spe³nia wymagania
Dyrektywy EMC i normy
VDE0875, krzywa N
Stabilnoœæ zap³onu
Pewna i stabilna iskra
zap³onowa
£atwa obs³uga
Po³¹czenia
zatyczkowe
EBI s¹ wyposa¿one w po³¹czenia zatyczkowe,
zarówno od strony pierwotnej (zasilania) jak i
wtórnej (wysokonapiêciowej), które pozwalaj¹ na
³atwe i szybkie pod³¹czenie transformatora.
Budowa i materia³y u¿yte w EBI zapewniaj¹
wysok¹ trwa³oœæ i pewn¹ charakterystykê zap³onu.
Transformatory EBI s³u¿¹ do przerywanego (nie
ci¹g³ego) zap³onu palników olejowych i gazowych.
Ma³e rozmiary i waga pozwalaj¹ na monta¿
transformatora zarówno w tradycyjnych jak i
nowoczesnych palnikach kompaktowych.
Dane techniczne
Typ
Numer katalogowy
Pod³¹czenie zasilania
Zakres napiêcia
Zabezpieczenie
Pod³¹czenie wtórne *)
Pr¹d zap³onu
Czêstotliwoœæ
EBI (2-bieguny)
EBI M *) (2-bieguny)
EBI 1P (1-biegun)
052F0030
052F0033
230 V - 0,25 A - 50/60 Hz - 60 VA
187 - 255 V
052F0040
maks. 10 A
2 ´ 7,5 kV amp.
40 mA (rms)
20 kHz
15 kV amp.
40 mA (rms)
20 kHz
ED w 3 minuty (za³¹czenie)
Temperatura pracy
Temperatura sk³adowania
11 kV amp.
50 mA (rms)
20 kHz
33% dla 35°C lub 20% dla 60°C
–10°C do +60°C
–25°C do +85°C
Stopieñ ochrony (IP)
Dyrektywa EMV
IP 40
Emisja EN 50081-1 (VDE 0875, krzywa N)
Imisja EN 50082-2
Kabel 2 ´ 0,75 mm2 z zatyczk¹
Kabel w 7 wykonaniach o d³ugoœci od 180 mm do 630 mm
zatyczki 2 ´ Æ 4 mm
zatyczka 1 ´ Æ 4 mm
EBI M i EBI 1P z zaciskiem do uziemienia
Pod³¹czenie pierwotne
Pod³¹czenie wtórne
Uziemienie
Odleg³oœæ pomiêdzy elektrodami
Waga
Zalecana od 2,5 mm do 5,0 mm
300 g
*) Z podwójnym wyjœciem po stronie wtórnej
**) Napiêcie mo¿e zmieniaæ siê w zale¿noœci od d³ugoœci kabla zap³onowego
Wymiary
Akcesoria
D³ugoœæ kabla Nr katalogowy
w mm
180
052F0106
Kabel od strony zasilania
(pierwotnej) z wtyczk¹
250
315
355
052F0100
052F0103
052F0105
400
500
630
052F0101
052F0104
052F0102
Tuleja dla przed³u¿enia
pod³¹czenia wtórnego
(100 szt. w opakowaniu)
EBI
EBI M
EBI 1P
a+b
a+b+c
b+c
a: Wyjœcie lewe
b: Wyjœcie prawe
c: Uziemienie
052F0060
Wymiary akcesorii
Tuleja
Zatyczka
Dane techniczne zawarte w broszurze mog¹ ulec zmianie bez wczeœniejszego uprzedzenia, jako efekt sta³ych ulepszeñ
i modyfikacji naszych urz¹dzeñ.
