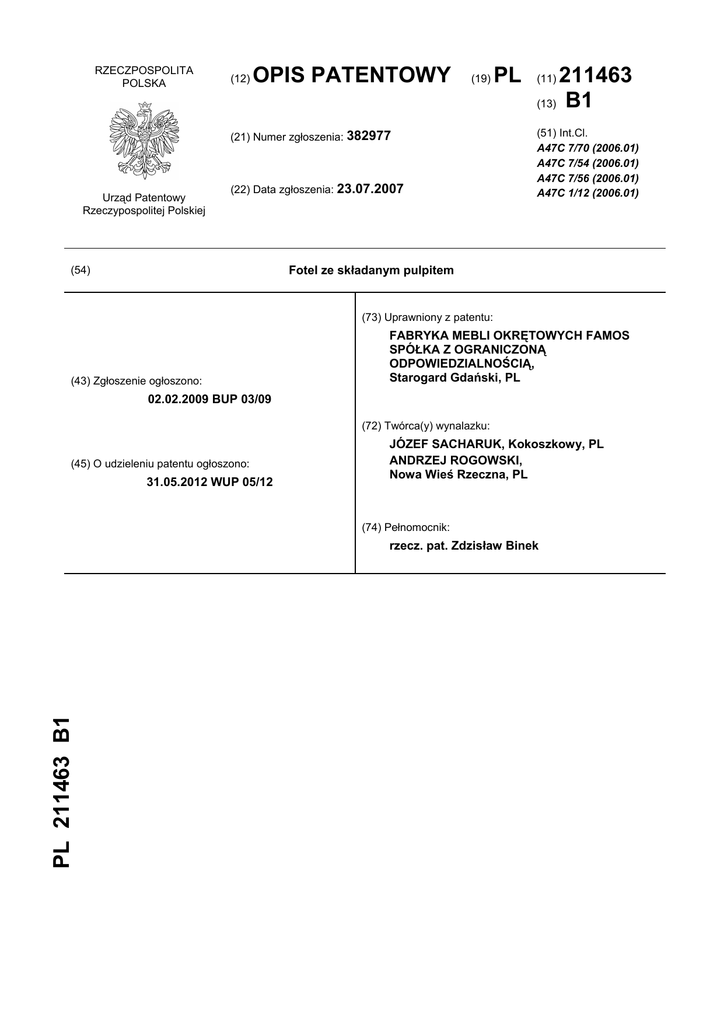

OPIS PATENTOWY
(19)
(21) Numer zgłoszenia: 382977
Urząd Patentowy
Rzeczypospolitej Polskiej
(22) Data zgłoszenia: 23.07.2007
PL
211463
(13) B1
(11)
(51) Int.Cl.
A47C 7/70 (2006.01)
A47C 7/54 (2006.01)
A47C 7/56 (2006.01)
A47C 1/12 (2006.01)
Fotel ze składanym pulpitem
(54)
(73) Uprawniony z patentu:
(43) Zgłoszenie ogłoszono:
FABRYKA MEBLI OKRĘTOWYCH FAMOS
SPÓŁKA Z OGRANICZONĄ
ODPOWIEDZIALNOŚCIĄ,
Starogard Gdański, PL
02.02.2009 BUP 03/09
(72) Twórca(y) wynalazku:
(45) O udzieleniu patentu ogłoszono:
31.05.2012 WUP 05/12
JÓZEF SACHARUK, Kokoszkowy, PL
ANDRZEJ ROGOWSKI,
Nowa Wieś Rzeczna, PL
(74) Pełnomocnik:
PL 211463 B1
rzecz. pat. Zdzisław Binek
2
PL 211 463 B1
Opis wynalazku
Dziedzina techniki. Przedmiotem wynalazku jest fotel ze składanym pulpitem, mający zastosowanie w salach kinowych, salach wykładowych, konferencyjnych, środkach komunikacji i podobnych
obiektach.
Stan techniki. Znane są fotele ze składanym - chowanym pulpitem usytuowanym w podłokietniku.
Z polskiego opisu zgłoszeniowego wynalazku nr P356086 znany jest fotel ze składanym stolikiem,
który charakteryzuje się tym, że co najmniej w jednym podłokietniku ma usytuowany obrotowo na
sworzniu wspornik przegubu mający płaszczyznę z gniazdem sworznia równoległą do powierzchni
wewnętrznej podłokietnika i płaszczyznę przeciwległą do niej, nachyloną pod kątem przybliżeniu 45°.
Istota wynalazku. Fotel według wynalazku charakteryzuje się tym, że posiada ruchomą głowicę
w której osadzone jest obrotowo ramię pulpitu, połączoną przegubowo z ruchomym elementem siłownika pneumatycznego, którego przeciwny koniec zamocowany jest do stelaża przy czym głowica ma
łukowatą prowadnicę połączoną z ruchomym elementem siłownika pneumatycznego oraz stykającą
się z elementem oporowym ramienia pulpitu. Nadto łukowata prowadnica ma w przekroju poprzecznym kształt zbliżony do prostokąta, którego co najmniej jeden róg uformowany jest w kształcie łuku.
Głowica mechanizmu składania pulpitu wyposażona jest w oś obrotu ułożyskowaną w tulei oraz ma
ramię zakończone przegubem.
Korzystne skutki. Korzystnym skutkiem rozwiązania według wynalazku jest możliwość cichego
oraz płynnego rozkładania, składania i chowania pulpitu we wnęce podłokietnika.
Objaśnienie figur. Przedmiot wynalazku jest opisany na przykładzie wykonania i zobrazowany
na rysunku, na którym fig. 1 przedstawia rzut aksonometryczny ustawionych w rzędzie foteli, fig. 2
widok mechanizmu mocującego i składającego pulpit, fig. 3 widok czołowy podłokietnika i zamocowanego we wnęce pulpitu, fig. 4 przekrój poprzeczny głowicy płaszczyzną B-B w stanie roboczym - gdy
pulpit jest rozłożony zaś fig. 5 przedstawia przekrój poprzeczny głowicy płaszczyzną A-A w stanie
składania i chowania we wnęce.
Przykład realizacji. Przedstawiony na rysunku w przykładzie wykonania fotel składa się z metalowego stelaża 5 wyposażonego w siedzisko, oparcie i podłokietniki 10 z wnęką 11 o kształcie odwróconej litery „U". We wnęce 11 usytuowany jest mechanizm mocujący i składający pulpit 2. Mechanizm
ten składa się głowicy 1 w której osadzone jest obrotowo ramię 7 pulpitu 2. Przed przesunięciem poosiowym ramię 7 zabezpieczone jest wkrętem 15. Na wewnętrznym końcu głowica 1 ma ramię 12
z przegubem 13 za pomocą którego jest połączona z trzonem siłownika pneumatycznego 8, którego
przeciwległy koniec jest umocowany do stelaża 5. Nadto głowica 1 ma łukowatą prowadnicę 3 połączoną z jednej strony z siłownikiem 8 z drugiej zaś stykającą się z elementem oporowym ramienia 7.
W otworze korpusu głowicy osadzona jest tuleja łożyskowa 6 osi obrotu 4 głowicy 1. Przekrój poprzeczny łukowatej prowadnicy 3 ma kształt zbliżony do prostokąta, którego róg, współpracujący
z elementem oporowym 9 ma kształt łuku. Usytuowany w podłokietniku 10 siłownik pneumatyczny jest
dobrany odpowiednio do wielkości oporów mechanizmu powstających podczas składania i podczas
utrzymywania pulpitu 2 w stanie złożonym. Działanie mechanizmu składania objaśniają fig. 3, 4 i 5
rysunku. W położeniu roboczym - rozłożonym pulpitu 2, jego płyta 14 jest ułożona poziomo. W tym
położeniu ramię 7 opiera się za pośrednictwem elementu 9 na górnej krawędzi prowadnicy 3, co uwidoczniono na fig. 4. W celu zapoczątkowania fazy składania pulpitu 2 należy obrócić płytę 14 do góry
o kąt α ≥ 35°, co pokazano na fig. 3. Ruch ten powoduje obrót elementu oporowego 9 i kolejno obrót
ramienia głowicy 1, co początkuje składanie się siłownika 8, w czasie którego płyta 14 pulpitu 2 układa
się równolegle do ścianek wnęki 11. W końcowej fazie ruch zmniejsza się prędkość składania,
co zapobiega uderzeniu płyty 14 o ścianę wnęki 11. Fazę rozkładania rozpoczyna się poprzez wysunięcie płyty 14 z wnęki 11, co powoduje uruchomienie siłownika 8 i współdziałanie elementów w kolejności odwrotnej do opisanej.
Wykaz oznaczeń
1. Głowica
2. Pulpit
3. Prowadnica
4. Oś obrotu
5. Stelaż
6. Tuleja
7. Ramię pulpitu
PL 211 463 B1
3
8. Siłownik gazowy
9. Element oporowy
10. Podłokietnik
11. Wnęka w podłokietniku
12. Ramię głowicy
13. Przegub
14. Płyta pulpitu
15. Wkręt
Zastrzeżenia patentowe
1. Fotel ze składanym pulpitem, zawierający metalowy stelaż, do którego umocowane są podłokietniki i składany pulpit, znamienny tym, że ma ruchomą głowicę (1) w której osadzone jest obrotowo
ramię (7) pulpitu (2), połączoną przegubowo z ruchomym elementem siłownika pneumatycznego (8),
którego przeciwny koniec zamocowany jest do stelaża (5) przy czym głowica (1) ma łukowatą prowadnicę (3) połączoną z ruchomym elementem siłownika pneumatycznego (8) oraz stykającą się
z elementem oporowym (9) ramienia (7), pulpitu (2).
2. Fotel według zastrz. 1, znamienny tym, że łukowata prowadnica (3) w przekroju poprzecznym ma kształt zbliżony do prostokąta, którego co najmniej jeden róg ma kształt łuku.
3. Fotel według zastrz. 1, znamienny tym, że głowica (1) wyposażona jest w oś obrotu (4), ułożyskowaną w tulei (6) oraz ma ramię (12) zakończone przegubem (13).
4
PL 211 463 B1
Rysunki
PL 211 463 B1
5
6
PL 211 463 B1
