Kable szkieletowe MPO ()

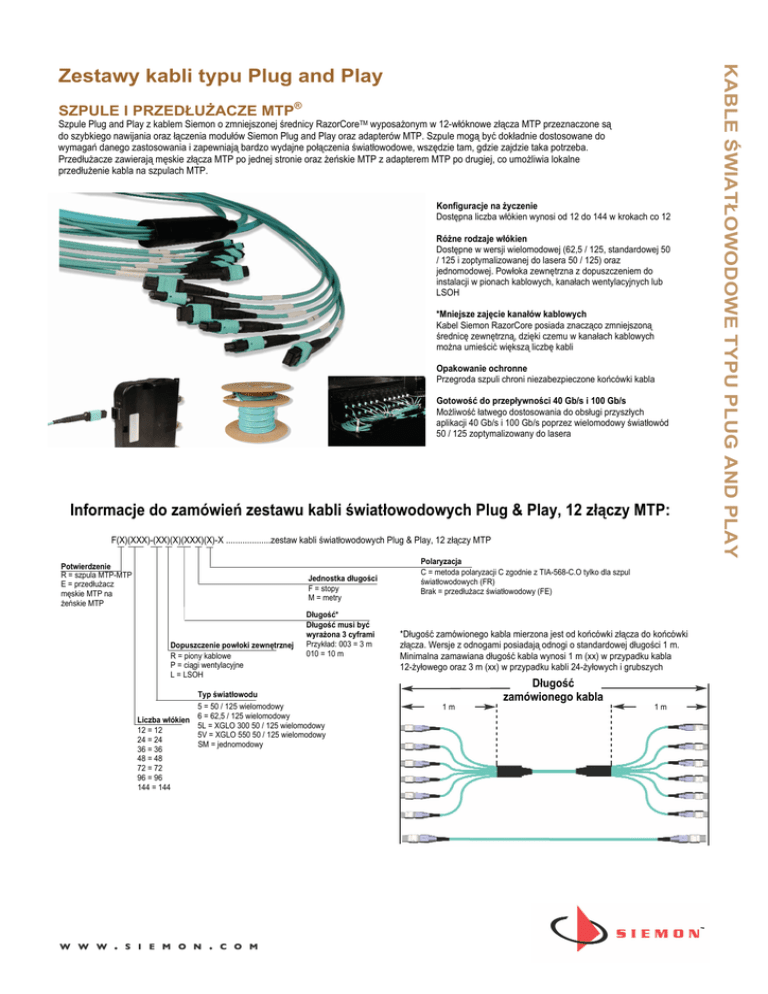

SZPULE I PRZEDŁUŻACZE MTP®
Szpule Plug and Play z kablem Siemon o zmniejszonej średnicy RazorCoreTM wyposażonym w 12-włóknowe złącza MTP przeznaczone są
do szybkiego nawijania oraz łączenia modułów Siemon Plug and Play oraz adapterów MTP. Szpule mogą być dokładnie dostosowane do
wymagań danego zastosowania i zapewniają bardzo wydajne połączenia światłowodowe, wszędzie tam, gdzie zajdzie taka potrzeba.
Przedłużacze zawierają męskie złącza MTP po jednej stronie oraz żeńskie MTP z adapterem MTP po drugiej, co umożliwia lokalne
przedłużenie kabla na szpulach MTP.
Konfiguracje na życzenie
Dostępna liczba włókien wynosi od 12 do 144 w krokach co 12
Różne rodzaje włókien
Dostępne w wersji wielomodowej (62,5 / 125, standardowej 50
/ 125 i zoptymalizowanej do lasera 50 / 125) oraz
jednomodowej. Powłoka zewnętrzna z dopuszczeniem do
instalacji w pionach kablowych, kanałach wentylacyjnych lub
LSOH
*Mniejsze zajęcie kanałów kablowych
Kabel Siemon RazorCore posiada znacząco zmniejszoną
średnicę zewnętrzną, dzięki czemu w kanałach kablowych
można umieścić większą liczbę kabli
Opakowanie ochronne
Przegroda szpuli chroni niezabezpieczone końcówki kabla
Gotowość do przepływności 40 Gb/s i 100 Gb/s
Możliwość łatwego dostosowania do obsługi przyszłych
aplikacji 40 Gb/s i 100 Gb/s poprzez wielomodowy światłowód
50 / 125 zoptymalizowany do lasera
Informacje do zamówień zestawu kabli światłowodowych Plug & Play, 12 złączy MTP:
F(X)(XXX)-(XX)(X)(XXX)(X)-X ...................zestaw kabli światłowodowych Plug & Play, 12 złączy MTP
Potwierdzenie
R = szpula MTP-MTP
E = przedłużacz
męskie MTP na
żeńskie MTP
Jednostka długości
F = stopy
M = metry
Dopuszczenie powłoki zewnętrznej
R = piony kablowe
P = ciągi wentylacyjne
L = LSOH
Długość*
Długość musi być
wyrażona 3 cyframi
Przykład: 003 = 3 m
010 = 10 m
Typ światłowodu
5 = 50 / 125 wielomodowy
Liczba włókien 6 = 62,5 / 125 wielomodowy
5L = XGLO 300 50 / 125 wielomodowy
12 = 12
5V = XGLO 550 50 / 125 wielomodowy
24 = 24
SM = jednomodowy
36 = 36
48 = 48
72 = 72
96 = 96
144 = 144
Polaryzacja
C = metoda polaryzacji C zgodnie z TIA-568-C.O tylko dla szpul
światłowodowych (FR)
Brak = przedłużacz światłowodowy (FE)
*Długość zamówionego kabla mierzona jest od końcówki złącza do końcówki
złącza. Wersje z odnogami posiadają odnogi o standardowej długości 1 m.
Minimalna zamawiana długość kabla wynosi 1 m (xx) w przypadku kabla
12-żyłowego oraz 3 m (xx) w przypadku kabli 24-żyłowych i grubszych
1m
Długość
zamówionego kabla
1m
KABLE ŚWIATŁOWODOWE TYPU PLUG AND PLAY
Zestawy kabli typu Plug and Play
INFORMACJE O PRODUKCIE
Kabel - dane optyczne i fizyczne
Typ kabla
Wielomodowy
Jednomodowy
LightSystem
LightSystem
XGLO
XGLO
XGLO
62,5 / 125
50 / 125
50 / 125 OM3 50 / 125 OM4
(1310 / 1383 / 1550 nm)
(850 / 1300 nm) (850 / 1300 nm) (850 / 1300 nm) (850 / 1300 nm)
Tłumienność maks. kabla światłowodowego
[dB/km]
3,5 / 1,0
3,5 / 1,0
3,5 / 1,0
3,0 / 1,0
0,4 / 0,4 / 0,3*
Min. szerokość pasma LED [MHz/km]
200 / 500
500 / 500
1500 / 500
3500 / 500
nie dot.
nie dot.
nie dot.
2000
4700
nie dot.
pomarańczowy
pomarańczowy
niebieski
niebieski
żółty
Min. skuteczna szerokość pasma [MHz/km]
Powłoka zewnętrzna kabla, kolor
(zgodnie z TIA-598-C)
* Światłowód jednomodowy XGLO® spełnia wymagania normy ITU-T G.652.C
Kabel i zestaw uchwytów do przeciągania - dane techniczne
Liczba włókien
Średnica kabla
[mm]
Min. promień zagięcia przy
ciągnięciu
[mm]
Maks. średnica uchwytu do
przeciągania
[mm]
*Wymagana średnica ciągu
kablowego
[mm]
Maks. siła
przeciągania
[kg]
12
24
36
48
72
96
144
3,0
3,8
8,7
8,7
9,4
13,2
13,2
380
380
380
915
915
915
915
3,81
3,81
3,81
44,5
44,5
63,5
63,5
69,9
69,9
69,9
88,9
88,9
108,0
108,0
18,1
18,1
18,1
18,1
18,1
18,1
18,1
* Zestaw do przeciągania powinien być w stanie przejść przez ciąg kablowy o minimalnej średnicy podanej w wymaganiach w czasie instalowania produktu
Złącza - parametry optyczne
SM-LWP
6MM
5MM
5L
5V
Min. tłumienność odbicia
[dB]
MTP
LC/SC
MTP
LC/SC
0,75
0,50
0,50
0,50
0,50
0,40
0,50
0,50
0,25
0,25
55
20
20
20
20
55
25
25
30
30
XGLO
LightSystem
LightSystem
XGLO 300
XGLO 550
Złącza - parametry fizyczne
Typ złącza
Zgodność z normą
IEC
Zgodność z normą
TIA
MTP
IEC 61754-7
TIA / EIA-604-5
Kolor obudowy
SM
zielony
MM
beżowy
Kolor nasuwki ochronnej
MM-5L/5V
niebieski
SM
czarny
MM
czarny
SS-Plug&PlayCble_Assmebly_ wer. A 1/11
Jednomodowy OS2
Standardowy wielomodowy 62,5 / 125 μm
Standardowy wielomodowy 50 / 125 μm
Wielomodowy 10G 50 / 125 μm OM3
Wielomodowy 10G 50 / 125 μm OM4
Maks. tłumienność wtrąceniowa
[dB]
© 2011 Siemon
Klasa
wydajności
Typ światłowodu
