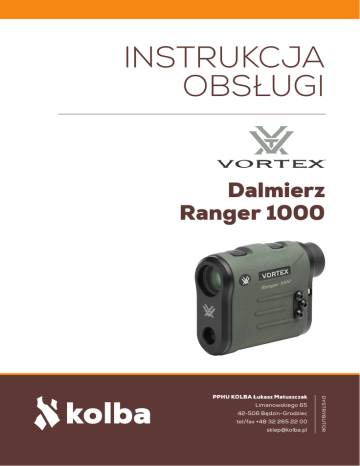

instrukcja obsługi

INSTRUKCJA
OBSŁUGI
Dalmierz
Ranger 1000
Limanowskiego 65
42-506 Będzin-Grodziec
tel/fax +48 32 265 22 00
[email protected]
DYSTRYBUTOR
PPHU KOLBA Łukasz Matuszczak
|
2
myślistwo
militaria
outdoor
Dalmierz Rangefinder 1000
Vortex Ranger 1000 to niezwykle wydajny dalmierz laserowy z pomiarem kątowym, idealny zarówno dla łuczników,
jak i strzelców. W trybie podstawowym HCD Ranger 1000
dostarcza wszelkich informacji odnośnie odległości oraz
kąta, przydatnych osobom strzelającym ze strzelb lub łuków, w prosty i czytelny sposób.
Ranger 1000 pracuje także w trybie LOS, który umożliwia
skanowanie, odczyt odległości w jardach lub metrach, jak
również dostosowanie poziomu jasności wyświetlacza.
Przed pierwszym użyciem należy dokładnie przeczytać niniejszą
instrukcję.
1.
2.
3.
1.
2.
3.
4.
5.
6.
Przycisk Menu
Przycisk Pomiaru Odległości
Regulacja ostrości
Otwory na pasek
Zasobnik na baterie
Klips (z możliwością montażu po
obydwu stronach)
4.
6.
5.
Pierwsze kroki
+
Otwórz zasobnik na baterie i włóż
do niego baterię CR2, dołączoną
do zestawu.
Włączanie
wejście na statyw
włóż baterię,
„plusem” do góry.
-
zdejmij
pokrywę
zasobnika.
Po zainstalowaniu baterii, Ranger 1000 jest w trybie gotowości. W celu
włączenia urządzenia i rozpoczęcia pomiaru, należy nacisnąć i zaraz
zwolnić przycisk ‚Measure’ – Pomiar. Na wyświetlaczu pojawi się komunikst HCD lub LOS. Ranger 1000 wyłącza się automatycznie po dziesięciu sekundach od ostatniego użycia.
wskaźnik
naładowania baterii
myślistwo
militaria
3|
outdoor
Ostrość
Obróć obiektyw w prawo lub w lewo, do momentu uzyskania ostrości obrazu.
Wybór trybów
Dalmierz domyślnie pracuje w trybie HCD, odległość mierzona jest w jardach, a jasność ustawiona jest na średnią. W celu zmiany trybu należy włączyć Ranger 1000, a następnie nacisnąć przycisk ‚Mode Selection’
– Zmiana trybu i przytrzymać przez na co najmniej cztery sekundy. Nie
należy wykonywać tej czynności, gdy na ekranie widoczny jest celownik. Należy zwolnić przycisk, w chwili gdy na ekranie pojawia się ‚Mode
Selection’.
W dowolnym momencie można wyjść z
tego widoku i zapisać ustawienia, przytrzymując przełącznik zmiany trybu przez
co najmniej cztery sekundy. Urządzenie
wróci wtedy do podstawowego trybu.
wybór trybów
w celu aktywacji ekranu ‚Wybór
trybów’ należy użyć przycisku
Menu.
w celu przełączania trybów, należy
użyć przycisku ‚Pomiar’ - ‚Measure’.
Jak ustawić i zapisać
tryb w trzech prostych
krokach
Krok 1 – Wybierz tryb HCD lub LOS
Po aktywowaniu wyboru trybu, naciśnij przełącznik
Pomiar’ (‚Measure’) w celu przejścia w tryb HCD lub
LOS. Po wybraniu preferowanej opcji, naciśnij przycisk Menu w celu zapamiętania wyboru i przejdź do
wyboru pomiaru w jardach lub metrach.
Wybierz tryb HCD lub LOS
Krok 2 – Wybór pomiaru w jardach lub
w metrach
W celu wyboru jednostki miary naciśnij przycisk
‚Pomiar’ (‚Measure’). Po dokonaniu wyboru jardów
lub metrów naciśnij przycisk Menu w celu zapamiętania wyboru oraz przejścia do ustawienia poziomu jasności.
Wybór pomiaru w jardach lub w metrach
Opis trybów pomiaru
Ranger 1000 pracuje w dwóch trybach: HCD (Dystans poziomy) oraz LOS (Linia wzroku). W
obydwu przypadkach urządzenie może dokonywać pomiaru w trybie skanowania.
|
4
myślistwo
militaria
outdoor
Tryb HCD
Trybem domyślnym dla Ranger 1000 jest tryb HCD – przydatny w większości przypadków
strzelectwa sportowego. Odległość podawana w jardach to krytyczny dystans poziomy.
50
0j
a
ww
rd ó
lini
i pr
o
z
j (w
s te
ro k
u)
385 jardów dystansu poziomego
Zaleca się korzystanie z trybu HCD w następujących sytuacjach:
• Strzelanie z broni palnej lub wiatrówek na płaskim gruncie na dowolnym dystansie.
• Strzelanie z broni palnej lub wiatrówek do 800 jardów na niewielkich wzniesieniach
(poniżej 15 stopni).
• Strzelanie z broni palnej lub wiatrówek do 400 jardów na umiarkowanych wzniesieniach (od 15 do 30 stopni).
• Każdy rodzaj strzelania z łuku.
Odległość HCD podana na ekranie bierze poprawkę na kąt strzału i
nie wymaga żadnych dodatkowych ustawień. Należy jedynie ustawić regulację pionową i poziomą i strzelać. Podobnie w przypadku
łuczników, którzy regulują celownik łuku.
do oddania strzału możesz wykorzystać
dane o balistyce lotu pocisku na
odległości 525 jardów w płaskim terenie.
Tryb LOS
Tryb, w którym pracuje Ranger 1000 jest przeznaczony dla strzelców, którzy używają kart
balistycznych, aplikacji na telefon komórkowy lub urządzenia PDA i strzelają na odległości
powyżej 500 jardów, na wzniesieniach powyżej 15 stopni. Większość strzelców i łuczników nie
korzysta z trybu LOS.
myślistwo
militaria
5|
outdoor
Odległość podana w trybie LOS to faktyczny dystans w linii wzroku, bez korekty balistycznej wynikającej z ukształtowania terenu. Większość powszechnie używanych dalmierzy pozwala na niezależną korektę balistyczną i wymagają właściwego dystansu w linii wzroku. W
przypadku kalkulowania odchylenia pocisku
na stromym zboczu lub na dużej odległości,
użycie trybu LOS pozwala na poprawę dokładności względem użycia trybu HCD.
W tym celu, należy wprowadzić wartość
podaną w trybie LOS do urządzenia elektronicznego lub odnieść się do karty balistycznej w celu korekty z uwagi na ukształtowanie terenu.
Kolumna
opadu
pocisku
Można również samodzielnie stworzyć kartę dla własnego sprzętu i amunicji. W tym
celu można skorzystać z kalkulatora LRBC
na stronie www.vortexoptics.com
Tryb LOS – używanie
numeru INC
Karta LRBC
W trybie LOS pod odległością podana jest
dodatkowa wartość. Jest to procentowa korekta (INC) oparta na kosinusie kąta. Jeżeli program balistyczny, aplikacja lub karta nie pozwalają na wprowadzenie korekty z uwagi na
ukształtowanie terenu, można w tym celu użyć numeru INC. W tym celu należy odnieść trajektorię lotu pocisku, z uwzględnieniem ukształtowania terenu, do podanego zasięgu LOS, a
następnie przemnożyć przez numer INC. Pozwala to na ustalenia właściwego kąta strzału.
Dane o balistyce pocisku na płaskim terenie x Procent INC = Dane o balistyce pocisku na
zróżnicowanym terenie
|
6
myślistwo
militaria
outdoor
Do Ranger 1000 załączona jest dwustronna karta (MOA lub MRAD). Z uwagi na ograniczoną powierzchnie karty, niektóre wskazania INC oraz Drop Data mogą wykraczać poza podane wartości.
Karta Referencyjna
odczyt INC
upad terenu (MOA)
Zastosowanie techniki korekty INC zapewnia dostateczną dokładność na następujących dystansach:
• do 900 jardów na wzniesieniach poniżej 30 stopni
(wartość INC powyżej 87)
• do 500 jardów na wzniesieniach powyżej 30 stopni (wartość INC poniżej 87)
Dla zaawansowanych strzelców metoda ta pozwala na
poprawienie dokładności przy strzelaniu na dalekie dystanse/ na stromych wzniesieniach w porównaniu do zasięgu wg. HCD.
Pomiar kąta wzniesienia terenu
Jeżeli istnieje potrzeba zmierzenia kąta wzniesienia tekąt
wzniesienia
renu w stopniach, należy użyć karty ‚Field Reference
Card’, znajdującej się w zestawie do prawidłowego odczytu kąta wzniesienia INC. Kąty wzniesienia podane są na spodzie karty.
Korzystanie z INC
Przykład zastosowania techniki korekty LOS/INC
Zamierzasz oddać strzał do samca kozicy górskiej, stojącego na
półce skalnej. W trybie LOS, odległość to 600 jardów, a odczyt
INC to 93 (spadek terenu 22 stopnie). Kula z magazynku
300 WinMag spadnie o 10 MOA na odległości 600
j
s te
jardów. W celu obliczenia kompensacji dla tego
p ro
il nii
w
strzału można użyć poniższej formuły lub
ów
a rd
j
zweryfikować wynik z załączoną kartą.
00
6
Przykład:
10 MOA x 93% (.93) = 9 1/4 MOA
W celu wykonania tego strzału, na odległość 600 jardów, należy użyć kompensaty o wartości 9 1/4 MOA.
myślistwo
militaria
outdoor
7|
Skanowanie
Tryb skanowania używany jest do mierzenia ruchomych celów lub niewielkich celów na jednorodnym tle w trybie HCD lub LOS. Po włączeniu urządzenia należy nacisnąć i przytrzymać
przycisk ‚Pomiar’ i skanować laserem w jedną i drugą stronę, patrząc jak zmieniają się odległości, kiedy obiekt znajdzie się w obrębie celownika. Miganie celownika oznacza aktywację
trybu skanowania odległości.
Skanowanie w celu uzyskania pomiaru:
Skanuj teren w jedną i w drugą stronę, aż na ekranie pojawi się odczyt w jardach.
Zasada działania dalmierza
Dalmierze laserowe pracują na zasadzie emitowania pulsującego światła, wycelowanego w
dany obiekt. Odległość jest liczona na podstawie czasu, jaki zajmuje wiązce światła na dotarcie do obiektu i powrót do wbudowanego odbiornika. Wiele czynników ma wpływ na odczyt
lasera, w większości są one związane z samym obiektem. W warunkach idealnych, Ranger
może zmierzyć odległość do przedmiotu mogącego odbić wiązkę do 1000 jardów, a obiekty
wielkości sarny do 500 jardów.
Zasada działania lasera
Jasne kolory zwykle odbijają wiązkę lasera lepiej niż ciemne. Wyjątek stanowi śnieg, który
może być trudny do zmierzenia.
Błyszczące i gładkie powierzchnie, zwykle będą lepiej odbijały promienie niż ciemne, porowate powierzchnie. Sierść zwierząt oraz twarde powierzchnie również nie będą odbijać
promieni.
Pomiar dokonywany przy pochmurnym niebie poprawia wydajność dalmierza w porównaniu
z warunkami słonecznymi.
Obiekty jednolite, takie jak skały, będą odbijać wiązkę lepiej niż wielowarstwowe, jak chociażby krzewy.
Płaskie obiekty, położone prostopadle do lasera będą odbijały wiązkę lepiej niż obiekty z licznymi krzywiznami, położone pod kątem względem lasera.
|
8
myślistwo
militaria
outdoor
Pomiar ponad lustrem wody może czasem prowadzić do nieprawidłowych wskazań.
Na dalekich dystansach łatwiej będzie zmierzyć odległość do dużych obiektów.
Laser Ranger 1000 ma owalny wzór i jest ustawiony pionowo. Jeżeli występują trudności w
obliczeniu odległości od obiektu, który jest szeroki, a niewielki, należy obrócić dalmierz o 90
stopni i dokonać pomiaru ponownie.
Jeżeli występują trudności w obliczeniu odległości od zwierzyny lub przedmiotu, należy dokonać pomiaru innego przedmiotu będącego w pobliżu lub użyć trybu skanowania.
Użycie statywu
Dzięki użyciu statywu, który stabilizuje dalmierz, zwiększa się precyzja pomiaru odległości od
niewielkich obiektów, znajdujących się w oddali. W przypadku użyciu Rangera 1000 na statywie, krzyż może być pochylony, w zależności od wypoziomowania statywu.
Zasady bezpieczeństwa
Nie wolno patrzeć gołym okiem w wiązkę promienia lasera. Długotrwałe lub częste świecenie
laserem w stronę oka może prowadzić do trwałego uszkodzenia wzroku. Jeżeli dalmierz jest
użytkowany poprawnie, nie stanowi to zagrożenia dla oczu i nie ma konieczności stosowania
środków ochrony wzroku.
• Nie wolno patrzeć w kierunku słońca.
• Nie wolno aktywować menu, ani naciskać przycisku pomiaru odległości, jeżeli dalmierz
jest wycelowany w oko lub gdy użytkownik patrzy bezpośrednio w obiektyw.
• Należy stosować odpowiednie baterie (CR2) i instalować je zgodnie z polaryzacją.
• Nie wolno rozkręcać urządzenia.
• Dzieciom nie wolno bawić się dalmierzem bez opieki osób dorosłych.
Konserwacja
• W celu usunięcia zabrudzeń z powierzchni obiektywu, należy używać szczoteczki z
miękkim włosiem.
• W celu usunięcia tłustych plam lub odcisków palcy z obiektywu, należy go czyścić
szmatką lub chusteczką.
• Dalmierz należy przechowywać w suchym, zacienionym miejscu.
myślistwo
militaria
outdoor
Specyfikacja techniczna
Pomiar odległości od obiektu: 11 – 1000 jardów (10- 914 metrów)
Pomiar odległości od zwierzyny: 11–500 jardów (10–457 metrów)
Dokładność: +/- 3 jardy na dystansie 1000 jardów
Maksymalny kąt: +/- 60 stopni (INC 50)
Czas pomiaru: 1 sekunda
Żywotność baterii: 2 000 pomiarów
Powiększenie: 6x
Średnica obiektywu: 22 mm
Odległość od oka: 17 mm
Dioptrie: +/- 3 dioptrie
