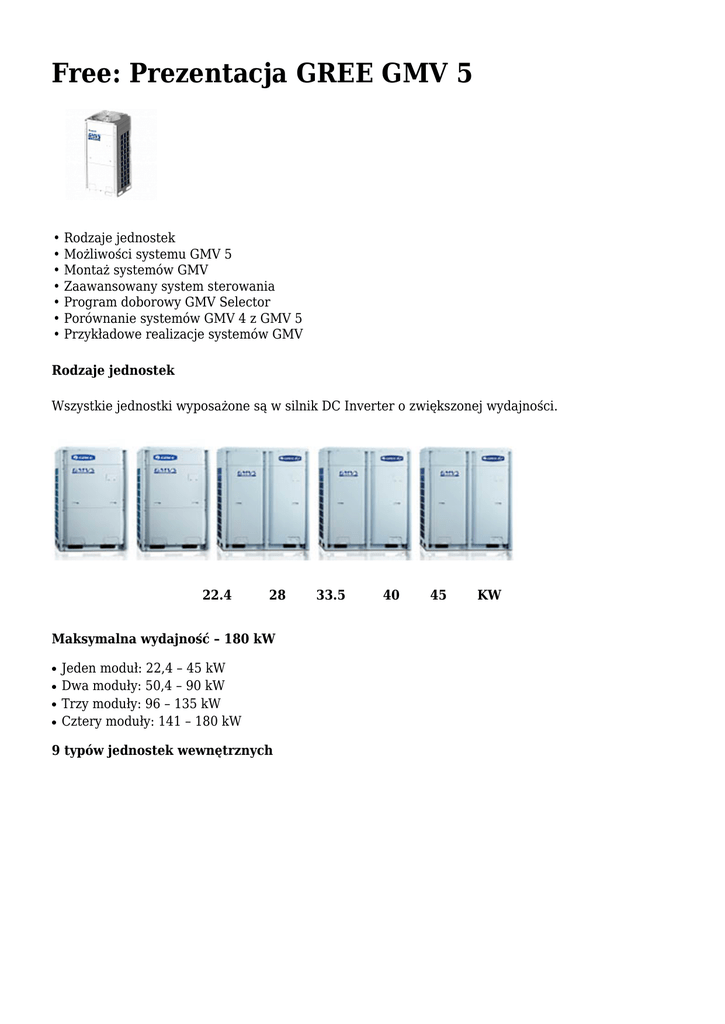

Rodzaje jednostek
Wszystkie jednostki wyposażone są w silnik DC Inverter o zwiększonej wydajności.
22.4
28
Maksymalna wydajność – 180 kW
●
●
●
●
Jeden moduł: 22,4 – 45 kW
Dwa moduły: 50,4 – 90 kW
Trzy moduły: 96 – 135 kW
Cztery moduły: 141 – 180 kW
9 typów jednostek wewnętrznych
33.5
40
45
KW
●
●
●
●
●
●
●
●
●
Kanałowa wysokiej wydajności
Kasetonowa 4 - stronna
Kanałowa - wysokie ESP
Kanałowa - niskie ESP
Kasetonowa 1 - stronna
Ścienna
Podsufitowa
Przyścienna
Jednostka świeżego powietrza
Możliwości systemu GMV 5
●
●
Wysoka wydajność sprężarki
Komora wysokiego ciśnienia sprężarki to zwiększenie efektywności kompresji, zmniejszenie ryzyka
przegrzania systemu, a przede wszystkim zwiększenie wydajności sprężarki o około 3% - 5 %.
Konstrukcja komory HP może podnieść wydajność przy wysokiej i średniej częstotliwości.
Inwerterowy silnik wentylatora
Tradycyjne Przyspieszenie
Niska wydajność
Głośny
Nierówna praca
●
●
Przyspieszenie GMV 5
VS
Wysoka wydajność
Cichy
Stała praca
Wymiennik ciepła
Większy skraplacz w systemach klimatyzacji Gree GMV 5 zwiększa powierzchnię wymiany ciepła,
tym samym poprawiając jego wydajność.
W porównaniu z płaskimi lamelami, używanymi w IV generacji, rowkowane lamele zwiększają
skuteczność wymiany ciepła o 5% względem dotychczasowych rozwiązań.
Dodatkowo specjalnie zagęszczone rowkowania wewnętrznych powierzchni rurek miedzianych
poprawiają wydajność wymiany ciepła.
Znacznie poprawione wartości EER / COP
Znacznie większa wydajność systemu GMV V wynika z unowocześnienia technologii pracy DC
Inverter i zastosowania sprężarki spiralnej. Ponadto poprawienie konstrukcyjne
wysokociśnieniowej komory sprężania oraz większy wymiennik ciepła zastosowany w tej
generacji wpłynął na znaczne poprawienie wartości EER i COP.
●
●
Wysoka wydajność technologii wyrównywania poziomu oleju
Technologia ta umożliwia automatyczne spuszczanie nadmiaru oleju , aby zapobiec niewyrównaniu
poziomów oleju między sprężarkami.
Nowy opatentowany separator oleju Gree umożliwia oddzielenie oleju o skuteczności do 99%.
Zaprojektowane połączenia rury wyrównywania oleju na zewnątrz modułów daje wysoką
niezawodność.
Szeroki zakres pracy urządzeń
Urządzenia serii GMV 5 mogą działać w szerokim zakresie, co znacznie redukuje ograniczenia co
do temperatury otoczenia.
●
Szeroki zakres napięcia pracy
Urządzenia może działać w sposób bezpieczny w zakresie 320V – 460V.
320 V
●
●
460 V
Praca modułowa
Aby zwiększyć żywotność całego układu kolejność pracy modułów zewnętrznych zmienia się
okresowo co 12h bez ponownego uruchamiania systemu. Dzięki temu rozwiązaniu eksploatacja
jednostek przebiega na podobnym poziomie.
Tryb awaryjny
Każdy moduł jest niezależnym podsystemem, dzięki czemu cały system nie przerwie pracy pomimo
częściowego uszkodzenia. Dotyczy to również pojedynczej sprężarki lub wentylatora. Wówczas
druga sprężarka oraz wentylator tego samego modułu oraz reszta układ będą nadal działać w
systemie awaryjnym.
Montaż systemów GMV
Zwiększona ilość jednostek wewnętrznych
Zwiększone odległości pomiędzy jednostkami
Długość (m)
GMV 5
GMV 4
Maksymalna dł. instalacji
⩽ 1000
⩽ 500
Rzeczywista maksymalna dł. instalacji
⩽ 165
⩽ 150
Maksymalna dł. instalacji do pierwszej jedn. wew.
a-b<40m
a-b<40m
Jedn. zew. Powyżej
jedn. wew.
⩽ 90
⩽ 40
Jedn. zew. Poniżej
jedn. wew.
⩽ 50
⩽ 50
⩽ 30
⩽ 15
Maksymalna wysokość
pomiędzy jedn. wew. i
zew.
Maksymalna wysokość pomiędzy jedn. wew
Dowolna kolejność instalacji jednostek zewnętrznych
Zaawansowany system sterowania
Systemem GMV V można sterować za pomocą sterowników:
●
●
●
Przewodowych
Bezprzewodowych
Grupowych
●
Centralnych
Przegląd sterowników przewodowych
Sterownik przewodowy XK46
●
●
●
●
●
●
●
●
●
●
●
●
Ustawienia temperatury
Ustawienia prędkości wentylatora
Funkcja oszczędzanie energii
Wyświetlanie temp. w pomieszczeniu
Funkcja trybu nocnego
Opcjonalne sterowanie za pomocą sterownika bezprzewodowego
Włącz/wyłącz timer
Ustawienia trybu pracy
Pionowy ruch żaluzji
Wyświetlanie kodów błędów
Funkcja pamięci
Blokada klawiatury
Sterownik przewodowy XK49
●
●
●
●
●
●
●
●
●
●
Czarne tło wyświetlacza
Ustawienia prędkości wentylatora
Wyświetlanie kodów błędów
Funkcja szybkiego chłodzenia/grzania
Ustawienia adresowania sterowników
Włącz/wyłącz timer
Ustawianie temperatury
Funkcja oszczędzania energii
Wyświetlanie temp. otoczenia
Funkcja monitorowania
Przegląd sterowników bezprzewodowych
Sterownik bezprzewodowy YAP1F
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Ustawienia temperatury
Ustawienia prędkości wentylatora
Funkcja oszczędzanie energii
Wyświetlanie temp. w pomieszczeniu
Funkcja szybkiego chłodzenia/grzania
Funkcja cichej pracy
Blokada klawiatury
Włącz/wyłącz timer
Ustawienia trybu pracy
Pionowy ruch żaluzji
Wyświetlanie kodów błędów
Funkcja trybu nocnego
Funkcja samooczyszczania
Funkcja pamięci
Wyświetlanie czasu
Przegląd sterowników grupowych
Sterownik strefowy XK55
●
●
●
●
●
Kolorowy wyświetlacz LCD 7” o rozdzielczości 1280x800
Różne funkcje: sterowanie centralne (sterowanie wszystkimi jednostkami wewnętrznymi),
zarządzanie grupowe (wspieranie grup samodzielnie wykonujących zadania), zarządzanie
harmonogramami (ustawianie kilku harmonogramów) oraz sterowanie jedną jednostką
(włączanie/wyłączanie, tryb, ustawienia temperatury, prędkość wentylatora, praca cicha,
sterowanie kierunkiem nawiewu)
Możliwość sterowania centralnego nawet 32 jednostkami
Możliwość łączenia z siecią jednostek wewnętrznych lub zewnętrznych
Niezależne zasilanie w zakresie 110-240 V
Przegląd sterowników centralnych
Sterownik centralny CE52-24F/(C)
●
●
●
●
●
Kolorowy wyświetlacz LCD 7” o rozdzielczości 1280x800;
Funkcje ustawień projektu, podglądu parametrów, zapisu usterek oraz zarządzania dostępem.
Różne funkcje: sterowanie centralne (sterowanie wszystkimi jednostkami wewnętrznymi),
zarządzanie grupowe (wspieranie grup samodzielnie wykonujących zadania) itp.);
Możliwość sterowania centralnego nawet 128 jednostkami;
Elegancki i modny wygląd;
Rozbudowa systemu - moduł komunikacyjny
W przypadku zastosowania sterownika centralnego i modułów komunikacyjnych można do jednego
systemu przyłączyć aż 1024 jednostki wewnętrzne.
Moduł ME30-00/E2
●
●
●
●
Jest przeznaczony do wymiany i transferu danych komunikacji między monitorującym komputerem
(lub systemem zarządzania budynkiem) i systemem klimatyzacji
Protokół Modbus i złącze RS485
Sieć rozbudowanego monitoringu umożliwia kontrolowanie aż do 255 jednostek wewnętrznych w
tej samej sieci
Dzięki modułowi możliwe jest monitorowanie stanu pracy, kontrola parametrów systemu
Urządzenie do diagnostyki i kontroli stanu urządzeń - debugger
Możliwość podłączenia poprzez:
●
●
●
Jednostkę zewnętrzną
Jednostkę wewnętrzną
Sterownik przewodowy
Debugger daje możliwość sprawdzenia wszystkich parametrów danej instalacji.
Program doborowy GMV Selector
Program doborowy GMV Selector to program firmy Gree przeznaczony do doboru jednostek GMV tej
marki. Jego prosty interfejs sprawia, że staje się bardzo pomocnym i łatwym w użycie narzędziem dla
projektanta.
Program GMV Selector dobierze za nas:
●
●
●
●
rodzaje i ilość jednostek wewnętrznych oraz zewnętrznych
orurowanie
ilość czynnika chłodniczego
ilość i rodzaj trójników oraz modułów
Wszystkie te dane można następnie bez problemów zapisać w pliku MS Excel.
Przykładowy schemat instalacji w programie GMV Selector
Porównanie systemów GMV 4 z GMV 5
●
Maksymalna ilość jednostek wewnętrznych
●
●
●
●
Wymiary jednostek zewnętrznych
Waga jednostek zewnętrznych
Zmniejszenie wagi jednostek zewnętrznych GMV 5 pozwala zredukować wibracje oraz ułatwia
montaż.
Model
Capacity (kW)
22.4
28
33.5
40
45
GMV 4
Waga (kg)
255
255
350
350
370
GMV 5
Waga (kg)
225
225
285
360
360
GMV 5 - GMV 4
Waga (kg)
-30
-30
-65
10
-10
System połączeń
Zmniejszenie wymiarów orurowania w systemie GMV 5 pozwala zredukować koszt całej instalacji.
GMV
4
GMV
5
Wydajność (kW)
22.4
28
33.5
40
45
Rura cieczowa (mm)
Φ9.52
Φ9.52
Φ12.7
Φ12.7
Φ12.7
Rura gazowa (mm)
Φ22.2
Φ22.2
Φ28.6
Φ28.6
Φ28.6
Rura wyrównawcza
oleju (mm)
Φ9.52
Φ9.52
Φ12.7
Φ12.7
Φ12.7
Rura cieczowa (mm)
Φ9.52
Φ9.52
Φ12.7
Φ12.7
Φ12.7
Rura gazowa (mm)
Φ19.05
Φ22.2
Φ25.4
Φ25.4
Φ28.6
Rura wyrównawcza
oleju (mm)
Φ9.52
Φ9.52
Φ9.52
Φ9.52
Φ9.52
Przykładowe realizacje systemów GMV
Miasteczko olimpijskie podczas Letnich Igrzysk Olimpijskich w Pekinie w 2008r.
Dom premiera, Malta
Uniwersytet na Korsyce, Francja
Inne inwestycje z wykorzystaniem systemów GMV na terenie Polski:
●
●
●
●
●
●
●
●
●
●
●
Nowe Muzeum Śląskie, Katowice
Klinika Medyczna, Kalisz
Quatro Towers, Gdańsk
Starostwo Powiatowe, Poznań
Telewizja Promax, Ostrów Wielkopolski
Centrum Rehabilitacji i Sportu UJK, Kielce
Hotel YARDEN, Kraków
IZO BLOK, Chorzów
Alfaco Polska, Wrocław
Systherm, Poznań
Klima Warszawa, Łomianki
