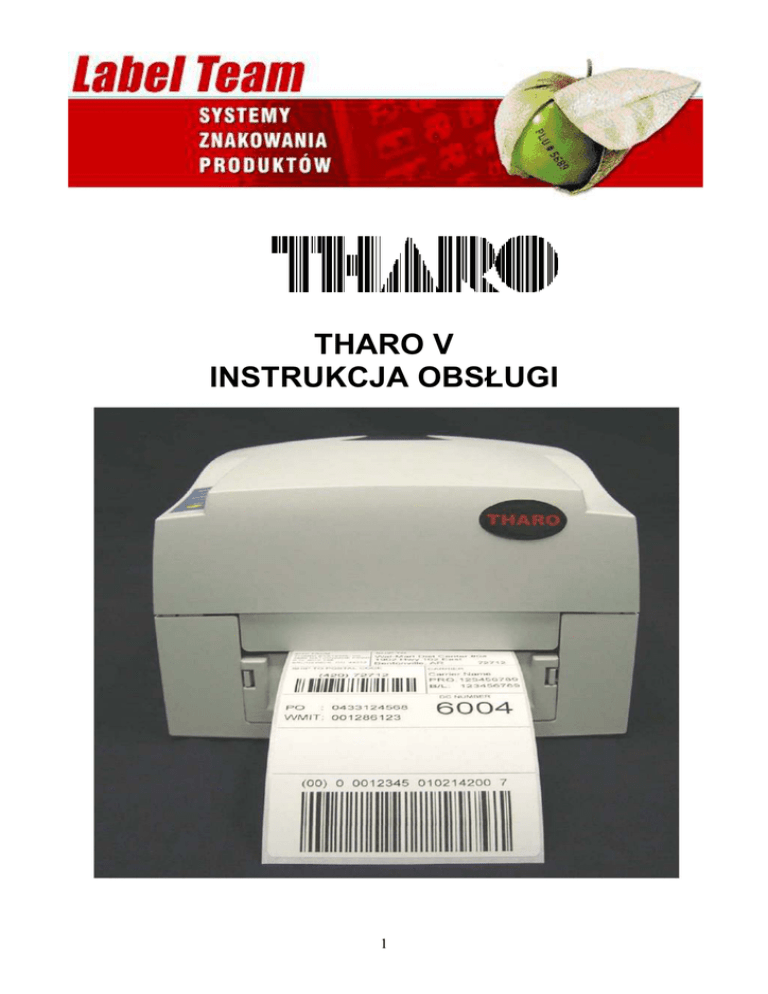

THARO V
INSTRUKCJA OBSŁUGI
1
DEKLARACJA ZGODNOŚCI
Importer:
Label Team Sp. z o.o.
Adres:
Tęczowa 40/108
45-759 Opole
Deklaruje na swoją odpowiedzialność, że produkty:
Rodzaj produktu
Typ, model
Urządzenie elektroniczne
Drukarka termotransferowa THARO V
Są zgodne z wymaganiami następujących norm:
Normy:
PN-EN 50081-1: 1996 Kompatybilność elektromagnetyczna, Wymagania
ogólne dotyczące emisyjności, Środowisko mieszkalne, handlowe i lekko
uprzemysłowione
PN-EN 50081-2: 1996 Kompatybilność elektromagnetyczna, Wymagania
ogólne dotyczące emisyjności, Środowisko przemysłowe
PN-EN 55022: 1996 Kompatybilność elektromagnetyczna, Dopuszczalne
poziomy i metody pomiaru zakłóceń radioelektrycznych wytwarzanych
przez urządzenia informatyczne
PN-EN 61000-4-2: 1999 Kompatybilność elektromagnetyczna, Metody
badań i pomiarów, Badanie odporności na wyładowania elektrostatyczne
badań i pomiarów, Badanie odporności na pole elektromagnetyczne o
częstotliwości radiowej
badań i pomiarów, Badanie odporności na serie szybkich elektrycznych
stanów przejściowych
PN-EN 61000-4-5 : 1998 Kompatybilność elektromagnetyczna, Metody
badań i pomiarów, Badanie odporności na udary
badań i pomiarów, Odporności na zaburzenia przewodzone, indukowane
przez pola o częstotliwości radiowej
badań i pomiarów, Badanie odporności na pole magnetyczne o
częstotliwości sieci elektroenergetycznej
badań i pomiarów, Badania odporności na zapady napięcia, krótkie przerwy
i zmiany napięcia
Miejsce wystawienia deklaracji:
Opole, Polska
Data wystawienia deklaracji:
20.10.2005 r
2
SPIS TREŚCI
1. OPIS PRODUKTU……………………………………………………… …….. 5
Podstawowe informacje……………………………………………………….. 5
Wyposażenie opcjonalne……………………………………………………… 5
2. BEZPIECZEŃSTWO…………………………………………………………… 7
3. WYPAKOWANIE DRUKARKI I AKCESORIÓW…………………………… 7
4. ELEMENTY DRUKARKI……………………………………………………… 8
5. INSTALCJA DRUKARKI……………………………………………………… 9
6. PANEL KONTROLNY……………………………………………………........ 10
Podstawowe informacje……………………………………………………….. 10
Interpretacja sygnałów LED…………………………………………………… 10
7. MONAŻ MEDIÓW……………………………………………………………… 11
Montaż taśmy barwiącej……………………………………………….. ……... 11
Montaż etykiet……………………………………………………….………….. 12
Montaż wałka etykiet…………………………………………………..………. 13
Zmiana funkcji druku termiczny/termotransferowy…………………………. 14
Montaż przywieszek/tagów……………………………………………………. 14
8. MONTAŻ WYPOSAŻENIA OPCJONALNEGO……………………………. 15
Podajnik pojedynczych etykiet – składniki…………………………… …….. 15
Podajnik pojedynczych etykiet – instrukcja montażu………………………. 15
Podajnik pojedynczych etykiet – diagram……………………………. …….. 17
Obcinarka – składniki………………………………………………………….. 18
Obcinarka – instrukcja montażu……………………………………………… 18
Rozszerzenie pamięci + zegar czasu rzeczywistego – składniki….. …….. 20
Rozszerzenie pamięci + zegar czasu rzeczywistego – instrukcja montażu 20
9. PORTY KOMUNIKACJI………………………………………………………. 22
Port równoległy…………………………………………………………………. 22
Port szeregowy…………………………………………………………..……... 22
Port USB………………………………………………………………………… 23
Instalacja USB HS Serial Converter…………………………………............ 23
Usuwanie USB HS Serial Converter.......................................................... 24
3
10. RAPORT BŁĘDÓW.................................................................................. 25
Test drukarki............................................................................................... 25
Opis sygnałów błędów LED........................................................................ 25
Problemy i rozwiązania............................................................................... 27
11. CZYNNOŚCI SERWISOWE I REGULACJE............................................. 28
Czyszczenie głowicy drukującej……………………………………………… 28
Regulacja pozycji głowicy drukującej………………………………………… 29
Regulacja docisku głowicy drukującej……………………………………….. 29
Wymiana głowicy drukującej………………………………………………….. 30
Automatyczne ustawianie czujnika…………………………………………… 31
Czyszczenie zablokowanej obcinarki………………………………………… 31
12. OBSŁUGA PROGRAMU EASYLABEL START....................................... 33
WARUNKI GWARANCJI:
1. Urządzenia objęte są 12-to miesięczną gwarancją.
2. Wszelkie naprawy gwarancyjne dokonywane są przez pracowników serwisu.
3. Głowice drukujące są elementem ulegającym naturalnemu zużyciu.
Gwarancja na głowicę drukującą w drukarkach termotransferowych jest
udzielana na okres 3 miesięcy, lecz nie więcej niż 50 km wysuniętych etykiet.
4. Gwarancja nie obejmuje usterek w pracy drukarki wynikających z niewłaściwej
obsługi albo stosowania materiałów eksploatacyjnych nie dostarczonych lub nie
zaakceptowanych przez Gwaranta.
4
1. OPIS PRODUKTU
Podstawowe informacje
Drukarki Tharo V-426 i V-433 są drukarkami biurkowymi umożliwiającymi druk
metodą termiczną i termotransferową. Niewielkie wymiary umożliwiają dopasowanie
urządzenia do każdego środowiska pracy. Obudowa drukarki Tharo V wykonana jest
z trwałych i wytrzymałych na uderzenia materiałów. W obudowie znajduje się okienko
umożliwiające kontrolę zużycia etykiet.
Drukarka THARO V-426 wyposażona jest w głowicę 203 dpi (8 punktów/mm).
Drukarka THARO V-433 wyposażone jest w głowicę 300 dpi (12 punktów/mm).
W drukarkach THARO V instaluje się etykiety nawinięte na rolkach o maksymalnej
średnicy zewnętrznej 120 mm oraz taśmę barwiącą o maksymalnej długości 300 m.
Drukarki standardowo wyposażone są w trzy porty: szeregowy, równoległy i USB.
Wyposażenie opcjonalne
Podajnik pojedynczych etykiet
Podajnik pojedynczych etykiet umożliwia odklejanie i podawanie każdej
zadrukowanej etykiety.
Obcinarka
Obcinarka służy do obcinania etykiet, przywieszek kartonowych i materiałów
tekstylnych o maksymalnej grubości 0,254 mm. Obcinarka umożliwia: obcinanie
każdej kolejnej etykiety lub obcinanie dowolnej zdefiniowanej ilości etykiet.
Rozszerzenie pamięci + zegar czasu rzeczywistego
Rozszerzenie pamięci Flash z 1 MB (standard) o 2 MB umożliwia przechowywanie
większej ilości fontów i grafiki. Opcja ta posiada zegar czasu rzeczywistego
umożliwiający drukowanie aktualnej daty i czasu.
Karta Ethernet
Umożliwia komunikację wewnętrzną Ethernet.
Zewnętrzny stojak etykiet
Stojak na etykiety montowany po za drukarką umożliwia instalację rolek etykiet o
maksymalnej średnicy zewnętrznej 200 mm.
EASYLABEL - Oprogramowanie
Oprogramowanie EasyLabel Start, działające na platformie Windows
95/98/Me/NT4.0/2000/XP. Przy jego pomocy można tworzyć w bardzo prosty sposób
dowolne projekty etykiet, zawierające tekst, grafikę, kody kreskowe.
5
Specyfikacja techniczna
Model
Rozdzielczość
Druk
Czujnik
Prędkość druku
Długość druku
Szerokość druku
Media
Taśma barwiąca
Język
programowania
Oprogramowanie
Fonty
Grafika
Kody kreskowe
Porty
Szybkość transmisji
Pamięć
Interfejs
Zasilanie
Środowisko pracy
Wilgotność
Wymiary
Masa
Wyposażenie
opcjonalne
V-426
V-433
203 dpi (8 punktów/mm)
300 dpi (12 punktów/mm)
termiczny i termotransferowy
refleksyjny, ruchomy
50.8mm (2”)~152.4mm (6”)/sek
50.8mm (2”)~76.2mm (3”)/sek
12mm (0.47”)~1727mm (68”)
12mm (0.47”)~762mm (30”)
25mm (1”)~104mm (4.09”)
25mm (1”)~104mm (4.09”)
rolka o maksymalnej średnicy zewnętrznej: 127 mm
średnica rolki wewnętrznej: 25mm (1”)~76.2mm (3”)
szerokość: 25mm (1”)~118mm (4.65”)
grubość: 0.06mm (0.002”)~0.3mm (0.012”)
materiał: wosk, wosk-żywica, żywica
długość maksymalna: 300m (981’)
szerokość: 30mm (1.18”)~110mm (4.33”)
średnica rolki wewnętrznej: 25.4mm (1”)
średnica maksymalna: 64mm (2.52”)
TPL (Tharo Programming Language)
Program: EASYLABEL® Start
Sterownik: Microsoft Windows 95, 98, ME, NT 4, 2000 and XP
9 alfanumerycznych fontów (włączając OCR A & B) dostępnych w 4
orientacjach (0°, 90°, 180°, 270°), 8-stopni rozmiarów (6, 8, 10, 12, 14, 18,
24, 30)
BMP i PCX
Code 39, Code 93, Code 128 (subset A, B, C), UCC 128, UPC A, UPC E,
UPC 2 & 5 digit add on, I 2 of 5, EAN 8, EAN 13, EAN 2 & 5 digit add on,
Codabar, Postnet, EAN 128, DUN 14, MaxiCode, PDF417 i DataMatrix Code
szeregowy, równoległy, USB + opcjonalnie Ethernet
4800 ~ 115200 XON/XOFF, DSR/DTR
Wbudowana: 1MB Flash, 2MB DRAM
Opcja: +2MB Flash
2 kolorowe LEDy: Ready i Status
1 klawisz kontrolny: Feed
110/240VAC, 50/60 Hz
5°C to 40°C
30-85%, bez kondensacji
długość: 285mm (13.78”)
wysokość: 171mm (6.7”)
szerokość: 226mm (8.9”)
2,8 kg
Obcinarka, podajnik pojedynczych etykiet, rozszerzenie pamięci, zegar czasu
rzeczywistego, Ethernet
6
2. BEZPIECZEŃSTWO
UWAGA!
- podczas procesu drukowania głowica drukująca jest gorąca. Czyścić głowicę
wyłącznie kiedy ostygnie.
- głowica jest najbardziej delikatną częścią drukarki. Nie używać twardych i ostrych
narzędzi do czyszczenia głowicy. Nie dotykać części drukującej palcami.
- drukarka służy do zadrukowania etykiet, biletów, przywieszek, tagów, materiałów
tekstylnych. Używać wyłącznie mediów rekomendowanych do drukarek termicznych
i/lub termotransferowych.
- drukarka jest zasilana prądem 110 – 240 V. Podłączać wyłącznie do uziemionego
źródła prądu. Zawsze upewnij się czy drukarka jest wyłączona (OFF) zanim
podłączysz do źródła prądu.
- Nie używać drukarki w wilgotnym i mokrym środowisku.
- Odłączyć przewód zasilający podczas instalacji opcji dodatkowych.
3. WYPAKOWANIE DRUKARKI I AKCESORIÓW
Sprawdzić czy opakowanie oraz zawartość nie została uszkodzona podczas
transportu.
UWAGA! Proszę zachować oryginalne pudełko i opakowania akcesoriów co
jest niezbędnym warunkiem w przypadku reklamacji urządzenia.
Opakowanie zawiera standardowo następujące elementy:
- drukarka – 1 szt
- przewód zasilający 230 V – 1 szt
- zasilacz – 1 szt
- wałek taśmy barwiącej – 2 szt
- wałek etykiet – 1 szt
- pusty kartonowy wałek wewnętrzny taśmy barwiącej – 1 szt
- Płyta CD - oprogramowanie EASYLABEL Start + sterowniki – 1 szt
Do uruchomienia drukarki niezbędne są dodatkowo następujące elementy:
- przewód łączący drukarkę z komputerem
7
- media (taśma barwiąca, etykiety)
4. ELEMENTY DRUKARKI
1
2
3
4
5
6
7
8
9
10
11
12
Przycisk otwarcia pokrywy (lewy/prawy)
Pokrywa
Wałek etykiet
Przewijak taśmy barwiącej
Mechanizm drukujący
Wałek taśmy barwiącej odbierający +
pusty kartonowy wałek wewnętrzny taśmy
barwiącej
Przycisk otwarcia głowicy (lewy/prawy)
Pokrywa frontowa
Pokrywa rozszerzenia pamięci
Śruba docisku głowicy (lewa/prawa)
LED (Ready)
LED (Status)
8
13
14
15
16
17
18
Klawisz FEED
Regulacja pozycji głowicy
Wałek taśmy barwiącej podający
Ogranicznik etykiet
Czujnik
Wałek głowicy
19
20
21
22
23
24
25
Wyjście zewnętrzne etykiet
Włacznik/wyłącznik
Zasilanie
Port USB
Port równoległy
Port szeregowy
Port Ethernet (opcja)
13. INSTALCJA DRUKARKI
Uwaga! Instalując drukarkę upewnij się czy urządzenie i operator jest suchy.
Kontakt z mokrym urządzeniem może spowodować poważne obrażenia operatora
lub awarię drukarki.
Uwaga! Upewnij się czy drukarka jest wyłączona, włącznik w pozycji „0” lub
„Off” zanim rozpoczniesz instalację.
1. Podłączyć drukarkę do prądu.
2. Wybrać odpowiedni kabel komunikacji z komputerem i podłączyć. Do wyboru
są trzy porty: szeregowy, równoległy i USB.
Uwaga! Wybierając port szeregowy upewnij się czy w programie został
również wybrany port szeregowy COM.
Uwaga! Wybierając port równoległy upewnij się czy w programie został
również wybrany port równoległy LPT.
Uwaga! Wybierając port USB należy zainstalować USB HS Serial Converter.
Patrz rozdział 9. Porty Komunikacji).
3. Włączyć drukarkę, LED Ready zaświeci na zielono.
9
14. PANEL KONTROLNY
Podstawowe informacje
Klawisz Feed
Wciśnięcie klawisza Feed spowoduje wysunięcie etykiety. Jeżeli w drukarce znajduje
się ciągła wstęga wysunięta zostanie określona długość wstęgi. Jeżeli w drukarce
znajdują się etykiety z przerwami lub czarnymi znacznikami, zostanie wysunięta
jedna etykieta.
Interpretacja sygnałów LED
LED
Sygnał
Opis
Pomarańczowy
1
3
Pomarańczowy Pomarańczowy
3
Stan normalny
Drukarka jest w
fazie
drukowania
etykiety testowej
Drukarka jest w
fazie
automatycznego
ustawiania
czujnika
Drukarka jest w
fazie instalacji
oprogramowania
Ready
Zielony
Czerwony
Status
Czerwony
(migający)
10
15. MONAŻ MEDIÓW
Montaż taśmy barwiącej
1. Otworzyć pokrywę drukarki
2. Podnieść mechanizm
drukujący wciskając
przyciski.
3. Wyjąć wałki taśmy
barwiącej.
4. Umieścić nową rolkę
taśmy barwiącej ma wałku
podającym i ponownie
zainstalować w drukarce.
5. Przesunąć taśmę pod
głowicą
6. Umieścić pusty kartonowy
wałek wewnętrzny taśmy na
wałku odbierającym.
7. Przykleić taśmę do
kartonowego wałka i ręcznie
11
przewinąć taśmę barwiącą
8. Zamknąć mechanizm
drukujący.
Montaż etykiet
1. Otworzyć pokrywę
drukarki
2. Umieścić rolkę etykiet na
wałku etykiet
3. Podnieść mechanizm
drukujący wciskając
przyciski.
12
4. Przeciągnąć etykiety
pomiędzy ogranicznikiem
drukujący.
Montaż wałka etykiet
13
Zmiana funkcji druku termiczny/termotransferowy
Aby zmienić funkcję druku na termiczny (DT):
14
1. Wyłączyć drukarkę i wcisnąć klawisz Feed.
2. Włączyć drukarkę jednocześnie wciskająć klawisz Feed.
3. Po usłyszeniu 3 sygnałów dźwiękowych należy nadal trzymać klawisz Feed
wciśnięty do momentu aż usłyszymy kolejne 3 sygnały dźwiękowe. Po
szóstym sygnale puścić klawisz Feed.
4. Drukarka wydrukuje etykietę z komunikatem „NOW IS DIRECT THERMAL
(DT MODE)”. Oznacza to że drukarka została przełączona na funkcję druku
termicznego.
Aby zmienić funkcję druku na termotransferowy (TT):
5. Wyłączyć drukarkę i wcisnąć klawisz Feed.
wciśnięty do momentu aż usłyszymy kolejne 4 sygnały dźwiękowe. Po
siódmym sygnale puścić klawisz Feed.
8. Drukarka wydrukuje etykietę z komunikatem „NOW IS THERMAL TRANSFER
(TT MODE)”. Oznacza to że drukarka została przełączona na funkcję druku
termotransferowego.
Montaż przywieszek/tagów
Montując przywieszki, należy pamiętać żeby otwór
przywieszki znajdował się na równo ze strzałką
znajdującą się na czujniku (jak na zdjęciu).
16. MONTAŻ WYPOSAŻENIA OPCJONALNEGO
15
Uwaga! Upewnij się czy drukarka jest wyłączona, włącznik w pozycji „0” lub
„Off” zanim rozpoczniesz instalację.
Uwaga! Należy wypiąć przewód zasilający dokonując jakichkolwiek czynności
serwisowych. Nie dotrzymanie tego warunku może spowodować poważne obrażenia
operatora lub awarię drukarki.
Podajnik pojedynczych etykiet – składniki
27. Podajnik pojedynczych etykiet – 1 szt
28. Śruby (M3X6) – 2 szt
Podajnik pojedynczych etykiet – instrukcja montażu
drukarki
16
2. Zdemontować panel
frontowy
3. Po prawej stronie
znajdują się dwa gniazda.
Należy wybrać gniazdo
które ma tą samą liczbę
pinów co złącze. Podłączyć
złącze do gniazda.
4. Umieścić moduł jak
pokazano na zdjęciach.
5. Przytrzymać podajnik
kiedy wkręcamy śruby
6. Odkleić pierwszą
etykietę i przesunąć
podkład przez szczelinę
podajnika.
7. Zamknąć pokrywę
podajnika popychając.
drukujący. Wcisnąć klawisz
Feed.
17
Podajnik pojedynczych etykiet – diagram
18
Obcinarka – składniki
29. Obcinarka ze złączem – 1 szt
30. Śruby (M3X6) – 2 szt
Obcinarka – instrukcja montażu
drukarki
2. Zdemontować
panel frontowy
3. Po prawej stronie
znajdują się dwa
gniazda. Należy
wybrać gniazdo które
ma tą samą liczbę
pinów co złącze.
Podłączyć złącze do
gniazda.
19
4. Umieścić moduł jak
pokazano na
zdjęciach.
5. Pociągnąć pokrywę
obcinarki (Fot. A) by
otworzyć obcinarkę
6. Przytrzymać
obcinarkę kiedy
wkręcamy śruby
obcinarki
8. Zamknąć
mechanizm
drukujący.
20
Rozszerzenie pamięci + zegar czasu rzeczywistego – składniki
31. Płytka rozszerzenia pamięci + zegara czasu rzeczywistego – 1 szt
32. Podpory – 2 szt
Rozszerzenie pamięci + zegar czasu rzeczywistego – instrukcja montażu
drukarki
2. Wyjąć wałek etykiet i
otworzyć pokrywę
21
3. Umieścić podpory w
otworach znajdujących
się na płycie głównej
4. Ostrożnie włożyć
płytkę i podłączyć do
płyty głównej
22
17. PORTY KOMUNIKACJI
Port równoległy
Drukarki wyposażone są w 36-pinowy port równoległy. Wszystkie komputery PC
wyposażone w taki port są kompatybilne z drukarką. W razie trudności w połączeniu
informacje znajdujące się w tabeli poniżej umożliwią wykonanie odpowiedniego
kabla.
Port szeregowy
Drukarki wyposażone są w 9-pinowy SUB-D port szeregowy.
23
Port USB
Drukarki wyposażone są w port USB Typ B kompatybilny z komputerami
wyposażonymi w porty USB.
Instalacja USB HS Serial Converter
1.Najpierw należy włożyć
do napędu płytę
instalacyjną. Po
podłączeniu drukarki
poprzez kabel USB,
komputer automatycznie
wykryje nowy sprzęt i
rozpocznie proces
instalacji. Na monitorze
pojawi się „Kreator dodania
nowego sprzętu”. Należy
wybrać komendę „Nie, nie
tym razem”. Dalej.
2. Wybrać “Tak urządzenie
zostało już podłączone”.
Dalej. Wybrać „Zainstaluj z
listy lub określonej
(zaawansowane)”. Dalej.
24
3. Wybierz opcję
wyszukiwania instalacji.
Zaznaczyć Dysk CD-ROM.
Kreator zainstaluje
oprogramowanie USB High
Speed Serial Converter
4.Sterownik USB
wykorzystuje wirtualny port
szeregowy COM. Znaleźć
go można w „Menadżer
urządzeń” jako dodatkowy
port COM.
5.Przejdź do Panel
sterujący/System/Menadże
r urządzeń, port znajdować
się będzie Porty (COM i
LPT). Przykład pokazuje
nowy port jako COM3
6.Po zainstalowaniu portu
należy wrócić do programu
EasyLabel i wybrać dla
USB odpowiedni port
(przykład: COM3).
Usuwanie USB HS Serial Converter
Aby usunąć USB HS Serial Converter należy przejść do Panelu sterowania i wybrać
Dodaj/Usuń programy, następnie usunąć program.
25
18. RAPORT BŁĘDÓW
Test drukarki
Drukarka może wydrukować etykietę testową na co składa się wydruk etykiety
wzorcowej zawierającej informacje dotyczące konfiguracji drukarki.
Aby wydrukować etykietę testową należy:
1. Wyłączyć drukarkę
2. Wcisnąć klawisz Feed
4. Po usłyszeniu trzeciego sygnału puścić klawisz Feed.
Po około sekundzie drukarka wydrukuje etykietę testową. Oznacza to że drukarka
działa prawidłowo.
Opis sygnałów błędów LED
Stan lub
komunikat
Głowica
otwarta
Rozpoczęcie
procesu
chłodzenia
LED
Ready
Sygnały
Opis
Rozwiązanie
Status
Czerwony
4
Głowica nie jest
domknięta
Czerwony
BRAK
Temperatura
głowicy jest zbyt
wysoka
Otworzyć
mechanizm
drukujący i
zamknąć go
raz jescze
Poczekać aż
głowica
ostygnie, w tym
czasie nie
drukować
26
Koniec taśmy
barwiącej lub
sprawdź
czujnik taśmy
barwiącej
Koniec mediów
lub sprawdź
czujnik etykiet
Czerwony
Czerwony
3
2
Nie
zainstalowano
taśmy barwiącej
Taśma barwiąca
się skończyły lub
wałek taśmy nie
porusza się
Drukarka nie
może wykryć
etykiet
Rolka etykiet się
skończyła
Sprawdź
ustawienia
papieru
Czerwony
2
Niewłaściwy
papier
Niezydetyfikow
ana komenda
Czerwony
2
Niewłaściwa
komenda;
drukarka drukuje
„Command is not
recognized”
Przepełniona
pamięć
Czerwony
2
Plik już istnieje
Czerwony
2
Przepełniona
pamięć; drukarka
drukuje „Memory
full”
Plik już istnieje;
drukarka drukuje
„Filename is
repeated”
Upewnij się czy
drukarka jest
przełączona na
funkcje druku
termicznego
Wymienić rolkę
taśmy
barwiącej
Upewnij się czy
ruchomy
czujnik etykiet
znajduje się w
odpowiednim
miejscu czyli
pod etykietami.
Jeżeli nadal
czujnik nie
może wykryć
etykiet należy
uruchomić tryb
automatyczneg
o ustawienia
czujnika
Wymienić rolkę
etykiet
Możliwe
przyczyny:
Czujnik nie
wykrywa
przerwy/czrneg
o znacznika
Brak czarnego
znacznika
Sprawdzić
zadania
drukowania,
możliwe błędy
lub brakujące
parametry
Usunąć zbędne
dane z pamięci
lub rozszerzyć
pamięć
Zmienić nazwę
pliku i
załadować
ponownie
Uwaga! Drukarka powtarza sygnały dźwiękowe. Na przykład gdy głowica
jest otwarta, drukarka wyemituje 4 sygnały dźwiękowe, przerwa i ponowne 4 sygnały
dźwiękowe
27
Problemy i rozwiązania
Problem
LED się nie świeci po włączeniu drukarki
LED świeci na czerwono po zakończeniu druku
Drukowanie się rozpoczęło ale na etykiecie brak
nadruku
Etykiety zablokowały się podczas drukowania
Tylko część etykiety została wydrukowana
Etykieta nie została zadrukowana w całości
Nadruk nie znajduje się w żądanym miejscu
Niektóre etykiety są pomijane podczas
drukowania
Rozmazany nadruk
Obcinarka obcina krzywo
Obcinarka nie może przeciąć
Podczas użycia obcinarki etykiety nie mogą się
wysunąć lub występują odchyłki w obcinaniu
Czujnik nie działa poprawnie
Rozwiązanie
- Sprawdzić zasilanie
- Sprawdzić komendy wysyłane przez program
- sprawdzić czy taśma barwiąca lub etykiety się
nie skończyły
- sprawdzić czy etykiety się nie zablokowały
- sprawdzić czy mechanizm drukujący jest
zamknięty
- sprawdzić czy czujnik jest czysty
- jeżeli jest zamontowana obcinarka należy
sprawdzić czy działa właściwie
- sprawdzić czy taśma barwiąca jest założona
odpowiednio; czy barwnik jest w stronę etykiet
- wybierz odpowiedni sterownik
- wybierz odpowiednią funkcję drukowania do
użytych etykiet
- odblokować etykiety i sprawdzić czy głowica
jest czysta
- sprawdzić czy etykiety lub taśma barwiąca nie
utknęła pod głowicą
- sprawdzić czy w programie nie wystąpiły błędy
- wyłączyć i włączyć drukarkę
- wyłączyć i włączyć program
- sprawdzić czy średnica wewnętrzna taśmy
barwiącej jest odpowiednia
- sprawdzić czy zasilanie jest odpowiednie
- skontaktować się z dostawcą
- sprawdzić czy głowica jest czysta
- włączyć test drukarki i sprawdzić czy cała
szerokość etykiety została zadrukowana
- sprawdzić jakość mediów
- sprawdzić czy czujnik nie jest zabrudzony
- sprawdzić czy ogranicznik etykiet jest
odpowiednio ustawiony
- sprawdzić czy odpowiednio jest ustawiona
długość etykiety
- sprawdzić czy odpowiednio jest ustawiona
wartość przerwy między etykietami
- sprawdzić ustawienia intensywności druku
- sprawdzić czy głowica nie jest zabrudzona lub
zużyta
- sprawdzić czy etykieta/wstęga tekstyliów
założone są poprawnie
- sprawdzić czy etykiety/wstęga tekstylna nie jest
grubsza niż 0,16 mm
- sprawdzić czy obcinarka zamontowana jest
poprawnie
- sprawdzić czy nóż obcinarki nie jest pokryty
klejem
- sprawdzić czy etykiety są zamontowane
poprawnie
28
19. CZYNNOŚCI SERWISOWE I REGULACJE
Czyszczenie głowicy drukującej
UWAGA! podczas procesu drukowania głowica drukująca jest gorąca.
Czyścić głowicę wyłącznie kiedy ostygnie.
głowica jest najbardziej delikatną częścią drukarki. Nie używać twardych i
ostrych narzędzi do czyszczenia głowicy. Nie dotykać części drukującej palcami.
Podczas druku etykiety powodują
zapylenie. Drobiny papieru i barwnik
z taśmy barwiącej osiadają i
przyklejają się do powierzchni
głowicy. Powoduje to pogorszenie
jakości druku i niekompletny zadruk
głowicy. Kiedy do tego dojdzie
należy głowicę oczyścić:
2. Otworzyć pokrywę drukarki
3. Otworzyć mechanizm
drukujący
4. Zdemontować taśmę
barwiącą
5. Oczyścić powierzchnie
głowicy (patrz niebieska
strzałka) bawełnianą szmatką
nasączoną preparatem Label
Team CG 301
6. Poczekać ok. 3 minuty aż
głowica wyschnie zanim
drukarka zostanie włączona
Uwaga! Aby utrzymać głowicę w czystości pokrywa drukarki podczas
drukowania powinna być zamknięta.
Uwaga! Zalecana częstotliwość czyszczenia głowicy:
- druk termiczny DT – codziennie
- druk termotransferowy TT – co tydzień
29
Regulacja pozycji głowicy drukującej
Jeżeli chcemy drukować na grubym lub sztywnym papierze aby polepszyć jakość
druku głowicę należy przesunąć do przodu.
1. Podnieść mechanizm drukujący
wciskając przyciski.
2. Przekręcając śrubę w prawo (strzałka
1) głowica przesunie się do przodu
(strzałka A)
3. Przekręcając śrubę w lewo (strzałka 2)
głowica przesunie się do tyłu (strzałka B)
Regulacja docisku głowicy drukującej
Jeżeli jedna strona etykiet jest zadrukowana gorzej lub marszczy się taśma barwiąca
należy wyregulować docisk głowicy.
1. Otworzyć mechanizm drukujący
2. Zdemontować taśmę barwiącą
3. Wkręcać lub wykręcać śruby w
zależności czy chcemy zwiększyć czy
zmniejszyć docisk.
30
Wymiana głowicy drukującej
1. Wyłączyć drukarkę i odłaczyć kabel
zasilający
2. Podnieść mechanizm drukujący i
usunąć taśmę barwiącą
3. Wykręcić śrubę karetki (jak na
zdjęciu)
4. Po wykręceniu śruby karetki,
karetka opadnie na dół umożliwiając
dostęp do śrub głowicy
5. Wykręcić obie śruby głowicy
6. Usunąć plastikową osłonę, głowica
zawiśnie na kablu
7. Ostrożnie odłączyć kabel od
głowicy
8. Powtórzyć wszystkie kroki w
odwrotnej kolejności by zamontować
nową głowicę
31
Automatyczne ustawianie czujnika
Dzięki tej funkcji czujnik drukarki automatycznie wykryje i zapamięta typ i długość
etykiety (etykiety z przerwami albo znacznikiem).
1. Przesunąć ruchomy czujnik nad przerwę lub znacznik etykiety
2. Wyłączyć drukarkę i wcisnąć klawisz Feed
wciśnięty do momentu aż usłyszymy kolejny sygnał dźwiękowy. Po czwartym
sygnale puścić klawisz Feed.
5. Drukarka wykryje i zapamięta rozmiar/długość etykiety.
Czyszczenie zablokowanej obcinarki
1.Jeżeli media zatną się w obcinarce
należy wyłączyć drukarkę
2. Po obu stronach obcinarki znajduje
się otwór (A). W otwory należy włożyć 3
mm kluch heksoidalny i obrócić ostrze
obcinarki zgodnie ze wskazówkami
zegara.
3. Po włączeniu drukarki ostrze
obcinarki wróci do prawidłowej pozycji
32
Jeżeli używamy etykiet
samoprzylepnych ostrze obcinarki
może zostać zanieczyszczone
klejem. Jeżeli to nastąpi, należy
ostrze wyczyścić:
2. Wymontować obcinarkę
3. Użyć szmatki nasączonej
preparatem Label Team CG 301 i
wytrzeć zanieczyszczenia
4. Po obu stronach obcinarki
znajduje się otwór (A). W otwory
należy włożyć 3 mm kluch
heksoidalny i obrócić ostrze
obcinarki zgodnie ze wskazówkami
zegara aby uzyskać dostęp do
całej powierzchni ostrza noża.
5. Pozostawić wyczyszczoną
obcinarkę na 10 minut aby wyschła
6. Ponownie zainstalować
obcinarkę. Po włączeniu drukarki
ostrze obcinarki wróci do
prawidłowej pozycji
33
20. OBSŁUGA PROGRAMU EASYLABEL START
Aby zainstalować odpowiednią drukarkę wciskamy ikonę
. Dzięki temu możemy
wybrać i zainstalować odpowiedni model drukarki THARO oraz sposób transmisji
danych z komputera do drukarki (port szeregowy COM, port równoległy LPT, port
USB – COM?). Można także wybrać opcję wyposażenia dodatkowego jak obcinarka.
Opcja kalendarza, jeżeli drukarka jest wyposażona w rozszerzenie pamięci + zegar
czasu rzeczywistego umożliwia obsługę formatów zawierających pola daty/godziny.
Uwaga! Należy pamiętać żeby uprzednio zainstalować odpowiedni sterownik.
Ikona
pozwala odpowiednio skonfigurować program
1. Ogólne
- jednostka miary – np. mm
- TAB – dotyczy wprowadzania danych przed drukowaniem
- Automatyczne wysyłanie - wyświetla podgląd etykiety (NIE) lub pomija podgląd
(TAK) przed wprowadzaniem danych zmiennych.
- Zapisz dane – TAK dla zapisania ostatnio wprowadzonych danych zmiennych dla
pól „przed drukowaniem”
- Tydzień roku wg ISO – kolejny numer tygodnia
- Wymagane logowanie użytkownika – TAK lub NIE
- Automatyczne skalowanie pola wejściowego – TAK pozwala na automatycznie
zmieniać rozmiar pół tekstowych w miarę wprowadzania tekstu – dotyczy to pół typu
przed drukowaniem
34
2. Język
- język pomocy - wybrać
- język – język programu (np. polski)
3. Wygląd
- ustawiamy wygląd etykiety na monitorze
4. Bezpieczeństwo
- umożliwia ustawienie haseł
Ikona
Użytkownicy umożliwia:
- dodanie nowego użytkownika
- usunięcie użytkownika
- zmianę nazwy użytkownika
Po wciśnięciu ikony
tworzymy nową etykietę:
1. Ogólne
- Model drukarki – wybrany model urządzenia
- Opis – można wstawić dowolny opis identyfikujący dokument
- Orientacja na ekranie – można wybrać dowolną orientację (cztery zakresy od 0 do
360 st) widoku etykiety na ekranie
- Aktualnie zdefiniowane pola – podczas tworzenia nowej etykiety brak jeszcze
zdefiniowanych pól
- Zapisz kopię zapasową formatu – można zapisać zapasową kopię za każdym
razem gdy obraz zostanie zmodyfikowany
- Zapisz obraz wydruku – zapisz plik obrazu zadań drukowania do celów śledzenia
lub audytu
2.Ustawieniach drukarki wybieramy:
- Bezpośredni termiczny: Nie – druk termotransferowy (z taśmą barwiącą), Tak –
druk termiczny (bez taśmy barwiącej)
- Tryb drukowania: P-Tryb partii – dla drukarek bez opcji podajnika etykiet, K-Tryb
odklejania, D-Tryb oddzierania – dla drukarek wyposażonych w opcję podajnika
etykiet
- Intensywność wydruku – od 1 do 20 – wybieramy odpowiednią temperaturę grzania
głowicy, najlepiej w połowie gradacji od 8 do 12
- Pozycja prezentacji – wprowadzanie wartości liczbowych spowoduje dodatkowe
wysunięcie etykiety
- szybkość drukowania – wybieramy z jaką prędkością drukarka ma drukować
3. Układ strony wybieramy:
- Typ nośnika: 1-Etykiety z odstępami – etykiety z odstępami, 2-Nośnik ciągły –
ciągła wstęga papieru lub materiału tekstylnego, 3-Ze znacznikami odbiciowymi –
przeźroczyste etykiety z czarnym znacznikiem
- Wielkość odstępu – należy zmierzyć przerwę między etykietami i wpisać
odpowiednią wartość
- Wysokość obszaru wydruku – należy zmierzyć długość etykiety i wpisać
- Szerokość obszaru wydruku - należy zmierzyć szerokość etykiety i wpisać
35
- Liczba w poprzek – etykiety mogą być nawinięte więcej niż w jednym rzędzie (jeżeli
są nawinięte dwurzędowo wybrać wartość 2)
- Lewy margines – wpisując wartość liczbową sprawiamy że nadruk odsuwa nam się
w płaszczyźnie poziomej w prawą stronę etykiety
Ikona
umożliwia otwarcie istniejącej już etykiety.
Po ustawieniu parametrów etykiety mamy do wyboru następujące ikony:
Ikona
zapisuje otwarty plik.
Ikona
umożliwia drukowanie dowolną partię formatów (czyli ilość etykiet)
Ikona
wyświetla i umożliwia zmianę kolejki wydruku.
Ikona
pozwala na próbne wydrukowanie edytowanej aktualnie etykiety
Ikona
Ikona
cofa ostatnią wykonaną czynność.
umożliwia zmianę specyfikacji formatu czyli ustawienia drukarki i etykiety
patrz ikona
Ikona
zamyka tworzony obiekt i anuluje bieżącą funkcję.
Ikona
umożliwia wstawienie kodu kreskowego
- symbolika – wybrać z listy żądany format kodu kreskowego
- dekodowanie – wybór 1-Pokazuj postać zdekodowaną sprawi że pod kodem
znajdować się popis liczbowy
- wysokość kodu kreskowego – kody kreskowe są znormalizowane i nie zawsze
płynnie można zwiększać ich wysokość
- mnożnik szerokości prążka – pozwala na proporcjonalne powiększanie lub
zmniejszanie kodu kreskowego
- źródło danych – możemy wybrać S-Stała lub D-przed drukowaniem (wstawiamy
nowy kod liczbowy przed każdym wydrukiem)
- Stałe dane – tu należy wpisać liczby znajdujące się pod kodem kreskowym.
Uwaga! Dla EAN 9 i EAN 13 nie wpisywać ostatniej cyfry, jest to cyfra kontrolna,
weryfikująca poprawność kodu.
- parametry – tu ustawiamy orientacje kodu (od 0 do 360 st)
36
Ikona
umożliwia wstawianie tekstu
- źródło danych: S-Stała – zawsze drukowana, D-Przed drukowaniem – wstawiamy
zmienne dane przed wydrukiem, T-Data wydruku – aktualna data, G-Godzina –
aktualna godzina
- stałe dane – tu wpisać treść
- krój czcionki – wybrać krój czcionki. Korzystając z czcionek word’owych należy
jeszcze wybrać:
- skrypt – np. Europa wschodnia
- styl czcionki – Normalny, pogrubiony, pogrubiona kursywa, kursywa
- wysokość znaków – zmieniamy wysokość liter
- szerokość znaków – zmieniamy szerokość liter
- kontrast pola – pozytyw lub negatyw
- orientacja liter – normalna lub spiętrzona (kominowa)
- opis pola - tu ustawiamy orientacje tekstu (od 0 do 360 st)
Ikona
umożliwia wstawienie linii
Ikona
umożliwia wstawienie ramki
Ikona
umożliwia wstawianie obrazów (format JPG, BMP, GIF) znajdujących się
na twardym dysku komputera.
Ikona
umożliwia zmianę wskaźnika myszy w szkło powiększające
Ikona
przywraca zwykły wskaźnik myszy
Okno
okna lub jej powiększanie
umożliwia dopasowanie widoku etykiety do wielkości
Ikona
pokazuje siatkę umożliwiającą łatwiejsze pozycjonowanie obiektów na
polu etykiety
Ikona
Ikona
włącza wskaźnik krzyżowy
umożliwia obracanie formatu etykiety o 90 stopni
37

tharo v instrukcja obsługi

Transkrypt

Podobne dokumenty

nowość - Saito Polska
