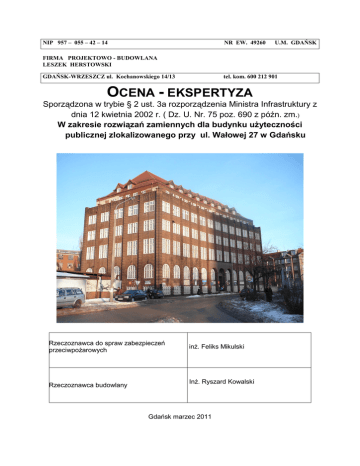

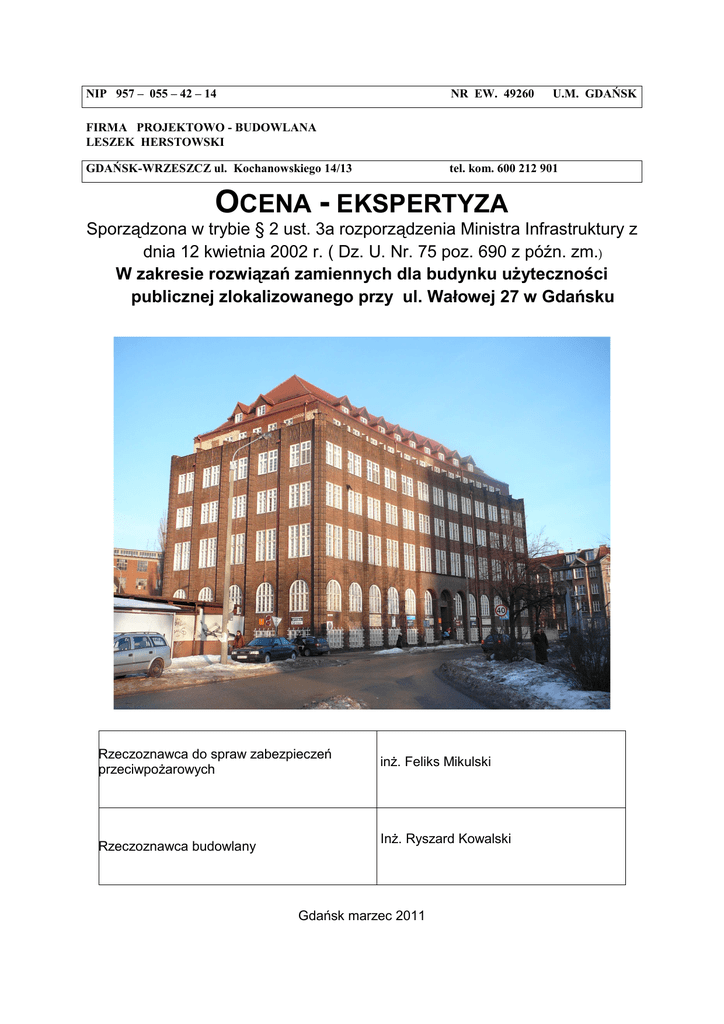

OCENA - EKSPERTYZA
Sporządzona w trybie § 2 ust. 3a rozporządzenia Ministra Infrastruktury z
dnia 12 kwietnia 2002 r. ( Dz. U. Nr. 75 poz. 690 z późn. zm.)
W zakresie rozwiązań zamiennych dla budynku użyteczności
publicznej zlokalizowanego przy ul. Wałowej 27 w Gdańsku
Rzeczoznawca do spraw zabezpieczeń
przeciwpożarowych
Rzeczoznawca budowlany
inż. Feliks Mikulski
Inż. Ryszard Kowalski
Gdańsk marzec 2011
1.
PRZEDMIOT, ZAKRES I CEL OPRACOWANIA.
Przedmiotem opracowania jest ekspertyza w zakresie warunków technicznych
jakim powinien odpowiadać budynek pod względem ochrony przeciwpożarowej i
na tej podstawie określenie;
-
zakresu prac które należy wykonać aby zapewnić minimum
bezpieczeństwa pożarowego osób przebywających w budynku – eliminacja
elementów zagrożenia życia ludzi,
- ustalenie ekwiwalentnych rozwiązań zamiennych w przypadku barku
możliwości spełnienia warunków określonych w obowiązujących
przepisach i normach.
2.
OGÓLNA CHARAKTERYSTYKA OBIEKTU (GABARYTY, KONSTRUKCJA,
PRZEZNACZENIE, USYTUOWANIE).
Budynek został wybudowany w 1947r. w konstrukcji szkieletowej.
Powierzchnia zabudowy – 973,90m2
Powierzchnia wewnętrzna – ~5790,00 m2
Kubatura – 24350m³
Ilość kondygnacji nadziemnych – 6, podziemnych – 1,
Wysokość budynku - 26,70 m, budynek wysoki – W.
Konstrukcja budynku szkieletowa. Ściany i słupy konstrukcyjne murowane z cegły
pełnej, stropy żelbetowe. Dach nad ostatnimi kondygnacjami kopertowy. Więźba
dachowa drewniana kryta dachówką ceramiczną. Nad czwartą kondygnacją lico murów
zewnętrznych cofnięte, stropodach żelbetowy.
Pod względem konstrukcyjnym budynek spełnia wymagania klasy „ B” odporności
pożarowej.
Przeznaczenie : budynek użyteczności publicznej - przychodnia zdrowia.
Usytuowanie : w zabudowie śródmiejskiej, wolnostojący na wydzielonej działce w
rejonie ulic Targowa, Wałowa, Lisia Grobla. Budynek wysoki połączony łącznikiem z
budynkiem średniowysokim usytuowanym na tej samej działce w jej głębi. Na działce
mieści się również budynek garażowy. Sąsiednie budynki po przeciwległych stronach
ulic w odległości od 12 do 30 m.
.
3.
WARUNKI BUDOWLANO-INSTALACYJNE, ICH STAN TECHNICZNY
(ZWIĄZANY Z OCHRONĄ PRZECIWPOŻAROWĄ).
W budynku występują instalacje: wodno-kanalizacyjna, grzewcza – C.O, elektryczna,
gazowa, wentylacji grawitacyjnej i mechanicznej, hydrantów wewnętrznych 52,
2
odgromowa, instalacja gazowa. Brak branżowych orzeczeń technicznych nie pozwala
na ocenę ich stanu technicznego.
Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich
obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których
funkcjonowanie jest niezbędne podczas pożaru, jest umieszczony w pomieszczeniu
piwnicznym.
Brak w systemach zasilania i sterowania urządzeniami służącymi ochronie
przeciwpożarowej przewodów, kabli, światłowodów zapewniających ciągłość dostawy
energii elektrycznej przez czas wymagany do uruchomienia i działania urządzenia.
Wymóg należy spełnić.
4.
ZAKRES NADBUDOWY, PRZEBUDOWY, ZMIANY SPOSOBU
UŻYTKOWANIA LUB OCENA WARUNKÓW TECHNICZNO-BUDOWLANYCH W
OPARCIU, O KTÓRE BUDYNEK UZNANY ZOSTAŁ ZA ZAGRAŻAJĄCY ŻYCIU
LUDZI (JEŻELI TAKI STAN ZOSTAŁ STWIERDZONY W BUDYNKU).
W budynku występują elementy zagrożenia życia ludzi związane w szczególności z:
• długość dojścia ewakuacyjnego większa o ponad 100 % od określonej w
przepisach techniczno-budowlanych;
• nie wydzielenie ewakuacyjnej klatki schodowej budynku wysokiego w sposób
określony w przepisach techniczno-budowlanych;
• niezabezpieczenie przed zadymieniem dróg ewakuacyjnych wymienionych w
przepisach techniczno-budowlanych, w sposób w nich określonych;
W budynku będą prowadzone prace budowlane związane z usuwaniem powyższych
nieprawidłowości oraz prace remontowe z przebudową – zmiana układu ścianek
wewnętrznych.
5.
POWIERZCHNIA, WYSOKOŚĆ, LICZBA KONDYGNACJI
5. 1. Dane liczbowe:
Powierzchnia zabudowy – 973,90m2
Powierzchnia wewnętrzna – ~5790,00 m2
Kubatura – 24350m³
Ilość kondygnacji nadziemnych – 6, podziemnych – 1,
Wysokość budynku - 26,70 m.
Grupa wysokości - budynek wysoki
3
5. 2. Odległości od innych obiektów.
Usytuowanie: w zabudowie śródmiejskiej, wolnostojący na wydzielonej działce w rejonie
ulic Targowa, Wałowa, Lisia Grobla. Budynek wysoki połączony łącznikiem z budynkiem
średniowysokim usytuowanym na tej samej działce w jej głębi. Na działce mieści się
również budynek garażowy. Sąsiednie budynki po przeciwległych stronach uli w
odległości od 12 do 30 m.
5. 3. Parametry pożarowe występujących substancji palnych.
W budynku nie będą występowały materiały niebezpieczne pożarowo.
5. 4. Przewidywana wielkość gęstości obciążenia ogniowego (Qd).
Dla budynku nie określa się gęstości obciążenia ogniowego.
5. 5. Klasyfikacja budynku.
• Budynek ze względu na swoje przeznaczenie i pełnioną funkcję zalicza się do ZL
III kategorii zagrożenia ludzi.
• Powierzchnie wewnętrzne poszczególnych kondygnacji wraz max liczbą osób na
nich przebywających:
• - piwnica – pow. wew. = 894,20m2 – ilość osób przebywających na stałe
(pracujących) – 26 osób + petenci – 8osób. Razem - 34 osób,
• - parter – pow. wew. = 877,29m2 – ilość osób przebywających na stałe
(pracujących) – 26 osób, + pacjenci w gabinetach – 11 osób, + 50 osób na
korytarzach. Razem – 87 osób,
• - I piętro - pow. wew. = 909,59m2 – ilość osób przebywających na stałe
(pracujących) – 29 osób, + pacjenci w gabinetach – 20 osób + 50 osób na
korytarzach, łącznie – 99 osób,
• - II piętro - pow. wew. = 905,85m2 – ilość osób przebywających na stałe
(pracujących) – 28 osób, + pacjenci w gabinetach – 28 osób + 50 osób na
korytarzach. Razem – 106 osób.
• - III piętro - pow. wew. = 896,63m2 – ilość osób przebywających na stałe
(pracujących) – 49 osób, + pacjenci w gabinetach – 5 osób, + 50 osób na
korytarzach. Razem – 79 osób,
• - IV piętro - pow. wew. = 743,47m2 – ilość osób przebywających na stałe
(pracujących) – 60osób, + pacjenci w gabinetach – 5 osób, + 18 osób na
korytarzach. Razem – 83 osób,
• - V piętro - pow. wew. = 563,77m2 – ilość osób przebywających na stałe
(pracujących) – 37osób + petenci – 4 osoby. Razem – 41 osoby.
4
• Łącznie w budynku może przebywać jednocześnie około – 250 osób
5. 6. Ocena zagrożenia wybuchem.
Nie przewiduje się występowania zagrożenia wybuchem.
5. 7. Podział budynku na strefy pożarowe.
Dopuszczalna wielkość strefy pożarowej dla budynku ZL wysokiego wynosi 2500 m2.
Powierzchnia wewnętrzna budynku wynosi 5790 m2 i przekracza dopuszczalną
wielkość. Przewiduje się podział na strefy pożarowe, które będą stanowiły poszczególne
kondygnacje.
• Strefa I – piwnica, pow. - 894,20 m2.
• Strefa II – parter, pow. - 877,29 m2.
• Strefa III - I piętro, pow. - 909,59 m2..
• Strefa IV - II piętro, pow. - 905,85m2.
• Strefa V - III piętro, pow. - 896,63m2.
• Strefa VI - IV piętro, pow. - 743,47m2.
Przyległy budynek średniowysoki będzie stanowił odrębną strefę pożarową.
Na
granicy stref będą oddzielenia przeciwpożarowe – REI 120 i drzwi EI 60 lub
przedsionek przeciwpożarowy zamykany drzwiami EI 30, stropy REI 60.
5. 8. Klasa odporności pożarowej budynku oraz odporność ogniowa
i stopień rozprzestrzeniania ognia elementów budowlanych.
Dla budynku ustala się klasę „B” odporności pożarowej dla części nadziemnej i „B”
dla części podziemnej.
Odporność ogniowa i stopień rozprzestrzeniania ognia dla elementów budynku.
Elementy projektowane występujące w strefach pożarowych będą odpowiadać
wymaganiom w zakresie klas odporności ogniowej oraz stopnia rozprzestrzeniania
ognia w sposób przedstawiony w poniższej tabeli .
5
Klasa
Klasa odporności ogniowej elementów budynku
konstrukcja
strop[1]
ściana
ściana
odporności
główna
pożarowej
konstrukcja
budynku
nośna
1
2
3
„B”
R 120
R 30
dachu
przekrycie
zewnętrzna[1],[2]
wewnętrzna [1]
dachu
4
5
6
7
R E I 60
E I 60 (o↔i)
E I 30
RE 30
Oznaczenia w tabeli:
R - nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas
odporności ogniowej elementów budynku,
E - szczelność ogniowa (w minutach), określona jw.,
I - izolacyjność ogniowa (w minutach), określona jw.,
(-) - nie stawia się wymagań.
[1] Jeżeli przegroda jest częścią głównej konstrukcji nośnej, powinna spełniać także kryteria nośności
ogniowej (R) odpowiednio do wymagań zawartych w kol. 2 i 3 dla danej klasy odporności pożarowej
budynku.
[2] Klasa odporności ogniowej dotyczy pasa międzykondygnacyjnego wraz z połączeniem ze stropem.
Wymagane klasy odporności ogniowej elementów konstrukcyjnych
- główna konstrukcja nośna – wymagana R 120 – istniejąca konstrukcja nośna słupy
ceramiczne o wym.90x80cm, klasa odporności ogniowej co najmniej R120 – wymóg
spełniony,
- ściany zewnętrzne – wymagane EI 60(o↔i), – istniejące ściany z cegły pełnej
otynkowane od wewnątrz – gr. 42 - 82cm - klasa odporności ogniowej co najmniej EI 60
– wymóg spełniony,
- ściany wewnętrzne – wymagana EI 30 – istniejące obudowa poziomych dróg
ewakuacyjnych oraz między pomieszczeniami - z cegły pełnej i dziurawki obustronnie
otynkowane gr. 15 i 10cm – wymagana klasa odporności ogniowej co najmniej EI 30 –
wymóg spełniony, część ścian wewnętrznych obudowy dróg ewakuacji wykonana w
ramach poprzednich przebudów z płyt GK gr. 12 cm nie spełnia wymogu EI 30
odporności ogniowej. Wymóg należy spełnić.
- stropy – wymagana REI 60 – istniejące stropy ceramiczne i żelbetowy, klasa
odporności ogniowej co najmniej REI 60– wymóg spełniony,
- konstrukcja dachu – wymagana R 30 – istniejąca konstrukcja drewniana. Brak
dokumentacji potwierdzającej że jest uodporniona na działanie ognia do granic trudno
zapalności – R 30. Warunek należy spełnić.
- przekrycie dachu – wymagane E 30 – istniejące przekrycie dachu z dachówki
ceramicznej. Wymóg E 30 – spełniony.
- poddasze użytkowe przeznaczone na cele biurowe powinno być oddzielone od palnej
konstrukcji i palnego przekrycia dachu przegrodami odporności ogniowej EI 60.
Warunek należy spełnić.
6
- obudowa poziomych dróg ewakuacyjnych powinna mieć odporność ogniową
wymaganą dla ścian wewnętrznych - EI 30. Warunek należy spełnić.
- na poziomie trzeciej kondygnacji nadziemnej występują nieotwierane naświetla,
znajdujące się poniżej 2m od poziomu posadzki. Należy przerobić na zgodną z
przepisami, lub rozebrać.
- klatki schodowe oraz szybu dźwigu powinny być obudowane ścianami o odporności
ogniowej co najmniej REI 60 - są obudowane ścianami gr.28cm z cegły pełnej
obustronnie otynkowanymi – spełniają wymów co najmniej REI 60,
- biegi i spoczniki schodów powinny mieć klasę odporności ogniowej co najmniej R 60, schody żelbetowe – wymóg spełniony,
- ściany i strop stanowiące elementy oddzielenia pożarowego powinny być wykonane z
materiałów niepalnych, a występujące w nich otwory obudowane przedsionkami
przeciwpożarowymi lub zamykane za pomocą drzwi przeciwpożarowych lub innego
zabezpieczenia przeciwpożarowego. Warunek należy spełnić.
- piwnice powinny być oddzielone od klatki schodowej i pozostałej części budynku
przedsionkiem przeciwpożarowym. Warunek należy spełnić.
- zabrania się stosowania do wykończenia wnętrz materiałów łatwo zapalnych, których
produkty rozkładu termicznego są toksyczne lub intensywnie. Warunek należy spełnić.
- na drogach komunikacji ogólnej służącym celom ewakuacji stosowanie materiałów i
wyrobów budowlanych łatwozapalnych jest zabronione. Warunek należy spełnić,
- okładziny sufitów oraz sufity podwieszone należy wykonywać z materiału niepalnych,
nie kapiących i nie odpadających pod wpływem ognia . Warunek musi być spełniony.
- brak przedsionka przeciwpożarowego lub drzwi EI 60 w łączniku łączącym
przedmiotowy budynek wysoki z budynkiem średniowysokim. Warunek należy spełnić.
Wszystkie elementy konstrukcyjne muszą spełniać warunek nie rozprzestrzeniania
ognia NRO.
5. 9. Warunki ewakuacji.
Dojścia ewakuacyjne
Maksymalna długość dojścia dla ZL III przy jednym dojściu wynosi 30 m, w tym nie
więcej niż 20 m na poziomej drodze ewakuacyjnej. Przy dwóch kierunkach ewakuacji
dopuszczalna długość dojścia wynosi 60 m.
Na kondygnacjach występuje jeden kierunek dojścia ze skrajnych części budynku i
dwa kierunki dojścia w części środkowej. Poziome drogi ewakuacyjne wymagają
7
zastosowania
rozwiązań
techniczno-budowlanych
zabezpieczających
przed
zadymieniem poziomych dróg ewakuacyjnych. Przy zastosowaniu tych urządzeń
dopuszczalna długość dojścia zostanie zwiększona o 50% tj. do 30 m na poziomej
drodze ewakuacyjnej. Wymagana szerokość poziomej drogi ewakuacyjnej wynosi 1,4
m. Na kondygnacjach występują korytarze o szerokości do 1,18 m oraz przewężenia
do 0,96 m.
Przejścia ewakuacyjne – maksymalna długość przejścia dla ZL wynosi 40 m.
Długość przejść nie jest przekroczona.
Klatki schodowe – Budynek wysoki wymaga co najmniej dwóch klatek schodowych
oddzielonych od kondygnacji przedsionkiem przeciwpożarowym. Klatki schodowe i
przedsionki przeciwpożarowe powinny być wyposażone w urządzenia zapobiegające
zadymieniu – system nadciśnienia. Wymagana szerokość biegów w budynku wynosi
1,2 m, szerokość spoczników minimum 1,5 m.
Rzeczywisty wymiar biegów i spoczników klatki wewnętrznej:
Klatka schodowa K-1 łącząca kondygnacje od -1 do + 2 posiada biegi o szerokości
1,75 m, spoczniki na kondygnacjach nie mniejsze niż 1,5 m, spoczniki na półpiętrach
między +1 a +2 – 1,75m, natomiast pomiędzy 0 a +1 spoczniki są w kształcie
ściętego trójkąta wynikające ze stopni zabiegowych na tym poziomie. W osi schodów
szerokość spoczników wynosi 1,65 m. Wysokość stopni 16 cm.
Klatka schodowa K-2 łączy wszystkie kondygnacje. Szerokość biegów klatki
schodowej od 1,08 m natomiast szerokość spoczników – od 1,16 m. Na poziomie
parteru i VI piętra występują stopnie zabiegowe. Wysokość stopni wynosi do 18 cm.
Klatka schodowa K-3 łączy wszystkie kondygnacje. Szerokość biegów klatki
schodowej od 1,17 m, szerokość spoczników – od 0,92 m. Na poziomie parteru i VI
pietra występują stopnie zabiegowe. Wysokość stopni do 18 cm.
Wyjścia ewakuacyjne – wyjścia z budynku.
Wyjścia z klatek schodowych prowadza bezpośrednio na zewnątrz. Wyjścia z klatek
K-2 i K-3 otwierają się do wewnątrz. Szerokość wyjść wynosi nie mniej niż
wymagana szerokość biegu klatki schodowej tj. 1,24 m. Drzwi do pomieszczeń mają
8
szerokość w świetle 0,9 m, jednakże występują pomieszczenia, do których drzwi
mają szerokość w świetle 0,8 m.
5. 10. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych .
Brak branżowych opinii, ekspertyz nie pozwala na dokładną ocenę stanu technicznego
oraz zabezpieczenia przeciwpożarowego instalacji użytkowych budynku.
Budynek wyposażony w przeciwpożarowy wyłącznik prądu umieszczony w piwnicy.
Wyłącznik powinien on być umieszczony w pobliżu głównego wejścia do budynku lub
głównego przyłącza sieciowego i odpowiednio oznakowany.
Wyłączenie napięcia w budynku za pomocą przeciwpożarowego wyłącznika prądu
nie może powodować wyłączenia zasilania urządzeń przeciwpożarowych.
Systemy zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej
przewodów, kabli, światłowodów powinny zapewniać ciągłość dostawy energii
elektrycznej przez czas wymagany do uruchomienia i działania urządzenia w tym ich
mocowanie. Wymóg należy spełnić.
W budynku występuje instalacja gazowa na VI kondygnacji, na którą brak pozytywnej
opinii właściwego Komendanta Wojewódzkiego PSP.
Pomieszczenia w których przewiduje się lokalizację przeciwpożarowych zbiorników
wody, pompy wodne instalacji przeciwpożarowych, maszynownie wentylacji do celów
przeciwpożarowych oraz rozdzielnie elektryczne, zasilające, niezbędne podczas pożaru,
instalacje i urządzenia powinny być wydzielone jako odrębne strefy pożarowe. Warunek
należy spełnić.
Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć
klasę odporności ogniowej (EI) wymaganą dla tych elementów. Warunek należy spełnić.
Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy
oddzielenia przeciwpożarowego powinny być wyposażone przeciwpożarowe klapy o
klasie odporności ogniowej równej klasie odporności ogniowej elementu oddzielenia
przeciwpożarowego z uwagi na szczelność ogniową, izolacyjność ogniową i
dymoszczelność ( EIS). Warunek należy spełnić.
Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane prowadzące
przez strefę pożarową, której nie obsługują, powinny spełniać wymóg odporności
ogniowej wymaganej dla elementów oddzielenia przeciwpożarowego tych stref
pożarowych, z uwagi na szczelność ogniową, izolacyjność ogniową i
dymoszczelność ( EIS) lub nie są wyposażone w odcinające klapy przeciwpożarowe.
Warunek należy spełnić.
9
W strefach pożarowych, w których jest wymagana instalacja sygnalizacyjnoalarmowa, przeciwpożarowe klapy odcinające powinny być uruchamiane przez tę
instalację, niezależnie od zastosowanego wyzwalacza termiczne. Warunek należy
spełnić.
Budynek jest wyposażony w instalację odgromową. Instalacja powinna być w
terminach określonych odrębnymi przepisami badana, konserwowana.
5. 11. Dobór urządzeń przeciwpożarowych.
Szczegółowy scenariusz rozwoju zdarzeń w czasie pożaru będzie opracowany na
etapie projektów wykonawczych urządzeń przeciwpożarowych. Schematyczny
scenariusz zdarzeń w czasie pożaru w strefach pożarowych będzie następujący:
W przypadku powstania pożaru na kondygnacji i braku przekazania informacji o
zdarzenia do ochrony obiektu:
•
Rozprzestrzenianie się dymu spowoduje zadziałanie czujek Systemu Alarmu
Pożaru i zasygnalizowanie zdarzenia w centrali sygnalizacji pożaru jako alarmu
I stopnia. Personel po podjęciu wiadomości o pożarze dokona sprawdzenia
zgodnie z adresem czujki. Po stwierdzeniu wystąpienia pożaru uruchomi ROP-a
wywołując alarm II stopnia. Alarm II stopnia załączy się automatycznie przy
braku reakcji obsługi przez okres 3 minut tj. przez czas trwania alarmu I stopnia.
•
Wywołanie alarmu II stopnia spowoduje uruchomienie zaprogramowanych
procedur:
− uruchomienie rozgłaszania alarmów za pomocą dźwiękowego systemu
ostrzegawczego na kondygnacji objętej zagrożeniem pożarowym,
− uruchomienie zamknięcia klap pożarowych,
− odblokowywanie drzwi objętych kontrolą dostępu,
− wysterowanie
systemów
automatyki
wentylacji
i
klimatyzacji
-
wyłączenie,
− wysterowanie instalacji zabezpieczających przed zadymieniem dróg
ewakuacyjnych pionowych oraz poziomych na kondygnacji objętej
pożarem,
− wysterowanie instalacji zabezpieczających przed zadymieniem szybów
windowych
10
− załączenie
pracy
pożarowej
dźwigów
windowych
-
dla
ekip
ratowniczych.
•
Personel przeprowadzi ewakuację osób przebywających w budynku klatkami
schodowymi i poprzez drzwi ewakuacyjne,
•
Personel, w przypadku takiej konieczności, wyłączy dopływ prądu za pomocą
przeciwpożarowego wyłącznika prądu umieszczonego przy wejściu głównym
do budynku. Wyłączenie dopływu prądu spowoduje automatyczne załączenie
się oświetlenia ewakuacyjnego.
•
Personel przystąpi do gaszenia pożaru w zarodku przy pomocy gaśnic oraz
hydrantów
wewnętrznych
25,
znajdujących
się
na
poszczególnych
kondygnacjach.
•
Rozwój
pożaru
spowoduje
zadziałanie
instalacji
tryskaczowej,
która
spowoduje ograniczenie powierzchni pożaru.
•
Rozprzestrzeniający się pożar na kondygnacji spowoduje zadziałanie
biernych zabezpieczeń przeciwpożarowych zainstalowanych w przejściach
instalacyjnych.
Przybyłe jednostki straży pożarnej będą korzystały z dźwigu dla ekip ratowniczych w
celu dotarcia na miejsce pożaru, a do gaszenia pożaru będą wykorzystywały
nawodnioną sieć z zaworami hydrantowymi 52.
Do ewakuacji wykorzystywać tylko oznakowane drogi ewakuacyjne. W czasie pożaru
nie wolno korzystać z dźwigów windowych.
W przypadku wystąpienia alarmu II stopnia niezbędne jest unieruchomienie dźwigów
windowych. Dźwig dla ekip ratowniczych zostaje sprowadzony na parter, dźwig jest
dostępny dla ekip od strony przedsionka przeciwpożarowego klatki schodowej.
W rozpatrywanym budynku wymagane jest zastosowanie:
− systemu sygnalizacji pożarowej, obejmującego urządzenia sygnalizacyjnoalarmowe,
służące
do
samoczynnego
wykrywania
i
przekazywania
informacji o pożarze, a także urządzenia odbiorcze alarmów pożarowych i
urządzenia odbiorcze sygnałów uszkodzeniowych, wraz z monitoringiem do
KM PSP w Gdańsku,
− dźwiękowego
sygnałów
systemu
ostrzegawczego,
ostrzegawczych
i
umożliwiającego
komunikatów
głosowych
rozgłaszanie
na
potrzeby
11
bezpieczeństwa
osób
przebywających
w
obiekcie,
nadawanych
automatycznie po otrzymaniu sygnału z systemu sygnalizacji pożarowej, a
także przez operatora.
− instalacji wodociągowej przeciwpożarowej zawierającej hydranty wewnętrzne
z wężem półsztywnym o nominalnej średnicy węża 25 mm w strefach ZL a
także zawory hydrantowe 52, które zaleca się lokalizację zaworów w
przedsionkach przeciwpożarowych, a dopuszcza na klatkach schodowych.
− awaryjnego oświetlenia ewakuacyjnego,
− przeciwpożarowego wyłącznika prądu,
− zasilanie co najmniej z dwóch niezależnych, samoczynnie załączających się
źródeł energii elektrycznej,
− dźwigu dla ekip ratowniczych
− zabezpieczenia
przed
zadymieniem
poziomych
i
pionowych
dróg
ewakuacyjnych .
Urządzenia przeciwpożarowe powinny być wykonane na podstawie odrębnych
projektów uzgodnionych z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
Instalacja
wodociągowa
przeciwpożarowa
powinna
zapewniać
możliwość
jednoczesnego poboru wody na jednej kondygnacji budynku lub w jednej strefie
pożarowej z czterech sąsiednich hydrantów wewnętrznych lub zaworów 52. Do
zasilania
w
wodę
instalacji
wodociągowej
przeciwpożarowej
powinien
być
zapewniony zapas wody zgromadzony o łącznej pojemności nie mniejszej niż 100 m3
w jednym lub kilku zbiornikach przeznaczony wyłącznie do tego celu.
5. 12. Gaśnice - rozmieszczenie.
Rodzaj gaśnic powinien być dostosowany do gaszenia tych grup pożarów, które
mogą wystąpić w obiekcie. Grupy pożarów;
A — materiałów stałych, zwykle pochodzenia organicznego, których normalne
spalanie zachodzi z tworzeniem żarzących się węgli;
B — cieczy i materiałów stałych topiących się;
C — gazów;
D — metali;
12
Jedna jednostka masy środka gaśniczego 2 kg (lub 3 dm3) zawartego w gaśnicach
powinna przypadać na każde 100 m2 powierzchni strefy pożarowej w budynku.
Gaśnice w obiektach muszą być rozmieszczone
- w miejscach łatwo dostępnych i widocznych, w szczególności:
a)przy wejściach do budynków,
b)na klatkach schodowych,
c) na korytarzach,
d) przy wyjściach z pomieszczeń na zewnątrz;
- w miejscach nienarażonych na uszkodzenia mechaniczne oraz działanie źródeł
ciepła (piece, grzejniki);
- w obiektach wielokondygnacyjnych — w tych samych miejscach na każdej
kondygnacji, jeżeli pozwalają na to istniejące warunki.
Przy rozmieszczaniu gaśnic muszą być spełnione następujące warunki:
- odległość z każdego miejsca w obiekcie, w którym może przebywać człowiek, do
najbliższej gaśnicy nie powinna być większa niż 30 m;
- do gaśnic powinien być zapewniony dostęp o szerokości co najmniej 1 m.
Oznakowanie miejsc usytuowania gaśnic zgodne z Polską Normą PN-92/M.01256/01 Znaki bezpieczeństwa. Ochrona przeciwpożarowa.
5. 13. Zaopatrzenie wodne do zewnętrznego gaszenia pożaru.
Ogólne zapotrzebowanie na wodę do celów gaśniczych dla strefy pożarowej, w której
znajduje się budynek wynosi 20 dm3/s wydajności wodociągu.
Ilość taką zapewniają hydranty zewnętrzne DN 80 zlokalizowane na miejskiej sieci
wodociągowej. Najbliższy hydrant znajduje się w odległości 50 m od budynku.
5. 14. Drogi pożarowe.
Budynek
wymaga doprowadzenia drogi pożarowej. Drogę pożarową stanowi ul.
Wałowa przebiegająca wzdłuż dłuższego boku budynku. Od drogi pożarowej długość
dojścia do dźwigu dla ekip ratowniczych nie przekracza 50 m.
13
6.
ZAKRES NIEZGODNOŚCI Z PRZEPISAMI.
6. 1. Wskazanie występujących w budynku niezgodności z przepisami
techniczno-budowlanymi i przeciwpożarowymi.
W budynku występują następujące nieprawidłowości:
1. W budynku przekroczone są dopuszczalne długości dojść i wynoszą około 80
m przy dopuszczalnych 30 m przy jednym kierunku ewakuacji – niezgodność z
§ 256 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w
sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie.
2. W budynku brak oświetlenia awaryjnego ewakuacyjnego spełniającego
wymagania
normy
–
niezgodność
z
§ 181
rozporządzenia
Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie.
3. Szerokość biegów klatki schodowej wynosi w najwęższym miejscu 1,08 m
przy wymaganej szerokości 1,2 m – niezgodność z § 68. 1. rozporządzenia
Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
4. Szerokość spoczników klatki schodowej wynosi w najwęższym miejscu 0,92 m
przy wymaganych 1,5 m – niezgodność z § 68. 1. rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie.
5. Wysokość stopni klatki schodowej wynosi 18 cm przy dopuszczalnej
wysokości 7,5 cm – niezgodność z § 68. 1. rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie.
6. Klatki
schodowe
nie
są
oddzielone
od
kondygnacji
przedsionkiem
przeciwpożarowym – niezgodność z § 246 ust. 1 rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie.
14
7. Klatki schodowe nie są wyposażone w urządzenia zabezpieczające przed
zadymieniem – niezgodność z § 246 ust. 2. rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie.
8. Poziome drogi ewakuacyjne nie są zabezpieczone przed zadymieniem –
niezgodność z § 247 ust. 1 rozporządzenia Ministra Infrastruktury z dnia 12
kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie.
9. Poziome drogi ewakuacyjne posiadają zawężenia do 0,96 m przy wymogu 1,4
m /1,2 m przy ewakuacji do 20 osób/ – niezgodność z § 242 rozporządzenia
Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
10. Na poziomych drogach ewakuacyjnych występuje obudowa bez odporności
ogniowej przy wymogu obudowy w klasie EI 30 – niezgodność z § 241 ust. 1
rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków
technicznych,
jakim
powinny
odpowiadać
budynki
i
ich
usytuowanie.
11. Poddasze nie jest oddzielone od palnej konstrukcji elementami o klasie
odporności ogniowej EI 60 – niezgodność z § 219 ust. 2 rozporządzenia
Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
12. W budynku jest przekroczona dopuszczalna wielkość strefy pożarowej, która
wynosi 5790 m2, przy dopuszczalnej wartości 2500 m2 – niezgodność z § 227
rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków
technicznych,
jakim
powinny
odpowiadać
budynki
i
ich
usytuowanie.
13. Budynek nie posiada dźwigu dla ekip ratowniczych – niezgodność z § 253
rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków
technicznych,
jakim
powinny
odpowiadać
budynki
i
ich
usytuowanie.
14. W budynku występuje instalacja gazowa bez wymaganych uzgodnień z KW
PSP – niezgodność z § 157 ust. 4 rozporządzenia Ministra Infrastruktury z
15
dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie.
15. Drzwi do pomieszczeń mają szerokość w świetle 0,8 m przy wymogu 0,9 m –
niezgodność z § 62. rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia
2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie.
16. Budynek nie jest wyposażony w system sygnalizacji pożaru przy takim
wymogu – niezgodność z § 28 rozporządzenia Ministra Spraw Wewnętrznych i
Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej
budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719)
17. Budynek nie jest wyposażony w dźwiękowy system ostrzegawczy przy takim
wymogu – niezgodność z § 28 rozporządzenia Ministra Spraw Wewnętrznych i
Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej
budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719).
18. Budynek nie jest wyposażony w zawory hydrantowe przy takim wymogu –
niezgodność z § 20 rozporządzenia Ministra Spraw Wewnętrznych i
Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej
budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719)
19. Budynek wyposażony w różne średnice hydrantów wewnętrznych, bez
ochrony całej powierzchni przy wymogu stosowania hydrantów 25 –
niezgodność z § 19 i 20 rozporządzenia Ministra Spraw Wewnętrznych i
Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej
budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719)
20. Budynek nie posiada zapasu wody w przeciwpożarowym zbiorniku o
pojemności 100 m3 przy takim wymogu – niezgodność z § 24 ust. 2
rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca
2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów (Dz. U. Nr 109, poz. 719).
16
6. 2. Wskazanie niezgodności w zakresie przepisów technicznobudowlanych i przeciwpożarowych, które zostaną doprowadzone w
budynku do stanu zgodnego z przepisami.
Podczas prac budowlanych zostaną wykonane usunięte następujące
nieprawidłowości:
1. Klatki schodowe zostaną oddzielone od kondygnacji przedsionkami
przeciwpożarowymi.
2. Klatki schodowe, przedsionki przeciwpożarowe szyb windowy oraz poziome
drogi ewakuacyjne zostaną wyposażone w urządzenia zapobiegające
zadymieniu.
Realizacja tych elementów pozwoli na usunięcie elementów zagrożenia życia ludzi.
3. Klatka schodowa K3 zostanie przebudowana w celu uzyskania wymaganych
parametrów szerokości biegów i spoczników.
4. Budynek zostanie wyposażony w dźwig dla ekip ratowniczych
5. Poziome drogi ewakuacyjne zostaną poszerzone do wymaganych minimalnych
wymiarów 1,2 m przy ewakuacji do 20 osób i 1,4 m przy ewakuacji więcej niż 20
osób.
6. Poddasze zostanie oddzielone od konstrukcji dachu elementami o klasie
odporności ogniowej EI 60.
7. Budynek zostanie wyposażony w oświetlenie awaryjne ewakuacyjne.
8. Budynek zostanie podzielony na strefy pożarowe o powierzchni mniejszej niż
dopuszczalna 2500 m2.
9. Zostanie zapewniona obudowy poziomych dróg ewakuacyjnych nie niższa niż
EI 30
10. Budynek zostanie wyposażony w system sygnalizacji pożaru
11. Budynek zostanie wyposażony w dźwiękowy system ostrzegawczy
12. Budynek zostanie wyposażony w zawory hydrantowe zasilane ze zbiornika
przeciwpożarowego o pojemności 100 m3, w tym zostaną dostosowane również
hydranty wewnętrzne
13. Stosowanie instalacji gazowej zostanie uzgodnione z KW PSP.
17
7.
WSKAZANIE NIEZGODNOŚCI W ZAKRESIE PRZEPISÓW TECHNICZNOBUDOWLANYCH I PRZECIWPOŻAROWYCH, KTÓRE NIE ZOSTANĄ
DOPROWADZONE W BUDYNKU DO STANU ZGODNEGO Z PRZEPISAMI.
W budynku pozostaną następujące nieprawidłowości:
1. Szerokość biegów klatki schodowej K2 pozostanie w najwęższym miejscu
1,08 m przy wymaganej szerokości 1,2 m – niezgodność z § 68. 1.
rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków
technicznych,
jakim
powinny
odpowiadać
budynki
i
ich
usytuowanie.
2. Szerokość spoczników klatki schodowej wynosi w najwęższym miejscu 1,13m
z lokalnymi zawężeniami przez konstrukcję przy wymaganych 1,5 m –
niezgodność z
§ 68. 1. rozporządzenia Ministra Infrastruktury z dnia 12
kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie.
3. Wysokość stopni klatki schodowej K2 pozostanie 18 cm przy dopuszczalnej
wysokości 7,5 cm – niezgodność z § 68. 1. rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie.
4. Drzwi do niektórych pomieszczeń będą miały szerokość w świetle 0,8 m przy
wymogu 0,9 m – niezgodność z § 62. rozporządzenia Ministra Infrastruktury z
dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie.
18
8.
PRZYJĘTE ROZWIĄZANIA (PONADSTANDARDOWE) ZASTĘPCZE INNE
NIŻ OKREŚLAJĄ TO PRZEPISY TECHNICZNO-BUDOWLANE ZAPEWNIAJĄCE
ZABEZPIECZENIE PRZECIWPOŻAROWE OBIEKTU (REKOMPENSUJĄCE
NIEZGODNOŚCI NIEMOŻLIWE DO USUNIĘCIA W ZABEZPIECZENIU
PRZECIWPOŻAROWYM W STOSUNKU DO WYMAGAŃ PRZEPISÓW) WYSZCZEGÓLNIENIE PROPONOWANYCH ROZWIĄZAŃ ZASTĘPCZYCH.
Jako rozwiązania zastępcze proponuje się przyjęcie:
•
ograniczenia wielkości strefy pożarowej do 50% w odniesieniu do dopuszczalnej
wielkości strefy budynku wysokiego, która wynosi 2500 m2.
•
Zapewnienie oświetlenia awaryjnego na drogach ewakuacyjnych z poziomem
naświetlenia nie niższym niż 5 lux przy wymaganym poziomie 1 lux.
•
Zapewnienie warunków ewakuacji do poziomu II piętra trzema obudowanymi i
oddzielonymi przedsionkiem przeciwpożarowym oraz wyposażonymi w urządzenia
zapobiegające zadymieniu klatkami schodowymi przy wymaganych dwóch klatkach
schodowych.
•
Ograniczenie na kondygnacjach powyżej II piętra długości dojścia do 20 przy
dopuszczalnej wartości 30 m na poziomej drodze ewakuacyjnej /oddymianie
poziomych dróg ewakuacyjnych.
9.
ANALIZA I OCENA WPŁYWU ROZWIĄZAŃ ZASTĘPCZYCH NA POZIOM
BEZPIECZEŃSTWA POŻAROWEGO, SŁUŻĄCA WYKAZANIU NIEPOGORSZENIA
WARUNKÓW OCHRONY PRZECIWPOŻAROWEJ.
W budynku przychodni przewiduje się możliwość przebywania jednocześnie do 250
osób, z tego maksymalnie 106 na kondygnacji II piętra.
•
•
•
•
•
Przewiduje się szybkie wykrycie pożaru przez system sygnalizacji pożaru.
Przewiduje się fazową ewakuację, dzięki której użytkownicy są ewakuowani
sukcesywnie z części budynku zagrożonej pożarem.
Do analizy warunków ewakuacji przyjęto najbardziej niekorzystny scenariusz
rozwoju zdarzeń w czasie pożaru, to jest pożar i konieczność ewakuacji z
pomieszczeń V piętra do dwóch klatek schodowych, gdzie może przebywać do 83
osób /przyjęto 100/.
Na kondygnacji występują dwie klatki schodowe. Wyjście do klatki schodowej
traktowane jest jako równorzędne wyjściu do innej strefy pożarowej.
Klatki schodowe posiadają wyjścia bezpośrednio na zewnątrz budynku.
19
•
•
•
•
•
Przewidywany do zastosowania w budynku, wymagany system sygnalizacji
pożarowej gwarantuje szybkie i skuteczne wykrycie zjawisk pożarowych i
wysterowanie sygnalizatorów optyczno-akustycznych, celem przekazania
informacji o zagrożeniu i konieczności ewakuacji.
Techniczne i organizacyjne warunki zabezpieczenia przeciwpożarowego
przedmiotowego budynku umożliwiają podjęcie skutecznych działań ratowniczo
gaśniczych i ugaszenie pożaru w zarodku. Do analizy przyjęto utrzymanie na
drogach ewakuacyjnych dopuszczalnych warunków bezpiecznej ewakuacji w
czasie nie krótszym niż 30 minut – obudowa dróg ewakuacyjnych, zamkniecie
pomieszczeń drzwiami EI 30.
Oddziaływanie zjawisk pożarowych na ewakuowanych ludzi w obszarze
poruszania (do wysokości minimum 1,8 m od poziomu podłogi) wiąże się przede
wszystkim z:
zmniejszeniem, poniżej dopuszczalnego zasięgu widzialności poniżej 10 m,
przekroczeniem dopuszczalnych stężeń toksycznych substancji w dymach
pożarowych określanych stężeniem tlenku węgla,
obniżeniem minimalnego stężenia tlenu,
przekroczeniem dopuszczalnego poziomu strumienia ciepła i przekroczeniem
dopuszczalnej temperatury,
a także z możliwością utraty wymaganej odporności ogniowej poszczególnych
elementów konstrukcji budynku (co wiąże się z możliwością katastrofy
budowlanej) i elementów oddzielających, w szczególności drogi ewakuacyjne co
uniemożliwia wykorzystanie tych dróg do celów ewakuacji.
Dla przypadku najbardziej niekorzystnego do ewakuacji, czas niezbędny do
ewakuacji 100 osób do dwóch wyjść ewakuacyjnych z V piętra, jest liczony od
wybuchu pożaru.
1) czas wykrycia dymu przez czujki = 105 sekund,
2) czas rozpoznania = 180 s
3) czas alarmowania DSO = 0 sekund,
4) po czasie alarmowania czas reakcji przez pierwsze osoby 180 sekund,
5) po czasie alarmowania czas reakcji przez ostatniej osoby 300 sekund,
6) droga do przebycia w pomieszczeniu do wyjścia na drogę ewakuacyjną 10 m,
z pomieszczenia do drzwi klatki schodowej– 15 m, prędkość pozioma
poruszania– 1,2 m/s,
7) przepustowość przez drzwi pośrednie oraz do klatki schodowej – szerokości
0,9 m – 1,33 osób/m/s x 1m= 1,19 osób/s,.
W poniższej analizie porównano ze sobą dwa parametry:
dostępny czas bezpiecznej ewakuacji DCBE,
wymagany czas bezpiecznej ewakuacji WCBE.
20
•
WCBE jest czasem, który trwa od początku powstania pożaru do momentu, w
którym założona ilość osób zdoła się ewakuować do innej strefy pożarowej i
określa się według wzoru:
WCBE = td + ta + trozp + treak + tp
Gdzie wartości przyjęto według sugerowanej metody obliczeniowej:
td
- czas detekcji pożaru = 105 sekund,
ta
- czas zaalarmowania = 0 sekund,
trozp
- czas rozpoznania = 180 sekund,
treak
- czas reakcji ostatniej osoby na zdarzenie, łącznie = 480 sekund,
- czas przemieszczania się ewakuowanych osób łącznie z czasem na przejście
tp
przez drzwi końcowe (odcinek w pomieszczeniu i korytarza o długości łącznej 25 m
na V piętrze, czas przejścia przez drzwi pośrednie i końcowe do klatki schodowej.
Liczba osób – 2 x 50 osób – jeden kierunek ewakuacji do klatki schodowej – 100
osób na dwa kierunki ewakuacji.
Dla osób poruszających się najniekorzystniej - jeden kierunek ewakuacji:
tp = 25 m :1,2 m/s + 2 x 50 osób : 1,19 osób/s
tp = 20,8 s + 2x 84s = 105 s.
zatem czas ewakuacji WCBE = 870 sekund : 60 = 14,5 minuty.
Oceniając dostępny czas bezpiecznej ewakuacji DCBE, bierze się pod uwagę
następujące parametry zagrożenia:
1) zadymienie,
2) wzrost temperatury,
3) utrata parametrów ognioodporności przez elementy budowlane.
Wzięto pod uwagę przyjęte warunki zabezpieczenia przeciwpożarowego, a przede
wszystkim:
21
1) klasę odporności ogniowej stropów i zamknięć otworów w tych stropach w
klasie co najmniej EI 60,
2) obudowa poziomych dróg ewakuacyjnych EI 30,
3) oddymianie poziomych dróg ewakuacyjnych
4) klasę odporności ogniowej R 120 głównej konstrukcji nośnej budynku.
Jako kryterium krytyczne określające dostępny czas bezpiecznej ewakuacji DCBE
przyjęto parametr zagrożenia, którego wystąpienie następuje w najkrótszym czasie tj.
w zakresie wymogu dla obudowy poziomej drogi ewakuacyjnej. W analizowanym
przypadku przyjęto DCBE = 30 minut.
Zatem DCBE – WCBE = 30 minut - 14,5 minut = 15,5 minut
Obliczony czas ewakuacji nie przekracza dopuszczalnego czasu, co pozwala na
stwierdzenie, iż kryterium bezpiecznej ewakuacji zostało spełnione. Czas ten został
określony dla sytuacji wykrycia pożaru przez system sygnalizacji pożaru oraz czasu
opóźnienia.
SCENARIUSZ ROZWOJU ZDARZEŃ PODCZAS POŻARU
Obiekt będzie wyposażony w system sygnalizacji pożaru obejmujący urządzenia
sygnalizacyjno-alarmowe, służące do samoczynnego wykrywania i przekazywania
informacji o pożarze, a także urządzenia odbiorcze alarmów pożarowych i
urządzenia odbiorcze sygnałów uszkodzeniowych. Powstanie pożaru w strefie
pożarowej spowoduje zadziałanie czujki pożaru. Czujka po analizie wysyła sygnał do
centrali sygnalizacji pożaru, gdzie obsługa będzie miała 30 s na potwierdzenie
przyjęcia informacji o pożarze. Po potwierdzeniu obsługa dokonuje sprawdzenia
prawidłowości zadziałania systemu i w przypadku braku pożaru dokonuje jego
skasowania w centralce. Przy potwierdzeniu pożaru obsługa wciska przycisk ROP i
wywołuje alarm II stopnia.
Alarm II stopnia będzie sterował następującymi urządzeniami:
•
uruchomi dźwiękowy system ostrzegawczy – w strefie objętej zagrożeniem,
•
uruchomi system zabezpieczenia przed zadymieniem klatek schodowych a także
poziomych dróg ewakuacyjnych.
22
•
zostaną wyłączone centrale wentylacyjne, a klapy na granicach stref pożarowych
zostaną zamknięte zabezpieczając przed przeniesieniem się pożaru między
strefami.
W przypadku wystąpienia pożaru personel jest zobowiązany podjąć natychmiastowe
działania zmierzające do ugaszenia pożaru w zarodku.
Przy pożarze ewakuacja osób odbywa się klatkami schodowymi na zewnątrz
budynku.
Szczegółową organizację ewakuacji z poszczególnych kondygnacji należy zamieścić
w instrukcji bezpieczeństwa pożarowego.
Poniżej
przedstawiono
porównanie
scenariusza
zdarzeń
przy
obecnych
zabezpieczeniach przeciwpożarowych i po wprowadzeniu zabezpieczeń pożarowych
określonych w ekspertyzie. Obecnie w budynku nie występuje system sygnalizacji
pożaru, klatki schodowe nie posiadają urządzeń do usuwania dymu.
Zakładamy, że pożar wystąpi w na piętrze V. Obecnie powyższa kondygnacja jest
połączona komunikacją poziomą bez oddzieleń przeciwpożarowych z klatkami
schodowymi zamykanymi drzwiami bez odporności ogniowej. Na V piętrze jest
łącznie 83 osoby.
Ewakuacja musi się odbywać na zewnątrz, brak systemu
sygnalizacji pożaru, DSO, zabezpieczenia przed zadymieniem dróg ewakuacyjnych
poziomych i pionowych.
Czas
0s
Zdarzenia przy uwzględnieniu
proponowanych rozwiązań
Zdarzenia przy obecnym stanie
wyposażenia budynku
Pożar powstaje w jednym z pomieszczeń pomocniczych
105 s
Pożar zostaje wykryty przez Brak reakcji na pożar.
system sygnalizacji pożaru wraz z
potwierdzeniem przez ochronę
obiektu
285 s
Pożar zostaje zweryfikowany,
uruchamia się dźwiękowy system
ostrzegawczy, zostaje
powiadomiona straż pożarna
Brak reakcji na pożar.
23
465 s
Rozpoczyna się ewakuacja z piętra Pękają szyby w oknach, dym
objętego zagrożeniem
wydostaje się na korytarz. Pożar
zostaje zauważony.
705 s
Trwa ewakuacja osób. Przyjeżdża
pierwsza jednostka straży
pożarnej,
O pożarze zostaje powiadomiona
straż pożarna i obsługa
765 s
Trwa ewakuacja osób. Trwa akcja
ratowniczo-gaśnicza
Trwa przygotowanie do ewakuacji
osób ze strefy zagrożonej.
970 s
Ewakuacja osób z kondygnacji
zakończona. Trwa ewakuacja z
pozostałych kondygnacji. Trwa
akcja ratowniczo-gaśnicza
Rozpoczyna się ewakuacja ze strefy
objętej pożarom. Przyjeżdża pierwsza
jednostka straży pożarnej,
1605s
Akcja ratowniczo-gaśnicza
zakończona
Trwa ewakuacja z kondygnacji objętej
pożarem, przygotowywana jest
ewakuacja ludzi z innych kondygnacji
2135 s
Ewakuacja została zakończona trwa
akcja ratowniczo-gasnicza
3600 s
Akcja ratowniczo-gaśnicza
zakończona
Przedstawiony scenariusz zdarzeń nie wyczerpuje wszystkich okoliczności, niemniej
jednak pokazuje poziom zwiększenia bezpieczeństwa w obiekcie.
Zastosowanie oddymiania klatek schodowych powoduje, że wyjście na klatkę
schodową stanowi wyjście do strefy bezpiecznej, przy obecnej strefie bezpiecznej na
zewnątrz budynku. Wprowadzenie systemu sygnalizacji pożaru oraz DSO znacznie
przyspiesza jego wykrycie i reakcję personelu.
Mając na uwadze powyższe okoliczności występuje uzasadnione domniemanie, że
zaproponowany poziom bezpieczeństwa budynku jest wystarczający.
Elementem
poprawiającym bezpieczeństwa obiektu jest bliska lokalizacja jednostki ratowniczogaśniczej straży pożarnej, która może podjąć działania już po około 7 minutach od
zgłoszenia zdarzenia /odległość 2,5 km/.
24
10.
WNIOSKI W KONTEKŚCIE NIEPOGORSZENIA WARUNKÓW OCHRONY
PRZECIWPOŻAROWEJ.
Przedmiotowy budynek obecnie ma otwarte klatki schodowe, które nie są
zabezpieczone przed zadymieniem, obiekt nie jest wyposażony w system
sygnalizacji pożaru, ani dźwiękowy system ostrzegawczy. Planuje się wyposażyć
budynek w wymienione systemy – urządzenia przeciwpożarowe. Planuje się również
wydzielenie klatek schodowych od kondygnacji przedsionkami przeciwpożarowymi, a
poziome drogi ewakuacyjne zabezpieczyć przed zadymieniem. Są to istotne
działania poprawiające bezpieczeństwo pożarowe budynku.
Obecnie budynek stanowi jedną strefę pożarową, którą planuje się podzielić na
wielkości nieprzekraczające dopuszczalnej wartości 2500 m2, a w ramach rozwiązań
zamiennych dodatkowo ograniczyć wielkości stref do poziomu nieprzekraczającego
50% dopuszczalnej wartości. Rozwiązanie to ograniczy wielkość ewentualnego
pożaru do tak wydzielonej strefy.
W budynku wysokim wymagane są dwie ewakuacyjne klatki schodowe. W
przedmiotowym budynku do wysokości II piętra przewiduje się przystosowanie do
ewakuacji trzeciej klatki schodowej, która nie musiałaby spełniać wymagań
ewakuacyjnych, w szczególności nie musiała być wydzielona od kondygnacji oraz nie
musiałaby posiadać urządzeń zapobiegających zadymieniu. Ponadto na poziomie od
II piętra tj. na kondygnacjach, gdzie do ewakuacji przewidziano dwie klatki schodowe
ogranicza się długość dojścia do 20 m przy dopuszczalnej wartości 30 m. Na
drogach ewakuacyjnych zapewnia się poziom oświetlenia 5lux przy wymaganym
1lux. Powyższe działania mają na celu poprawę warunków ewakuacji osób
przebywających w budynku i zapewnienie właściwego poziomu bezpieczeństwa osób
pracujących w budynku, jak i korzystających z usług w budynku.
Po dokonaniu analizy wymagań w zakresie ochrony przeciwpożarowej oraz
zastosowanych zabezpieczeń przeciwpożarowych wnosi się o uznanie poziomu
bezpieczeństwa
pożarowego
rozpatrywanego
budynku,
przy
zastosowaniu
proponowanych rozwiązań, za wystarczający.
25
